模拟电子技术
湖南信息职业技术学院
主讲教师:邓知辉
教师团队:共6位
《模拟电子技术》课程是电子类专业的专业基础课程,主要培养学生具备电子产品设计开发、电子信息系统集成等岗位所需的模拟单元电路的分析、设计、测试与制作调试能力。本课程拟通过“直流稳压电源的设计与仿真”、“音频放大器的制作与调试”、“信号发生器的设计与仿真”等三个案例的学习与实践。课程内容主要涉及的理论知识点主要是半导体器件、基本放大电路、功率放大电路、差分放大电路、运算放大电路、反馈放大电路、信号产生及信号变换电路、电源电路等。案例涉及的实践操作主要是模块电路的设计仿真、电路的焊接组装、电路的测调、仪器仪表工具的使用等。
2    项目一 直流稳压电源的设计与仿真
3    项目二 音频放大器的制作与调试
4    项目三 信号发生器的设计与仿真
5    课程案例库
6    “无线电调试工”技能鉴定题库
7    专升本考试
9    毕业设计讲解

(1)了解半导体的基本知识。
(2)熟悉PN结的形成过程
(3)掌握半导体二极管的基本特征
(4)了解和认识特殊二极管和特种半导体器件



| 实验名称 | 二极管特性曲线测试 |
| 实验目的 | 1.掌握Multisim软件的简单使用; 2.了解二极管的伏安特性。 3.测试常用 整流二极管的三个基本参数IF(最大正向平均电流)、IS (反向饱和电流)、URM(反向击穿电压)。 |
| 实验器材 | 1.1N4001等各种型号二极管 2.伏安特性测试仪 |
| 实验视频 | |
| 实验步骤 | 实验内容 |
| 1.打开软件 | 打开桌面或开始菜单-程序下的NI Multisim14软件
|
| 2.新建仿真文件 | 选择文件—>设计
|

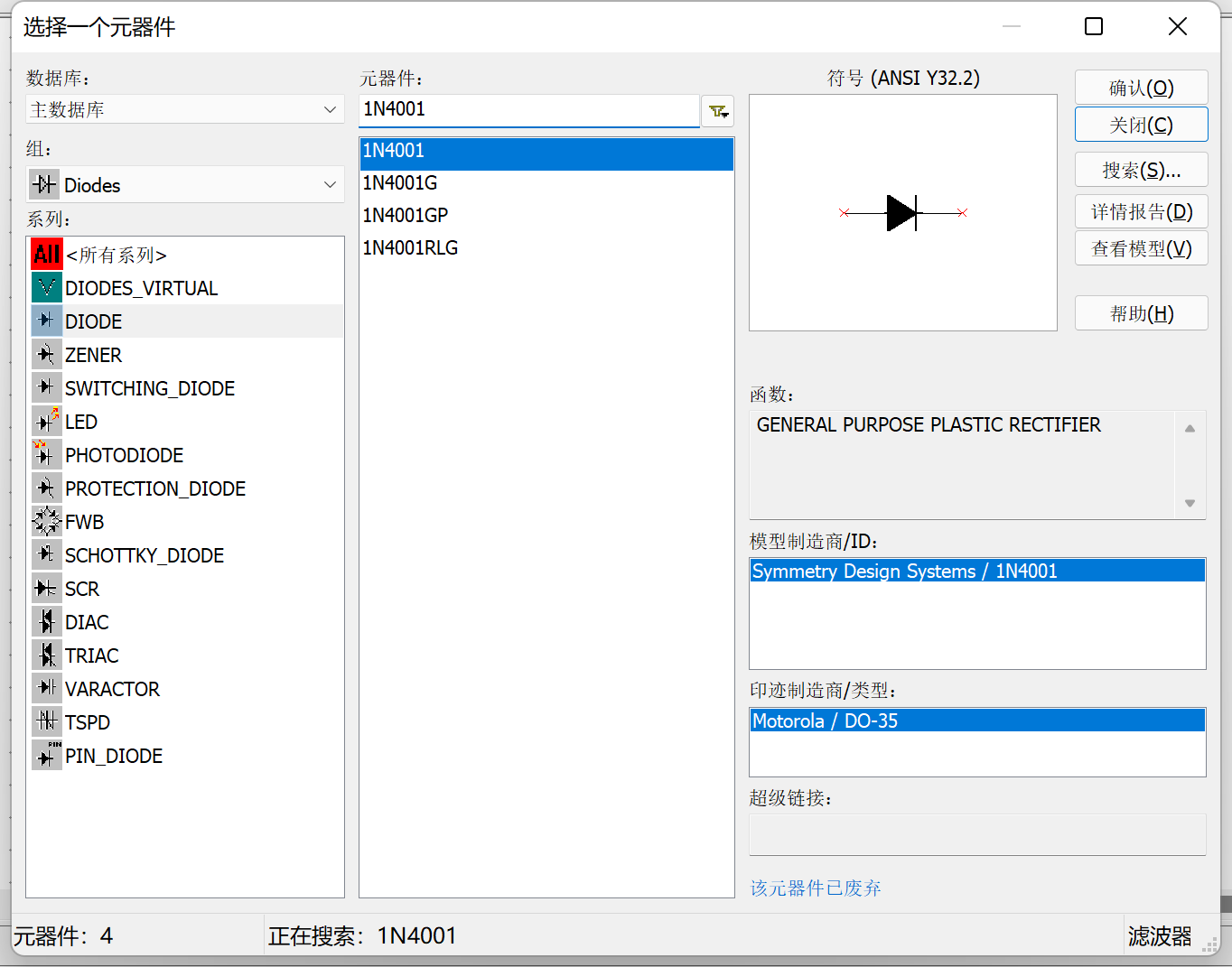

| 3.放置器件及仪表 | (1)查找并放置1N4001二极管
|
(2)放置伏安特性测试仪
| |

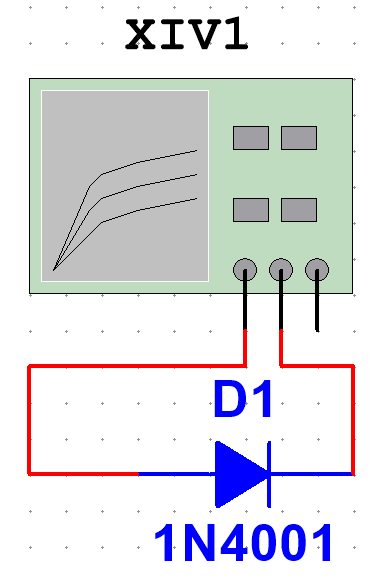

| 4.连线 | ![]() |

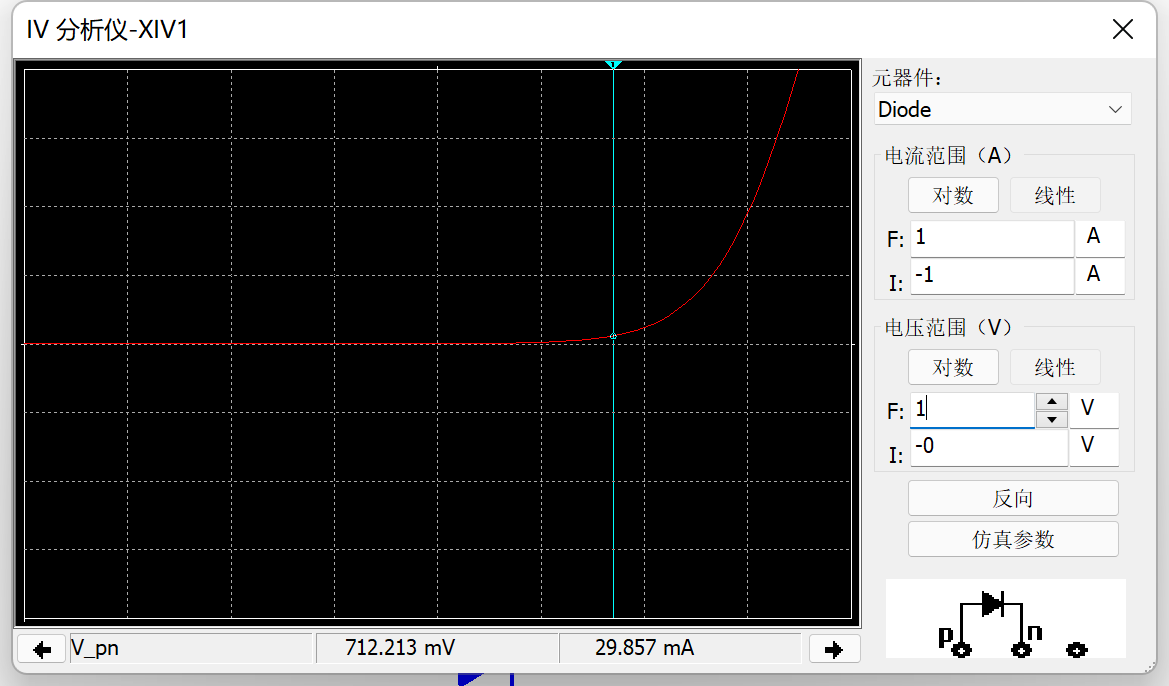

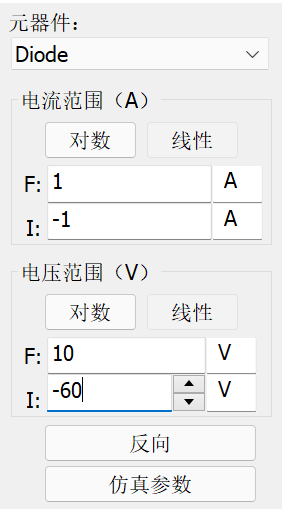

| 5.设置伏安特性测试仪仿真参数 | ![]() |
| 6.观查结果 | (1)观察1N4001二极管特性曲线
|

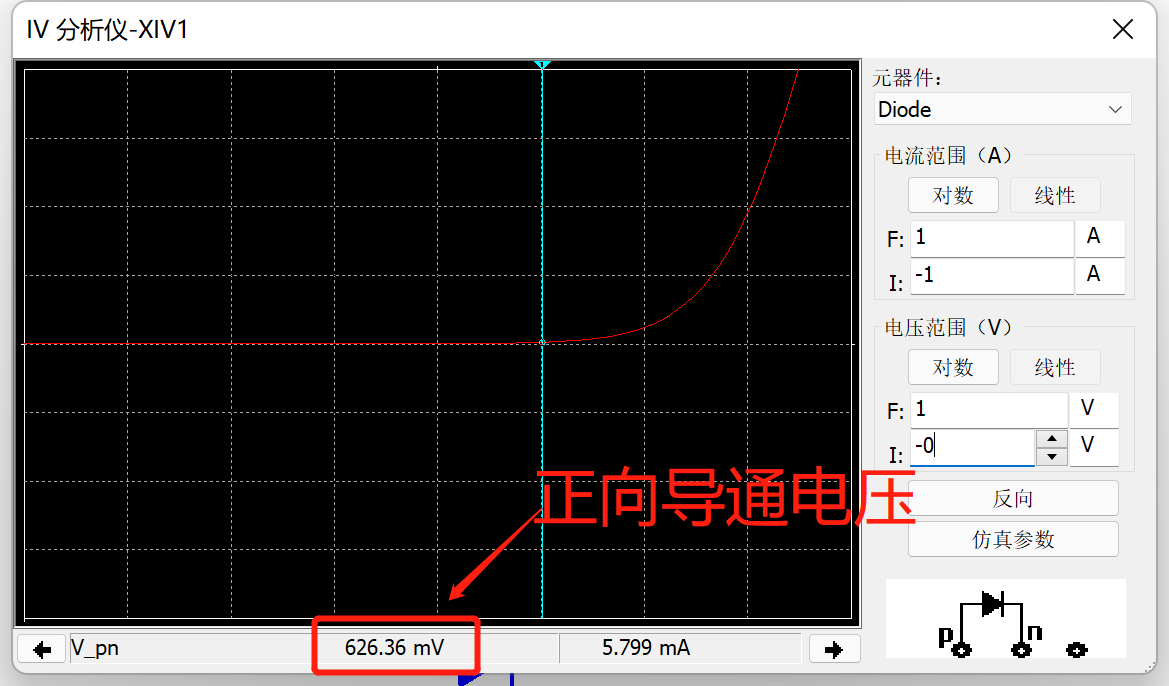

(2)观察1N4001二极管的正向导通电压
| |

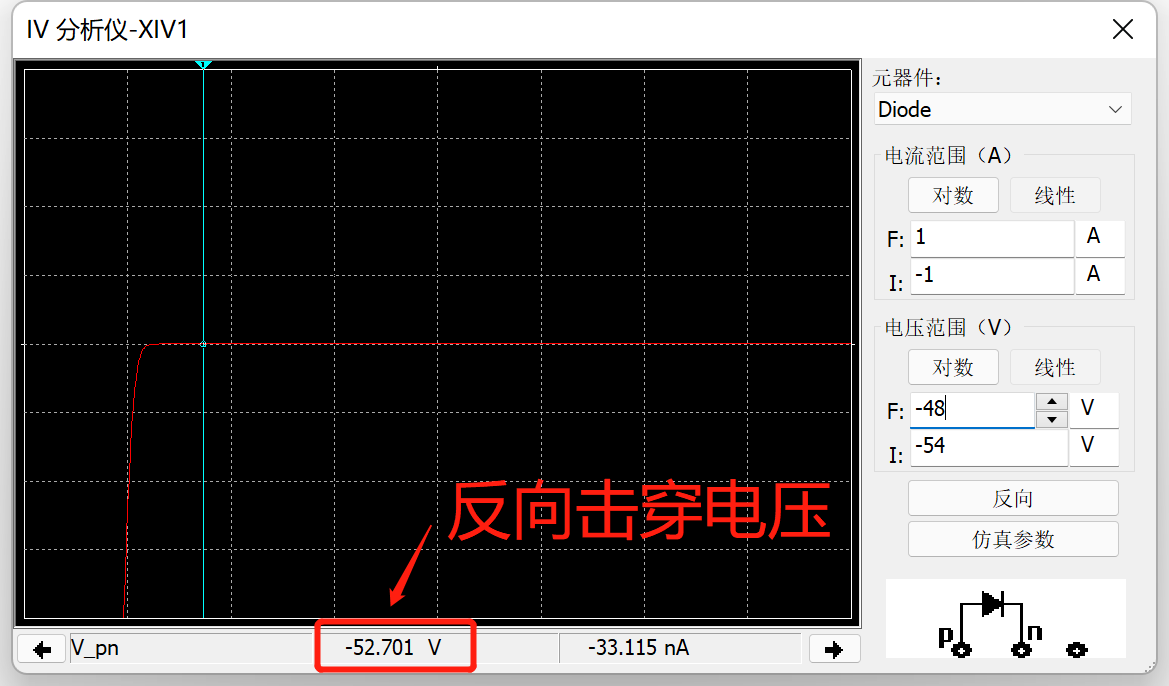

(3)观察1N4001二极管的反向击穿电压
| |
(4)观察1N4001二极管的特性曲线,记录相关实验数据
再选择了以下几组数据(全都选自截止区): UR4 = -22.164V ;IR4 = -32.049nA UR5 = -31.561V ;IR5 = -32.077nA UR6 = -42.648V ;IR6 = -32.11nA UR7 = -51.112V ;IR7 = -32.135nA UR8 = -52.805V ;IR8 = -86.973nA UR9 = -53.059V ;IR9=-991.307nA UR10= -53.229V ;IR10=-372.359nA | |
| 实验结果 | 从实验可以看出,截止区1N4001的反向饱和电流Is ≈ 32nA,反向击穿电压URM ≈ 50.3V,而且在反向击穿的时候,电流对电压变化极其敏感:电压变化不大,但电流值快速上升。所以我们要严格按照试验标准实验,避免二极管过热损坏。网上查找1N4001二极管的参数可知,它是一个50V1A的整流二极管,实验结果与实际值相符。 |


职称:副教授
单位:湖南信息职业技术学院
部门:电子工程学院
邓知辉(1981.01—),男,汉族,湖南新田人,中共党员,硕士,副教授。湖南省电子学会党支部书记、常务副秘书长,湖南省政府采购专家库专家,湖南省职业院校技能竞赛评委,长沙市职成教育专家库专家,长沙市创业服务咨询团专家。研究方向:智能控制与机器人技术应用。主持教育厅课题3项,人社厅课题1项,参与省级以上课题20余项;获专利(含发明、实用新型、计算机软件著作权等)20余项;发表论文10余篇,主编或参编教材5部;指导学生参加各类技能竞赛项目共获得全国一、二等奖以上达30余人次,多次获学校技能竞赛工作“突出贡献奖”。
职称:教授
单位:湖南信息职业技术学院
部门:电子工程学院
朱运航,硕士,教授,湖南省电子信息工程技术专业带头人。主要研究方向:集成电路设计及信息处理。主持省级课题两项,获发明专利一项,计算机软件著作权10余项,发表EI源刊及检索论文7篇,其它公开论文20余篇。多次担任全国职业技能大赛及湖南省职业技能大赛电子装调项目的命题专家及裁判,同时指导学生参加中国机器人大赛多次获奖。
职称:讲师
单位:湖南信息职业技术学院
部门:电子工程学院
申丹丹(1987.10-),女,汉,中共党员,工学硕士,讲师。研究方向:信号处理、通信技术。2016年指导学生荣获2016届中国教育机器人大赛二等奖;2017年湖南省职业院校技能竞赛教师职业能力课堂教学二等奖;2019年湖南省职业院校技能竞赛教师职业能力课堂教学三等奖;2019年指导学生荣获湖南省职业院校技能大赛三等奖。
职称:讲师
单位:湖南信息职业技术学院
部门:电子工程学院
张颖(1988-),女,汉族,中共党员,工学硕士,讲师,主要研究方向:图像处理技术。参与省级以上项目4项;参与相关专业课程的教学工作以及竞赛指导工作。指导学生参与互联网+创新创业大赛,获得校级二等奖1项;获得“湖南省信息化教学大赛二等奖”1项。
