一、实验目的

1、熟练掌握如何使用 telnet 方式管理交换机

二、前期准备练习

（一）实验设备

1、交换机 1 台

2、 PC机 1 台

3、 Console线1根

4、直通网线 1根

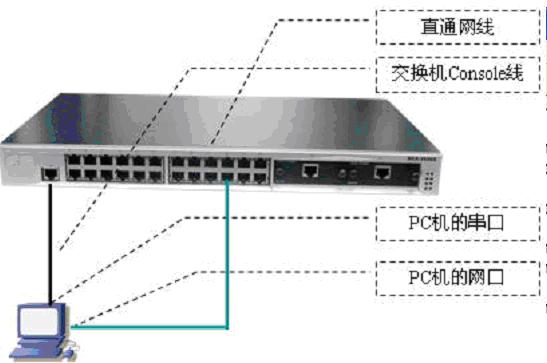

（二）实验拓扑如下：

（三）实验内容与要求

1、按照拓扑图连接网络；

2、 PC 和交换机的 24 口用网线相连；

3、交换机的管理 IP为 192.168.1.100/24

4、 PC 网卡的 IP地址为 192.168.1.101/24；

5、PC机使用 telnet 方式管理交换机

（四）实验步骤

锐捷/思科系列交换机配置模式及命令

第一步：交换机恢复出厂设置

switch#set default

Are you sure? [Y/N] = y

switch#write

switch#reload

Process with reboot? [Y/N] y

第二步：给交换机设置 IP 地址即管理 IP。

Switch>enable

switch#config

switch (Config)#interface vlan 1          ！进入 vlan 1 接口

switch (Config-If-Vlan1)#ip address192.168.1.100 255.255.255.0 ！配置地址

switch (Config-If-Vlan1)#noshutdown        ！激活vlan 接口

switch (Config-If-Vlan1)#end

switch #

第三步(1)：为二层交换机设置用户名和密码验证。

switch #config

switch (Config)#line vty

switch (Config-line)#login local

switch (Config-line)#exit

switch (Config)#username net123privilege level 15 password 0 123

！交换机配置telnet用户net123,密码为123，优先级为15

switch (Config)#exit

switch #

说明：三层交换机配置命令差异

switch (Config)#line vty 0 4

switch (Config)#username net123privilege  15 password  123

！三层交换机配置telnet用户net123,密码为123，优先级为15

第四步：配置主机的 IP地址，在本实验中要与交换机的 IP地址在一个网段。

第三步(2)：仅为交换机设置密码验证。

switch (Config)#line vty 0 4

switch (Config-line)#password 0 123

switch (Config-line)#privilege level 0

switch (Config-line)#login    ！配置telnet用户密码为123，优先级为0

第五步：验证主机与交换机是否连通。

验证方法 1：在交换机中ping 主机

Switch#ping 192.168.1.101

Sending 5 56-byte ICMP Echos to192.168.1.101, timeout is 2 seconds.

!!!!!

Success rate is 100 percent (5/5),round-trip min/avg/max = 1/1/1 ms

很快出现 5个“!”表示已经连通。

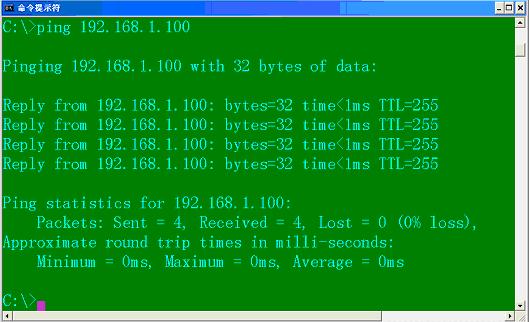

验证方法 2：在主机 DOS 命令行中 ping 交换机，出现以下显示表示连通。

第六步：使用 Telnet登录。

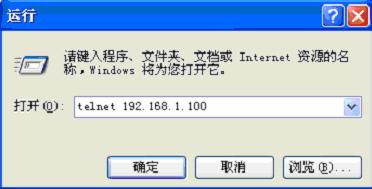

打开微软视窗系统，点击“开始”——“运行”，运行 Windows 自带的 Telnet 客户端程序，

并且指定 Telnet 的目的地址

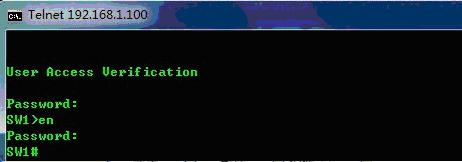

需要输入正确的登录名和口令，登录名是net123，口令是 123。

华为系列交换机配置模式及命令

为交换机设置密码验证。

为交换机设置用户名和密码验证。

三、注意事项和排错

默认情况下，交换机所有端口都属于 vlan1，因此我们通常把 vlan1 作为交换机的管理 vlan，因此 vlan1接口的 IP 地址就是交换机的管理地址。
