实验一：交换机的启动和基本配置
一、实验目的
1、熟悉交换机的基本组成和基本功能。
2、掌握交换机操作系统的启动和基本配置方法。
3、掌握通过consle口方式登录交换机。
4、掌握交换机的常用配置命令。
二、前期准备练习
第一步：认识交换机的端口

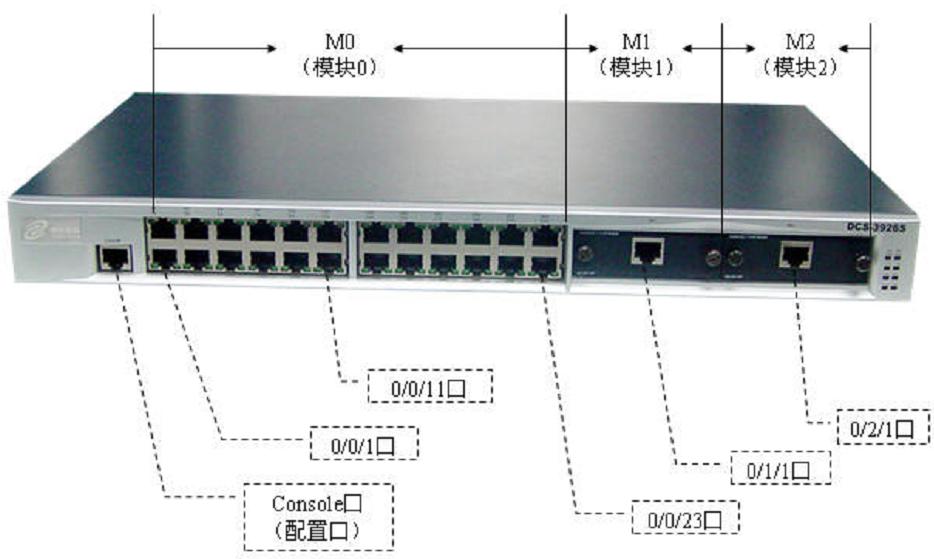

0/0/1 中的第一个0表示堆叠中的第一台交换机，如果是1，就表示第2台交换机；第2个0 表示交换机上的第1个模块（DCS-3926s交换机有 3 个模块：网络端口模块（M0），模块 1（M1），模块 2（M2）；最后的1表示当前模块上的第1个网络端口。
0/0/1 表示用户使用的是堆叠中第一台交换机网络端口模块上的第一个网络端口。默认情况下，如果不存在堆叠，交换机总会认为自己是第 0 台交换机。
第二步：连接console线。
拔插 console 线时注意保护交换机的 console 口和PC 的串口，不要带电拔插。
第三步：使用超级终端连入交换机进行串口管理
用串口对交换机进行配置是通过console电缆把PC的COM端口和交换机的console端口连接起来。确认连接PC机的串口是COM1还是COM2，然后给交换机加电。
选择“开始”|“程序”|“附件”|“超级终端”命令，启动Windows2000 professional自带的超级终端程序，选择通信串口。

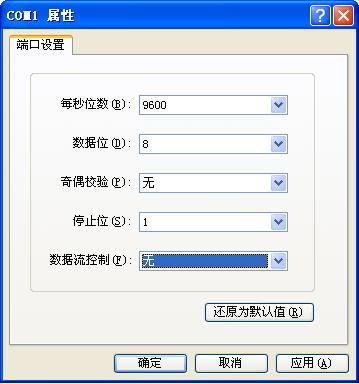

超级终端程序的COM1端口参数设置如下图所示
第四步：交换机的启动
了解交换机不同的配置模式的功能； 了解交换机不同配置模式的进入和退出方法。
锐捷/思科系列交换机配置模式及常用命令
（1）一般用户配置模式的配置方法。

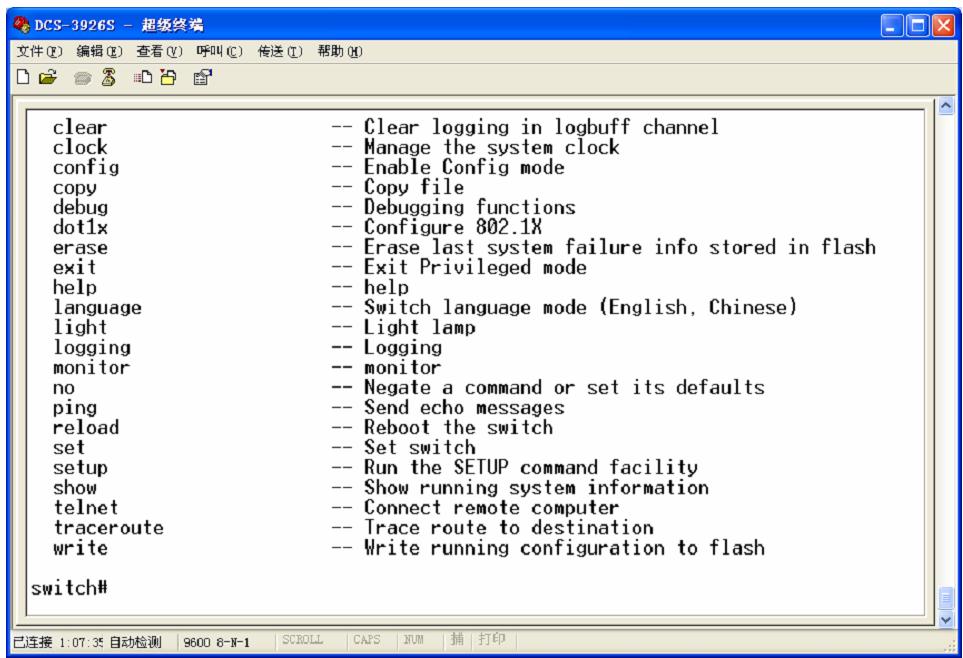

进入一般用户配置模式，也可以成为“>”模式。该模式的命令比较少，使用“？”命令如下显示：

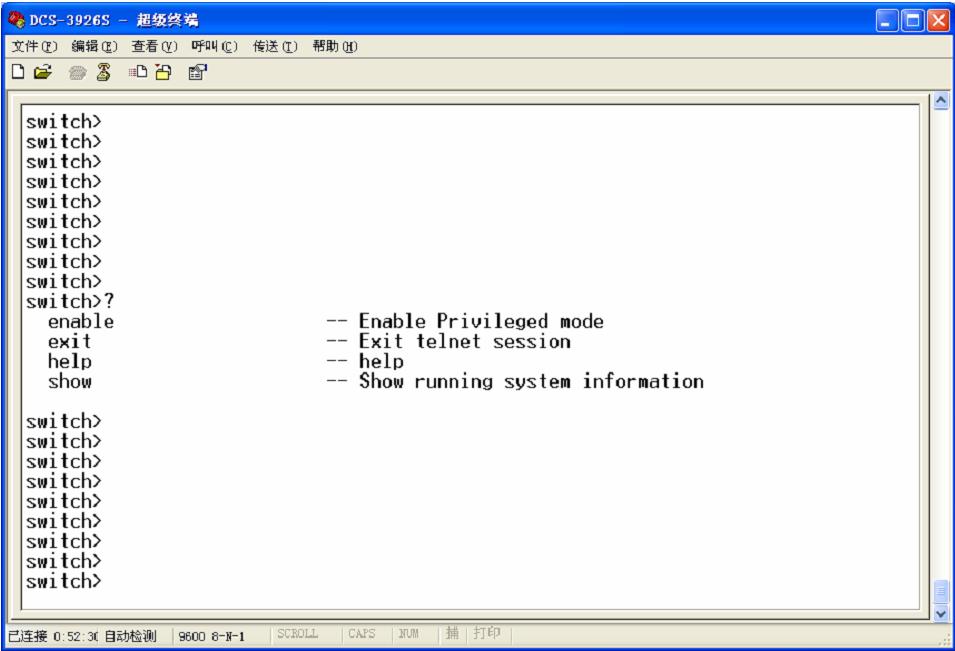

说明在该模式下，只有这四个命令可以使用。
（2）特权用户配置模式的配置方法。
在一般用户配置模式下键入“enable”进入特权用户配置模式。特权用户配置模式的提示符为“#”，所以也称为“#”模式。
在特权用户配置模式下，用户可以查询交换机配置信息、各个端口的连接情况、收发数据统计等。而且进入特权用户配置模式后，可以进入到全局模式对交换机的各项配置进行修改，因此进行特权用户配置模式必须要设置特权用户口令，防止非特权用户的非法使用，对交换机配置进行恶意修改，造成不必要的损失。
（4）全局配置模式的配置方法。
在特权模式下输入“config terminal”或者“config t”或者“config”就可以进入全局配置模式。
全局配置模式也称为“config”模式。
switch#config terminal
switch(Config)#
在全局配置模式，用户可以对交换机进行全局性的配置，如对MAC地址表、端口镜像、创建VLAN、启动 IGMP Snooping、GVRP、STP 等。用户在全局模式还可通过命令进入到端口对各个端口进行配置。
华为系列交换机配置模式及常用命令
了解交换机启动过程的信息
Boot程序版本信息，硬件平台信息，有关初始化Flash的信息
命令行提供的视图模式
用户视图：查看交换机的简单运行状态和统计信息，进行文件管理和系统管理。与交换机建立连接即进入。
<Quidway>
<Quidway>quit /断开与交换机连接。
系统视图：配置系统参数。
<Quidway> system-view /在用户视图下键入system-view
<Quidway>quit/return /返回用户视图。
以太网端口视图：配置以太网端口参数。
[Quidway-Ethernet0/1]
/固定以太网端口视图：在系统视图下键入interfaceethernet0/1
[Quidway-Ethernet1/1]
/扩展百兆以太网端口视图：在系统视图下键入interfaceethernet 1/1
quit返回系统视图
return返回用户视图
VLAN视图：配置VLAN参数。
[Quidway-vlan1]
/在系统视图下键入vlan 1
quit返回系统视图
return返回用户视图
用户界面视图：配置用户界面参数。
[Quidway-ui-aux0]
/在系统视图下键入user-interfaceaux
quit返回系统视图
return返回用户视图
交换机的默认配置
对交换机进行基本的配置
配置一般端口IP地址
<Quidway>interface 端口
<Quidway>ip adress IP地址子网掩码
配置Vlan1接口
<Quidway>interface Vlan1
<Quidway>ip adress IP地址子网掩码
三、实验内容与要求
1、掌握交换机的启动和基本配置的操作
2、熟悉交换机的配置流程
3、理解交换机的端口、编号及其配置
4、熟悉常用锐捷设备show命令和华为系列设备Display命令
show version/display version 显示交换机版本信息
show flash 显示保存在flash 中的文件及大小
show arp 显示 ARP映射表
show history 显示用户最近输入的历史命令
show rom 显示启动文件及大小
show running-config/ display current-configuration 显示当前运行状态下生效的交换机参数配置
show startup-config 显示当前运行状态下写在 FlashMemory 中的交换机参数配置，通常也是交换机下次上电启动时所用的配置文件。
show switchport interface /disp interface 显示交换机端口的VLAN端口模式和所属VLAN号及交换机端口信息。
show interface ethernet 0/0/1 /disp int e0/1 显示指定交换机端口的信息
独立完成上述内容，并提交书面实验报告。
四、注意事项
1、特定的命令存在于特定的配置模式下。大家在进行配置的时候不仅仅需要键入正确
的命令，还需要知道该命令是否是在正确的配置模式下。
2、当你不知道该命令是否正确时，可以使用“？”来咨询交换机。
