一、实验目的

1、掌握跨二层交换机相同VLAN 间通信的调试方法；

2、 了解交换机接口的trunk 模式和access 模式；

3、 了解交换机的 tagged端口和 untagged 端口的区别。

二、前期准备练习

（一）实验设备

1、交换机 2 台

2、 PC机 2 台

3、 Console 线1根

4、 直通网线 2根

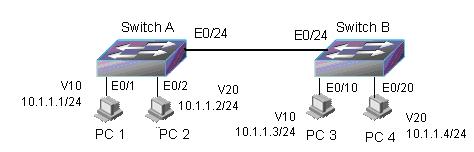

（二）实验拓扑

（三）实验要求

在交换机A和交换机 B上分别划分两个基于端口的 VLAN：VLAN10，VLAN20。

使得交换机之间VLAN10的成员能够互相访问，VLAN20的成员能够互相访问；VLAN10和VLAN20成员之间不能互相访问。

PC1 和PC2的网络设置为：

 PC1、PC2 分别接在不同交换机 VLAN10的成员端口 1~8 上，两台 PC 互相可以ping通；PC1、PC2分别接在不同交换机 VLAN 的成员端口 9~16 上，两台PC 互相可以 ping 通；PC1 和PC2接在不同 VLAN 的成员端口上则互相 ping 不通。

若实验结果和理论相符，则本实验完成。

（四）实验步骤

锐捷/思科系列交换机配置模式及命令

第一步：交换机恢复出厂设置

第二步：在交换机中创建 vlan10和 vlan20，并添加端口。

交换机 A：

switchA(Config)# interface f 0/1-8

switchA(Config-if)#switchport accessvlan 10

switchA(Config-if)#exit

switchA(Config)# interface ethernet0/0/9-16

switchA(Config-if)#switchport access vlan20

switchA(Config-if)#exit

第三步：设置交换机 trunk 端口

交换机 A：

switchA(Config)#interface ethernet0/0/24

switchA(Config-Ethernet0/0/24)#switchportmode trunk

switchA(Config-Ethernet0/0/24)#switchporttrunk allowed vlan all

switchA(Config-Ethernet0/0/24)#exit

switchA(Config)#

第五步：验证实验。

交换机 A ping 交换机B：

switchA#ping 192.168.1.12

Sending 5 56-byte ICMP Echos to192.168.1.12, timeout is 2 seconds.

!!!!!

Success rate is 100 percent (5/5),round-trip min/avg/max = 1/1/1 ms

switchA#

表明交换机之前的 trunk 链路已经成功建立。

按下表验证，PC1 插在交换机A 上，PC2 插在交换机 B 上：

华为系列交换机配置模式及命令

【SwitchA相关配置】

1. 创建（进入）VLAN10，将E0/1-8加入到VLAN10
[SwitchA]vlan 10
[SwitchA-vlan10]port Ethernet 0/1 to Ethernet 0/8

2.创建（进入）VLAN20，将E0/9-16加入到VLAN20
[SwitchA]vlan 20
[SwitchA-vlan20]port Ethernet 0/9 to Ethernet 0/16

3.将端口E0/24配置为Trunk端口，并允许VLAN10和VLAN20通过
[SwitchA]interface Ethernet 0/24
[SwitchA-Ethernet0/24]port link-type trunk
[SwitchA-Ethernet0/24]port trunk permit vlan 10 20

SwitchB相关配置同A

三、注意事项和排错

1、 取消一个 vlan 可以使用“no vlan”。

2、取消 vlan 的某个端口可以在 vlan 模式下使用“no switchport interface ethernet0/0/x”。

四、共同思考

Trunk、access、tagged、untagged这几个专业术语的关联与区别是什么？
