※时间继电器※

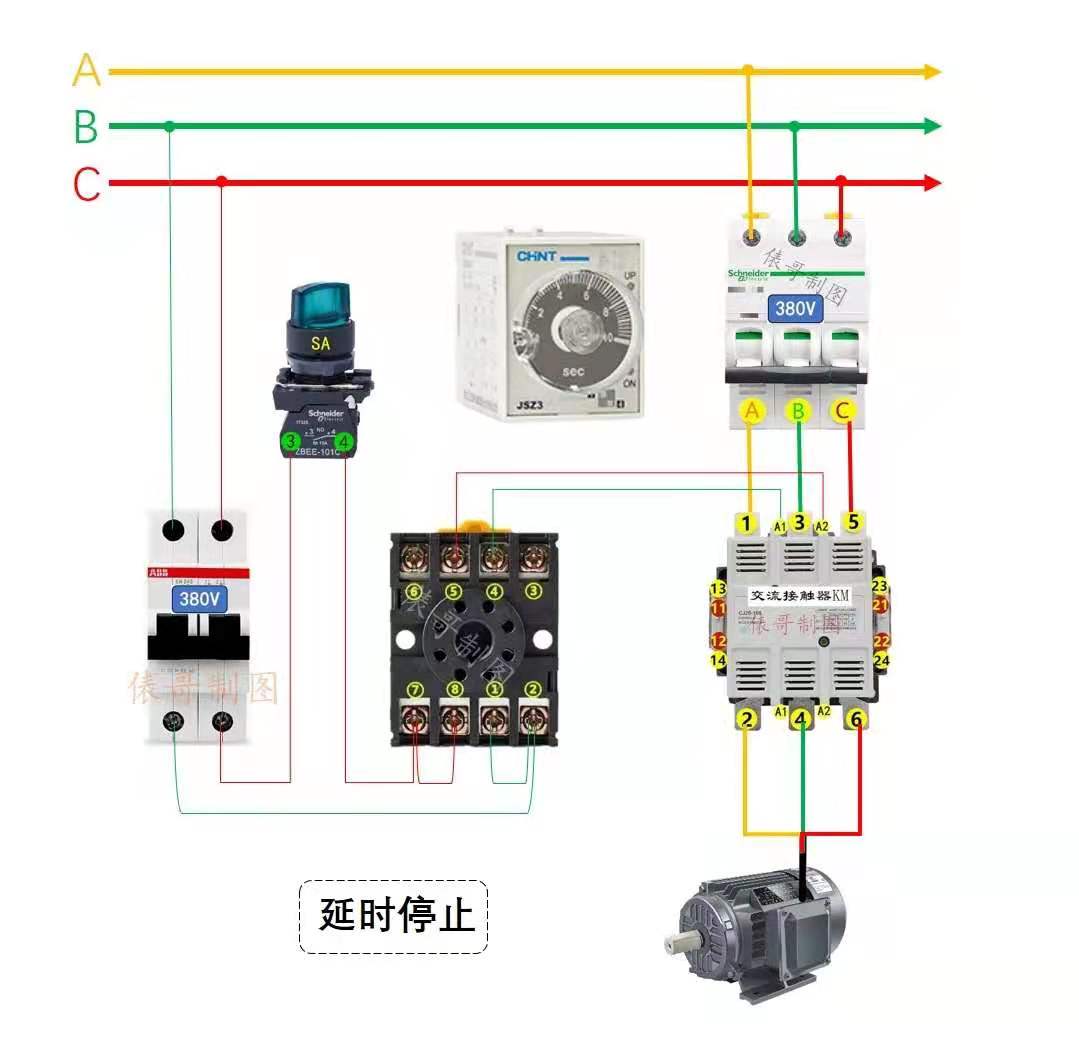

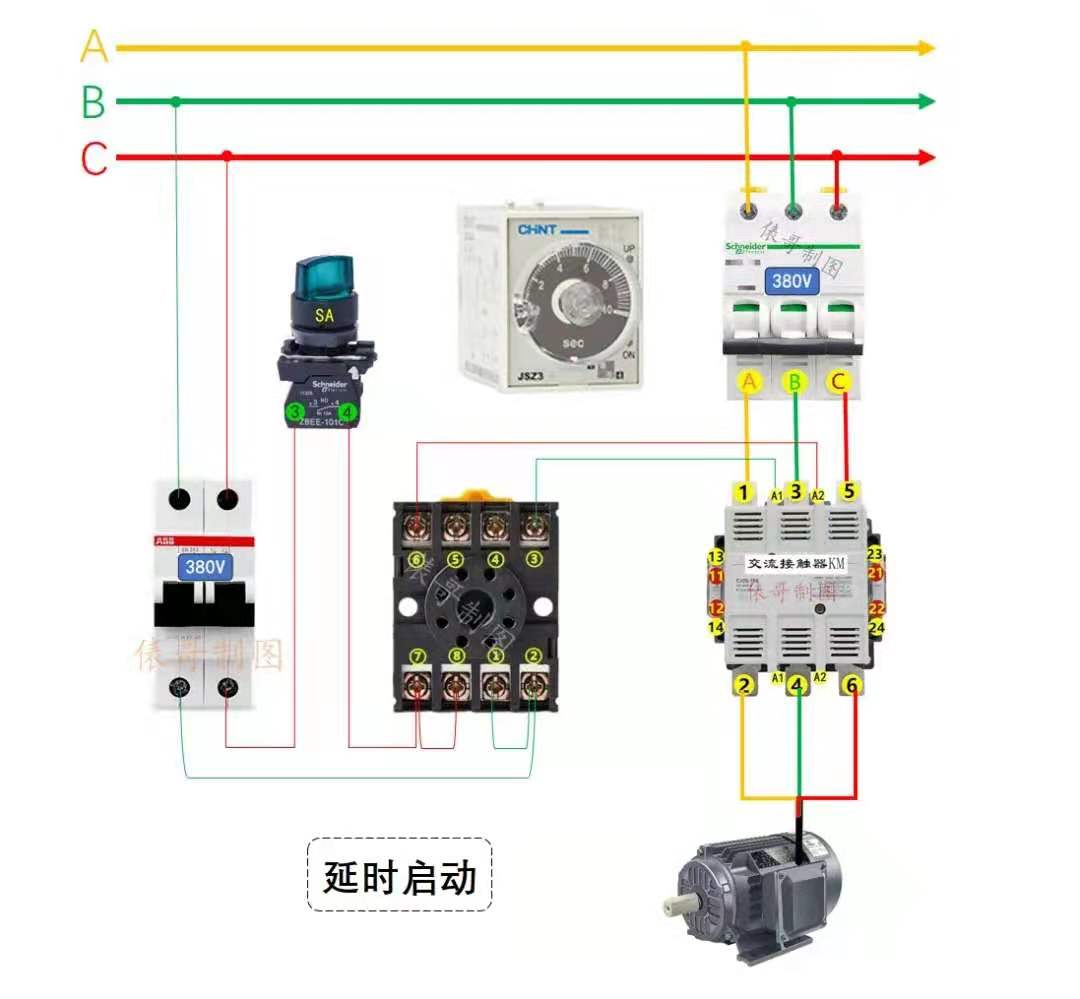

时间继电器可以理解为定时器，到达设定时间后，它的延时触点会闭合或分断。常见的时间继电器有空气阻尼式、晶体管式、数显式。

※延时阀※

 延时阀是气动系统中的一种时间控制元件，它是通过节流阀调节气室充气时压力上升速率来实现延时的。延时阀有常通型和常断型两种，图8-4所示为常断型延时阀的工作原理图。

图8-4中的延时阀由单向节流阀1、气室2和一个单侧气控二位三通换向阀3组合而成。控制信号从12口经节流阀进入气室。由于节流阀的节流作用，使得气室压力上升速度较慢。当气室压力达到换向阀的动作压力时，换向阀换向，输入口1和输出口2导通，产生输出信号。由于从12口有控制信号到输出口2产生信号输出有一定的时间间隔，所以可以用来控制气动执行元件的运动停顿时间。若要改变延时时间的长短，只要调节节流阀的开度即可。

 通过附加气室还可以进一步延长延时时间。

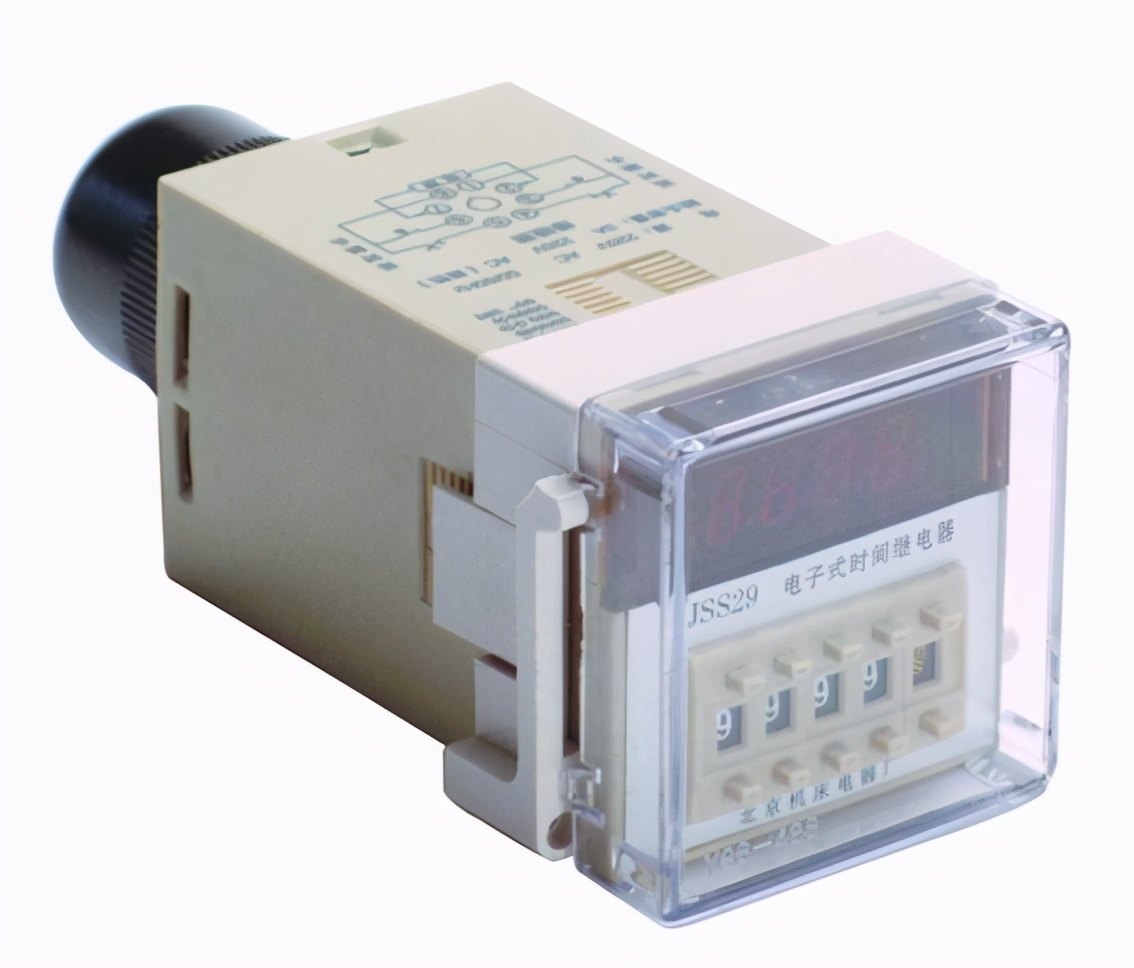

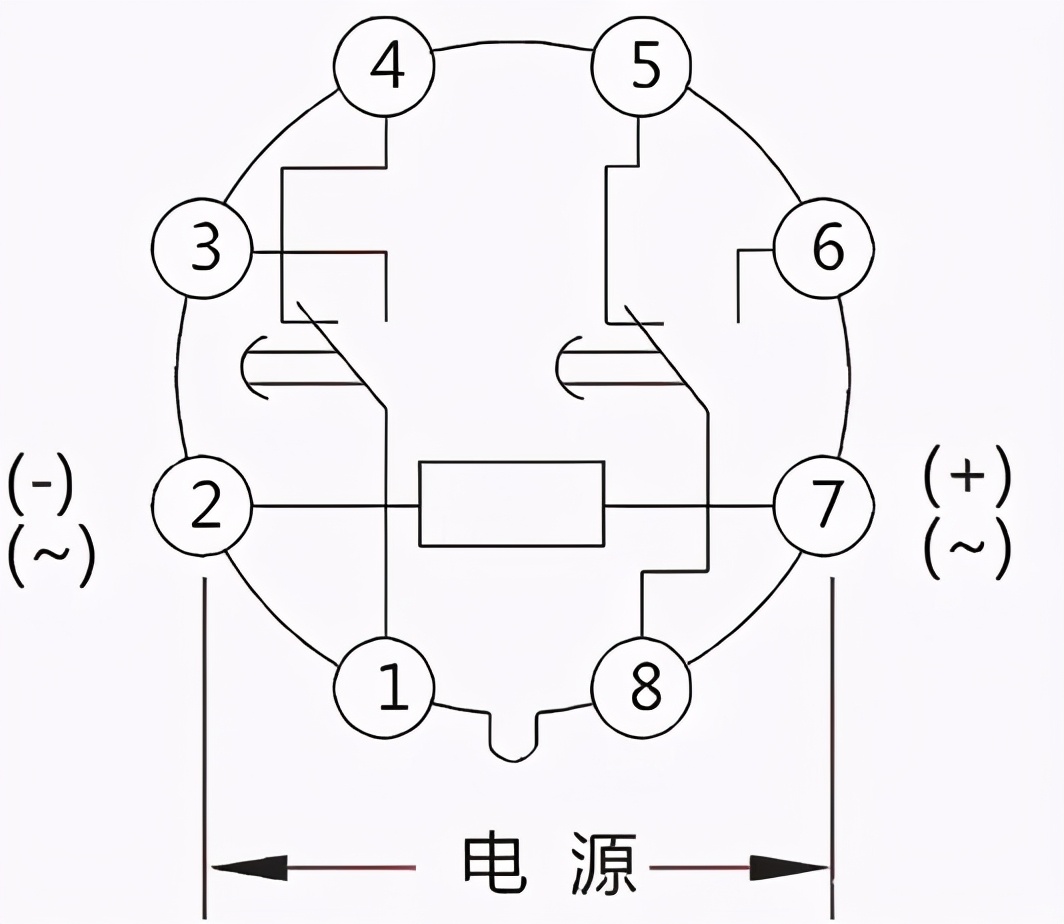

当12口撤除控制信号，气室内的压缩空气迅速通过单向阀排出，延时阀快速复位。所以延时阀的功能相当于电气控制中的通电延时时间继电器。时间继电器的实物图及符号图如图8-5所示。

※PLC中的定时器※

PLC中，定时器和计数器是两个非常主要的编程元件，是PLC程序编制不可或缺的环节。我在之前的文章中简单地扯了一下这两个元件，而现在就是揭秘时刻了，让我们一起来看看它们的庐山真面目吧！

一、定时器

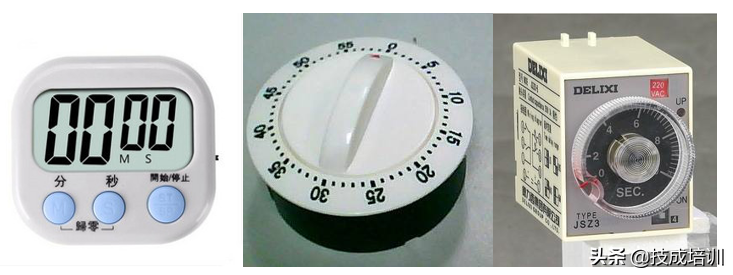

说到定时器，其实我们生活中就有很多它的应用，例如洗衣机的定时选择，烤箱的定时旋钮、空调的定时遥控、定时炸弹（这个还是算了）等。当然，还有电工朋友们比较熟悉的时间继电器也算是一种定时器。而PLC的定时器是一种编程元件，其实它就相当于继电控制系统中的时间继电器。为了便于学习PLC的定时器，我们先来了解一下时间继电器。

在继电控制电路中，如果要用到时间控制，就必须要用到时间继电器，其实我对时间继电器不熟悉，因为我对继电控制电路的接触本来就不多，但是我说过，我是专门去学习了接触器的，时间继电器和接触器有点类似，只不过接触器不能进行时间控制罢了。

要驱动接触器的常开、常闭触点动作，就必须给接触器的线圈通电，同样的，在控制电路中，要使时间继电器的各种触点动作，也是需要驱动条件的，即线圈得电。这让我想起了我平时在家打游戏的时候，如果是其他人叫我吃饭，那我肯定是专注游戏，纹丝不动的，但如果是老妈的狮子吼，还管什么游戏，小命要紧，这里的老妈狮子吼就是驱动条件，而我去吃饭就是触点动作，可以说非常形象了。

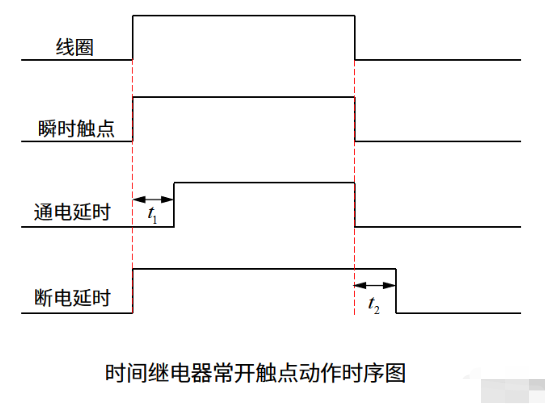

根据变化的不同，时间继电器有三种类型触点：瞬时动作、通电延时、断电延时。结合时间继电器常开触点动作时序图，我们可以更为直观的看出其触点的动作过程，特别是"通电延时"和"断电延时"。

通电延时，也就是线圈得电，但触点延时动作，线圈失电，触点马上动作。这就像是我们上课，上课铃响，大家磨磨蹭蹭的挪向教室，但下课铃声一响，大家就跟长跑运动员一样瞬时就不见人影了。断电延时，也就是线圈得电，触点马上动作，线圈失电，触点延时动作。这也像是上课，如果说通电延时是上数学课，那断电延时就是上体育课，上课铃响，大家奔向操场放飞自我，但下课铃响，大家像是七老八十一样慢慢挪回教室。这时的上课铃和下课铃就像线圈的得电与失电，而学生的上课和下课就是触点动作。

在PLC中，定时器作用其实和时间继电器相差无几，都是用于对时间的控制，特别是延时控制，且都需要驱动条件，但PLC的定时器只能进行瞬时动作和通电延时的控制，要实现断电延时，就得通过程序编制。我在前面的文章说过，定时器是字（16位）元件，所以可以对时钟脉冲计数并保存数值，也因为它是16位元件，所以定时的时长是有范围的。

三菱FX2N PLC的定时器分为通用型定时器和积算型定时器。通用型定时器又称非积算定型时器或常规定时器，积算型定时器又称断电保持型定时器。接下来，我们一起看看它们两者有什么不同吧。

1、通用型定时器T0～T245

通用型定时器根据计数时钟脉冲不同分为100ms定时器和10ms定时器。

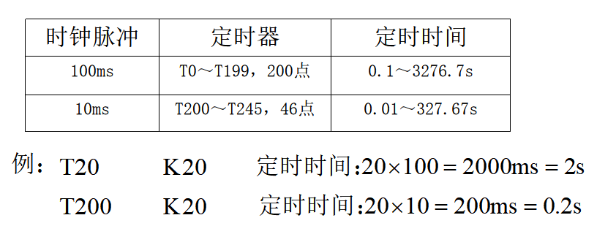

从上图我们也可以看出，定时器的时钟脉冲是由它们的编号区分的，其中T0～T199为时钟脉冲100ms的定时器，共200个；T200～T245为时钟脉冲10ms的定时器，共46个。例如选用T20这个定时器，那就表示选用了时钟脉冲为100ms的定时器，K20表示十进制数的20，所以T20 K20就表示定时器的定时时间为20个脉冲，即20×100=2s。

因为PLC的定时器类似于继电控制电路的时间继电器，所以，在梯形图中，我们把定时器作为线圈处理，如上图所示，定时器的驱动元件为X1触点，当X1触点闭合，定时器T20（线圈）得电，经过定时时间2s后，定时器的常开触点闭合。

定时器的脉冲数除了可以用十进制数表示外，还可以用数据寄存器D的内容来表示。D就像是一个口袋，里面装着一个数（16位的二进制数），这个数就是计数器的脉冲个数，例如T20 D0，D0里存的数是H10，转换为十进制就是16，这时计数器T20的定时时间就为16×100=1.6s。

这里要注意的是，当通用计数器的驱动信号断开，此时不管计数器的计时时间是否达到设定值，计数器都会复位，计时清零，直到再次被驱动，才开始重新计时。这也是通用型定时器和断电保持型定时器的区别。

2、积算型定时器（断电保持型定时器）T246～T255

顾名思义，断电保持型定时器是指在定时过程中，当驱动信号断开，定时器虽然不能继续计时，但能保持当前计时值，等驱动信号再次恢复，定时器有在原来的计时基础上继续计时，直到累积时间达到设定值，对应触点开始动作。换句话说，就是断电保持型定时器不会自动复位，所以我们想要它复位时，只能用RST指令进行强制复位。

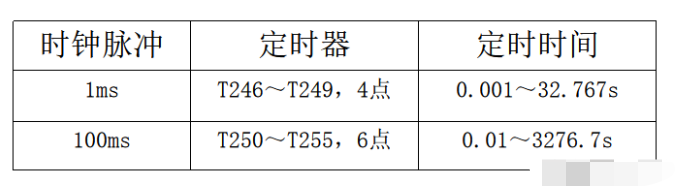

积算型定时器按时钟脉冲不同也可以分为两种。显然这个的数量比通用型的少很多，可能是它比较少用吧。

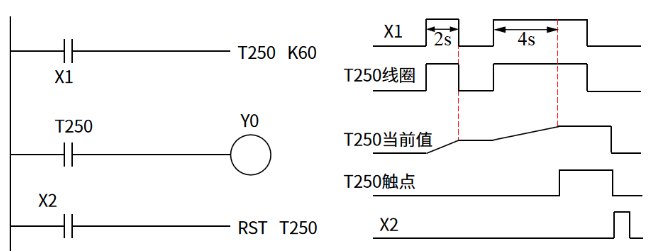

积算型定时器的工作原理图如上图所示，定时器T250的定时时间为60×100ms=6s，当驱动条件成立，也就是X1接通，定时器T250的线圈得电，开始计时，计到2s时X1断开，虽然定时器的线圈失电，但它的计时依然保持在2s；直到X1再次接通，定时器在2s的基础上继续计时，计到6s后，定时器的常开触点闭合。又因为定时器不会自动复位，所以，就是X1断开，定时器的线圈失电，但它的计时保持在6s，常开触点一直闭合，直到X2触点闭合，RST指令强制复位定时器，定时器的常开触点才会断开。

总的来说就是，通用型定时器只需一个信号就可以控制线圈和触点的通断。而积算型定时器必须要两个信号加上RST指令才能控制其线圈和触点的通断，真麻烦，怪不得比较少用。

定时器在梯形图中非常常用，所以在课程中，李老师举了好几个典型的实例，为了节省大家的阅读时间（并不是为了偷懒哦），我就抽其中一个例子吧。

每一个定时器的定时时间是有限制的，那么，如果我们需要的定时时间超过定时器的最长定时时间，怎么办呢？简单，一个不够，两个来凑。如下图所示，一个定时器最多可以累计32767个时钟脉冲，为了好看，我们就取3万个吧，然后把几个定时器进行接力。这时候，从X0闭合到线圈Y0得电，此间的定时时长就为30000×3×100ms=150min，也就是两个半小时，这也太久了吧。

定时器的各种玩法，我在这就不一一解说啦，大家感兴趣的，可以去看看李老师的课程，或者自己编程试试，反正是用软件编程，也玩不坏。看清了定时器的真面目，我们继续来"探索"计数器吧。

※PLC辅助继电器M※

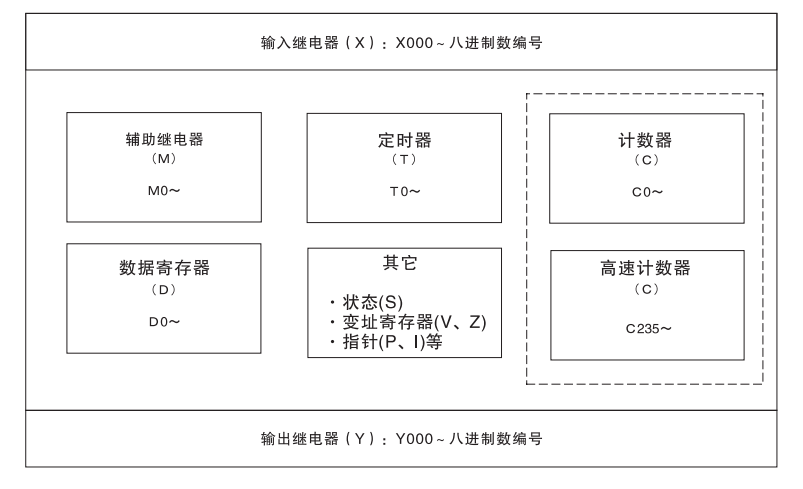

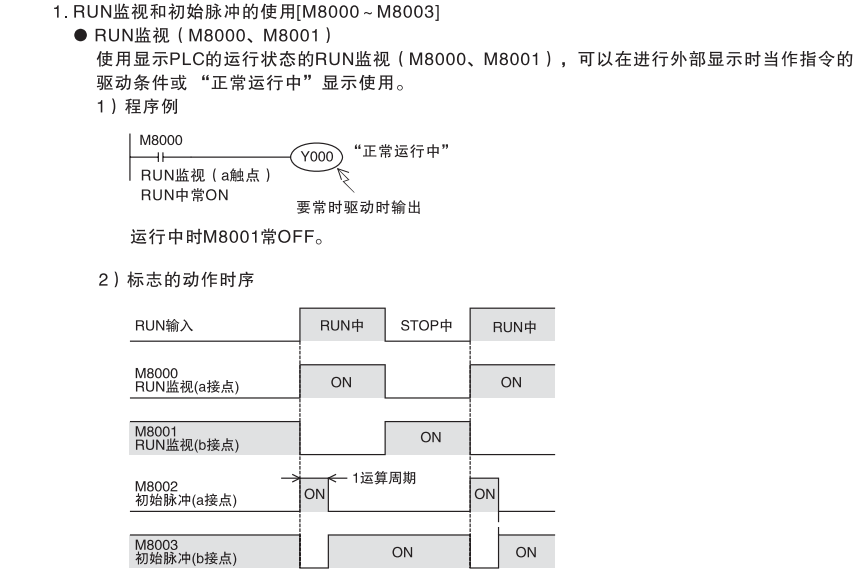

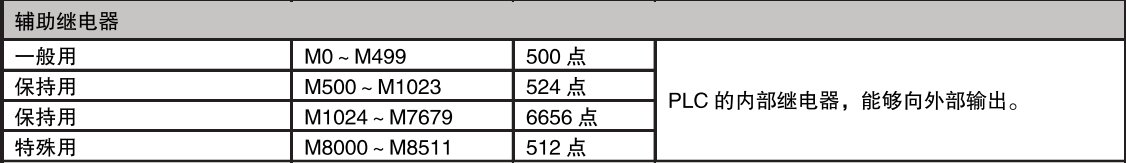

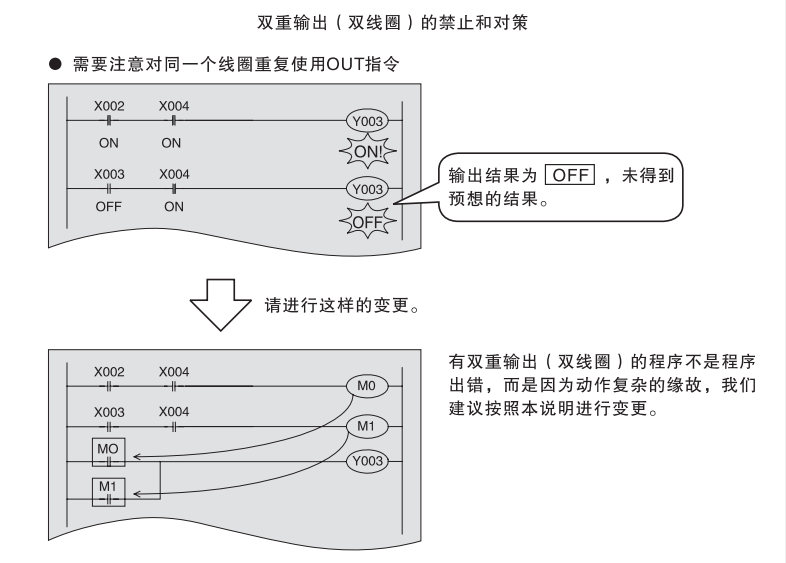

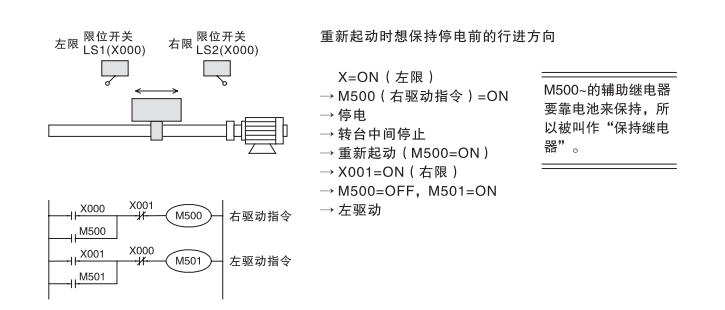

普通电路所使用的是一堆元器件，有交流接触器、中间继电器、热继电器、时间继电器等，那么为什么PLC一个就可以搞定呢？因为在PLC内部中有各种各样的 软元件，比如说辅助继电器（M）、定时器（T）、计数器（C）、高速计数器（C C235开始）、数据寄存器（D）、其他，当然还有重要的输入继电器（X）和输出继电器（Y）。
