7.3.1 任务一
1.任务要求
某样板房单独装饰工程，其中某间卧室天棚平面图以及石膏装饰线详图如图7-13和图7-14所示。采用简易计税方式报价，80mm石膏装饰线含税价为22元/m，除石膏线条外其他材料价格按定额表中价格计算，试编制该石膏装饰线分项工程的清单并计算其清单综合单价。
图7-13 天棚平面图

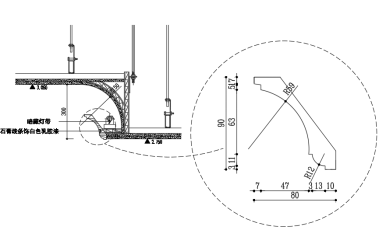

图7-14 装饰线详图
2.任务解决
（1）识读图纸
图7-13中，1800和3020为主墙间净距，1160和2380为石膏装饰线外侧边缘间距。天棚局部三维图如图7-15所示，该装饰石膏线基钉在木龙骨基层上。

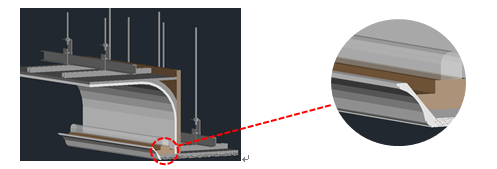

图7-15 石膏装饰线三维图
（2）清单工程量计算
计算 项目 | 部位 | 计量单位 | 计算式 | 工程量 |
80mm石膏装饰线 | 天棚 | m | [(1.16-0.04<石膏线中心点距边缘距离>×2)+ (2.38-0.04×2)]×2=6.76 | 6.76 |
（3）计价工程量计算
（4）清单编制
项目编码 | 项目 名称 | 项目特征 | 计量 单位 | 工程量 |
011502004001 | 石膏装饰线 |
1.基础类型：木龙骨 2.线条材料品种、规格、颜色：80mm石膏装饰线，白色
| m | 6.76 |
（5）清单综合单价计算：
定18-26换算：
1人工费：279.65×1.34<详7.2.3第1(1)2条>=374.73（元）
2100×30石膏装饰线换成80×90石膏装饰线，材料费增加：（22<80×90石膏线单价>-9.5<定额中100×30石膏线单价>）×110=1375（元）
3管理费和利润增加：（279.65<人工费>+15<机械费>）×（57%-37%）<单独装饰工程管理费（42%）和利润（15%）与定额中建筑三类工程管理费（25%）和利润（12%）之差>=58.93（元）
4定额单价为：1455.35<定额中石膏装饰线综合单价>-279.65<定额中人工费>+374.73<人工费调整值>+1375<材料增加单价>+58.93<管理费和利润价差>=2984.36（元/100m）
5该石膏装饰线清单工程综合单价为：2984.36×6.72<定额工程量>/（6.72<清单工程量>×100）=29.84（元/m）
7.4.2 任务二
1.任务要求
某别墅室内卫生间洗漱台安装示意图如图7-16所示，20厚大理石台饰，台盆尺寸为500mm×400mm。采用简易计税方法报价，定制大理石台板350元/m2, M12×100镀锌膨胀螺栓含税单价为1.00元/套，5#镀锌角钢（L50×5）含税单价为4210元/t，15mm厚细木工板单价为35.5元/m2，其他材料价格按定额表中价格计算。试编制洗漱台项目的清单并计算其清单综合单价。
（a）平面图
（b）立面图
(c) 1-1剖面图
图7-16 洗漱台安装示意图
2.任务解决
（1）信息收集及做法分析
1结合图7-16中（b）和（c），本洗漱台除靠墙侧外均有大理石台板和基层板。洗漱台三维图如图7-17所示。其中1号台板尺寸为2m×0.58m，2、3号台板尺寸为0.58m×0.28m，4号台板尺寸为2m×0.28m，挡水板尺寸为2m×0.05m。5#镀锌角钢三维布置如图7-17所示，角钢通过焊接连接。
图7-17 洗漱台三维详图
图7-18 角钢三维详图
2洗漱台面脸盆开孔、磨边及侧面10mm高的凹槽开槽已在成品报价中考虑，不再另外计算。
32号和4号台板处按45°连接，如图7-19所示，这两块板的长度算至板外边缘，其45°切角已在成品报价中考虑，不再另外计算。
图7-19 2号台板与4号台板的连接
415厚多层板基层防火涂料三度。
5台盆及下水管材料的安装不在本项任务中计价。
（2）清单工程量计算
计算 项目 | 部位 | 计量单位 | 计算式 | 工程量 |
洗漱台 | 洗脸盆 | 个 | 1 | 1 |
（3）计价工程量计算
计算项目 | 部位 | 计算式 | 工程量 | |
洗漱台 | 石材洗漱台 | 卫生间 | 台面：2<长>×(0.55+0.03)<宽>=1.16m2 侧面：0.58<宽>×（0.3-0.02）<高>×2+2<长>×（0.3-0.02）=0.88m2 挡水板：2<挡水板长度>×0.05<挡水板高度>=0.1m2 | 2.14m2 |
5#镀锌角钢 | 5#镀锌角钢总长度：2<x方向长度>×4<根数>+（0.58-0.02<石板厚度>-0.015<多层板厚度>-0.005<x、z方向角钢厚度>×4）<y方向长度>×4<根数>+（0.3-0.02<石板厚度>-0.015<多层板厚度>-0.005<x方向角钢厚度>×2）<z方向长度>×4<根数>=11.12m 重量：11.12×3.770<比重>=41.92kg | 41.92kg | ||
15mm厚多层板基层 | 水平板：2×（0.58-0.02）-0.5×0.4×2<洗脸盆面积>=0.72m2 侧面：(0.3-0.02<石板厚度>-0.015<多层板厚度>)<高>×[(2-0.02<石板厚度>×2)<4号台板处多层板长>+(0.58-0.02<石板厚度>-0.015<多层板厚度>)<2、3号台板处多层板长> ×2] =0.81m2 | 1.53m2 | ||
防火涂料 | 多层板 | 1.53×2<两面>=3.06m2 | 3.06m2 | |
（4）清单编制
项目编码 | 项目 名称 | 项目特征 | 计量 单位 | 工程量 |
011505001001 | 洗漱台 | 1. 材料品种、规格、颜色：20厚大理石材 2. 支架、配件品种、规格：15厚多层板基层防火涂料三度，5#镀锌角钢 | 个 | 1 |
（5）洗漱台综合单价计算
项目编码 | 011505001001 | 项目名称 | 洗漱台 | 计量单位 | 个 | 工程量 | 1 | ||||||
清单综合单价组成明细 | |||||||||||||
定额编号 | 定额项目名称 | 定额 | 数量 | 单价 | 综合价 | ||||||||
人工费 | 材料 费 | 机械费 | 管理费 | 人工费 | 材料费 | 机械费 | 管理费 | ||||||
18-44换 | 石材洗漱台 | 10m2 | 0.21 | 1099.69 | 4794.55 | 201.79 | 741.84 | 230.93 | 840.28 | 42.38 | 155.79 | ||
14-184换 | 墙面细木工板基层钉在龙骨上 | 10m2 | 0.15 | 116.32 | 374.78 | 0.24 | 66.44 | 17.45 | 56.22 | 0.04 | 9.97 | ||
17-92 | 刷防火涂料二遍其它木材面 | 10m2 | 0.31 | 128.05 | 37.40 | — | 72.99 | 39.70 | 11.59 | — | 22.63 | ||
17-93 | 每增加防火涂料一遍它木材面 | 10m2 | 0.31 | 29.33 | 17.40 | — | 16.72 | 9.09 | 5.39 | — | 5.18 | ||
小计 | 297.17 | 913.48 | 42.42 | 193.57 | |||||||||
清单项目综合单价 | 1446.64 | ||||||||||||
综合单价部分计算过程如下：
人工费单价：
18-44换：956.25×1.15<详7.2.3第1(1)1条>=1099.69
14-184换：101.15×1.15=116.32
17-92：111.35×1.15=128.05
17-93: 25.50×1.15= 29.33
管理费和利润：
18-44换：（1099.69<人工费>+201.79<机械费>）×（42%<装饰工程管理费率>+15%<装饰工程利润费率>）=741.84
14-184换：（116.32+0.24）×57%=66.44
17-92：128.05×57%=72.99
17-93：29.33×57%=16.72
定额18-44材料换算：
1石材块料面板费用增加：（350-250）×10.5=1050(元)
2M8×80膨胀螺栓换成M12×100镀锌膨胀螺栓，材料费增加：（1<M12×100镀锌膨胀螺栓单价>-0.6<定额中M8×80膨胀螺栓单价>）×87.16=34.86（元）；
3角钢换成5#镀锌角钢
5#镀锌角钢费用：4.21×（41.92/1.82）×10<将1.82m2的洗漱台所需角钢用量换算成10m2洗漱台所需角钢用量>=969.69(元)
材料费合计：3666.64<定额中的材料费>-926.64+1050+34.86+969.69=4794.55（元）
定额14-184材料换算：
18厚细木工板换成15厚细木工板，材料费减少：（38-35.5）×10.5=26.25
材料费合计：401.03-26.25=374.78（元）
