数控车床中级工技能鉴定案例库

1 样题案例
2 参考程序
3 案例仿真

‍本题分值：100分
考核时间：120分钟
考核形式：现场笔试和现场操作
具体考核要求：
一、工艺制订（10分）
二、编制程序（25分）
三、现场操作：
1.零件加工（60分）
2.安全文明生产（ 5分）

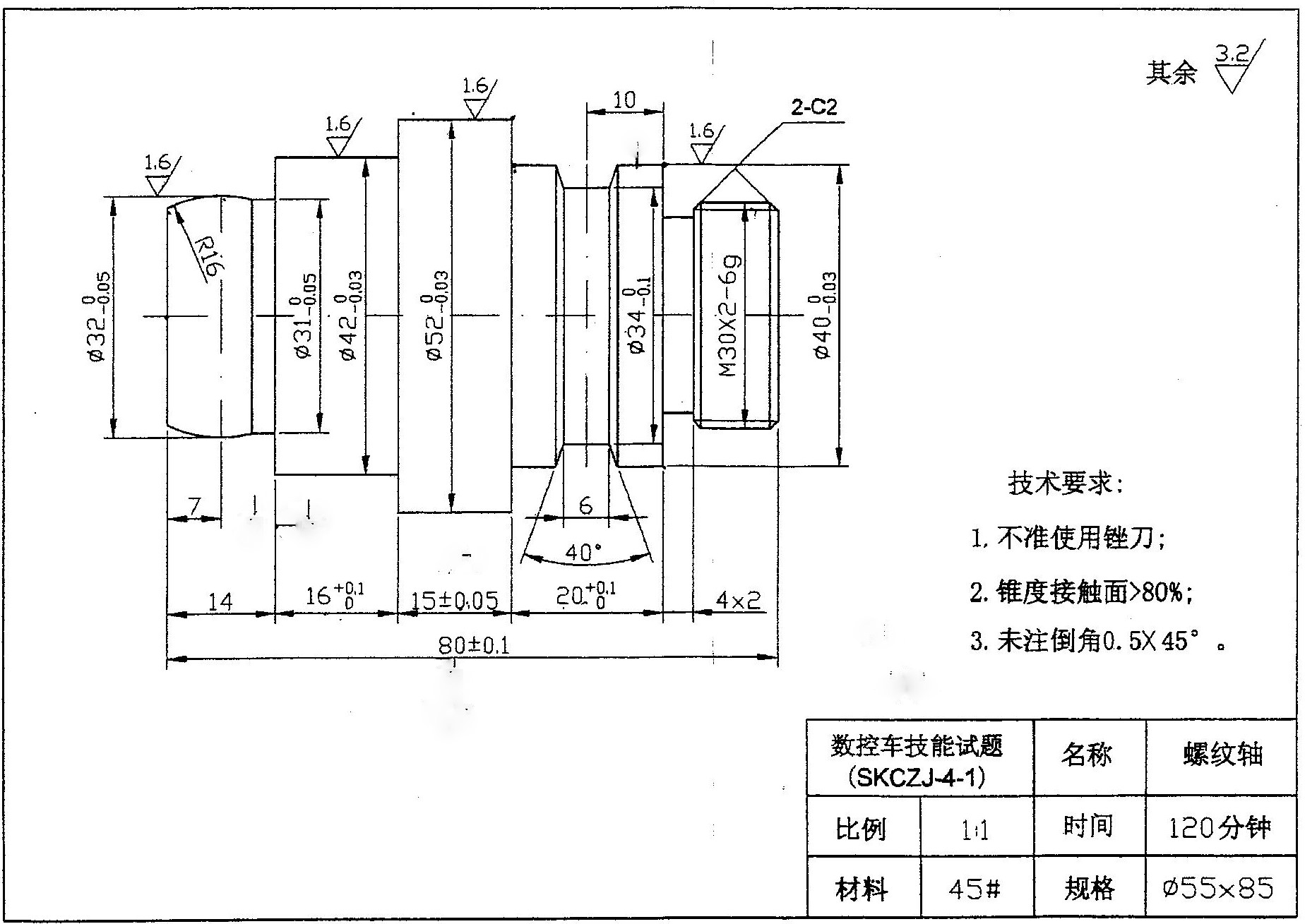

按零件图完成加工操作

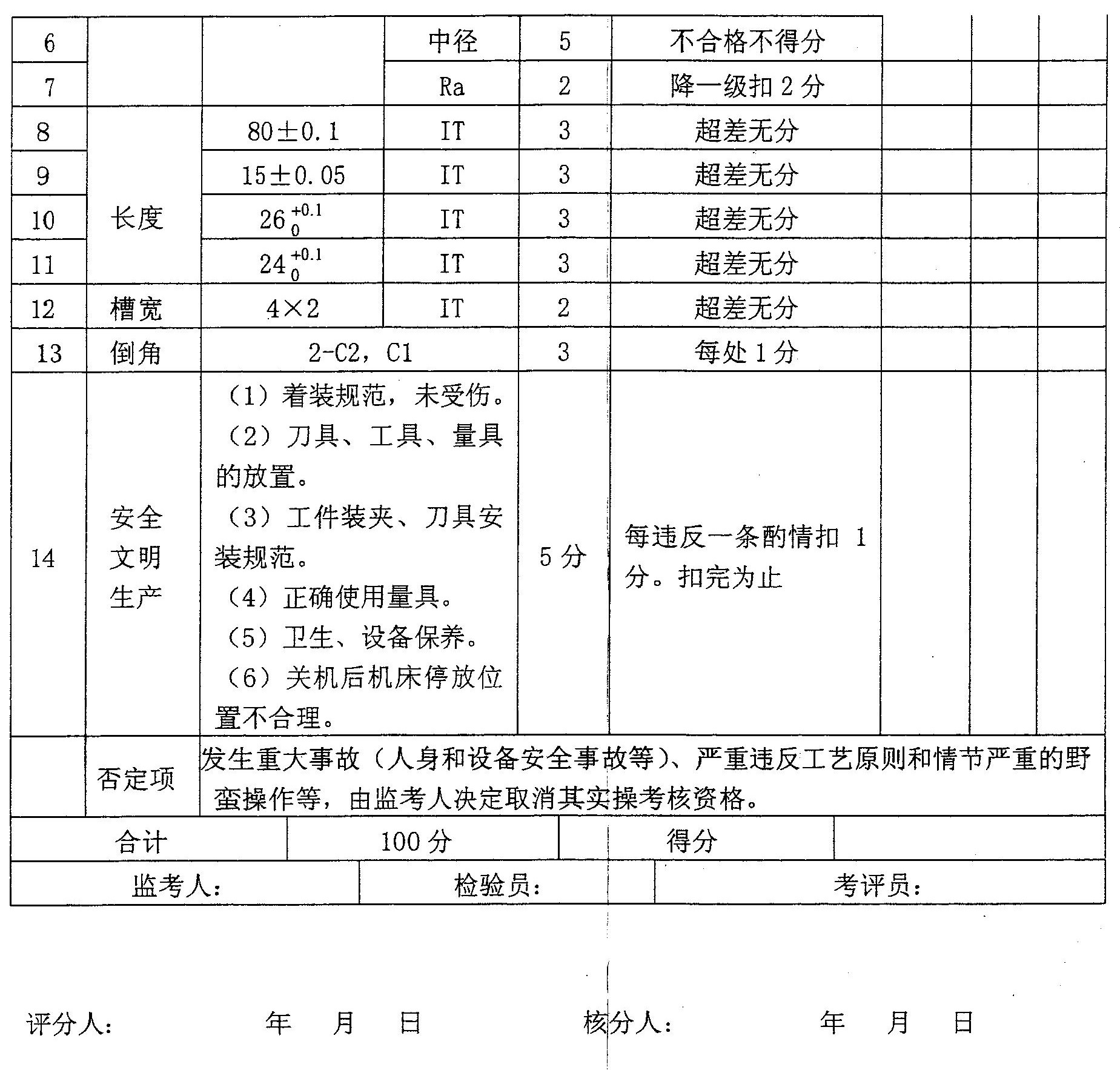

考核评分表：

表1 零件数控加工工艺表

工步号

工步内容

选用刀具

切削用量

备注

切削速度

进给速度

主轴转速

程序清单：

‍

数控车床中级工技能鉴定案例二

‍本题分值：100分
考核时间：120分钟
考核形式：现场笔试和现场操作
具体考核要求：
一、工艺制订（10分）
二、编制程序（25分）
三、现场操作：
1.零件加工（60分）
2.安全文明生产（ 5分）

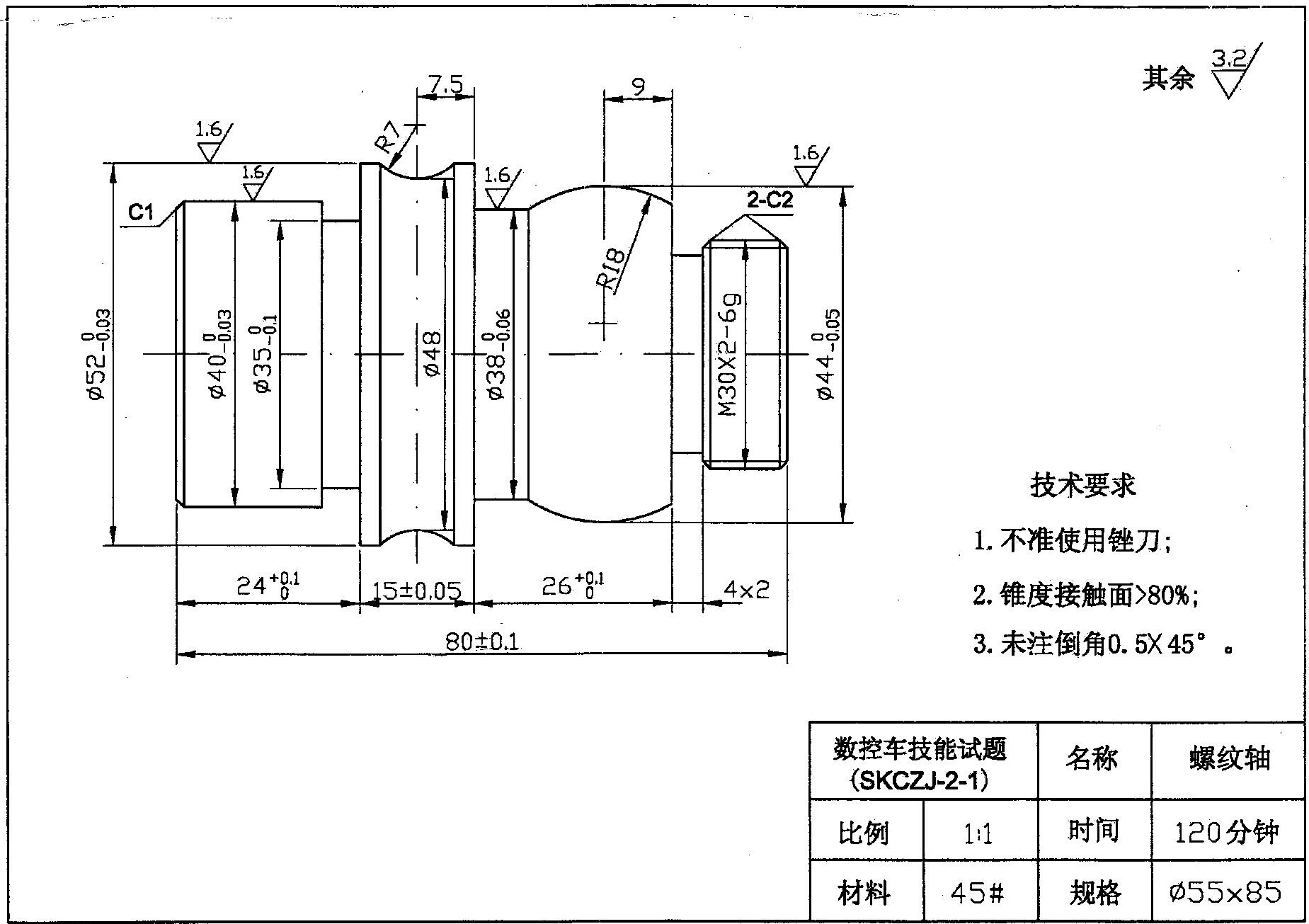

按零件图完成加工操作

考核评分表：
（参考案例一评分标准）

表1 零件数控加工工艺表

工步号

工步内容

选用刀具

切削用量

备注

切削速度

进给速度

主轴转速

程序清单：

‍

数控车床中级工技能鉴定案例三

本题分值：100分
考核时间：120分钟
考核形式：现场笔试和现场操作
具体考核要求：
一、工艺制订（10分）
二、编制程序（25分）
三、现场操作：
1.零件加工（60分）
2.安全文明生产（ 5分）

按零件图完成加工操作

考核评分表：
（参考案例一评分标准）

表1 零件数控加工工艺表

工步号

工步内容

选用刀具

切削用量

备注

切削速度

进给速度

主轴转速

程序清单：

数控车床中级工技能鉴定案例四

本题分值：100分
考核时间：120分钟
考核形式：现场笔试和现场操作
具体考核要求：
一、工艺制订（10分）
二、编制程序（25分）
三、现场操作：
1.零件加工（60分）
2.安全文明生产（ 5分）

按零件图完成加工操作

考核评分表：
（参考案例一评分标准）

表1 零件数控加工工艺表

工步号

工步内容

选用刀具

切削用量

备注

切削速度

进给速度

主轴转速

程序清单：

数控车床中级工技能鉴定案例五

本题分值：100分
考核时间：120分钟
考核形式：现场笔试和现场操作
具体考核要求：
一、工艺制订（10分）
二、编制程序（25分）
三、现场操作：
1.零件加工（60分）
2.安全文明生产（ 5分）

按零件图完成加工操作

考核评分表：
（参考案例一评分标准）

表1 零件数控加工工艺表

工步号

工步内容

选用刀具

切削用量

备注

切削速度

进给速度

主轴转速

程序清单：

数控车床中级工技能鉴定案例六

本题分值：100分
考核时间：120分钟
考核形式：现场笔试和现场操作
具体考核要求：
一、工艺制订（10分）
二、编制程序（25分）
三、现场操作：
1.零件加工（60分）
2.安全文明生产（ 5分）

按零件图完成加工操作

考核评分表：
（参考案例一评分标准）

表1 零件数控加工工艺表

工步号

工步内容

选用刀具

切削用量

备注

切削速度

进给速度

主轴转速

程序清单：

程序清单：数控车床中级工技能鉴定案例一

‍左端程序
注释
O0041
N0010 G97 G99；
N0020 S600 M03；
N0030 T0101；
N0040 G00 X57.0 Z5.0；
N0050 G94X-0.1Z0.0F0.1；
N0060 G71U1.0R3.0；
N0070 G71P080Q140U0.5W0.1S600F0.2；
N0080 G00X38.0；
N0090G01Z0.0F0.08；
N0100X40.0Z-1.0；
N0110 Z-24.05；
N0120 X51.975；
N0130 W-17.0；
N0140 X57.0；
N0150 M05；
N0160 M00；
N0170 M03S1000；
N0180 G70 P080 Q140 ；
N0190 G00X55.0Z-26.0；
N0200 G01X52.0F0.08 ；
N0210 G02X52.0W-9.8R7.0；
N0220 G01X57.0;
N0230 G00X100.0Z100.0;
N0240 T0202S300;
N0250 G00X53.0Z-24.05;
N0260 G01X35.0F0.2;
N0270 X53.0;
N0280 W1.0;
N0290 X35.0;
N0300 G04X1.0;
N0310 G01W-1.0;
N0320 G04X1.0;
N0330 G01X53.0;
N0340 G00X100.0Z100.0;
N0350 M05;
N0360 M30;
程序名
主轴恒转速,每转进给
主轴正转600r/min
换l号车刀,1号刀补
快速移动刀具定位

右端程序
注释
O0802
N0010 G97 G99；
N0020 S600 M03；
N0030 T0103；
N0040 G00 X57.0Z5.0；
N0050 G94X-0.1Z0.0F0.1；
N0060 G73U12.5R7；
N0070 G73P080Q150U00.5W0.1S600F0.2 ；
N0080 GOOX26.0；
N0090G01Z0.0；
N0100 X30.0Z-2.0；
N0110 Z-14.9；
N0120 X39.13；
N0130 G03X38.0W-20.36R18.0;
N0140 W-5.69；
N0150 X55.0；
N0160 G70P080 Q150 S1000F0.08；
N0170G00X100.0Z100,0;
N0180TO2O4;
N0190S300;
N0200G00X40.0Z-14.9;
N0210G00X39.17;
N0220G01Z-14.9;
N0230G03X38.0W-20.36R18.0;
N0240G01W-5.69;
N0250X57.0;
N0260G70P Q S800F0.08;
N0270 G00X100.0Z100.0；
N0280 T0204S300；
N0290 G00X46.0Z-14.9;
N0300 G01X22.0F0.1;
N0310 X30.0;
N0320 Z-12.9;
N0330 G04X1.0;
N0340 X22.0Z-14.9;
N0350 X44.0;
N0360 G00X100.0Z100.0;
N0370 TO3O5;
N0380 S250;
N0390 G00X40.0Z5.0;
N0400 G92X29.1Z-13.0F2;
N0410 X28.5;
N0420 X27.9;
N0430 X27.5;
N0440 X27.4;
N0450 X27.4;
N0460 G00X100.0Z100.0;
N0470 M05;
N0480 M30;
程序名
主轴恒转速,每转进给
主轴正转,600r/min
换l号车刀,3号刀补
快速移动刀具定位

‍

程序清单：数控车床中级工技能鉴定案例二

‍左端程序
注释
O0801
N0010 G97 G99；
N0020 T0101；
N0030 M03S600；
N0040 G00 X57.0 Z5.0；
N0050 G73U7.5R3；
N0060 G73P070Q150U0.5W0.1S800F0.2；
N0070 G01X34.0F0.08；
N0080 Z2.0；
N0090 X40.0Z-1.0；
N0100 Z-24.0；
N0110 X50.0；
N0120 Z-26.5；
N0130 G02X50.0Z-39.0；
N0140 Z-41.0；
N0150 X57.0；
N0160 G70R070Q150S1200；
N0170 G00X100.0Z100.0；
N0180 T0202；
N0190 S300F0.2；
N0200 G00X42.0Z-24.0；
N0210 G01X35.0；
N0220 X42.0;
N0230 G00X100.0Z100.0;
N0240 M05;
N0250 M30
程序名
主轴恒转速,每转进给
换l号车刀,1号刀补
主轴正转,300r/min
快速移动刀具定位

右端程序
注释
O0802
N0010 G97 G99；
N0020 T0104 S500 M03 F0.2；
N0030 G00 X57.0 Z2.0；
N0040 G71 U2.0 R3.0；
N0050 G71 P060 Q150 U0.5 W0.1；
N0060 G01 X16.0；
N0070 Z2.0；
N0080 X22.0 Z-1.0；
N0090 Z-15.0；
N0100 X26.0
N0110 X30.0 Z-17.0；
N0120 Z-30.0；
N0130 X34.1；
N0140 X40.0 Z-41.0；
N0150 X57.0；
N0160 G70 P060 Q150 S800 F0.08；
N0170 G00 X100.0 Z100.0；
N0180 T0204 S300 F0.2；
N0190 G00X36.0Z-30.0;
N0200 G01X26.0;
N0210 X36.0 ;
N0220 Z-29.0;
N0230 X36.0;
N0240 GOO X100.0 Z100.0;
N0250 T0306 S250;
N0260 G00 X40.0Z-10.0;
N0270 G92 X29.1 Z-28.0 F2.0;
N0280 X28.5;
N0290 X27.9;
N0300 X27.5;
N0310 X27.4;
N0320 X27.4;
N0330 G00 X100.0 Z100.0;
N0340 M05;
N0350 M30;
程序名
主轴恒转速,每转进给
换l号车刀,4号刀补主轴正转,500r/min
快速移动刀具定位

‍

程序清单：数控车床中级工技能鉴定案例三

‍左端程序
注释
O0801
N0010 G97 G99；
N0020 S500 M03；
N0030 T0101；
N0040 G00 X57.0 Z2.0；
N0050 G94 X-0.1 Z0.0 F0.1；
N0060 G71 U2.0 R3.0；
N0070 G71 P080 Q160 U0.5 W0.1；
N0080 G00 X28.8；
N0090 G01 Z0.0；
N0100 G03 X31.0 Z-11.0 R16.0；
N0110 G01 Z-14.0；
N0120 X42.0；
N0130 Z-30.0；
N0140 X52.0；
N0150 Z-46.0；
N0160 X57.0；
N0170 G70 P080 Q160 F0.08 S800；
N0180 M05；
N0190 M30；
程序名
主轴恒转速,每转进给
主轴正转,500r/min
换l号车刀,1号刀补
快速移动刀具定位
粗车端面，进给速度0.1 mm/r

精车
停主轴
程序结束

右端程序
注释
O0802
N0010 G97 G99；
N0020 S600 M03；
N0030 T0102；
N0040 G00 X57.0Z6.0；
N0050 G71 U2.0R3.0；
N0060 G71 P070 Q140 U0.5 W0.1 F0.1;
N0070 G00 X0.0;
N0080 G01 Z0.0;
N0090 X26.0;
N0100 X30.0 Z-2.0;
N0110 Z-15.0;
N0120 X40.0;
N0130 Z-35.0;
N0140 X57.0;
N0150 G70 P070 Q140 F0.05 S800;
N0160 G00 X100.0 Z100.0;
N0170 T0203 S300;
N0180 G00 X42.0 Z-28.0;
NO190 G01X34.0 F0.1;
N0200 X40.0;
N0210 Z-25.0;
N0220 X34.0;
N0230 Z-28.0;
N0240 X40.0;
N0250 Z-29.0;
N0260 X34.0Z-28.0;
N0270 X40.0;
N0280 Z-24.0;
N0290 X34.0 Z-25.0;
N0300 X43.0;
N0310 Z-15.0;
N0320 X26.0;
N0330 X30.0;
N0340 Z-14.0;
N0350 X26.0;
N0360 X30.0;
N0370 Z-12.0;
N0380 X26.0 Z-14.0;
N0390 Z-15.0;
N0400 X43.0;
N0410 G00 X100.0 Z100.0;
N0420 T0304 S250;
N0430 G00 X30.0 Z5.0;
N0440 G92 X29.1 Z-13.0 F2.0;
N0450 X28.5;
N0460 X27.9;
N0470 X27.5;
N0480 X27.4;
N0490 X27.4;
N0500 G00 X100.0 Z100.0;
N0510 M05;
N0520 M30;

程序名
主轴恒转速,每转进给
主轴正转,600r/min
换l号车刀,2号刀补
快速移动刀具定位

‍

程序清单：数控车床中级工技能鉴定案例四

‍左端程序
注释
O0801
N0010 G97G99;
N0020 T0101 M03 S500 F0.2;
N0030 G00 X57.0 Z2.0;
N0040 G73 U6.0 R4;
N0050 G73 P050 Q170 U1.0 W1.0;
N0060 G01 X43.0;
N0070 Z0.0;
N0080 Z-6.0;
N0090 G02 X43.0 Z-18.0 R10.0;
N0100 G01 X43.0 Z-24.0;
N0110 X52.0;
N0120 Z-30.0;
N0130 X48.0 Z-35.0;
N0140 Z-45.0;
N0150 X52.0 Z-50.0;
N0160 Z-58.0;
N0170 X57.0;
N0180 G70 P050 Q170 S800 F0.08;
N0190 G00 X100.0 Z100.0;
N0200 T0202 S300 F0.2;
N0210 G00 X55.0 Z-35.0;
N0220 G01X43.0;
N0230 X55.0;
N0240 Z-33.0;
N0250 X43.0;
N0260 X55.0;
N0270 Z-50.0;
N0280 X43.0;
N0290 X55.0;
N0300 Z-48.0;
N0310 X43.0;
N0320 X55.0;
N0330 G00 X100.0 Z100.0;
N0340 M05;
NO350 M30;
程序名
主轴恒转速,每转进给
换l号车刀,1号刀补主轴正转,500r/min
快速移动刀具定位

右端程序
注释
O0802
N0010 G97 G99；
N0020 T0103 M03 S500 F0.1;
N0030 G00 X57.0 Z2.0;
N0040 G71 U2.0 R3.0;
N0050 G71 P060 Q130 U1.0 W1.0;
N0060 G01 X25.0;
N0070 Z2.0;
N0080 X30.0 Z-0.5;
N0090 Z-16.0;
N0100 X30.0;
N0110 X43.0 Z-20.0;
N0120 Z-25.0;
N0130 X57.0;
N0140 G70 P060 Q130 S800 F0.08;
N0150 G00 X100.0 Z100.0;
N0160 T0204 S300 F0.2;
N0170 G00 X32.0 Z-16.0;
N0180 G01 X26.0;
N0190 X32.0;
N0200 Z-15.0;
N0210 X26.0;
N0220 X32.0;
N0230 G00 X100.0 Z100.0;
N0240 T0304 S250;
N0250 G00 X40.0 Z5.0;
N0260 G92 X29.1 Z-14.0 F2.0;
N0270 X28.5;
N0280 X27.9;
N0290 X27.5;
N0300 X27.4;
N0310 X27.4;
N0320 G00 X100.0 Z100.0;
N0330 M05;
N0340 M30;

程序名
主轴恒转速,每转进给
换l号车刀,3号刀补主轴正转,500r/min
快速移动刀具定位

‍

程序清单：数控车床中级工技能鉴定案例五

‍左端程序
注释
O0801
N0010 G97G99;
N0020 T0101 M03 S500 F0.2;
N0030 G00 X57.0 Z2.0 ;
N0040 G71 U2.0 R3.0;
N0050 G71 P060 Q120 U1.0 W1.0;
N0060 G01 X34.0;
N0070 Z2.0;
N0080 X40.0 Z-1.0;
N0090 Z-24.0;
N0100 X50.0;
N0110 Z-51.0;
N0120 X57.0;
N0130 G70 P060 Q120 S800 F0.08;
N0140 G00 X100.0 Z100.0;
N0150 T0202 S300 F0.2;
N0160 G00 X42.0 Z-15.0;
N0170 G01 X35.0;
N0180 X42.0;
N0190 Z-14.0;
N0200 X35.0;
N0210 X52.0;
N0220 Z-39.5;
N0230 X42.0;
N0240 X52.0;
N0250 Z-37.0;
N0260 X42.0;
N0270 X52.0;
N0280 Z-35.0;
N0290 X42.0;
N0300 X52.0;
N0310 G00 X100.0 Z100.0;
N0320 M05;
N0330 M30;
程序名
主轴恒转速,每转进给
换l号车刀,1号刀补主轴正转,500r/min
快速移动刀具定位

右端程序
注释
O0802
N0010 G97G99;
N0020 T0103 M03 S500 F0.2;
N0030 G00 X57.0 Z2.0 ;
N0040 G71 U2.0 R3.0;
N0050 G71 P060 Q130 U1.0 W1.0;
N0060 G01 X22.0;
N0070 Z2.0;
N0080 X30.0 Z-2.0;
N0090 Z-15.0;
N0100 X41.0;
N0110 G03 X44.0 Z-24.0 R18.0;
N0120 G01 X44.0 Z-31.0;
N0130 X57.0
N0140 G70 P060 Q130 S800 F0.08;
N0150 G00 X100.0 Z100.0;
N0160 T0204 S300 F0.2;
N0170 G00 X43.0 Z-15.0;
N0180 G01 X26.0;
N0190 X43.0;
N0200 Z-14.0;
N0210 X26.0;
N0220 X43.0;
N0230 G00 X100.0 Z100.0;
N0240 T0305 S250;
N0250 G00 X40.0 Z5.0;
N0260 G92 X29.1 Z-13.0 F2.0;
N0270 X28.5;
N0280 X27.9;
N0290 X27.5;
N0300 X27.4;
N0310 X27.4;
N0320 G00 X100.0 Z100.0;
N0330 M05;
N0340 M30;

程序名
主轴恒转速,每转进给
换l号车刀,3号刀补主轴正转,500r/min
快速移动刀具定位

‍

程序清单：数控车床中级工技能鉴定案例六

‍左端程序
注释
O0801
N0010 G97 G99；
N0020 T0202 M03 S300;
N0030 G00 X57.0 Z-66.0;
N0040 G01 X43.0 F0.1;
N0050 X57.0;
N0060 Z-53.0;
N0070 X43.0;
N0080 Z-56.0;
N0090 X57.0;
N0100 Z-30.0;
N0110 X43.0;
N0120 X57.0;
N0130 Z-27.0;
N0140 X43.0;
N0150 Z-30.0;
N0160 X57.0;
N0170 G00 X100.0 Z100.0;
N0180 T0101 M03 S500;
N0190 G00 X57.0 Z2.0;
N0200 G94 X-0.1 Z0.0 F0.1;
N0210 G71 U2.0 R3.0;
N0220 G71 P230 Q280 U1.0 W1.0;
N0230 G00 X43.0;
N0240 G01 Z-19.0;
N0250 X52.0;
N0260 Z-62.0;
N0280 G00 X43.0;
N0290 G70 P230 Q280 S800 F0.08;
N0300 G00 X55.0;
N0310 Z-29.0;
N0320 G01 X48.0 Z-30.0;
N0330 G03 X48.0 Z-50.0 R26.0;
N0340 G01 X57.0;
N0350 G00 X100.0 Z100.0;
N0360 M05；
N0370 M30；
程序名
主轴恒转速,每转进给
换2号车刀,2号刀补主轴正转,300r/min
快速移动刀具定位

右端程序
注释
O0802
N0010 G97G99;
N0020 T0103 M03 S500 F0.2;
N0030 G00 X57.0 Z5.0 ;
N0040 G94 X-0.1 Z0.0 F0.1;
N0050 G71 U2.0 R3.0;
N0060 G71 P070 Q120 U0.5 W0.1;
N0070 G00 X26.0;
N0080 G01 Z0.0;
N0090 X30.0 Z-2.0;
N0100 Z-15.0;
N0110 X43.0 Z-19.0;
N0120 X57.0;
N0130 G70 P070 Q120 S800 F0.08;
N0140 G00 X100.0 Z100.0;
N0150 T0204 S300;
N0160 G00 X40.0 Z-15.0;
N0170 G01 X22.0 F0.1;
N0180 X30.0;
N0190 Z-13.0;
N0200 X22.0 Z-15.0;
N0210 X55.0
N0220 G00 X100.0 Z100.0;
N0230 T0305 S250;
N0240 G00 X40.0 Z5.0;
N0250 G92 X29.1 Z-12.0 F2.0;
N0260 X28.5;
N0270 X27.9;
N0280 X27.5;
N0290 X27.4;
N0300 X27.4;
N0310 G00 X100.0 Z100.0;
N0320 M05;
N0330 M30;
程序名
主轴恒转速,每转进给
换l号车刀,3号刀补主轴正转,500r/min
快速移动刀具定位

‍
