如何快速绘制模型？GTJ快速建模技巧！

最直接、最简单的技巧就是《卖油翁》中的四个字——惟手熟尔!

在熟练掌握广联达软件操作之后，建模的准确性和速度才能不断提高，接下来今天给大家分享的小技巧，这些小技巧只是提高建模速度的一些辅助手段，需要建立在熟练操作软件的基础上。

一、建模思路

绘制模型需要有一个清晰的思路，可以按照一定的顺序来绘制。假如刚开始绘制模型的时候，照着图纸看到哪个就绘制哪个，结果可想而知：不但丢项漏项是常事，而且经常出错，那个时候“挨批”是家常便饭……

后来，自己按照老师傅们的方法，按照一定的顺序来绘制模型，虽然也会出错，但是效果比以前好太多了，下面就给大家分享下绘制模型的顺序，当然仅供参考，大家也可以按照自己的顺序绘制。

1、分楼层：先地上，后地下;可分地下室、裙楼和各塔楼;

2、按照构件：柱、剪力墙、梁、板、基础、零星;后建筑：砌体墙、门窗、二次结构、装修、土方。

二、合理利用自动识别

想要提高建模速度，自动识别是不能不使用的功能，下面给大家简单分享几个自动识别的步骤

1、识别轴网











先自动识别轴网，不需要手动布置轴网，轴网只起定位作用，对量没有影响。

2、柱识别





正常情况：提取柱边线——提取柱标识——自动识别柱。

3、梁识别









推荐这个步骤处理：提取梁边线——自动提取梁标注——自动识别梁、点选识别梁——梁跨校核——单构件识别梁原位标注——自动生成吊筋——自动生成侧面钢筋。

还有些其他的构件识别方法，就不一一列举，不同的图纸用不同的方法处理会有不一样的结果。

三、快速手动绘制构件

在建模的时候，我们经常遇到一些构件不能自动识别，需要手动绘制，那么这个时候我们需要怎样做来提高建模速度呢?在这里给大家分享一个我经常使用的技巧：导入图纸。











把图纸导进软件，印着图纸绘制，这样不仅方便定位还能提高建模速度。

值得一提的是，现在广联达可以导入的图纸种类越来越多，PDF格式的也是可以导进来的，虽然不能准确识别，但是可以印着画，比如：筏板基础、集水坑、人防门框墙、承台、楼梯等构件。

四、复杂异形构件

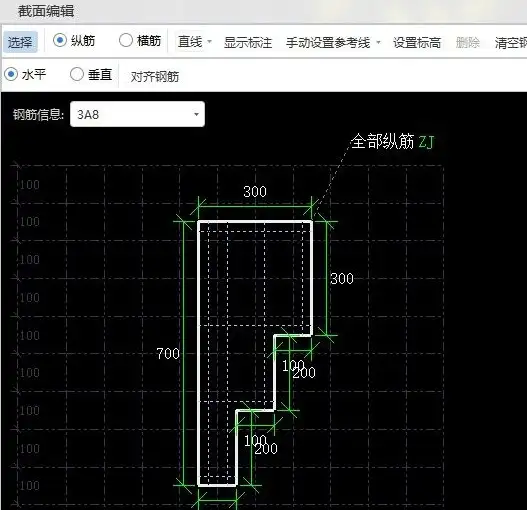

以前的时候面对一些异形构件，大家没有别的办法，只能手算，现在可以利用软件中的异形截面编辑的功能，比如异形挑檐、异形栏板、异形压顶、自定义贴面等功能。











 小伙伴们还有哪些技巧呢?欢迎大家在评论区交流、讨论。
