1.GTJ中图纸丢失是什么原因导致的，如何避免？
绘制工程过程中偶尔会出现打开一个往期的项目或者别人发过来的工程，在双击显示图纸时出现，图纸文件不存在；
这是由于通常我们保存工程文件时，如果保存前添加过工程图纸那么保存完成后会有一个独立的工程文件和一个图纸文件夹生成，打开工程文件时，自动关联与工程同名的图纸文件夹读取里面的图纸文件，①如果过程中我们移动文件路径，使图纸文件夹和工程文件不在一起无法关联就无法在文件中读取到之前保存的图纸了；②如果单独修改调整过图纸文件夹或者工程文件名称也会导致无法关联读取（同时修改不受影响）；③发给别人工程文件时没有将图纸文件夹一并发送也无法读取图纸；④导出之后的工程也无法读取图纸（导出工程会自动修改工程名称）；
如果已经产生这个问题该如何处理呢？
①如果因为图纸文件夹与工程文件名称不一致，则修改名称统一之后再打开工程文件，双击图纸关联；
操作如下：
②如果因为工程文件与图纸文件夹不在同一路径，则移动文件在同一路径打开即可；
操作如下：
如何避免以后出现这个问题呢？

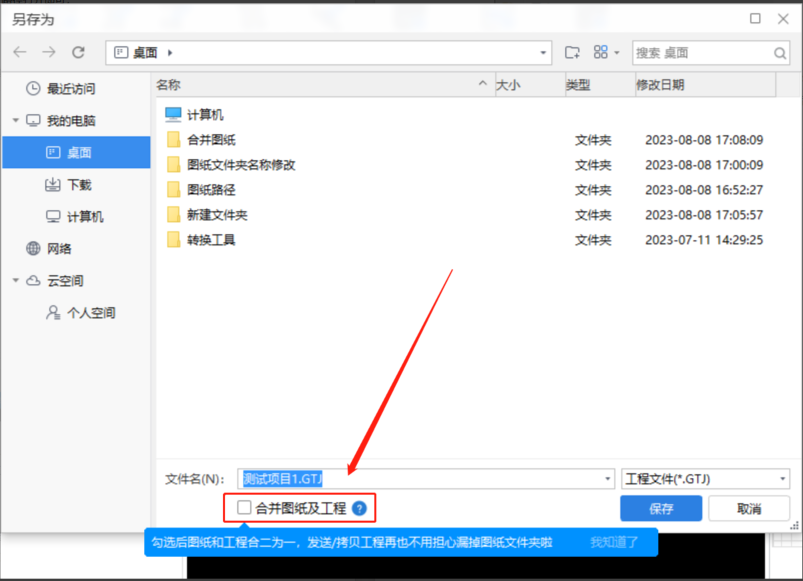

①在GTJ2025版本中新增了保存工程时合并图纸进入工程文件的功能，只需要保存时勾选合并图纸及工程按钮即可，如图：
②如果软件并没有升级2025版本，还是使用以前的GTJ2021软件，则在保存工程后建议单独新建一个文件夹将工程文件和图纸文件夹都放进去，后续移动工程文件位置或者发给别人时直接操作整个文件夹，避免产生文件与图纸分离的情况。
4、添加图纸后不显示、图纸钢筋符号不显示或显示不全怎么处理？
偶尔我们在软件中添加CAD图纸之后发现，图纸在软件中不能正常显示，或者显示不完整，若原始图纸打开正常，导入软件也查找不到。需要在CAD快速看图/天正/CAD软件按照如下方法处理：
①接下来我们看一下CAD快速看图软件会员如何处理图纸：

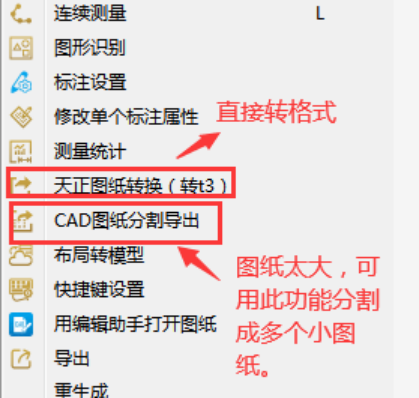

打开CAD快速看图---点击右上角的【账号】进行登陆---再左上角的“打开”选择图纸进来---然后鼠标右键使用【天正图纸转换（转t3）】或者【CAD图纸分割导出】进行处理并保存图纸---将处理的图纸导入软件即可。如图：
备注：处理图纸过程中很卡导致无法继续操作，每个电脑上都是此情况，一般是图纸问题，需联系设计。
②如果不使用CAD快看则也可以通过天正CAD转换T3格式导出处理；
③若以上软件都没有安装或者使用，也可以通过CAD软件打开之后将图纸保存时，转成较低的图纸版本再导入软件进行处理；
本次图纸预处理的学习就结束啦，后续我们也会探索其他操作过程中不易察觉的小技巧讲解给大家帮助大家更熟练地掌握软件操作技巧。
2024.10.18 作业 楼梯
重点：
楼梯的构件的属性设置；
楼梯布置得位置设置
楼梯布置的旋转方向 （采用镜像法）
