一、梁识别中遇到的困扰
(一)跨数不对

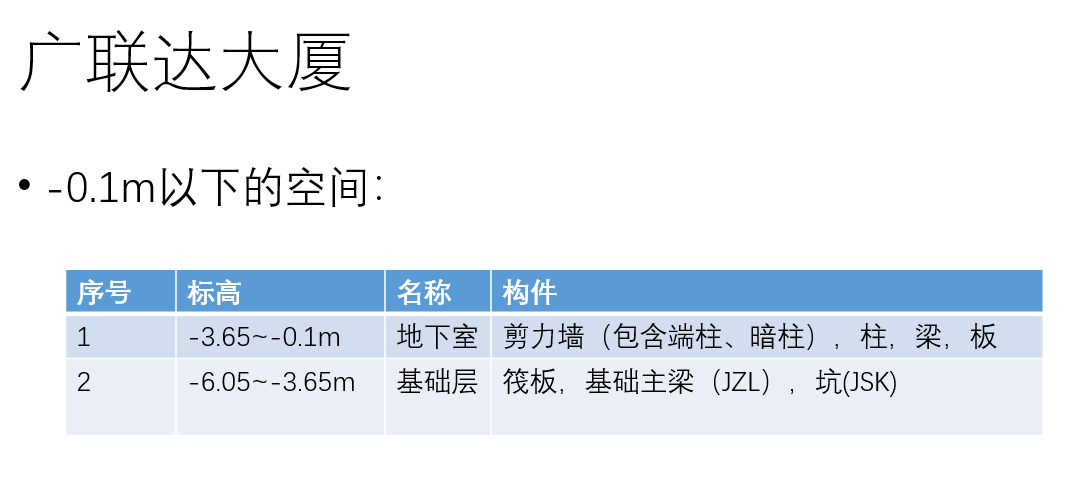

在GTJ2025中遇到的基础梁跨数识别错误,是因为软件在基础层通常无法自动将筏板识别为支座。要解决这个问题,核心在于手动为梁设置正确的支座,然后让软件重新识别。您可以按以下步骤操作:
第一步:定位与诊断问题
使用软件内置的“校核梁图元”功能,可以快速找到所有跨数与标注不符的梁。
第二步:关键操作——手动设置支座
由于在基础层,筏板基础不能直接设置为梁的支座,您需要进行变通处理:
选择需要设置支座的基础梁图元。
点击可以作为支座的其他构件。根据经验,最常用的变通方法是:
注:设置支座的核心是让软件在您点击的位置“看到”一个支撑点。在基础层,您需要依据结构图纸,判断梁在何处被支撑(例如被柱墩、承台或厚筏板区域支撑),并在软件中用相应的构件来“代表”这个支撑点。
第三步:重新提取梁跨
正确设置所有支座后,需要让软件重新识别。
问题总结与步骤梳理
您可以参考下表,快速理清整个解决流程的核心:
| 步骤 | 操作目的 | 关键操作/功能 | 注意事项 |
|---|---|---|---|
| 1. 定位问题 | 快速找到所有跨数错误的梁 | 使用 【校核梁图元】 | 双击错误信息可直接定位 |
| 2. 设置支座 | 为梁添加正确的支撑点 | 使用 【编辑支座】 或 【设置支座】 | 基础层需变通处理,通常选择柱、承台等作为支座 |
| 3. 重提梁跨 | 让软件按新支座更新跨数 | 使用 【重提梁跨】 | 确保支座设置与图纸完全一致后再操作 |
特殊情况处理
如果一根梁被软件错误地识别成了多段,您需要先选中这些连续的梁段,右键选择【合并】,将其合并为一根完整的梁后,再执行上述的支座设置和重提梁跨操作。
处理这个问题最关键的是理解基础层的支座逻辑。如果您在检查图纸后,对某根基础梁具体的支座位置(比如是落在柱下还是承台上)仍有疑问,可以随时提出来,我们再来一起分析图纸。
(二)如何在新位置添加支座
无论您在何处添加支座,前提都是这个位置必须有实际的支撑构件。如果您的图纸上此处有柱、墙或其他梁,但软件未识别,您就需要手动告诉软件谁是这个“支撑物”。
方法一:直接使用“编辑支座”功能(最常用)
这是最直接的设置或修改支座的方法。
选择目标梁:先左键选中您需要修改跨数的这根基础梁。
启用编辑支座:在顶部工具栏或左侧“梁二次编辑”分组中找到 【编辑支座】 功能并点击。
设置新支座:
退出:全部修改完成后,按键盘上的 ESC 键或在空白处右键点击“取消”,即可退出编辑状态。
方法二:通过“设置支座”功能指定
此功能的作用是手动为单根梁一次性指定所有支座。
核心问题:基础层的支座如何确定?
这正是您之前问题的关键。在基础层,筏板本身不能直接作为梁的支座。您需要根据结构图纸来判断,真正支撑这根基础梁的到底是什么。您可以参考下表来判断并操作。
| 解决路径 | 核心思路 | 关键操作 | 适用情况与注意事项 |
|---|---|---|---|
| 依据图纸确定真实支座 | 遵循设计,找到模型里真实的“支撑物”。 | 仔细核对图纸,通常在梁下方有柱、剪力墙、桩承台或独立基础。在软件中,将这些已有的图元设置为支座。 | 这是最规范的做法,需要仔细核对基础平面布置图。 |
| 为梁创建“虚拟支座” | 软件需要一个“支撑物”作为设置依据。 | 如果图纸上该位置有支座,但您建模时漏画了,您需要补画该构件(如一个承台)。如果该位置设计上就是筏板直接支撑,可临时绘制一个小尺寸的虚拟构件(如100x100mm的柱)作为支点,设置完成后再删除。 | 此方法用于软件操作变通。操作后必须“重提梁跨”,并检查钢筋三维确保计算合理。 |
关键操作回顾与建议
设置好支座后,您上次提到的 【重提梁跨】 功能就能正确识别出新的跨数了。完成所有调整后,务必使用【校核梁图元】功能检查一遍,确保软件识别的跨数与您的图纸标注完全一致。
核心原则:三角形标记是支座的结果,而不是原因。要增加支座,本质是为梁找到支撑的构件图元。
