1. 教学分析

1.1 授课信息

教学内容

变压器基本结构

课程名称

电机与电气控制

授课形式

理实一体化

专业名称

电气自动化技术

授课对象

电气2401

授课学时

2课时

1.2 教学目标

知识目标

能力目标

思政目标

1. 掌握变压器的结构。

2. 掌握变压器铭牌参数的含义，了解变压器的分类。

1. 能够完成对变压器结构以及主要部件的识别。

1.培养学生严格按照生产实践的标准进行工作的学习习惯；

2.培养学生团结、协作及良性竞争的精神；

3.培养学生自己获取信息的能力及自学能力；

1.3 教学重点难点

教学重点

教学难点

1.变压器的结构

1.变压器的结构

2. 教学过程

【引入】交流电能如何转变成同频率的另一种电压等级的交流电能？

新课讲解

任务一 变压器基本结构

知识链接：

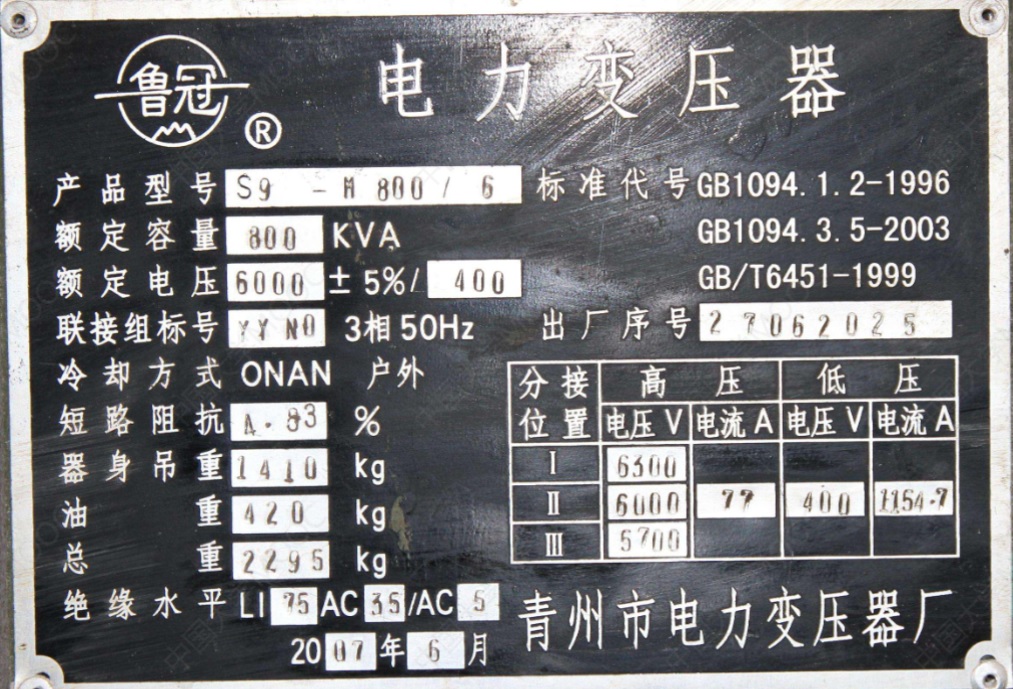

一、变压器的基本知识

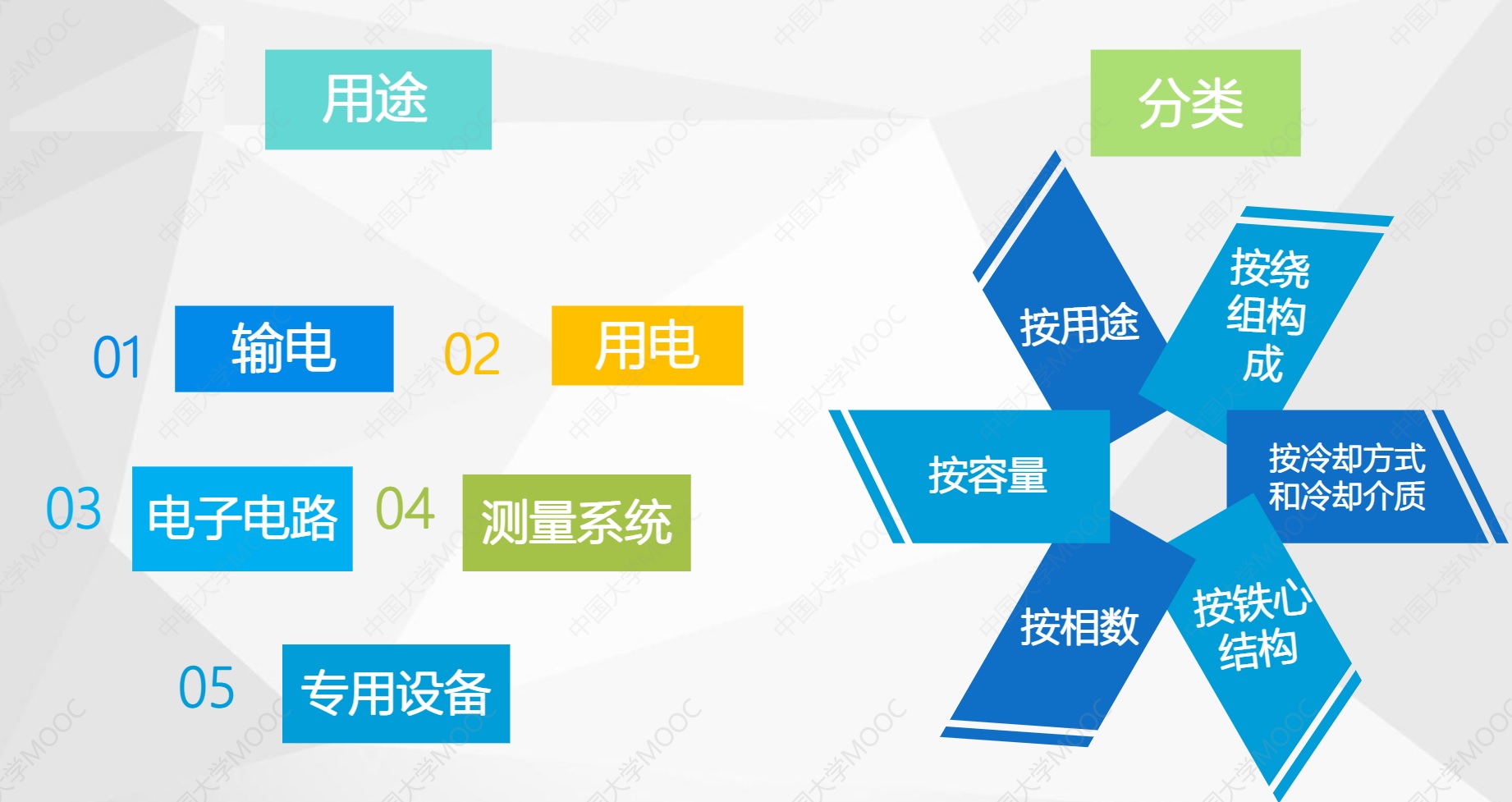

1、变压器的分类

（1）按绕组构成的不同分：单绕组、三绕组和双绕组变压器。

（2）按用途分：电力变压器、特种变压器。

（3）按铁心结构的不同分：壳式和心式变压器。

（4）按相数的不同分：单相、三相和多相变压器。

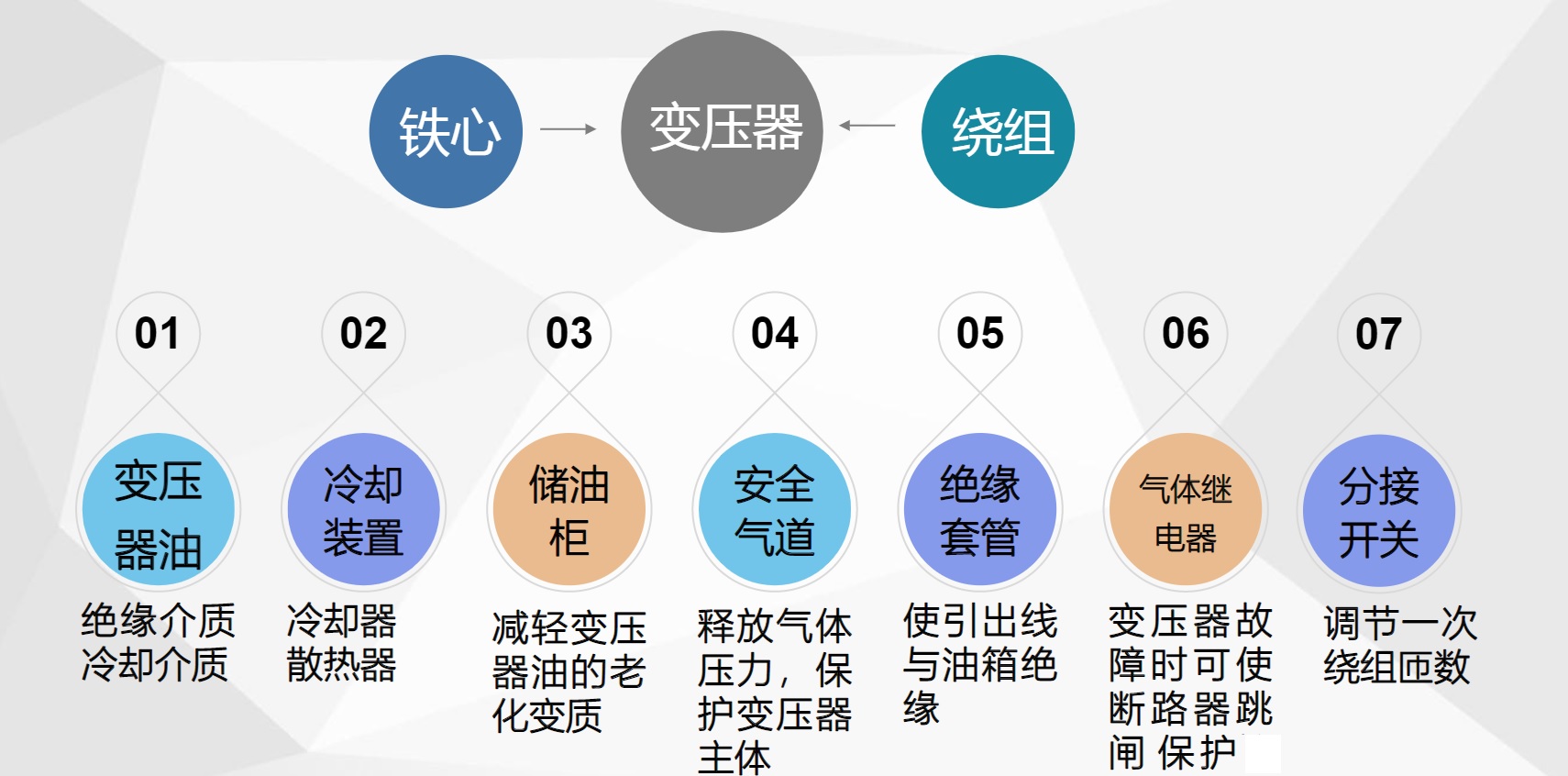

2、变压器的结构

（1）铁心

三相电力变压器铁心均采用心式结构，交叠式的叠装工艺。交叠式铁心优点是各层磁路的接缝相互错开，气隙小，空载电流小，且铁心的夹紧装置简单经济，可靠性高；不足之处是铁心及绕组的装配工艺较复杂。

（2）绕组

三相变压器绕组一般采用绝缘纸包的扁铜线绕成结构形式与单相变压器一样有同心式绕组和交叠式绕组。

（3）油箱和冷却装置

为了铁心和绕组的散热和绝缘，将其放置在变压器油内，为了增加散热面积，在四周装有散热片，容量大于10000KVA的电力变压器，采用风冷或强迫油循环冷却装置。

（4）保护装置：气体继电器、防爆管（安全气道）

【学生实践】分组分别对照实物，指出变压器的各个部件，并对各部件的功能和作用，做简要描述，小组长总结发言。

小结：1. 变压器的分类     2.变压器的结构

作业：1、完成E课堂作业

3.教学反思

1.经过反复案例训练与课后拓展知识巩固相结合，有助于促进学生强化吸收，理解消化。

2.分组协同完成任务能够促进学生之间的团队合作，但针对个别基础不够扎实的学生，利用线上与线下混合答疑辅导的方式进行辅导，努力做到一起进步。
