三相异步电动机的基本结构

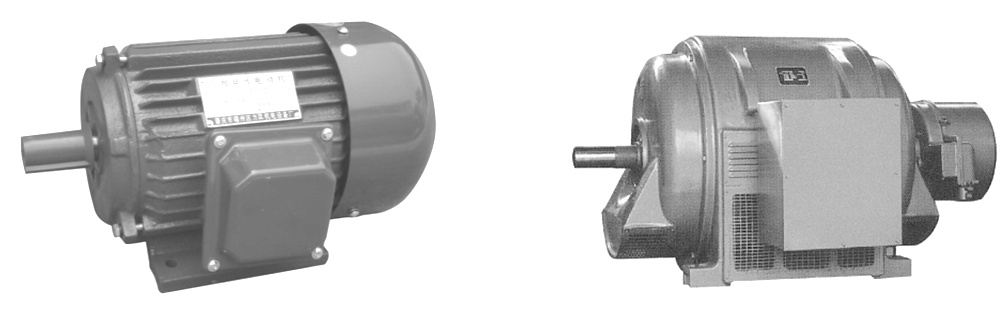

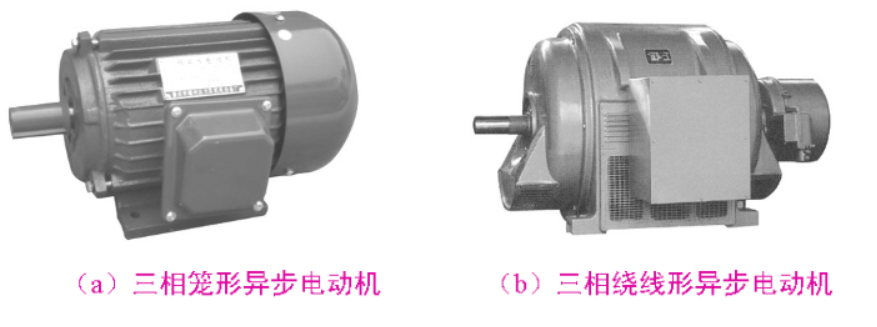

三相异步电动机的种类很多，按照其转子结构的不同，可分为笼形异步电动机和绕线形异步电动机；按照其外壳防护方式的不同，可分为开启型、防护型和封闭型三相异步电动机；按照尺寸的不同，可以分为大型、中型、小型三相异步电动机。常见的三相异步电动机的外形如图所示：

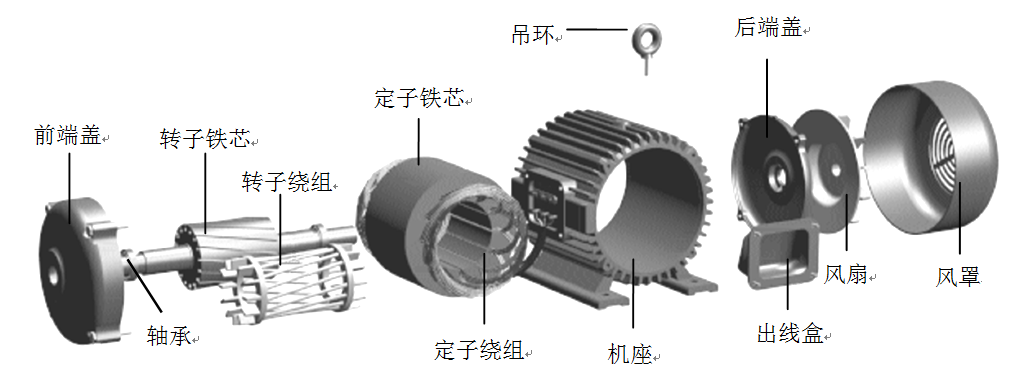

虽然三相异步电动机的种类很多，但基本结构相同，都是由定子和转子两大部分组成，定子和转子之间有空气隙。此外，三相异步电动机还有端盖、轴承、机座、风扇、风罩、接线盒、吊环等部件，如图所示。

1．定子部分

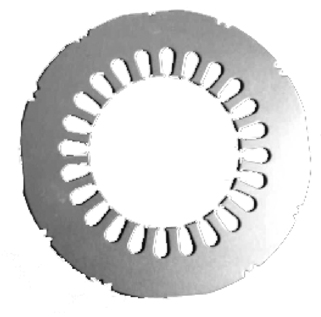

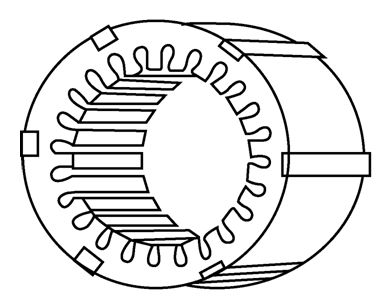

定子铁芯装在机座里，是异步电动机主磁通的一部分。

它由0.35～0.5 mm厚的硅钢片叠压而成，有良好的导磁性能，且表面涂有绝缘漆，能够减少交变磁通通过铁芯时引起的涡流损耗。定子铁芯的内圆上冲有均匀分布的槽口，槽内嵌放定子绕组。

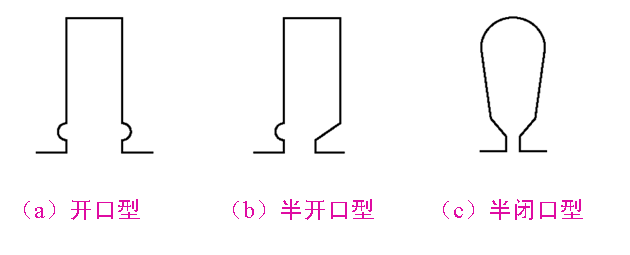

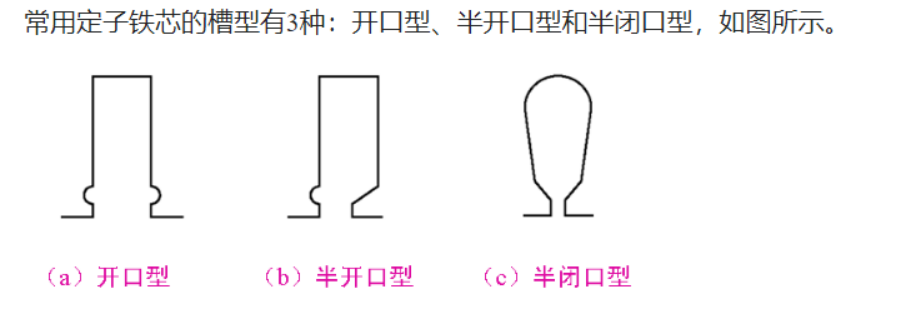

常用定子铁芯的槽型有3种：开口型、半开口型和半闭口型，如图所示。

开口型的槽口宽度与槽宽相等，用以嵌放成型绕组，主要用在高压电动机中；半开口型的槽口宽度为槽宽的一半或者稍大一点，也可以嵌放成型绕组，一般用在大中型低压电动机中；半闭口型的槽口宽度小于槽宽的一半，故其绕组嵌线和绝缘处理比较困难，但电动机的效率和功率因数都很高，一般用在小型低压电动机中。

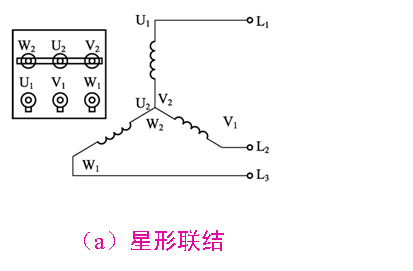

三相异步电动机的3个绕组是相互独立的，每个绕组为一相，在空间上相差120°，其结构完全对称，一般有6个出线端，即U1，U2，V1，V2，W1，W2，出线端均接在引线盒内，绕组的排列如图所示，可以接成星形（Y）或三角形（△）。

2．转子部分

转子铁芯一般由0.35～0.5 mm厚的硅钢片叠压而成，是电动机主磁通磁路的一部分，其外圆上也均匀分布着槽孔，用来安放转子绕组。一般小型异步电动机的转子铁芯直接套压在转轴上，大中型异步电动机的转子铁芯先套压在转子支架上，然后再套装在转轴上。

1 ）笼形转子

笼形转子通常有铜排转子和铸铝转子两种结构形式。

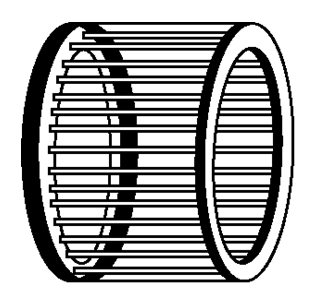

在转子铁芯的每个槽中放置没有绝缘的铜条，在铜条的两端用端环把铜条连接起来，形成一个笼子的形状，称为铜排转子。

将转子的刀条和端环风扇的叶片用铝液浇铸在一起可形成铸铝转子。

铸铝转子适用于中小型异步电动机。

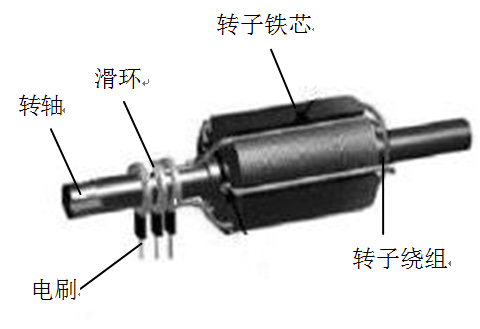

2 ）绕线形转子

绕线形转子的绕组同定子绕组类似，也是按一定规律分布的三相对称绕组，一般用星形联结。

绕组的三相引出线分别接在转轴的3个滑环上，通过电刷装置引出，与外部电路的变阻器相连（变阻器也采用星形联结），调节变阻器的阻值可以改变电动机的转速，从而改善电动机的运行性能。

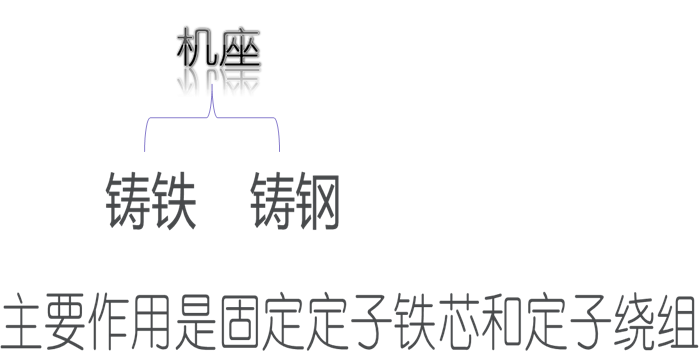

3．其他部分

二、三相异步电动机的铭牌

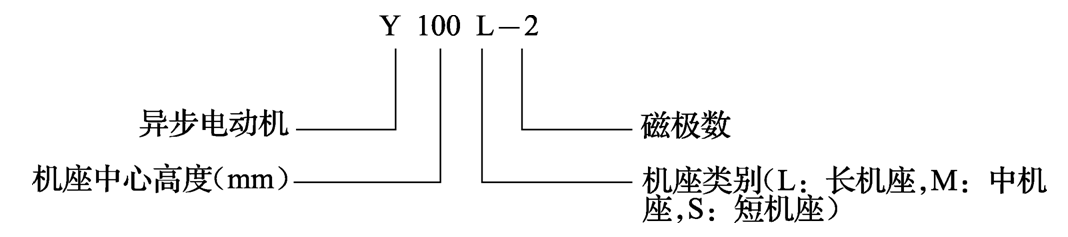

1．型号

为了适应不同用途和不同工作环境的需要，将电动机制成不同的系列（如Y系列、Y2系列、YB系列等）。每种系列用各种型号表示。

2．额定值

1 ）额定电流

2 ）额定电压

3 ）额定功率

4 ）额定转速

5 ）额定频率

3．接法

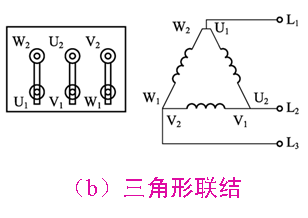

接法是指电动机三相定子绕组与交流电源的连接方法，分为星形联结和三角形联结，符号分别为Y和△（D）。若铭牌上标有两个电压值如380/220 V，接法为Y/△，则表明当电源线电压为380 V时应采用星形联结；当电源线电压为220 V时应采用三角形联结。

4．工作制

1 ）连续工作制，电动机可以在额定状态下长期连续运行，不受时间限制。

2 ）短时工作制，指电动机按铭牌值工作时只能在规定的时间内短时运行。

3 ）周期断续工作制，指电动机按铭牌值工作时，每运行一段时间就要停止一段时间，如此按一定周期重复运行。

5．绝缘等级

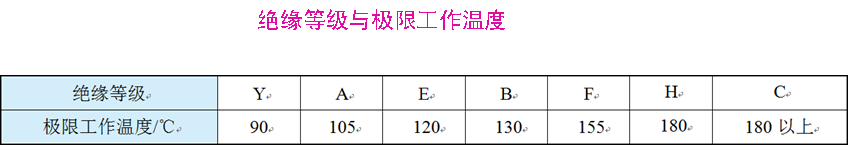

绝缘等级是指电动机各绕组及其他绝缘部件所采用绝缘材料的耐热能力，即三相异步电动机允许的极限温度。绝缘材料按耐热能力可分为7个等级，见表。

6．防护等级

防护等级是指电动机外壳的防护等级，IP是防护等级标志符号，它后面的两位数字分别表示电动机的防固体和防水的能力。数字越大，防护能力越强。如IP11是开启型，IP22，IP23是防护型，IP44是封闭型。
