教学案例2：水箱水位自动调节系统

            水箱水位自动调节系统


任务提出

储水箱中注入适量水。系统上电后，按下启动按钮，电磁阀打开，备用水箱中的水流入储水箱中，液位传感器工作，触摸屏显示水位高度。当水位到达高液位时，电磁阀关闭，不再进水。延时6秒后，抽水泵开始工作，将水抽入备用水箱中，抽水速度由模拟量来控制。当储水箱中水位低于低液位时，停止抽水。

任务实施

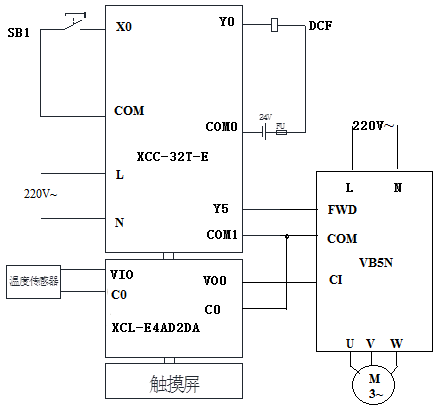

1、硬件接线


2、设置变频器参数

1．恢复变频器工厂默认值：P3.01=10

2．设置频率给定和命令给定参数：

表1 率给定和命令给定参数



功能码



名称



出厂设定



设定值




P0.01



频率给定通道选择



0



6




P0.03



运行命令通道选择



0



1



 3. 设置其他参数：

                    表2 其他参数



功能码



名称



出厂设定



设定值




P1.00



模拟滤波时间常数



0.20s



0.20s




P1.01



VI通道增益



1.00



1.00




P1.02



VI最小给定



0.00V



0.00V




P1.03



VI最小给定对应频率



0.00Hz



0.00Hz




P1.04



VI最大给定



10.00V



10.00V




P1.05



VI最大给定对应频率



50.00Hz



50.00Hz




P1.16



CI 输入类型参数



0



1




P4.08



FWD/REV运转模式选择



0



0



 3、联机调试

1．通电检查：检查线路正确性，确保无误。

2．运行设备

3．总体调试
