三相异步电动机的换向实现水位的控制

一、实训目的

1、  训练并掌握实现交流电机的正反向、以及速度控制；

2、  掌握交流电机的控制方法。

二、实训内容

系统上电后，按下启动按钮，电磁阀打开，储水箱中的水流入进水箱中，液位传感器工作，触摸屏显示水位高度。当水位到达高位传感器时，电磁阀关闭，不再进水。同时，电气柜上绿色指示灯点亮。2秒钟后加热棒工作，温度传感器测量实时水温，并将其显示在触摸屏上。当水温到达26度时，停止加热。延时2秒后，抽水泵开始工作，将水抽入储水箱中。其先以5Hz工作，当水位低于350px时变为10Hz运行，水位低于200px时变为15Hz运行，当水位低于低位传感器时，水泵停止工作，同时，电气柜上红色指示灯点亮，绿灯熄灭。延时6秒钟后重复上述过程。按下停止按钮，则系统在运行完一次循环后停止。按下急停按钮，整个系统停止工作。

三、实训原理

1、  分析控制要求

根据题目要求，可知该电机运转的时序图如图1所示。

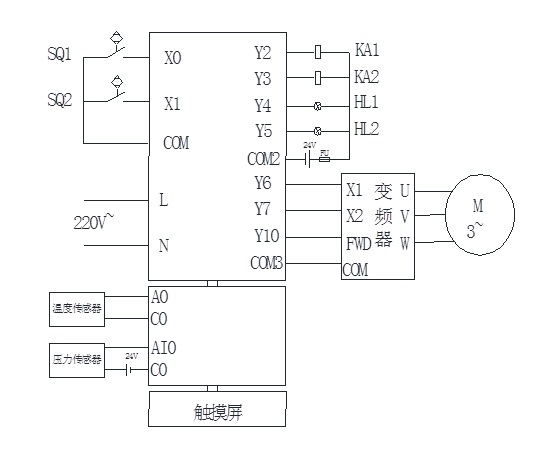

   四、电路安装接线

 电路连接按照图纸根据接线工艺要求和安全要求接线，所有导线应放入线槽，导线与连接的端子处套相应标识的编码管，变频器输出线与控制线分开布线，元器件的金属外壳应可靠接地。

五、电路调试

1.通电前检查电路情况。

2.通电后按启动按钮，观察接触器工作状况和电机运行状态，同时通过数码管监控变频器输出频率、电压、电流。

3.按停止和急停按钮观察电路的，观察电路的停止情况。

4.用电脑监控PLC软件的运行情况。
