1. 教学分析

1.1 授课信息

教学内容

三相异步电动机铭牌识读

课程名称

电机与电气控制

授课形式

理实一体化

专业名称

电气自动化技术

授课对象

电气2401

授课学时

2课时

1.2 教学目标

知识目标

能力目标

思政目标

1.了解铭牌参数的意义。

1能正确识别异步电动机铭牌数据，并选型；能测试与分析异步电动机的基本参数。

 1．养成认真负责的工作态度和严谨求实的工作作风；

2. 养成严格遵守劳动纪律、执行操作规程、注重安全生产和环境保护的职业操守；

3. 养成与别人和谐相处、互帮互助、团结协作的基本职业素养；

4. 培养学生愿意动脑和动手的习惯；

1.3 教学重点难点

教学重点

教学难点

1.三相异步电动机的铭牌主要参数

1.根据三相异步电动机铭牌，选用三相异步电动机

2. 教学过程

【引入】

一、如何选用三相异步电动机？

【讲授】

新课讲解

任务三 三相异步电动机铭牌识读

知识链接：

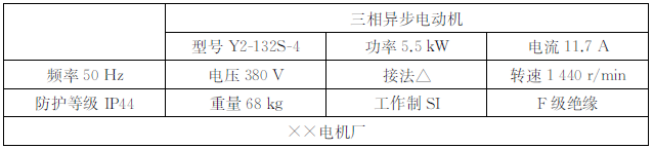

一、电动机铭牌的识读【根据电动机铭牌，演示主要参数识读方法】

（1）型号

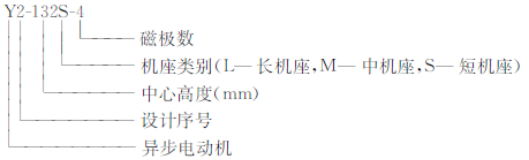

（2）额定功率（5.5kW）

表示电动机在额定工作状态下运行时，允许输出的机械功率（kW）。

（3）额定电流（11.7A）

表示电动机在额定工作状态下运行时，定子电路输入的线电流（Ａ）。

（4）额定电压（380V）

表示电动机在额定工作状态下运行时，定子电路所加的线电压（Ｖ）。三相异步电动机的额定功率与其他额定数据之间有如下关系

    ，为额定功率因数，为额定效率。

（5）额定转速（1440r／min）

表示电动机在额定工作状态下运行时的转速（r／min）。

（6）接法（△）

表示电动机定子三相绕组与交流电源的连接方法，对JO2、Y及Y2系列电动机而言，国家标准规定凡3kW 及以下者均采用星形联结；4kW 及以上者均采用三角形联结。

（7）防护等级（IP44）

表示电动机外壳防护的方式。IP44是开启型，IP22、IP23是防护型，IP44是封闭型。

(8)绝缘等级

表示电动机各绕组及其他绝缘部件所用绝缘材料的等级。绝缘材料按耐热性能可分为7个等级。目前国产电动机使用的绝缘材料耐热等级为B、F、H、C四个等级。

(9)定额工作制

指电动机按铭牌值工作时，可以持续运行的时间和顺序。电动机定额分连续定额、短时定额和断续定额三种。分别用S1、S2、S3表示。

①连续定额（S1）

表示电动机按铭牌值工作时可以长期连续运行。

②短时定额（S2）

表示电动机按铭牌值工作时只能在规定的时间内短时运行。我国规定的短时运行时间为10min、30min、60c及90min四种。

③断续定额（S3）

表示电动机按铭牌值工作时，运行一段时间就要停止一段时间，周而复始地按一定周期重复运行。每一周期为1min，我国规定的负载持续率为15%、40%及60%四种（如40%则表示电动机工作4 min就需休息6 min）。

【学生实践】三相异步电动机铭牌识读

小结：（1）三相异步电动机铭牌主要参数

作业：完成E课堂视频观看和知识点学习，根据课堂讲解和E课堂内容完成作业
