电机顺序启停控制

一、实训目的

1、  训练并掌握实现交流电机的顺序启停控制；

2、  掌握交流电机的控制方法。

二、实训内容

按下启动按钮SB1后，电机1启动，运转10秒后停止；在电机1启动5秒后电机2启动，运转5秒后停止；在电机1、2都停止时电机3启动，运转10秒后电机1又启动，运转10秒后又停止……按照这样的规律反复运行。当按下停止按钮SB2时，要求在当前工作周期的操作结束后，三台电机才同时停止。

三、实训原理

1、  分析控制要求

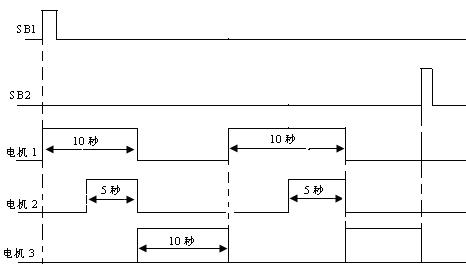

根据题目要求，可知该电机运转的时序图如图1所示。

图1三台电机运转的时序图

2、  分配PLC的输入输出点

表1输入输出点的分配表



输入			输出
输入   继电器	输入元件	作用	输出   继电器	输出元件	作用
X1	SB1	停止按钮	Y1	KM1	电机1运转
X2	SB2	启动按钮	Y2	KM2	电机2运转
			Y3	KM3	电机3运转

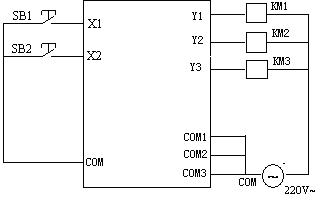

3、  画出接线图，如图2所示。

图2  I/O接线图

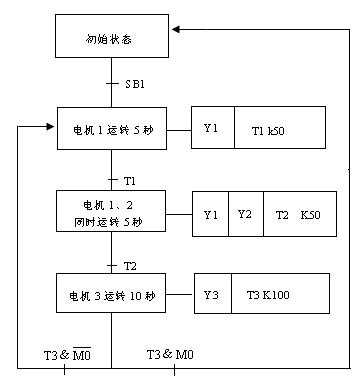

4、 根据时序图，画出程序流程图如图3所示。

                        图3 程序流程图

四、实训步骤（略）
