第三节   相平面法

              相平面法


本节内容

    1 基本概念

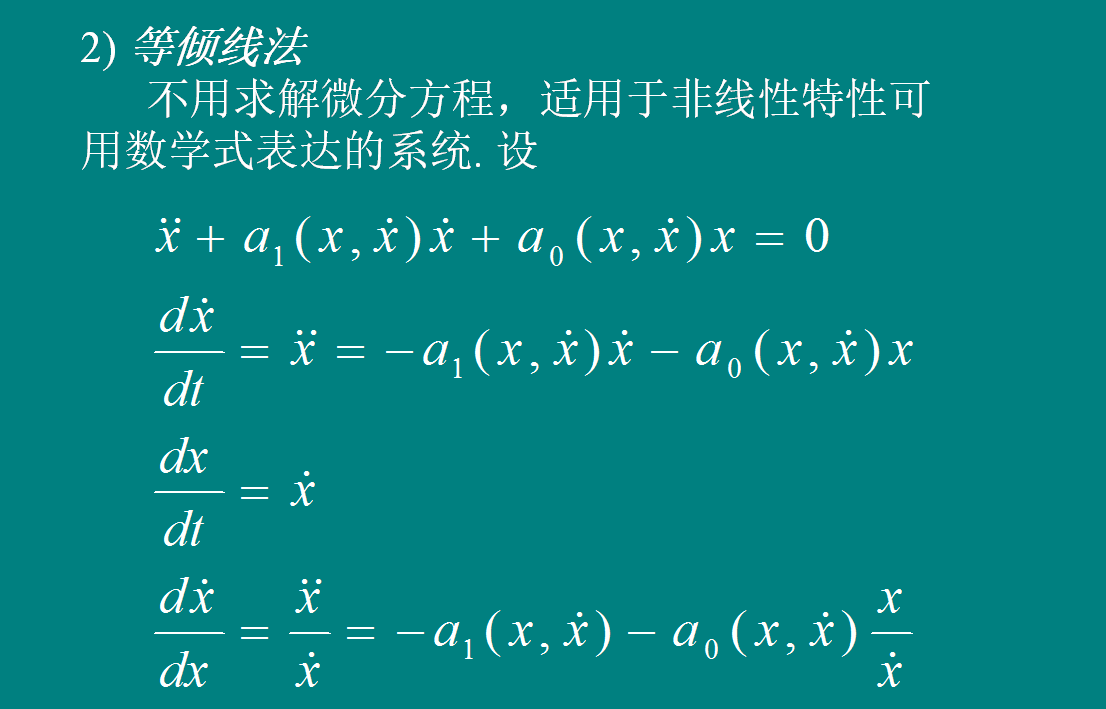

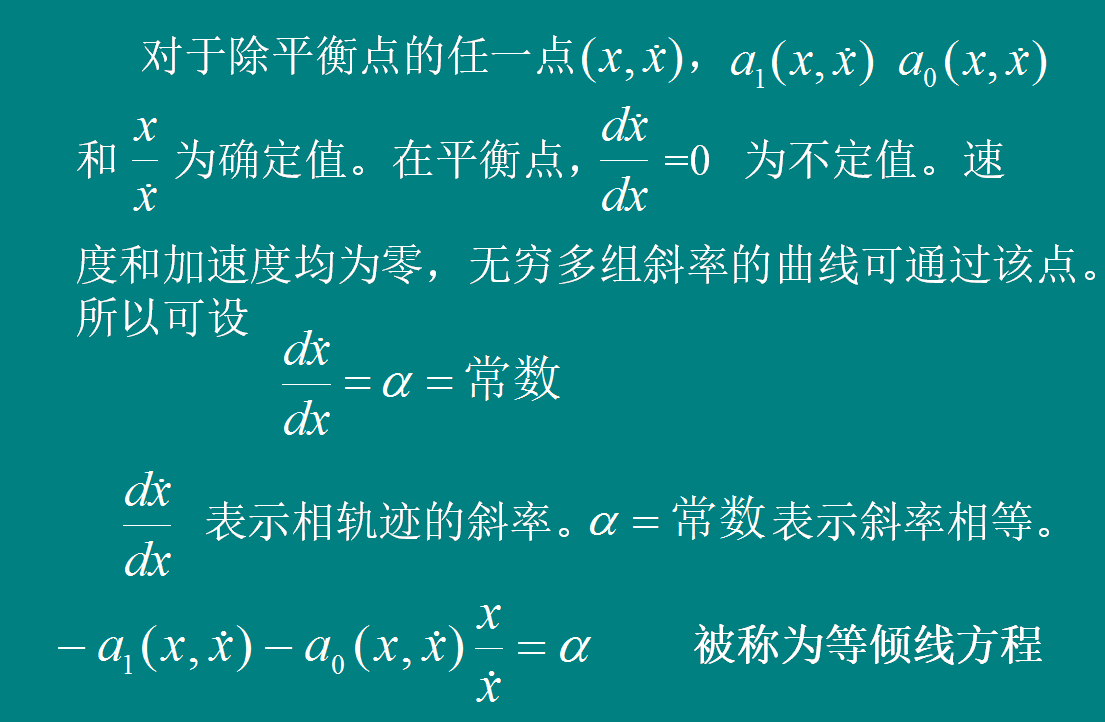

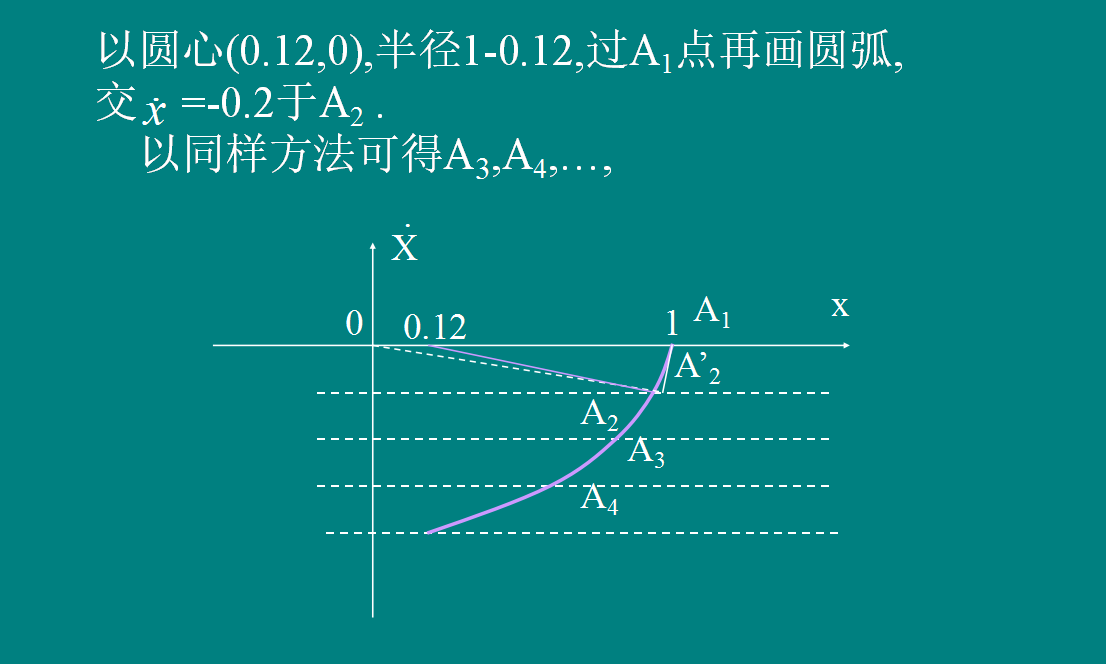

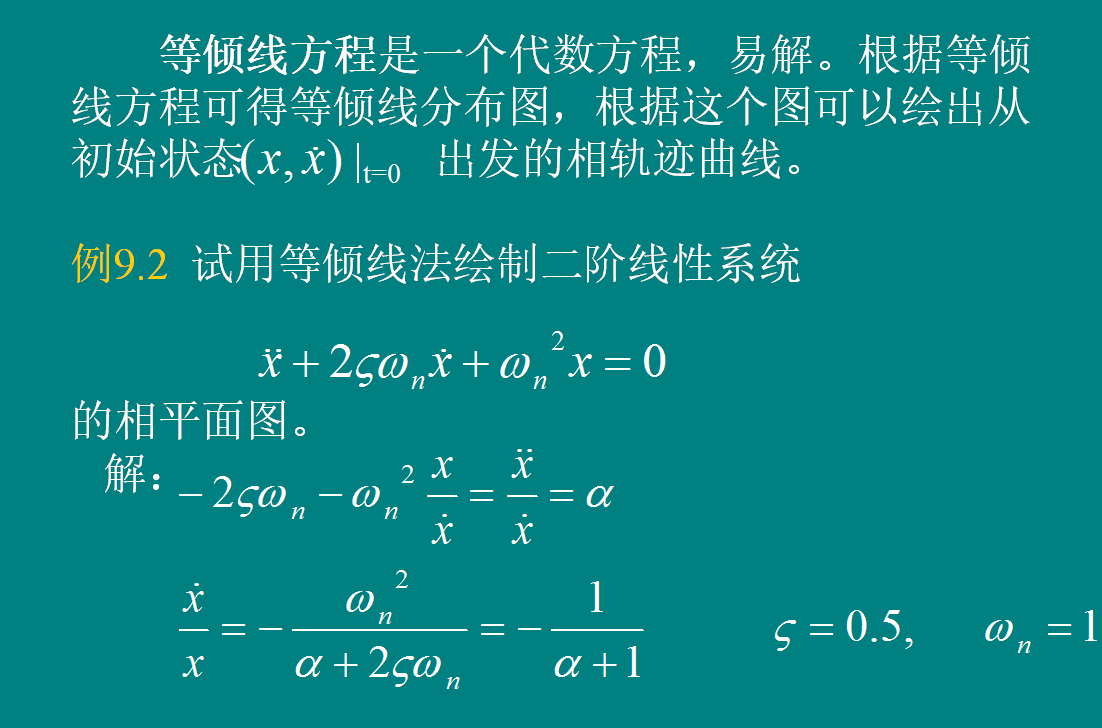

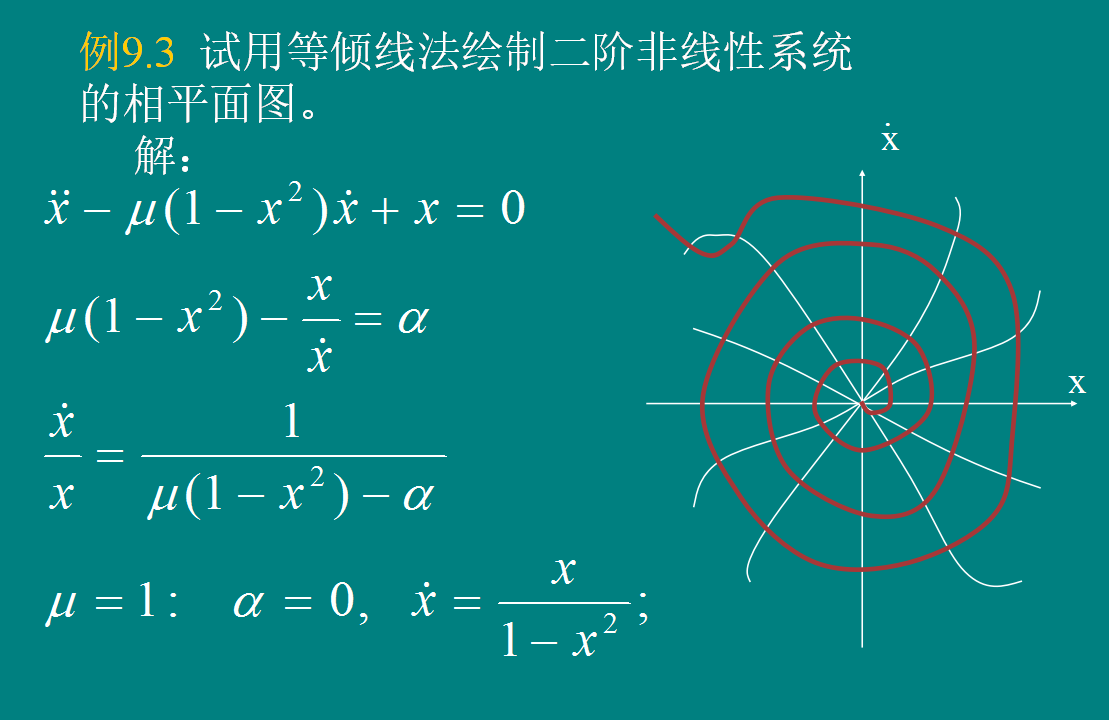

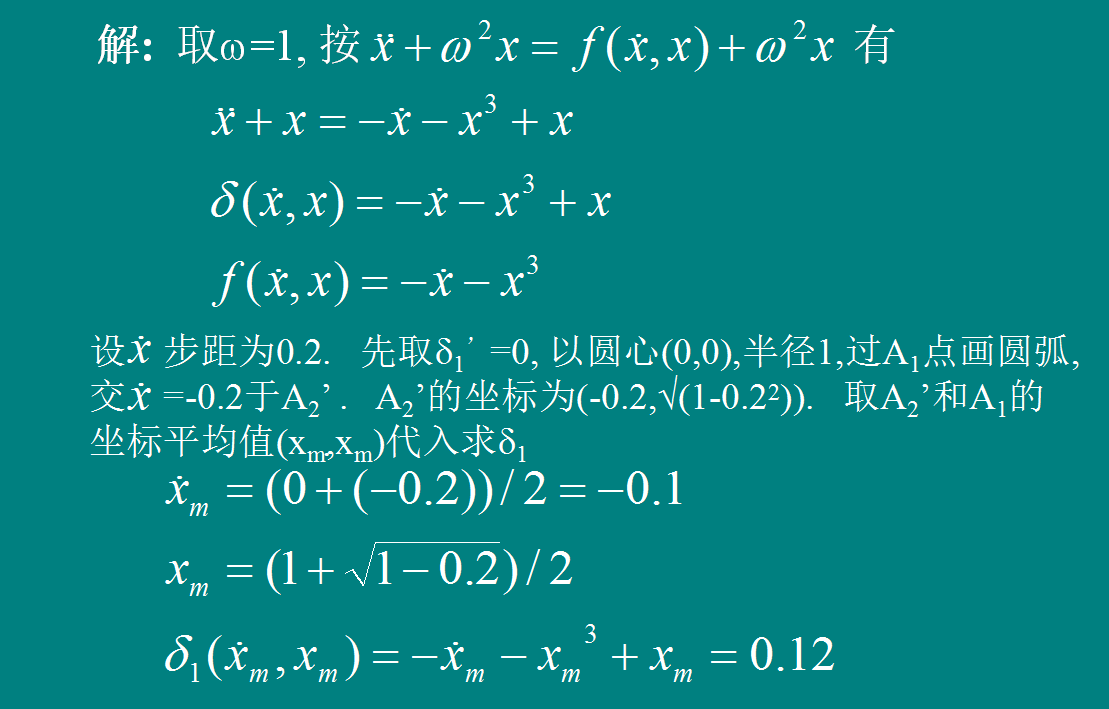

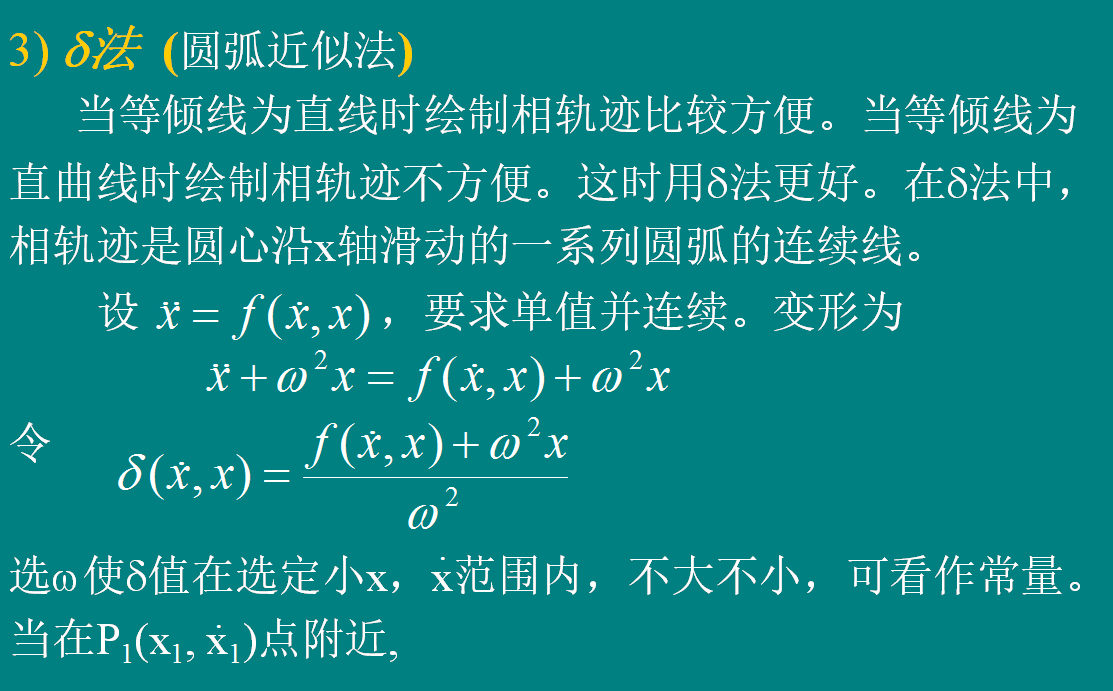

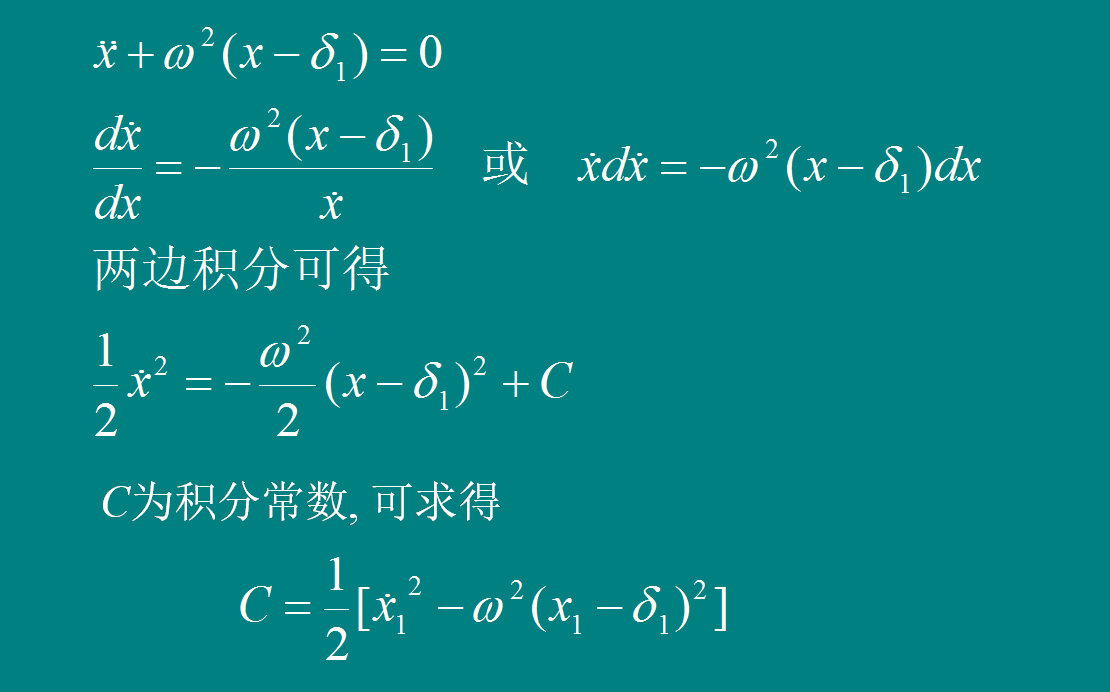

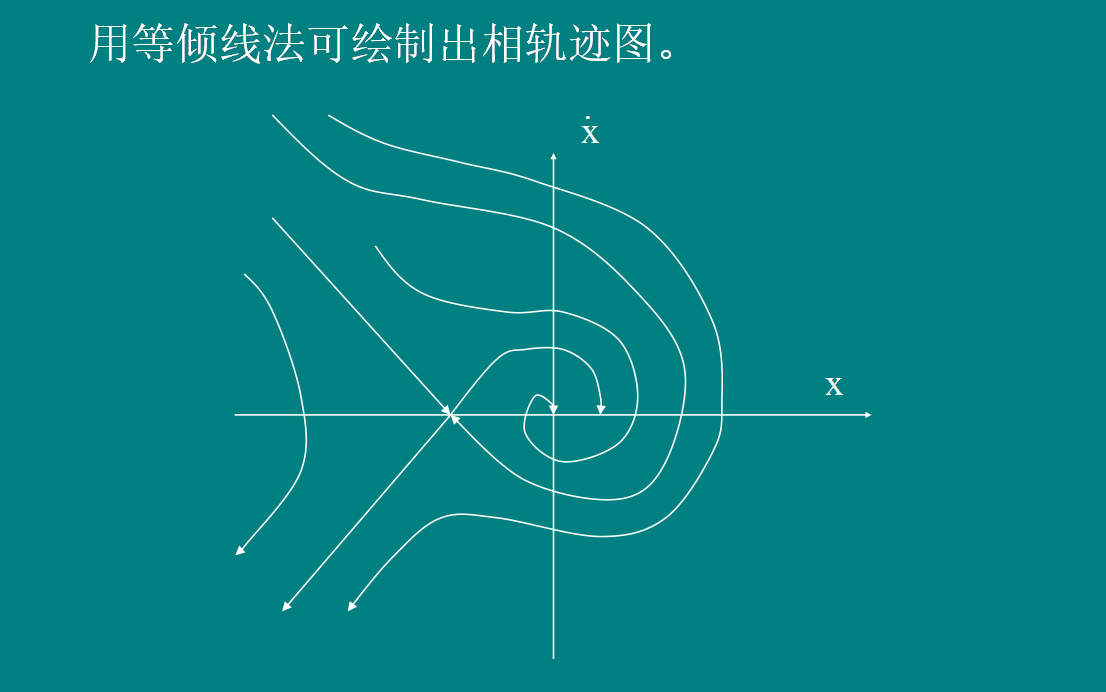

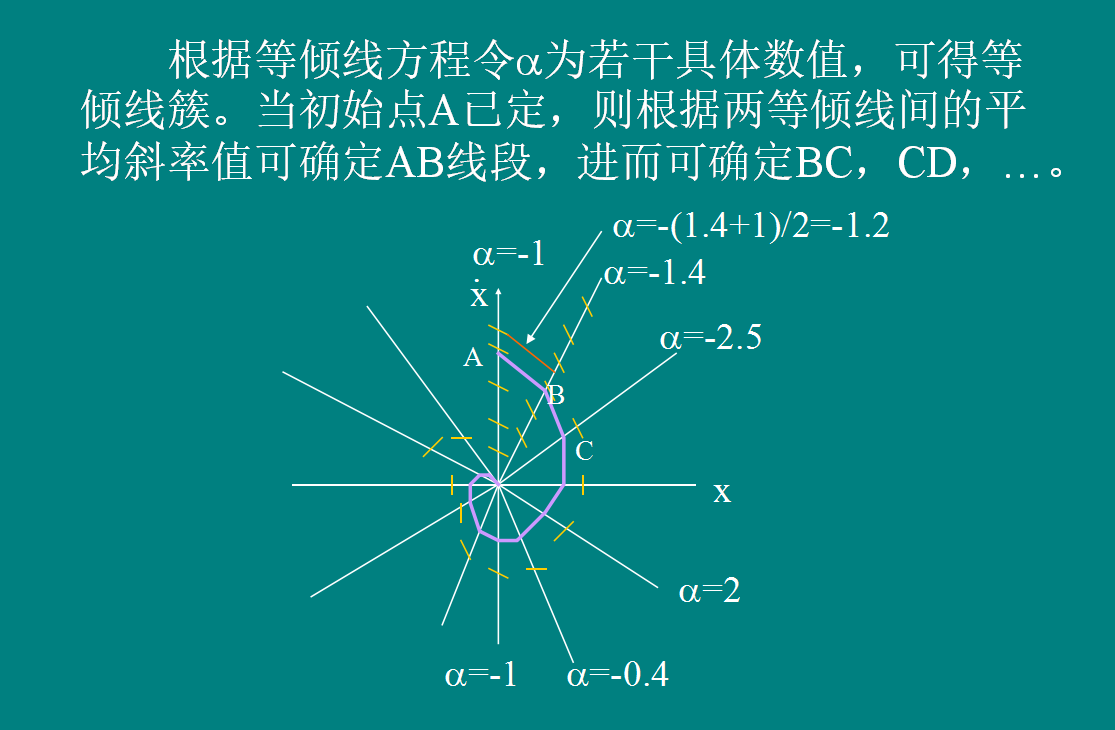

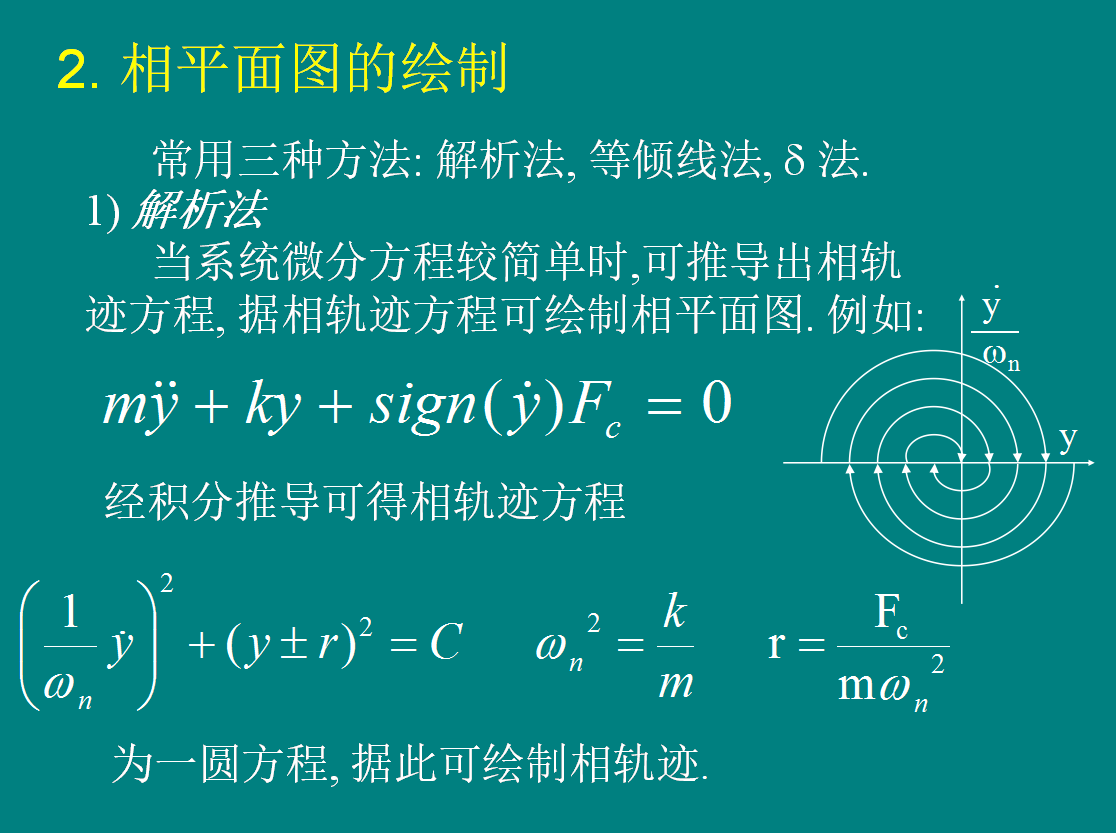

    2 相平面图的绘制

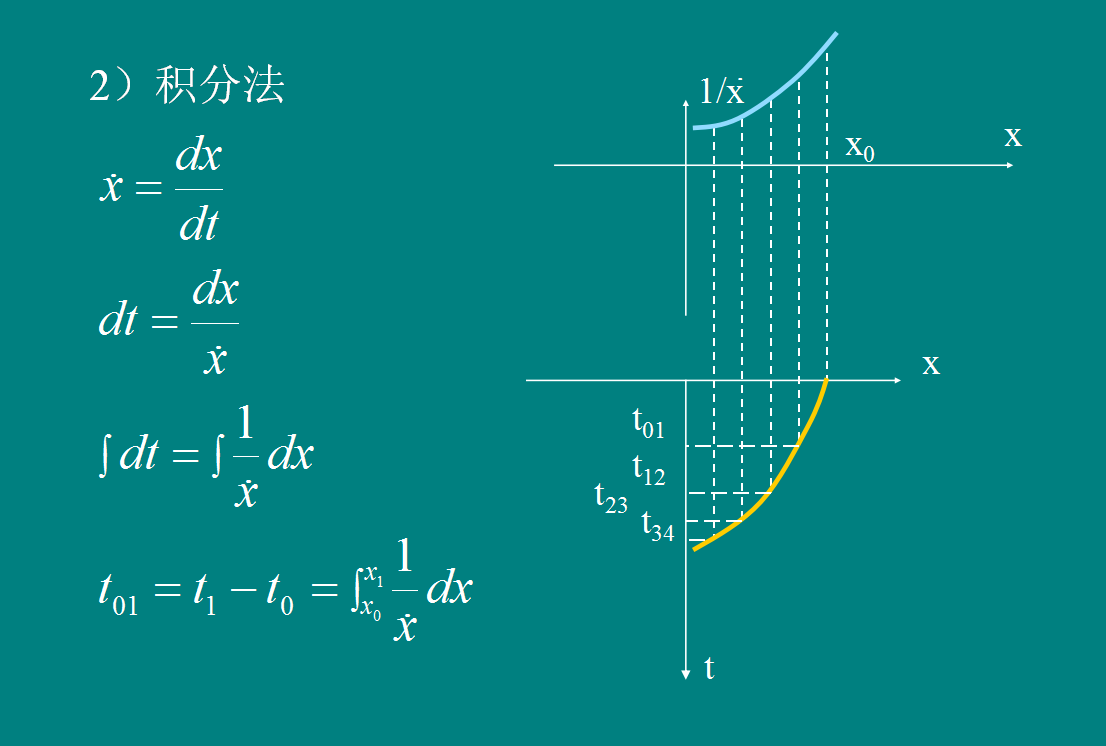

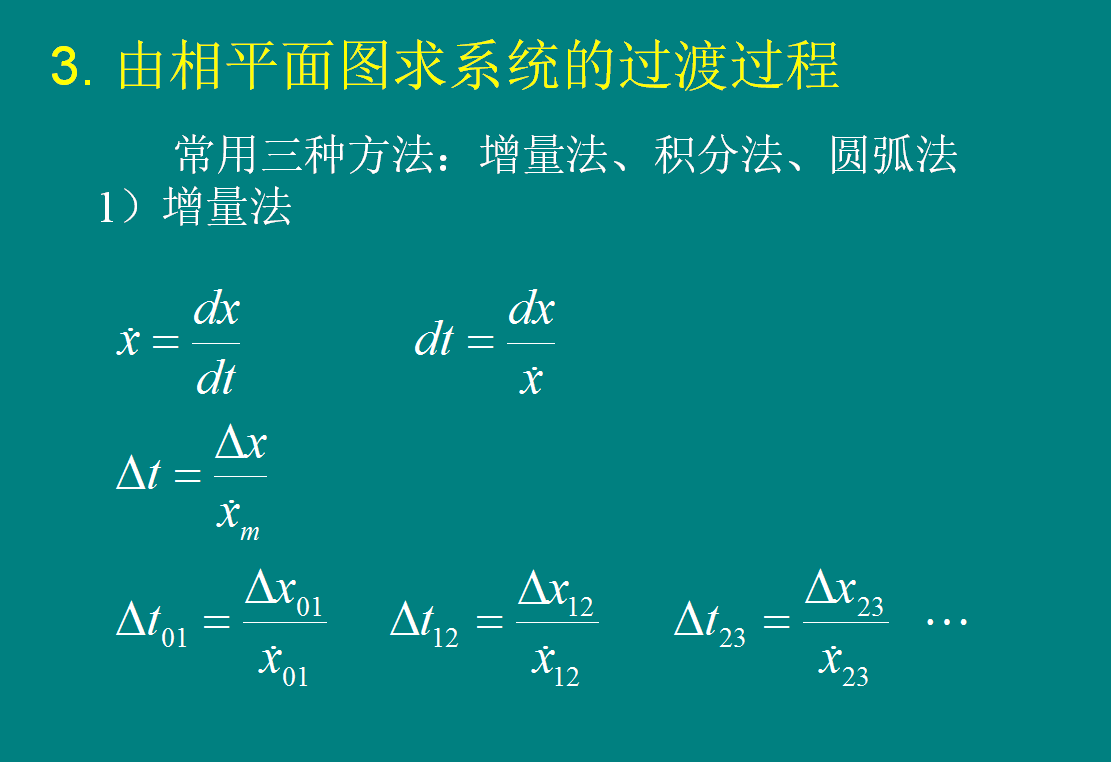

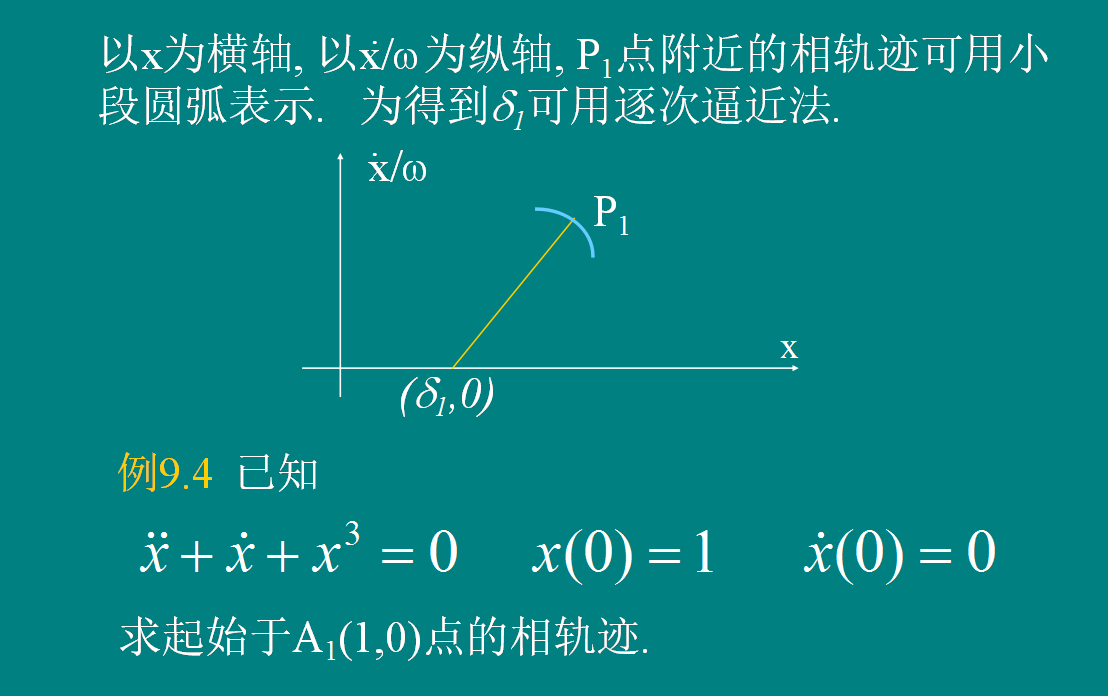

    3 由相平面图求系统的过渡过程

    4 奇点和极限环

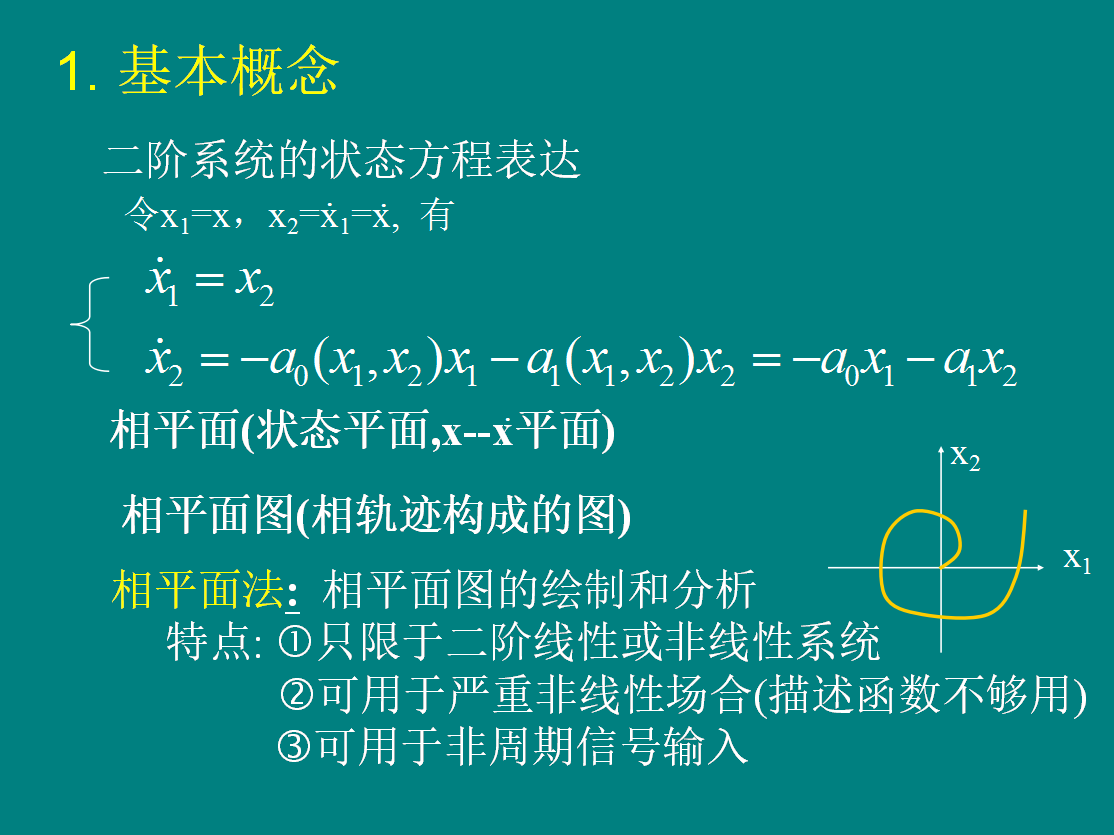

1. 基本概念

  非线性系统的相平面分析法是状态空间分析法在二维空间下的应用， 它是一种用图解法求解二阶非线性控制系统的精确方法。它不仅能给出系统的稳定性和动态性能信息，还能给出系统运行轨迹的清晰图象。

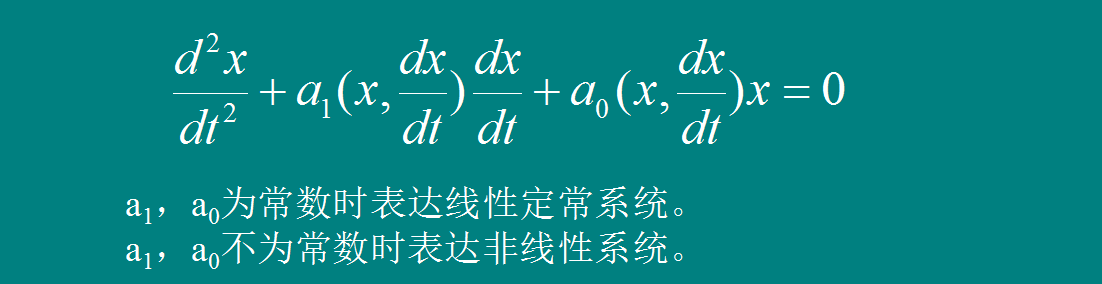

二阶系统的微分方程表达：

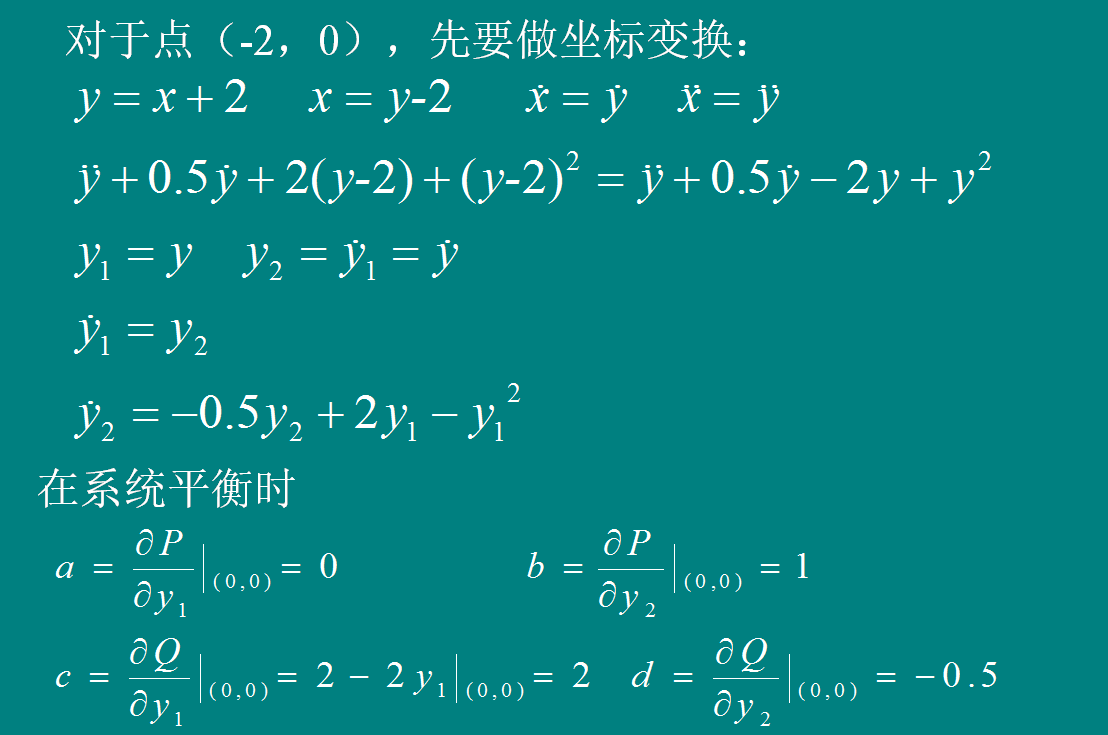

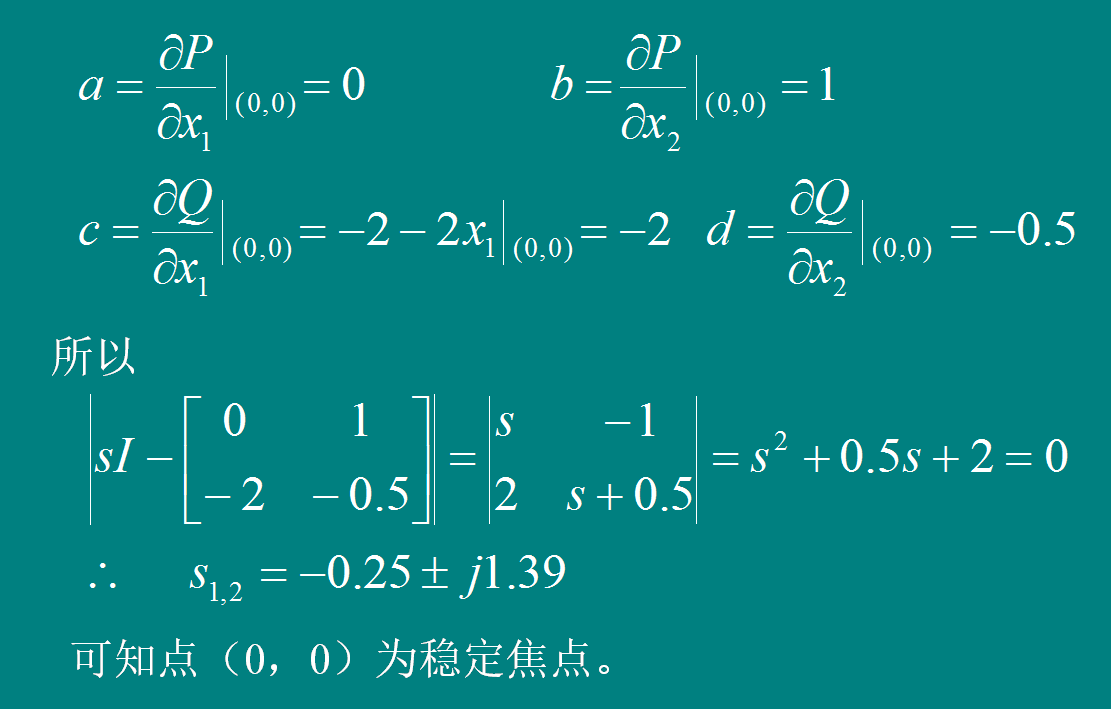

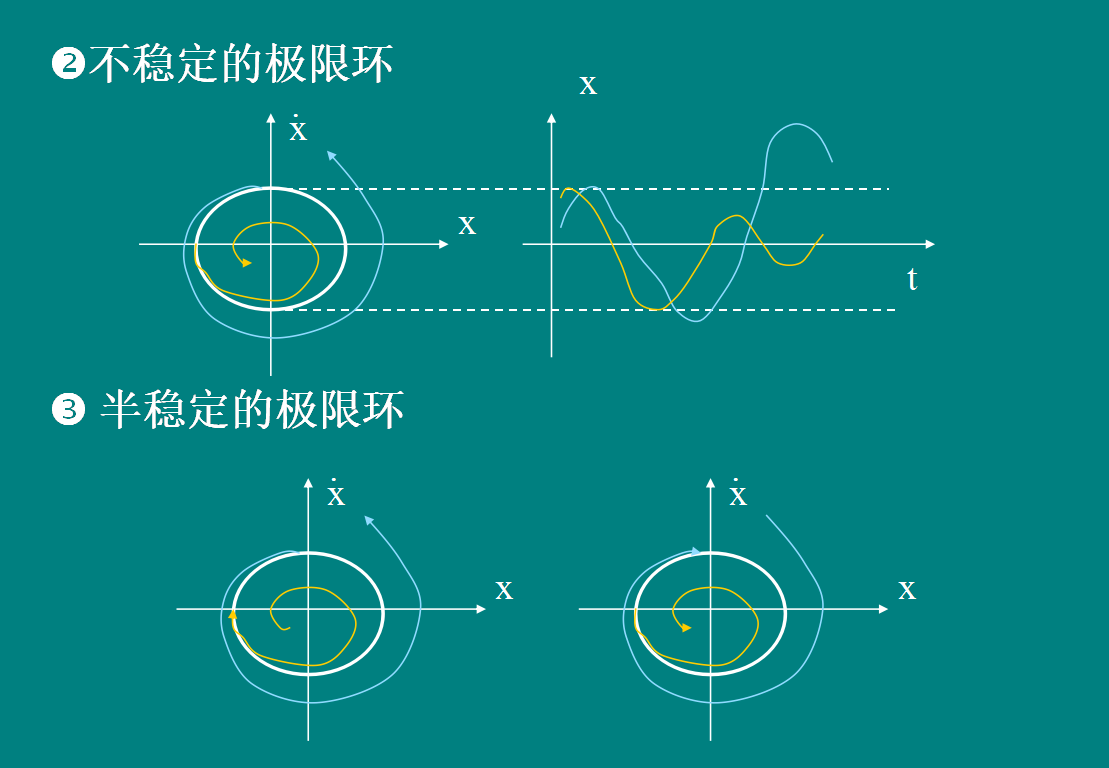

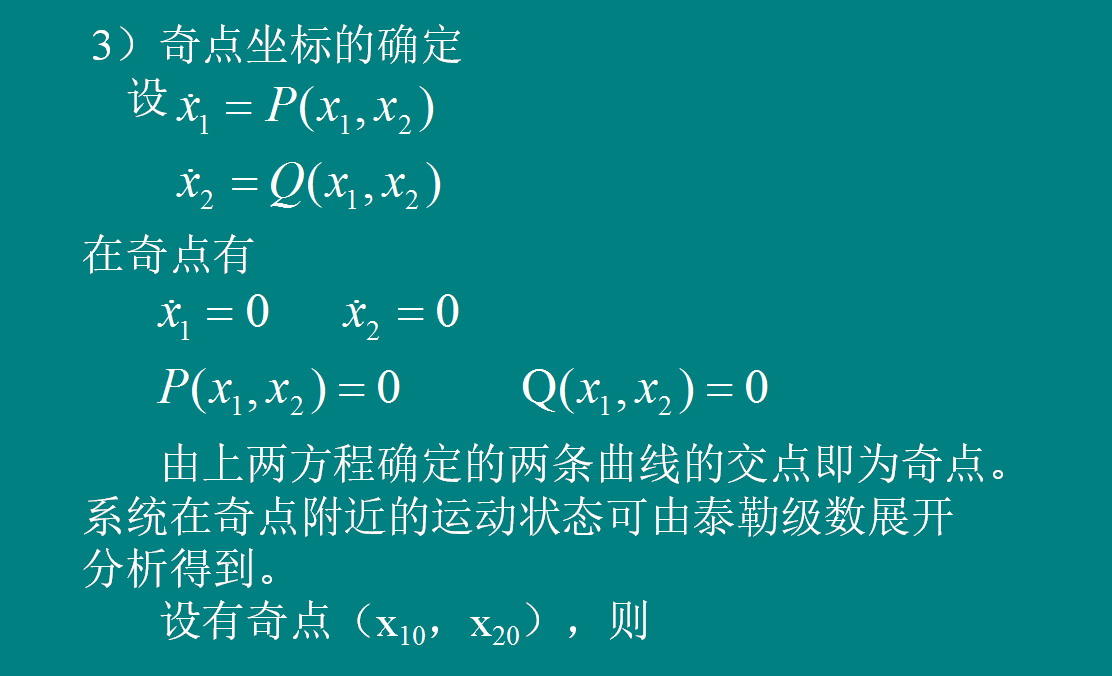

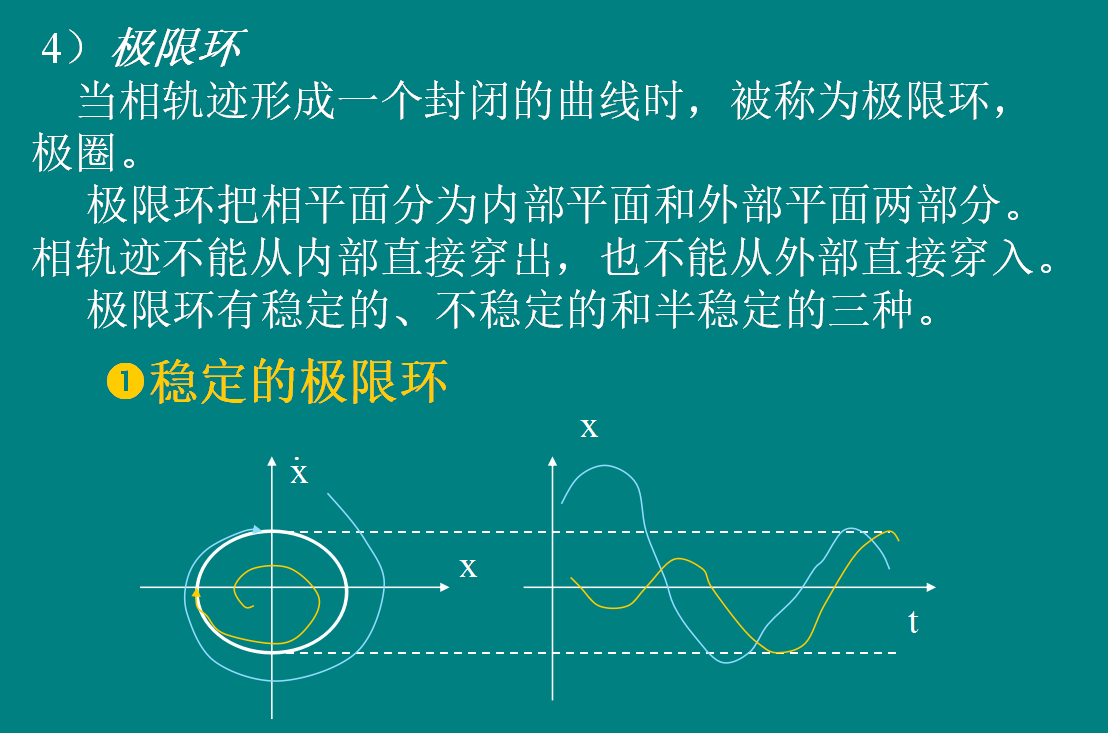

4. 奇点和极限环

 1）奇点的定义：

    速度x和加速度x都为零的点。

 奇点是系统的平衡点。在奇点处相轨迹的斜率为不定值。可以有无穷多条相轨迹趋近或离开奇点。

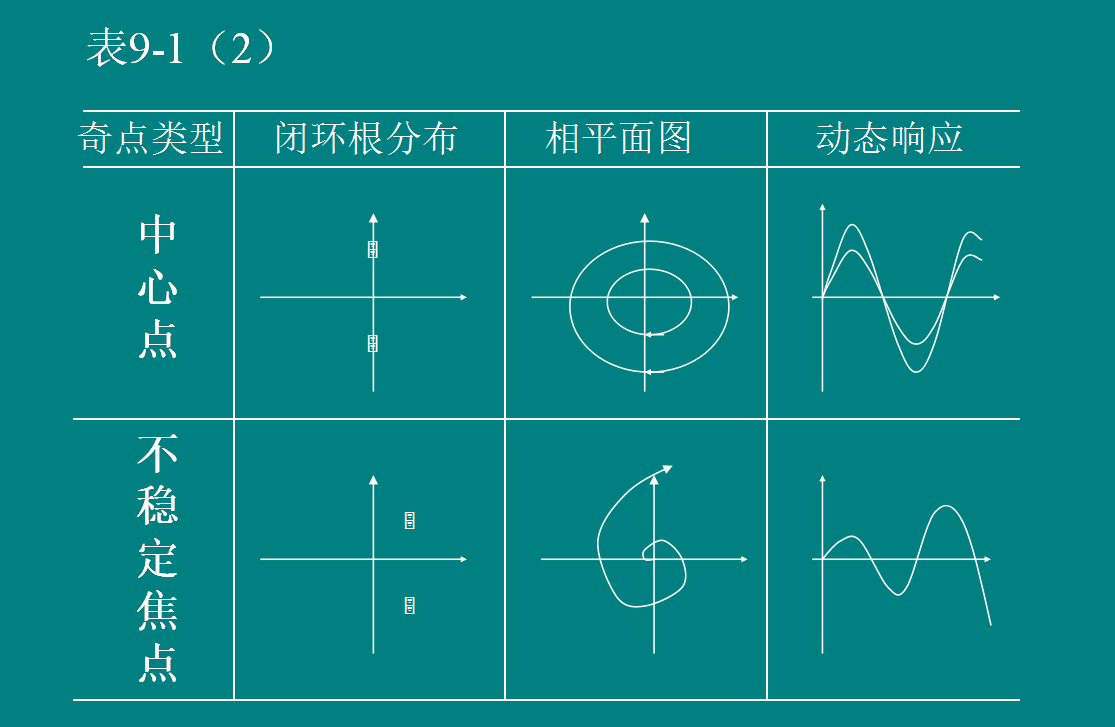

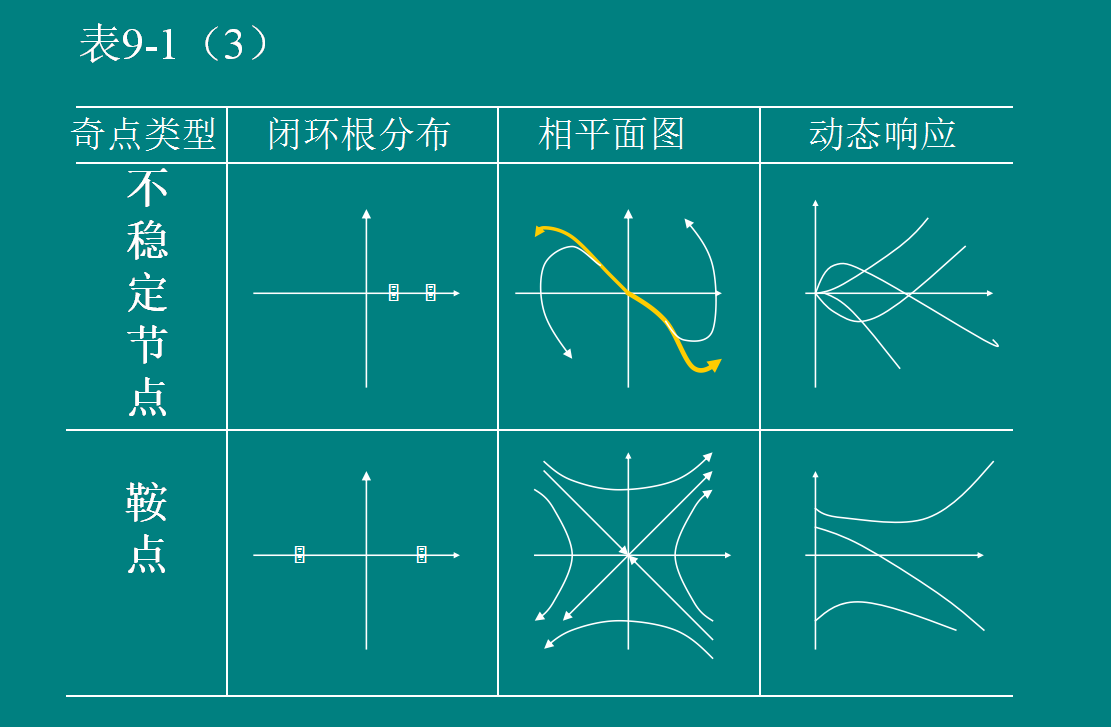

 2）奇点的类型   见表9-1，有

   稳定焦点

   稳定节点

   中心点

   不稳定焦点

   不稳定节点

   鞍点

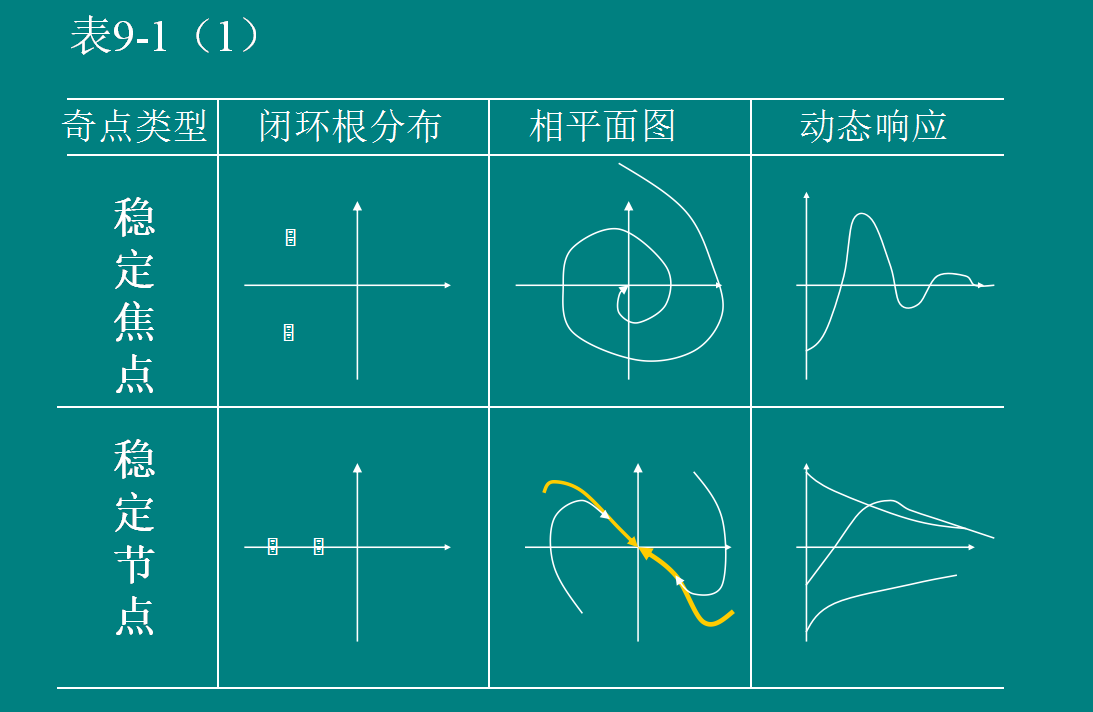

表9-1（1）
