第二节   描述函数法

            描述函数法


本节内容

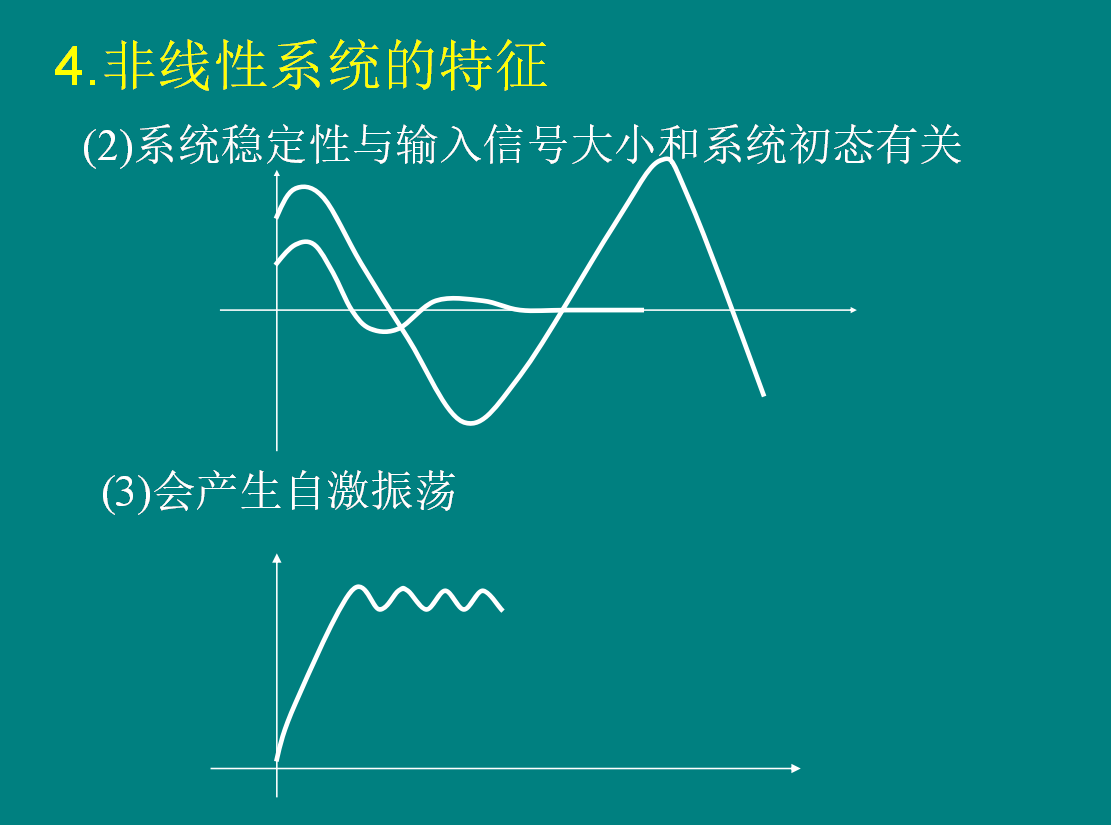

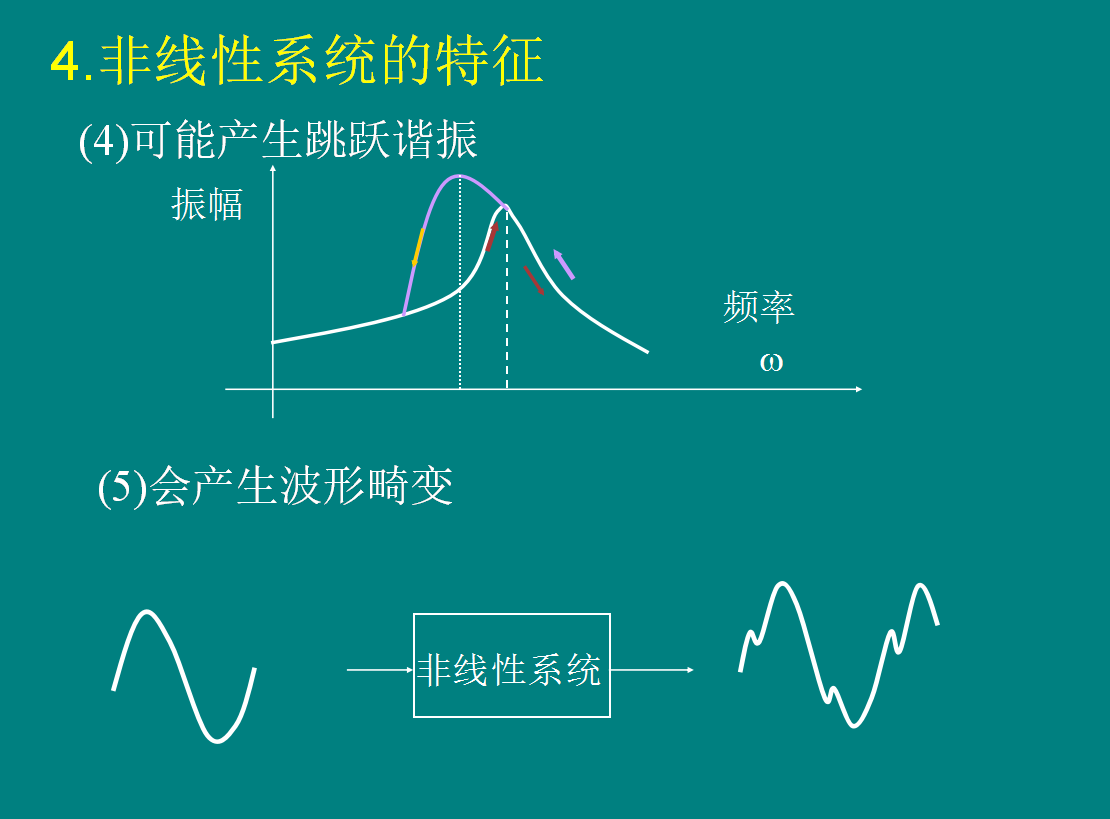

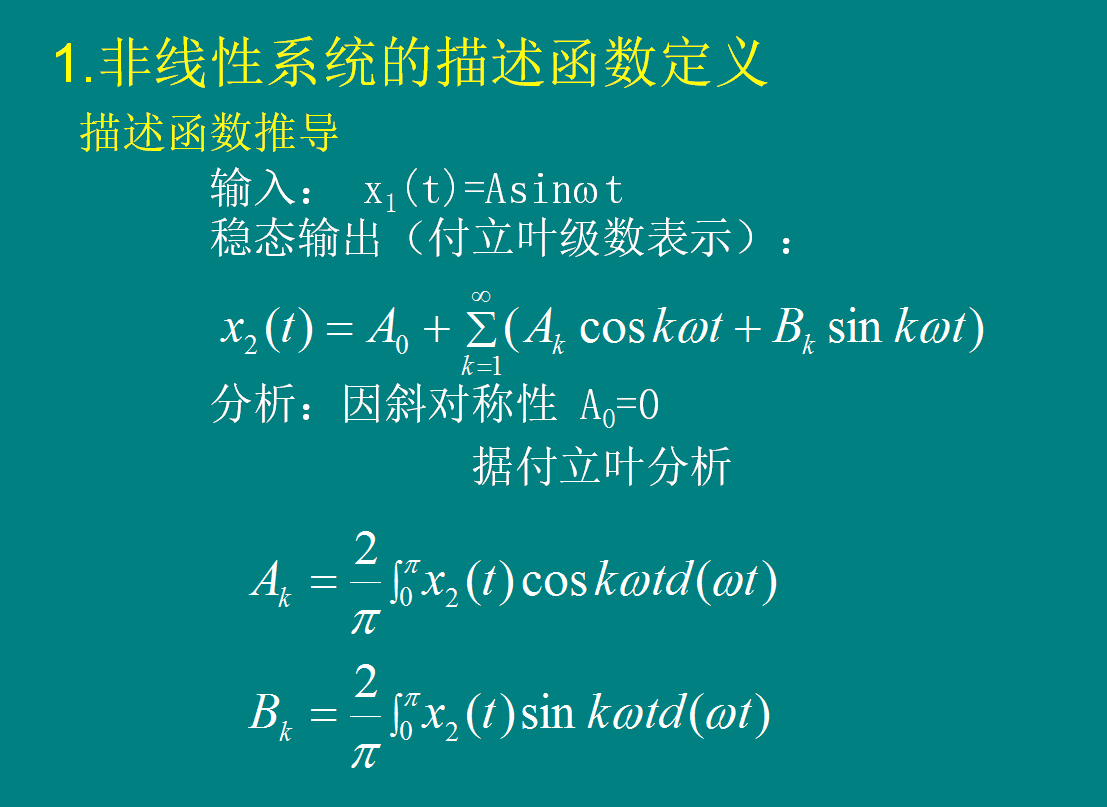

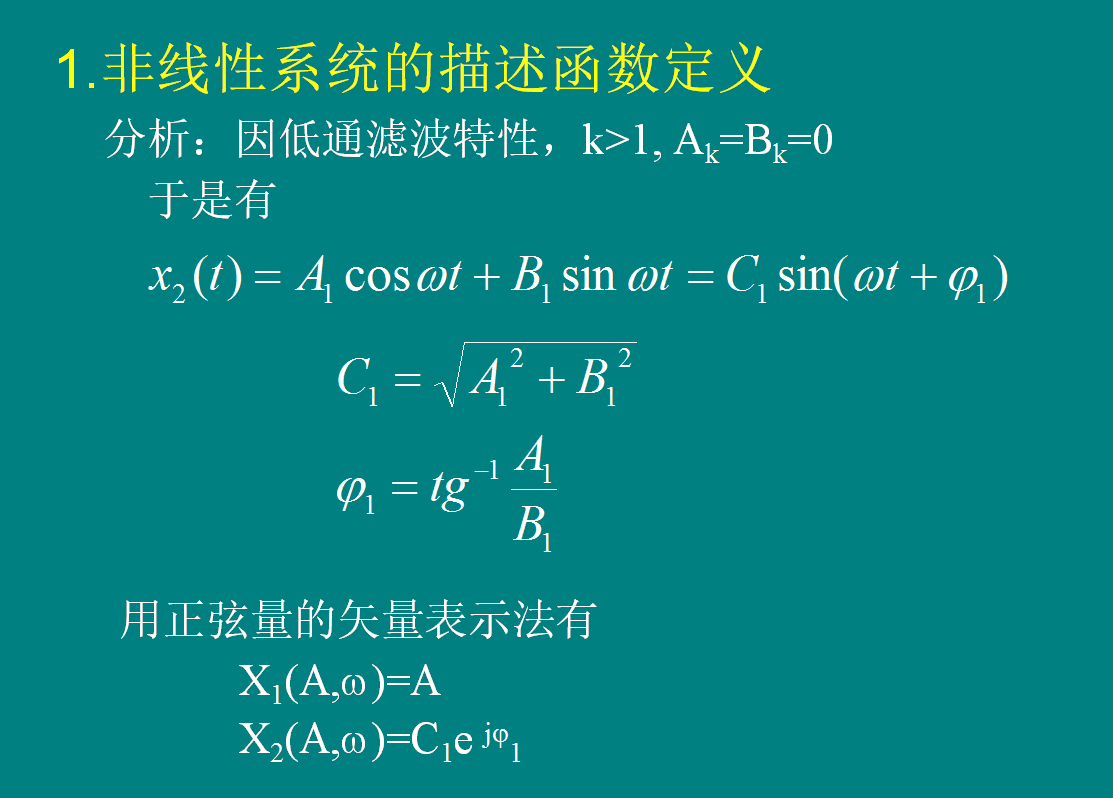

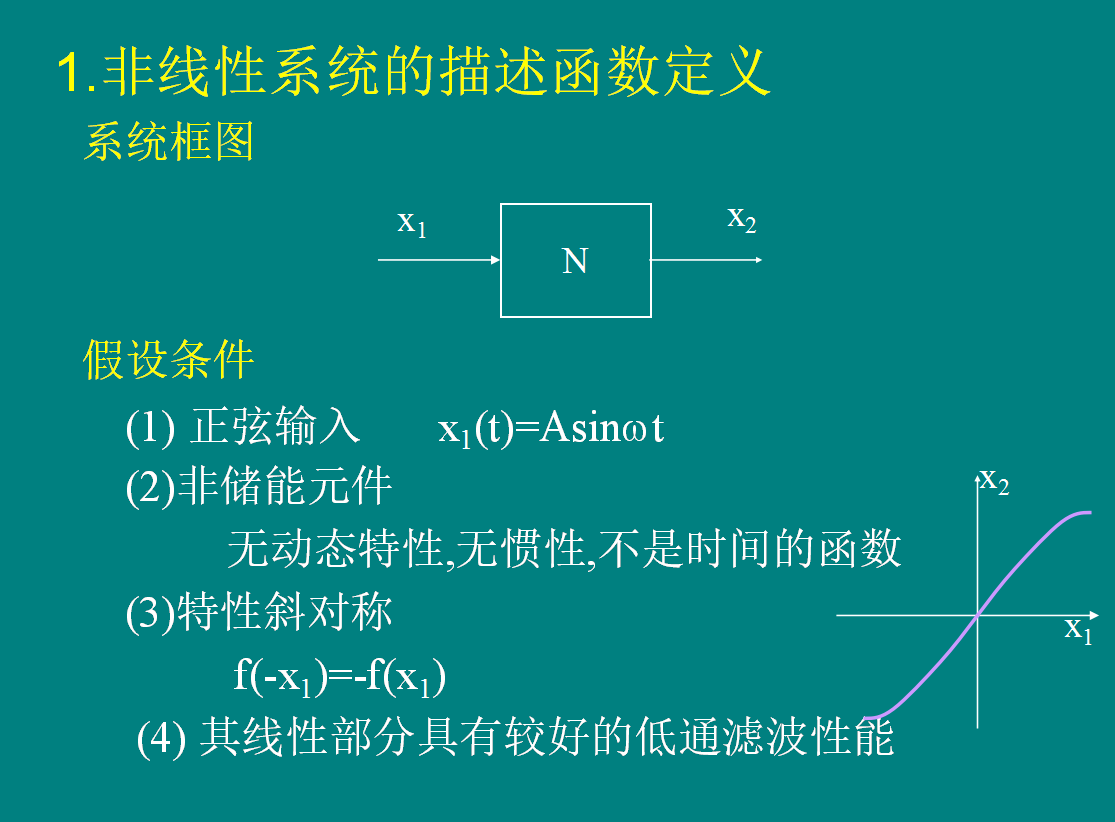

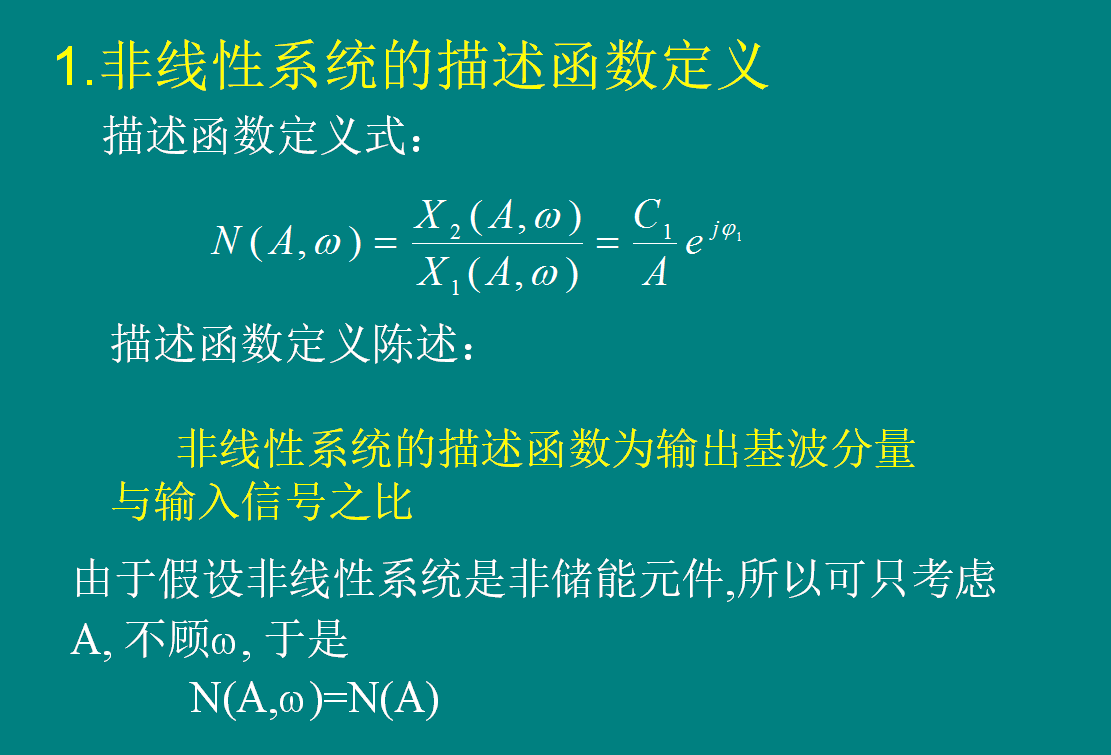

    1 描述函数定义

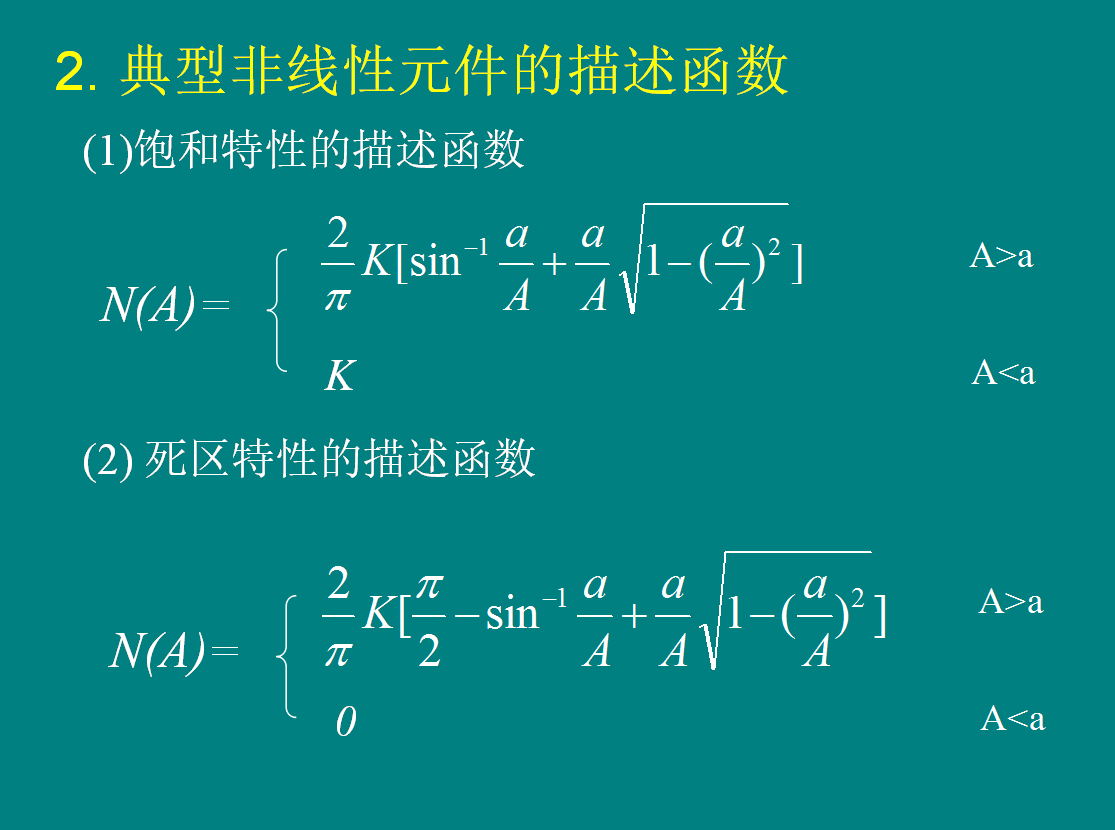

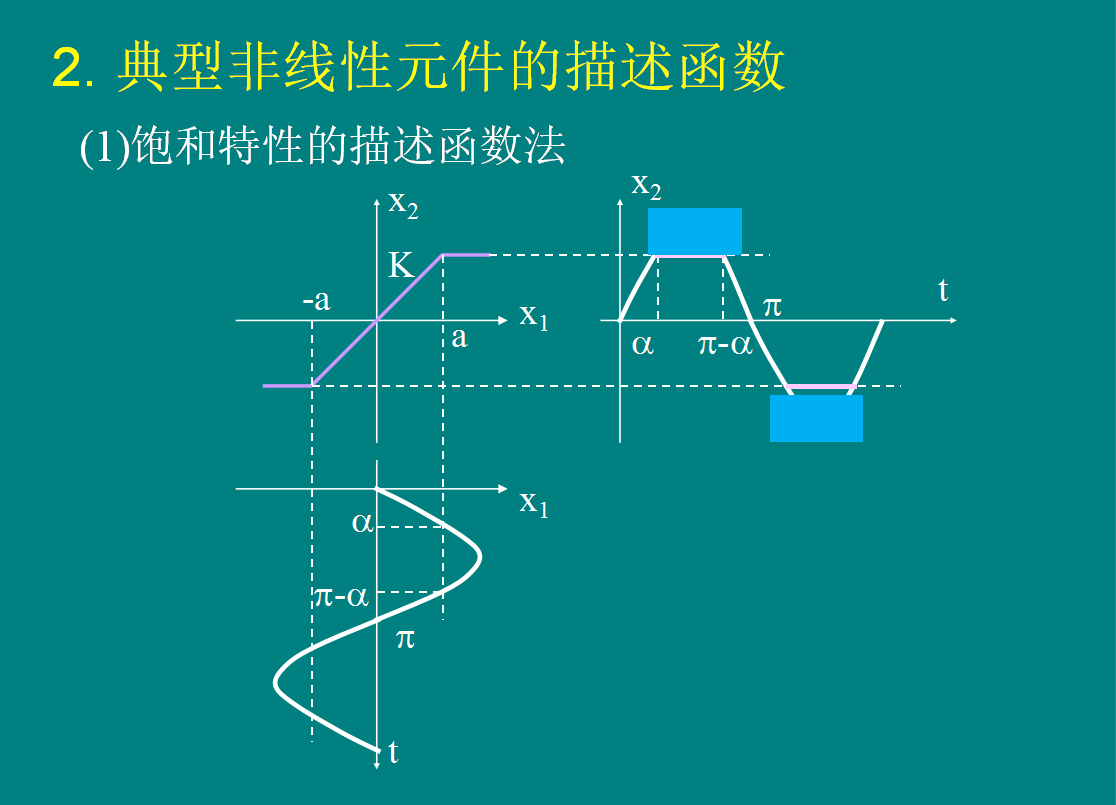

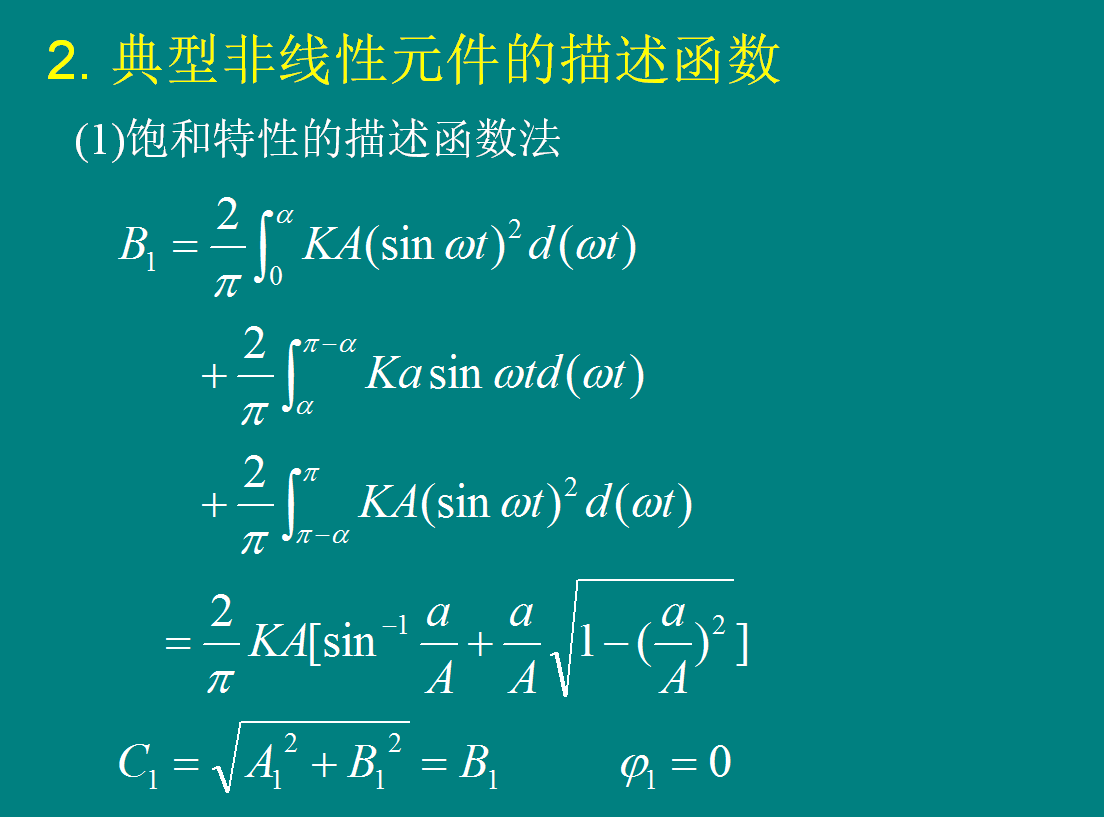

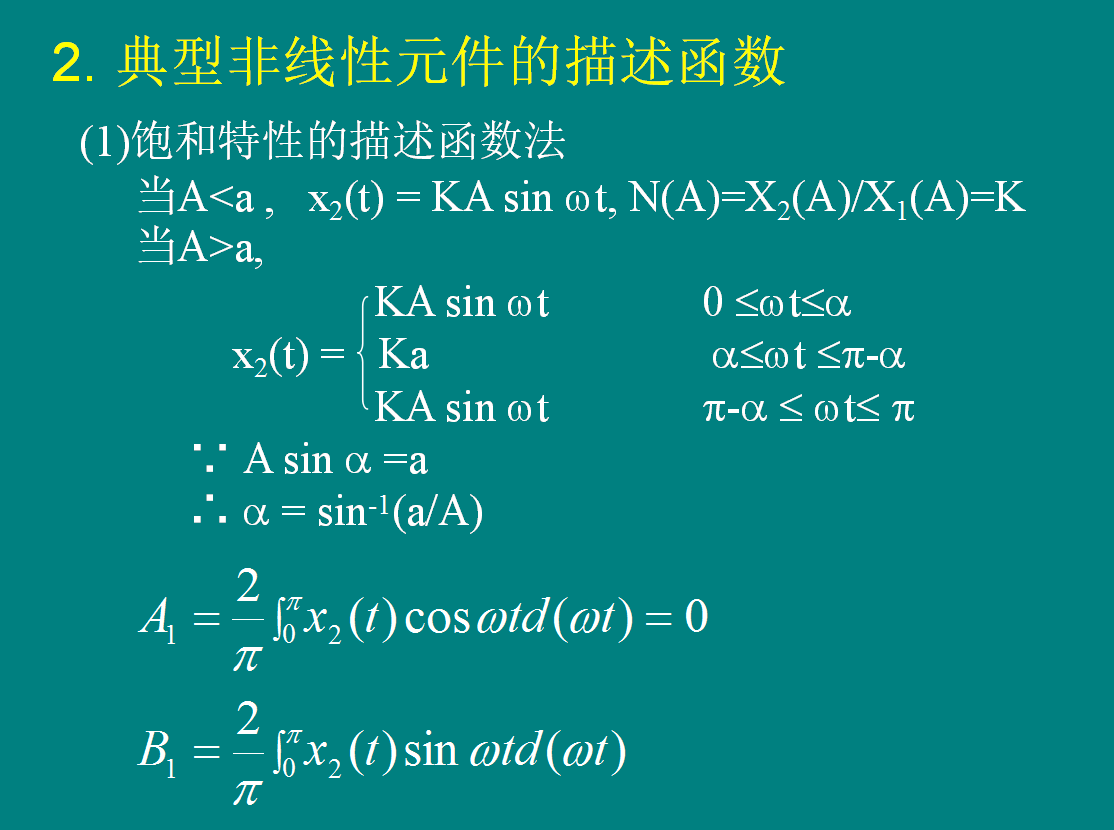

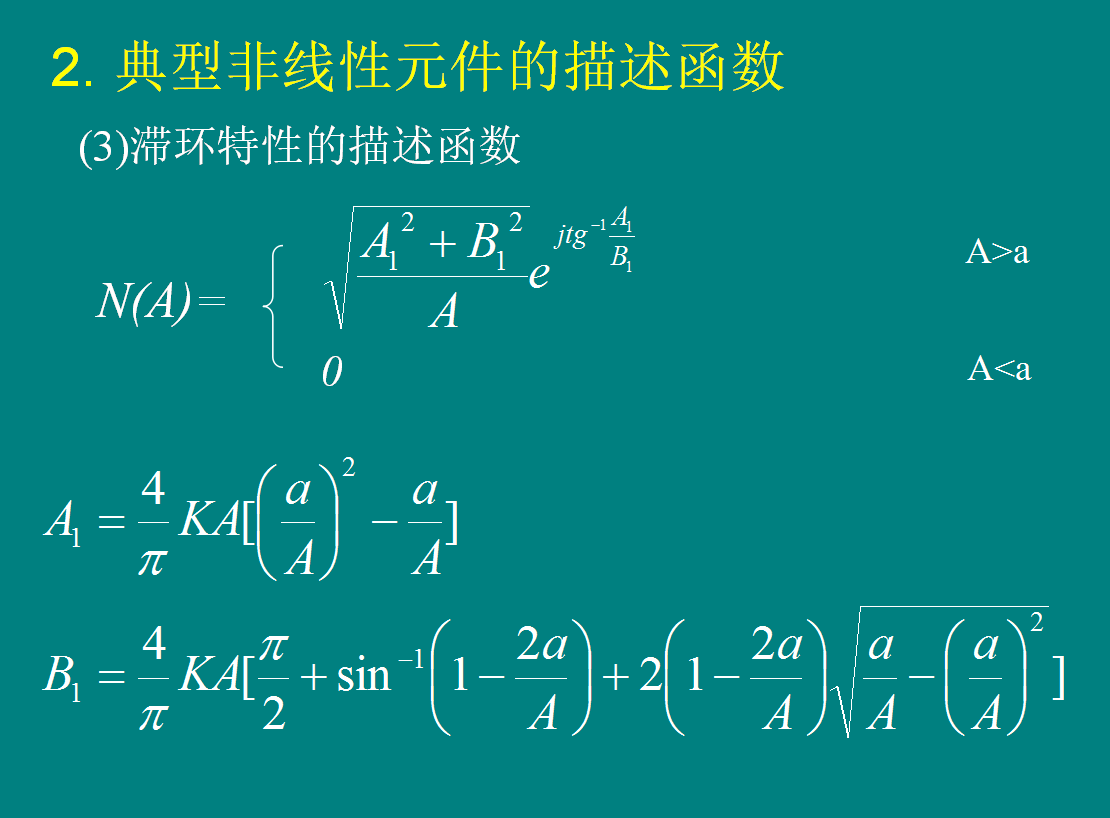

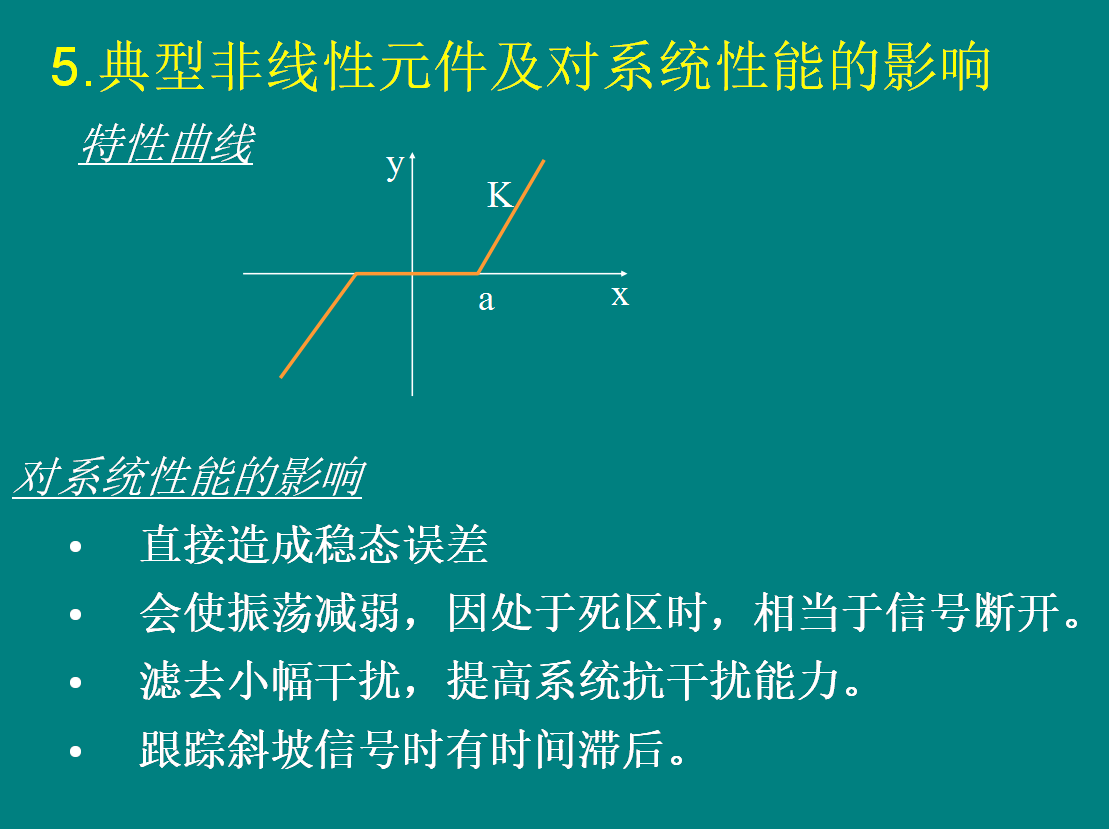

    2 典型非线性元件的描述函数

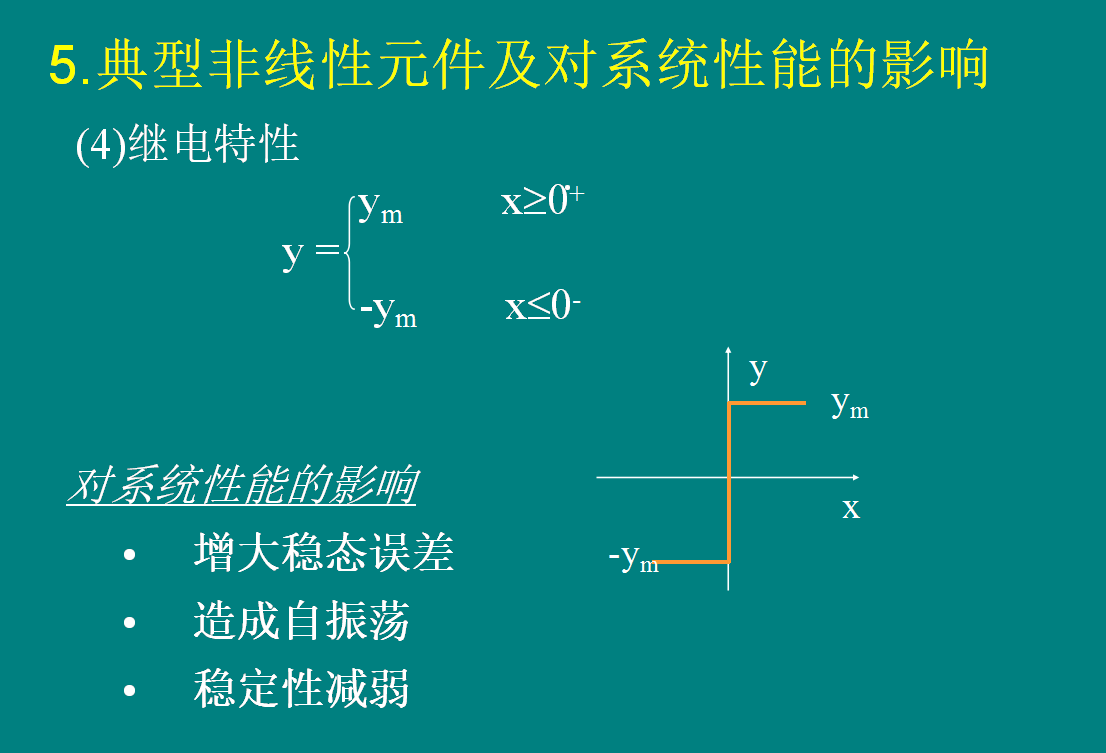

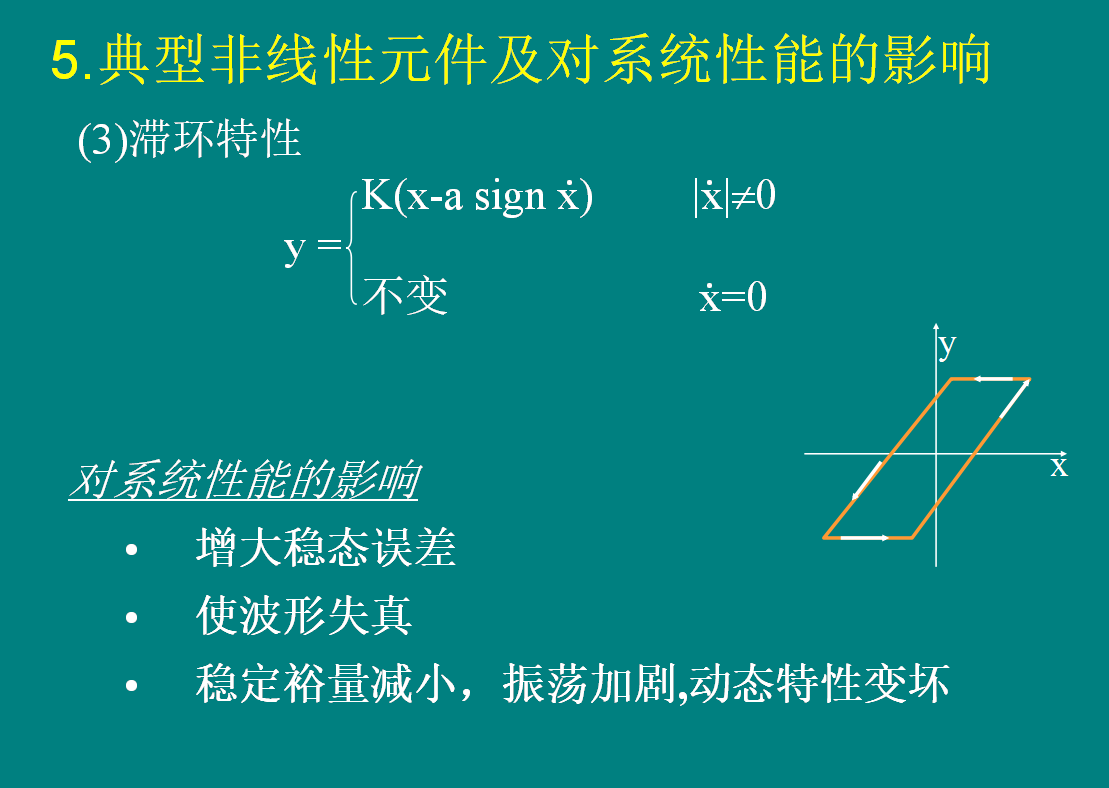

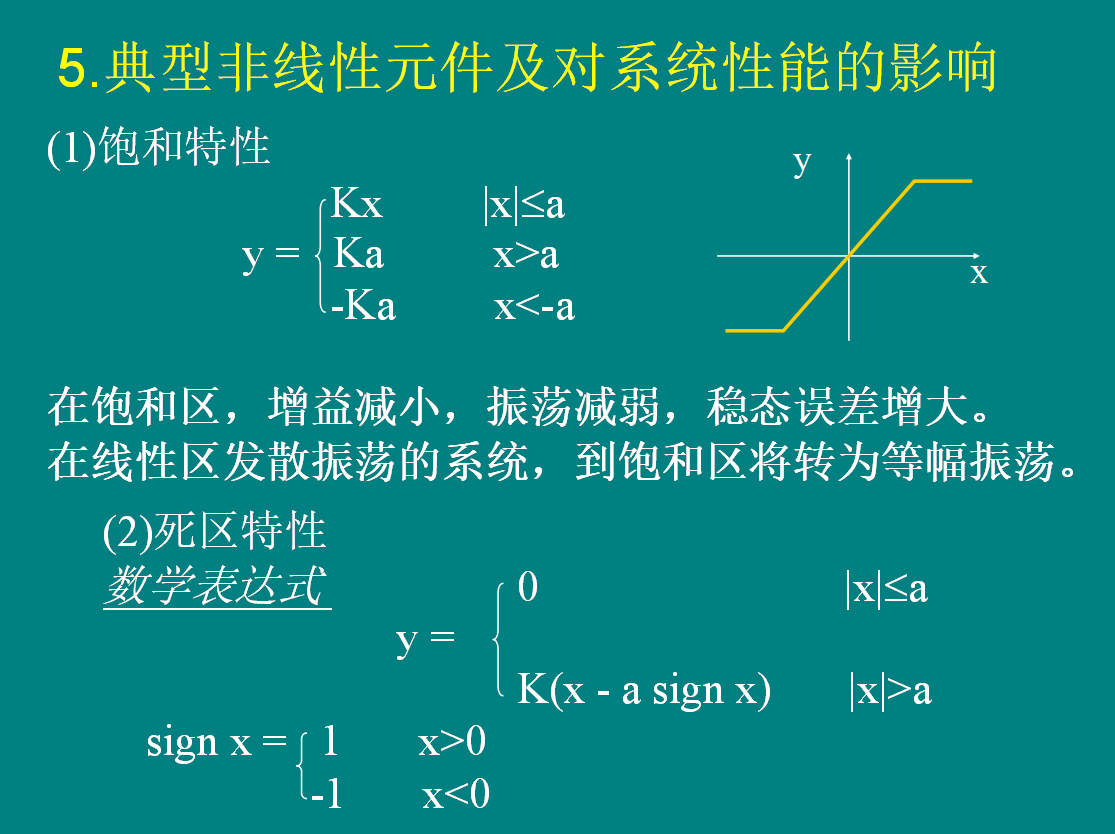

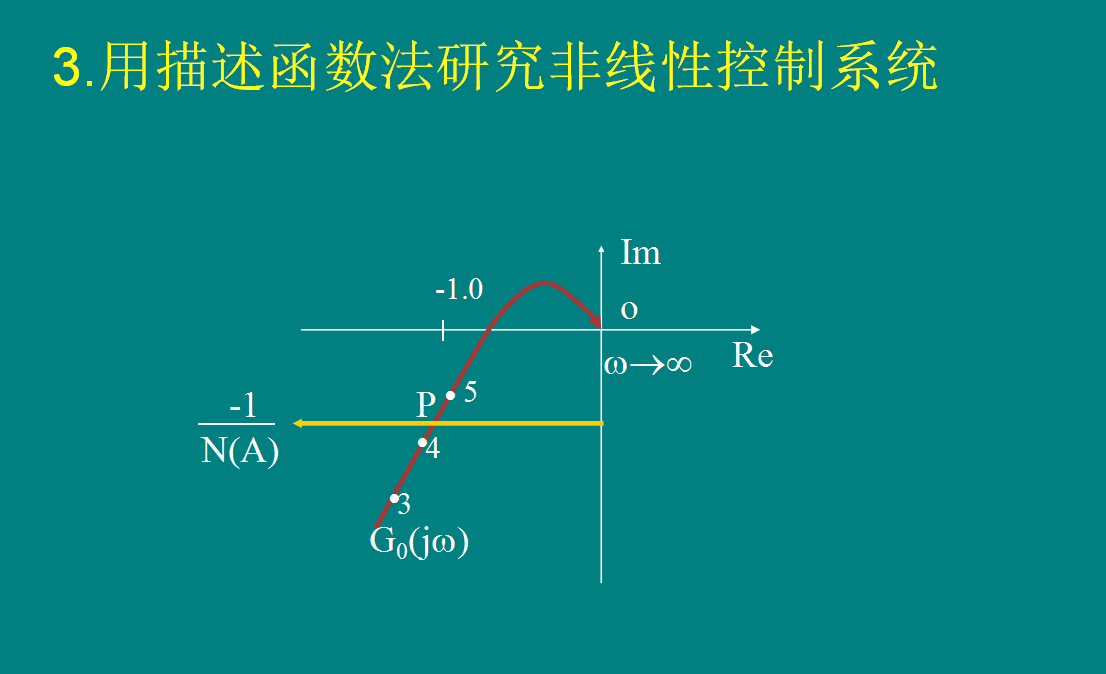

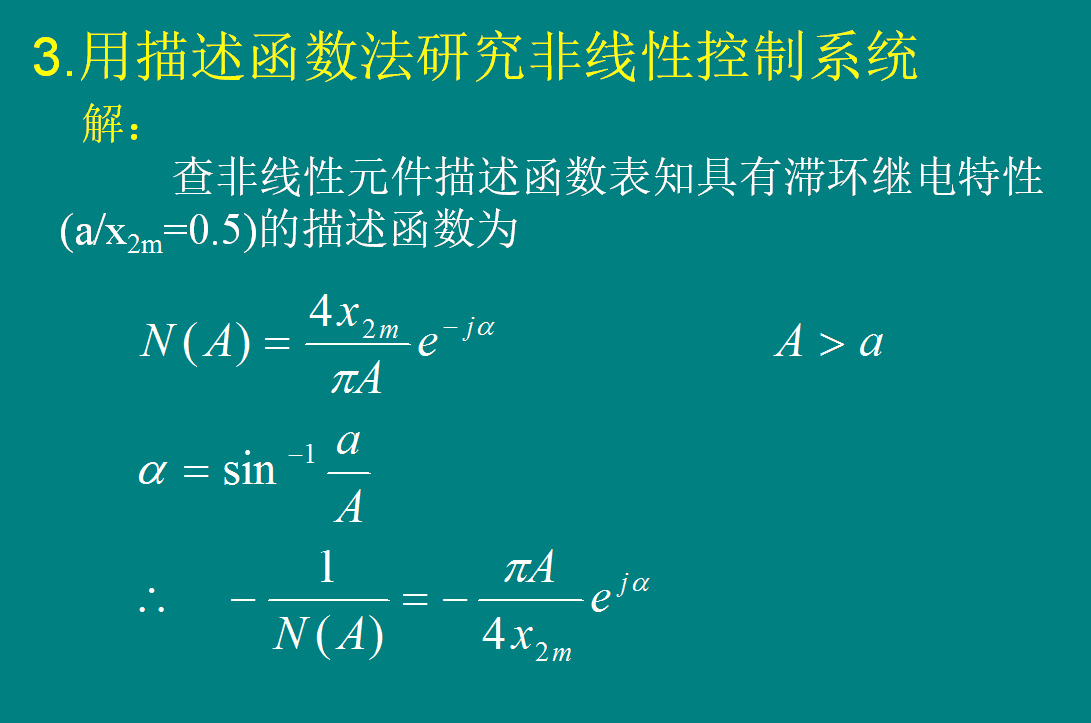

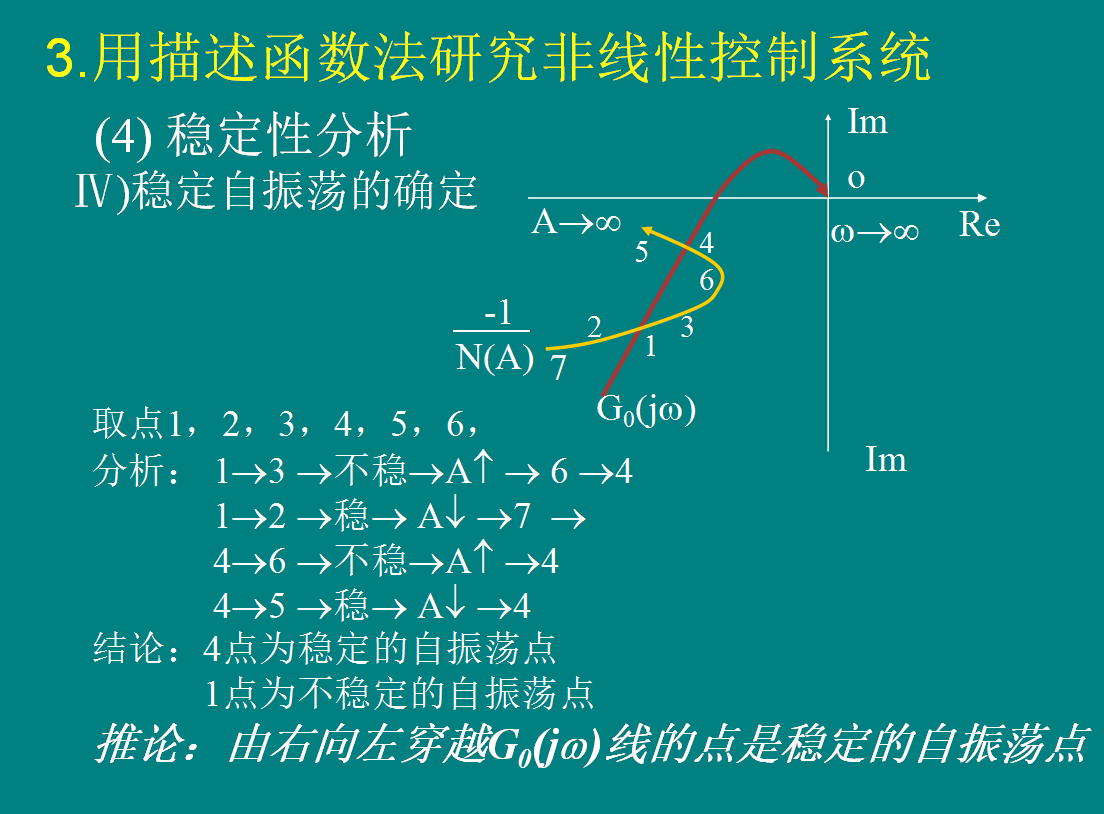

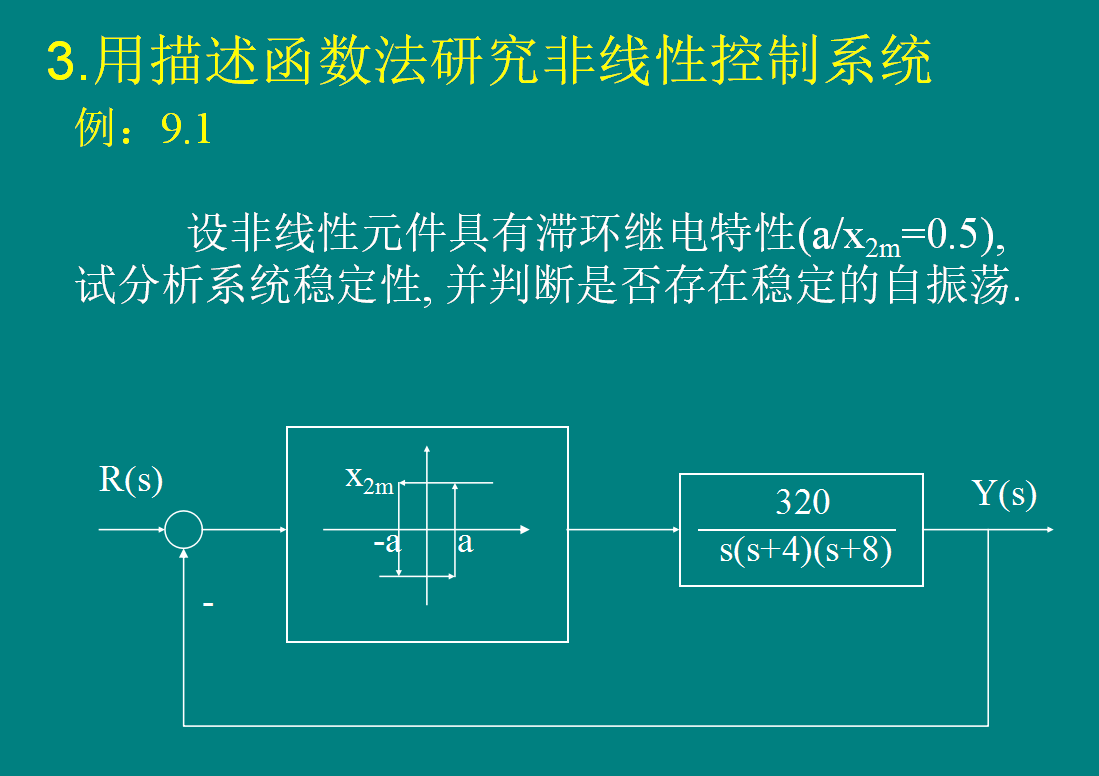

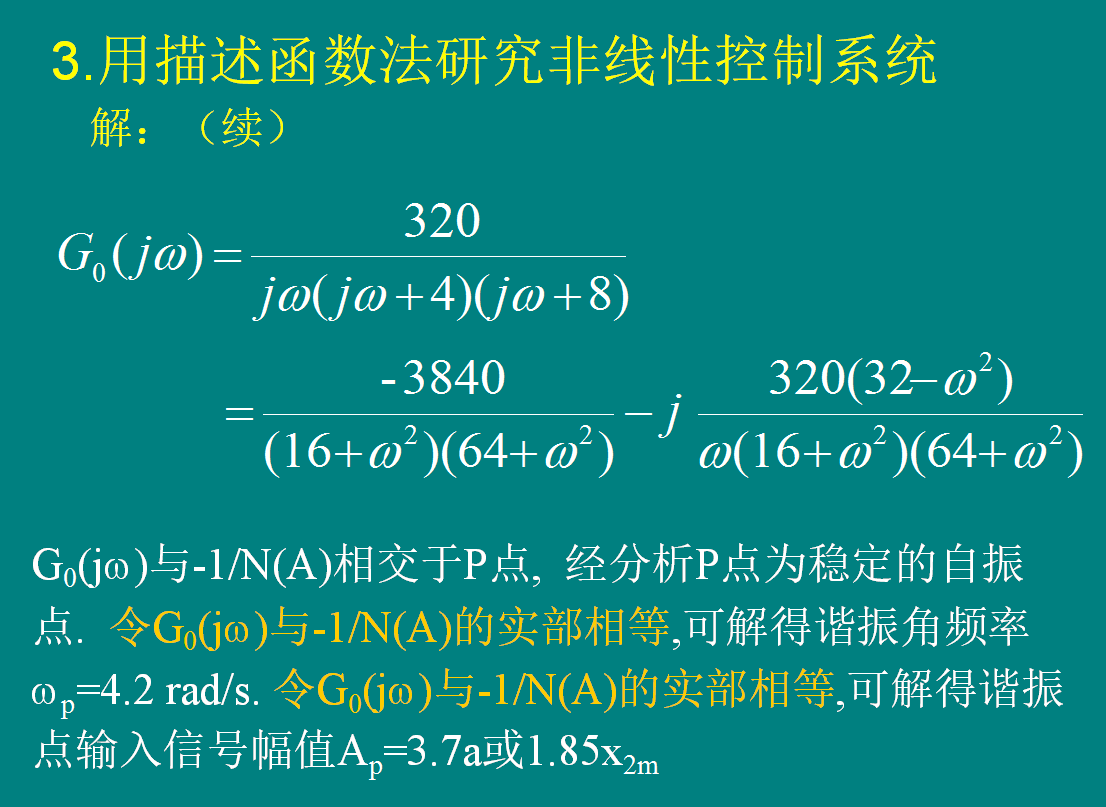

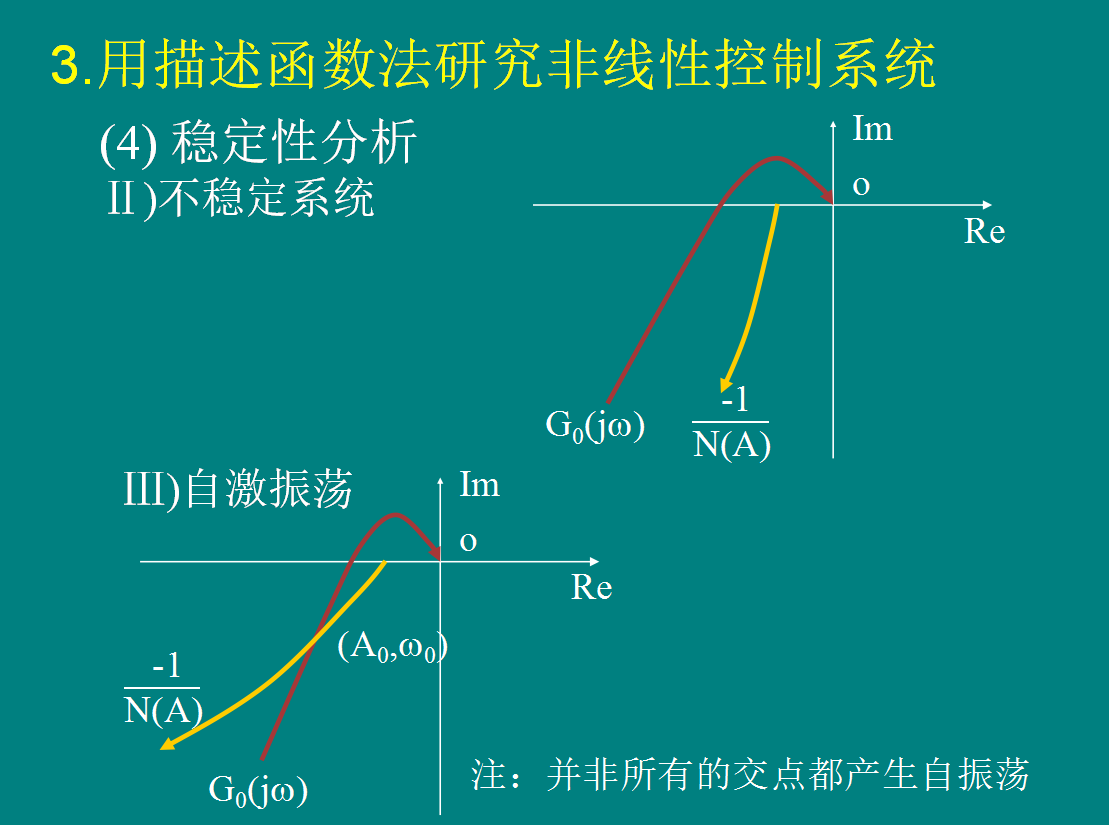

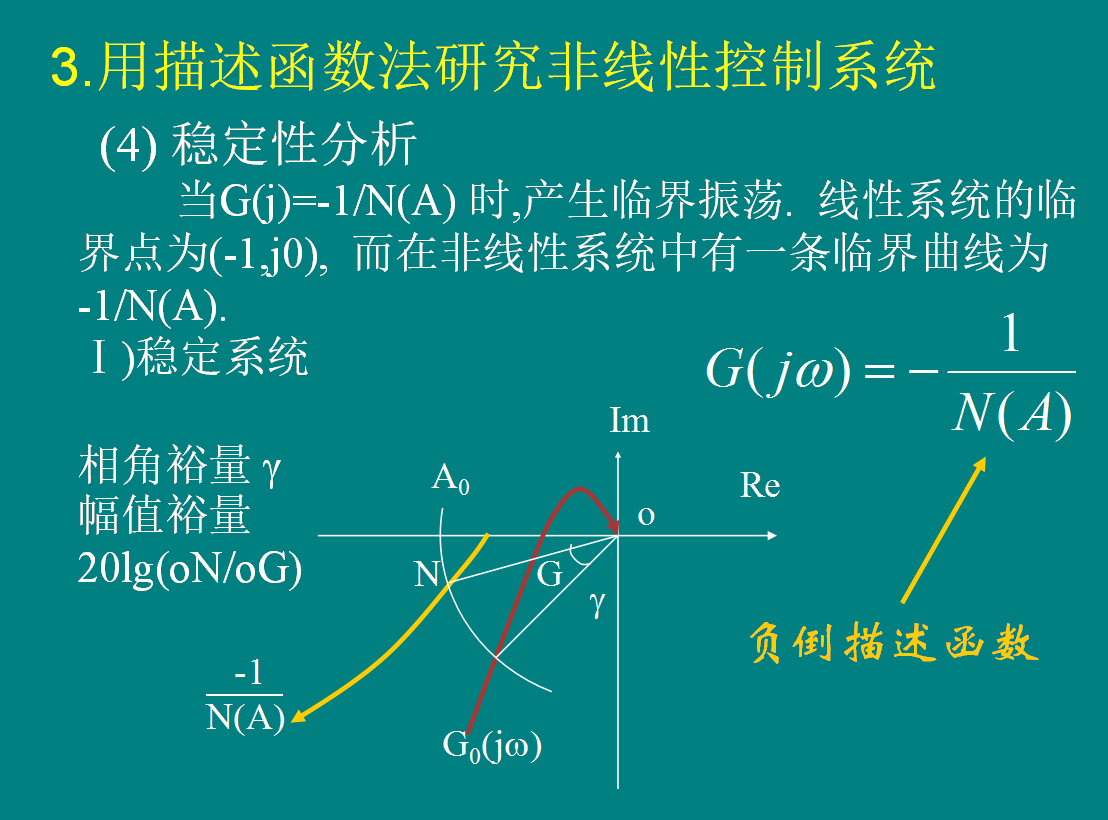

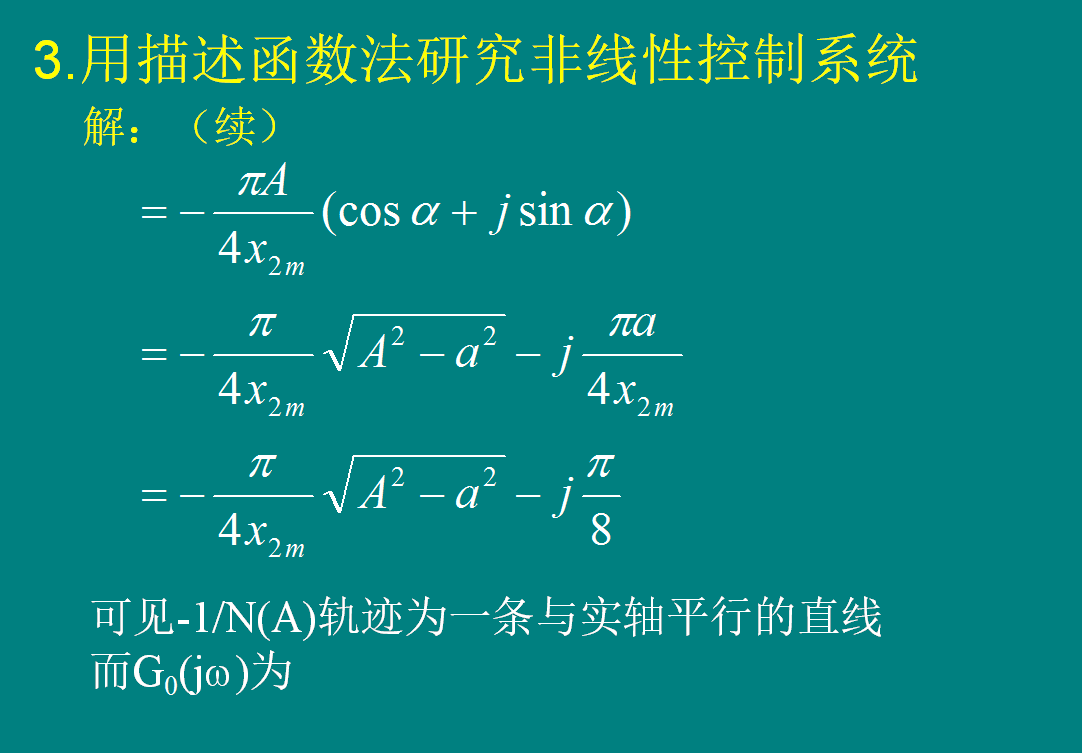

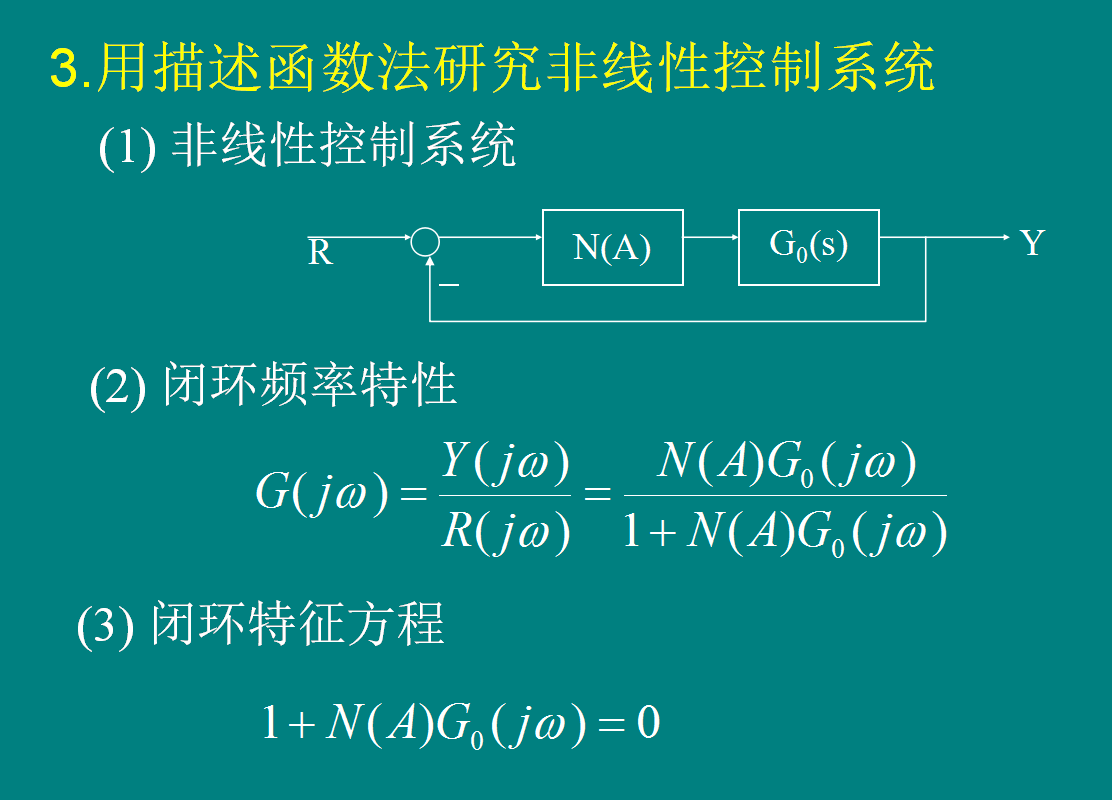

    3 用描述函数法研究非线性系统

 描述函数法是线性系统理论中频率法在非线性系统中的应用。主要用来分析非线性系统的稳定性及正弦输入下的输出特性。适用于任意阶非线性系统。
