第一节   非线性系统概述

           非线性系统概述

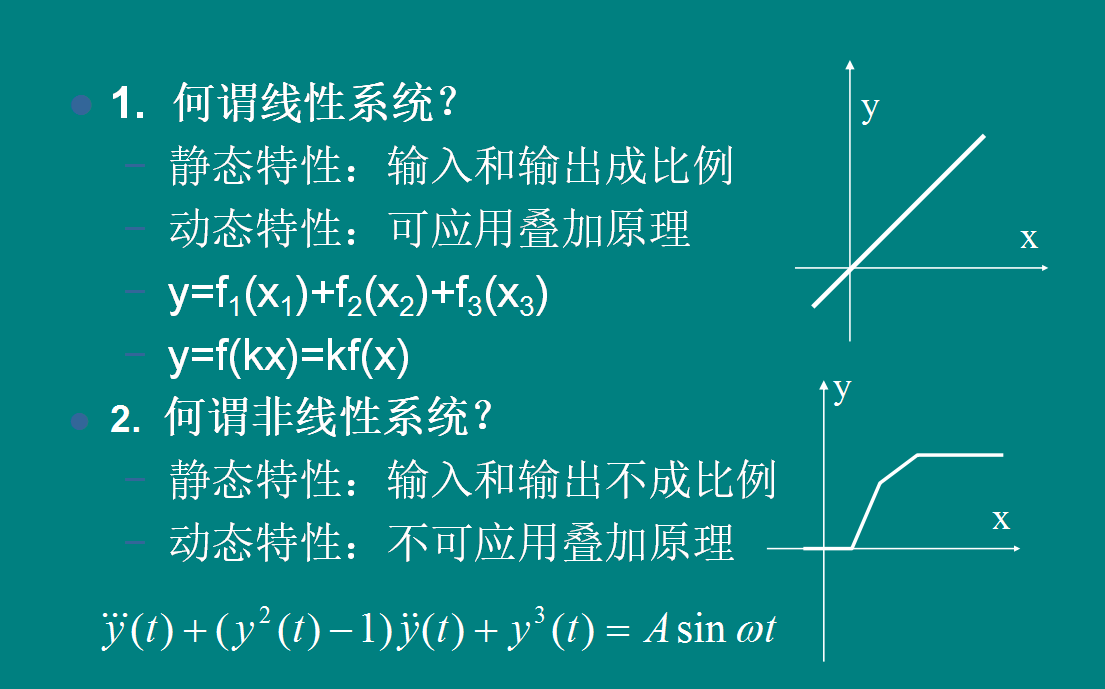

3.线性系统与非线性系统的关系

   实际系统总含非线性环节，所以是非线性系统。

   但在小信号范围内可线性化为线性系统来分析。


4.非线性系统的特征

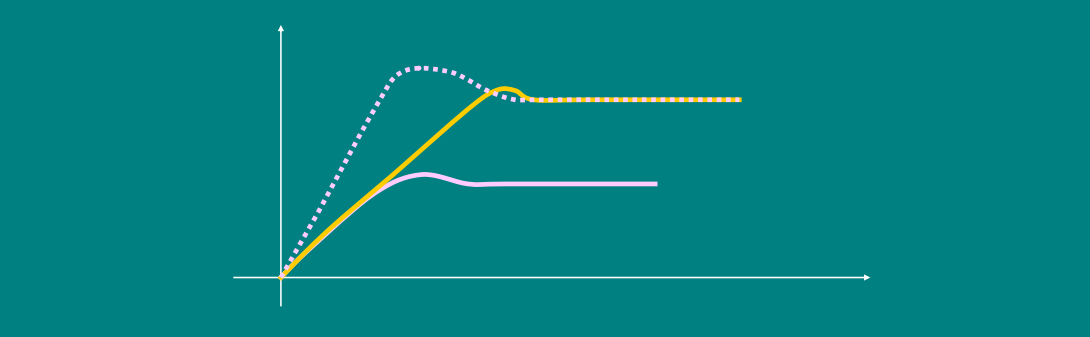

(1)输出响应与输入信号大小和系统初态有关


6.非线性控制系统的分析方法

由于非线性系统建模困难,解方程更难,所以至今没有精确和统一的分析方法。下面介绍的三种常用方法也不完善的。

(1)描述函数法

   用一次谐波代替非正弦波,只是近似分析适用于周期信号,不适用非周期信号。

(2)相平面法

   用相平面图研究非线性系统的动态特性,只适用于二阶系统。

(3)李雅普诺夫第二方法(直接法)

   用李雅普诺夫函数V(x)来研究,  但V(x)难确定。

(4)线性化近似法

   化非线性系统分析为线性系统分析。受线性区限制

(5)分段线性近似法

   使分析复杂化。转段时的分析不方便
