第十一节  用极点配置法设计状态控制器



     用极点配置法设计状态控制器



一 、 状态反馈极点配置定理

 定理：对于状态反馈控制系统，只要（A，B，C）状态能控，则闭环极点可通过F任意配置。注：1.此定理适用于单变量也适用于多变量系统。2.在SISO系统中，有唯一解。在MIMO系统中，解不唯一，有自由度考虑其它要求。3.在SISO系统中,F的设计不改变系统零点,但在MIMO系统中则不一定,则使配置复杂化。

二 、状态反馈矩阵F的极点配置设计算法

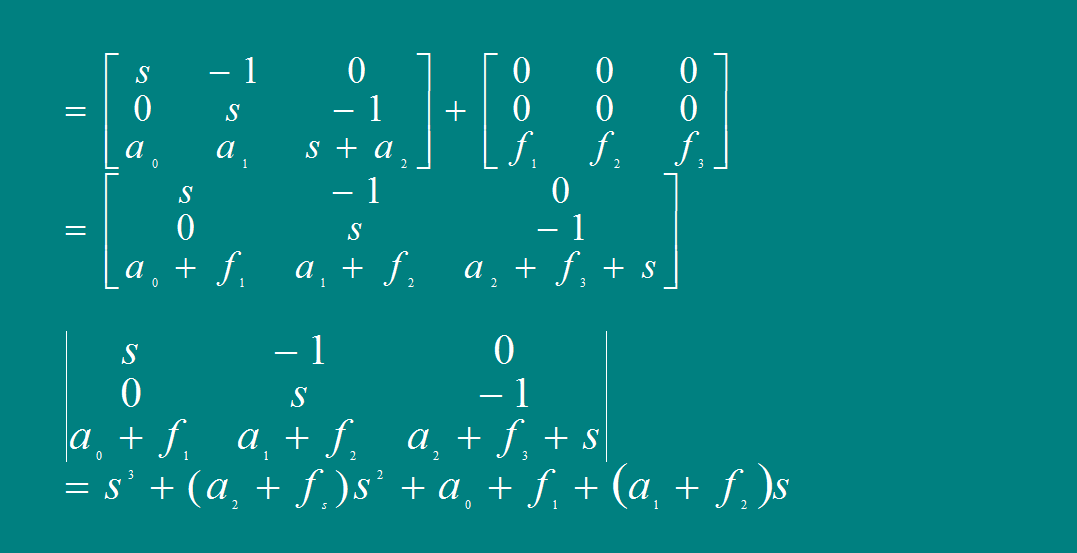

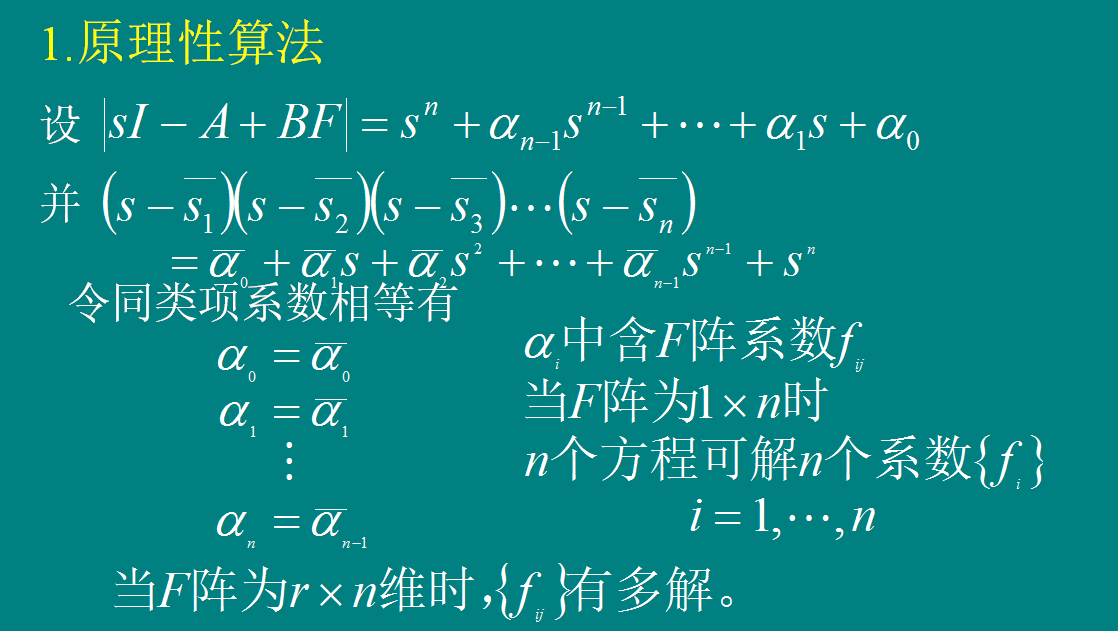

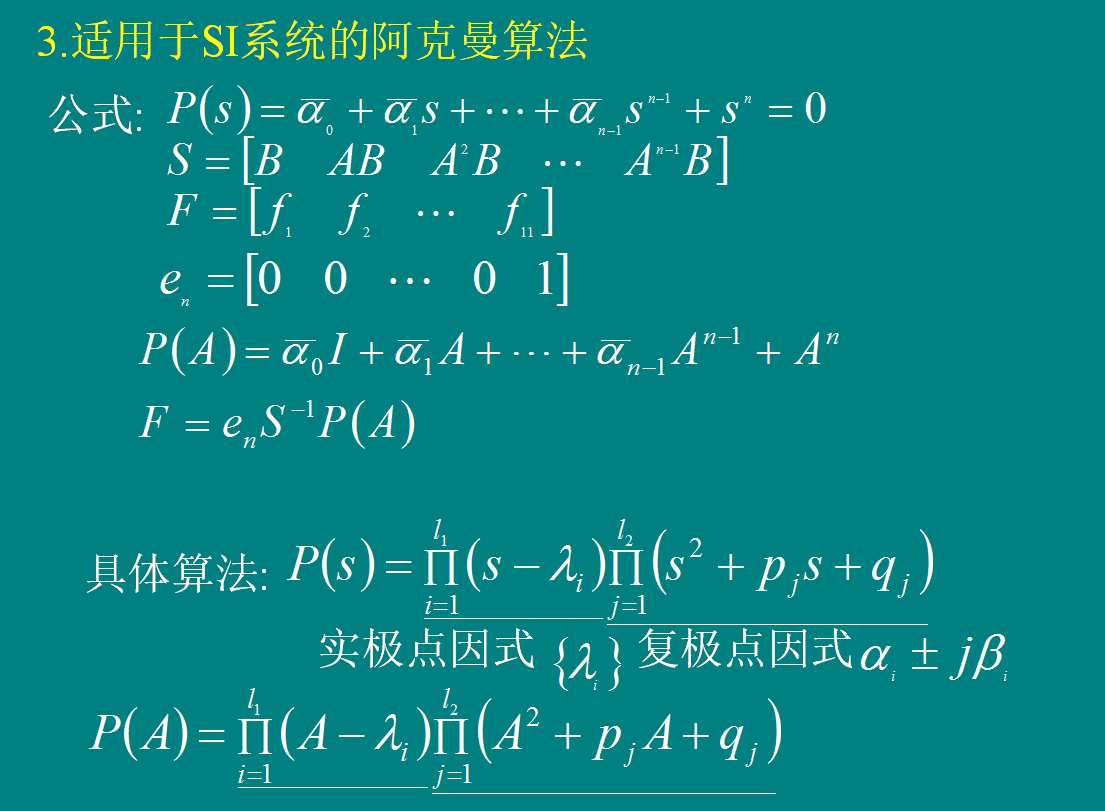

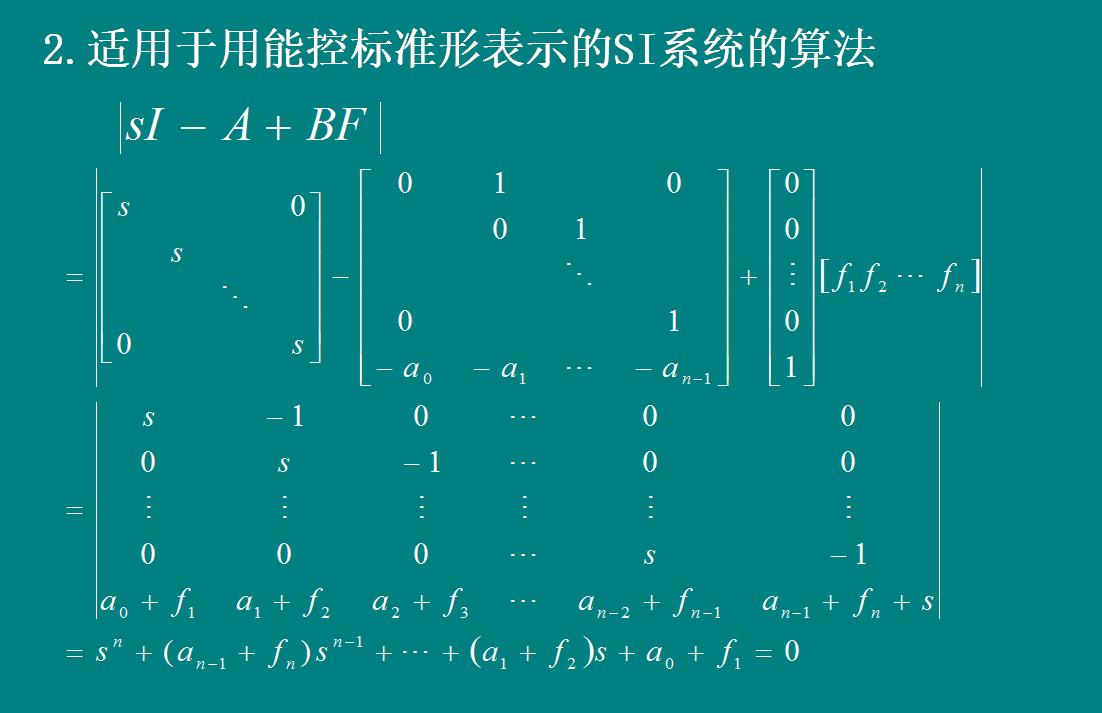

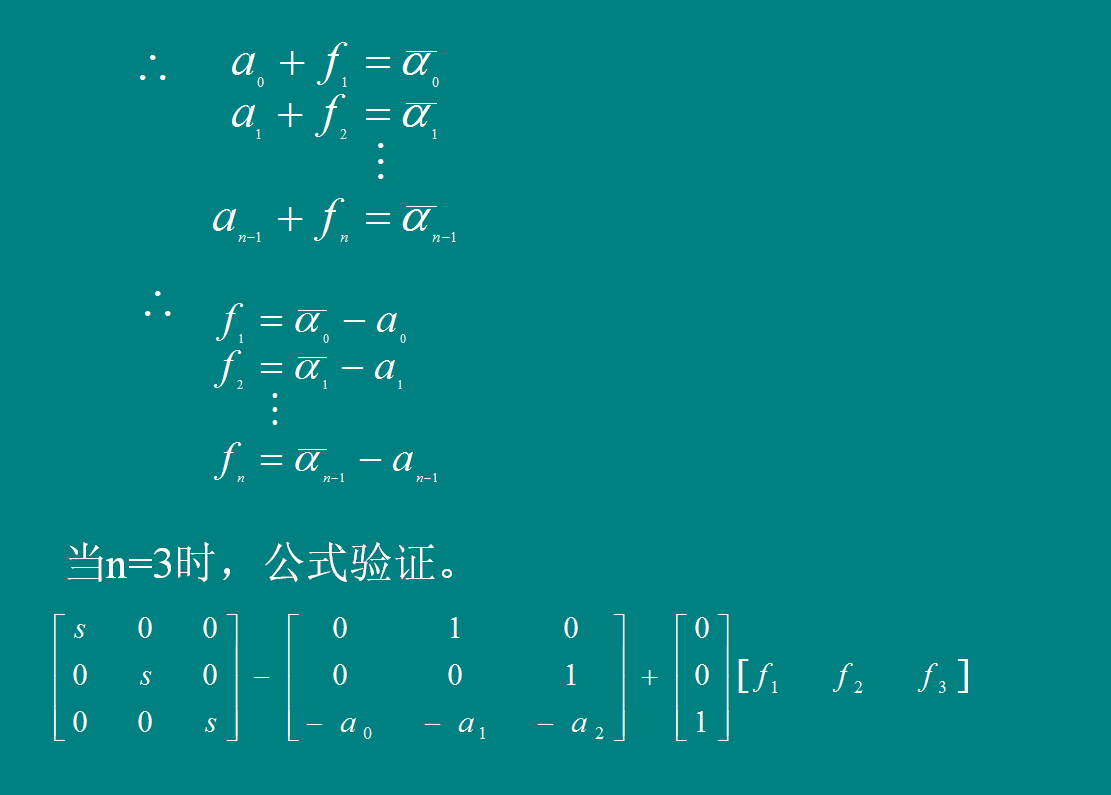

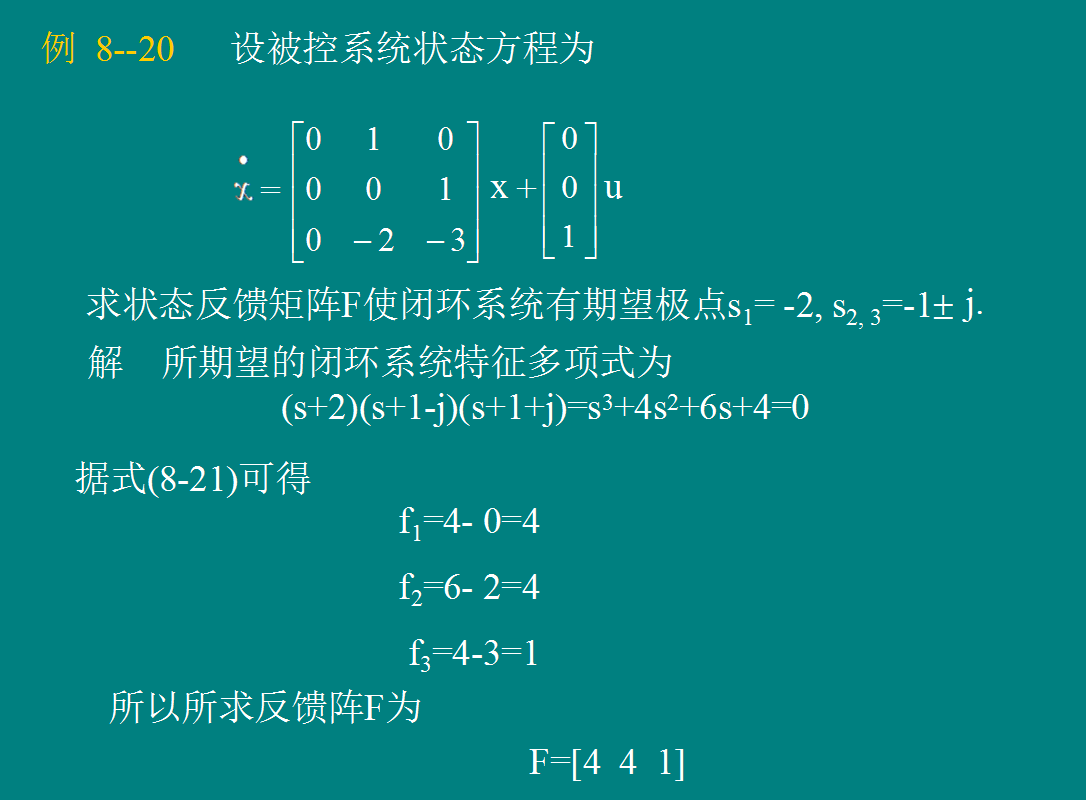

  介绍常用的三种:原理性,SI可控标准形,Ackermann
