第九节  线性定常系统的结构分解

       线性定常系统的结构分解


任一动态系统经线性非奇异变换可分解为如下结构:



  通过结构分解能明晰系统的结构特性和传递特性，简化系统的分析和设计。

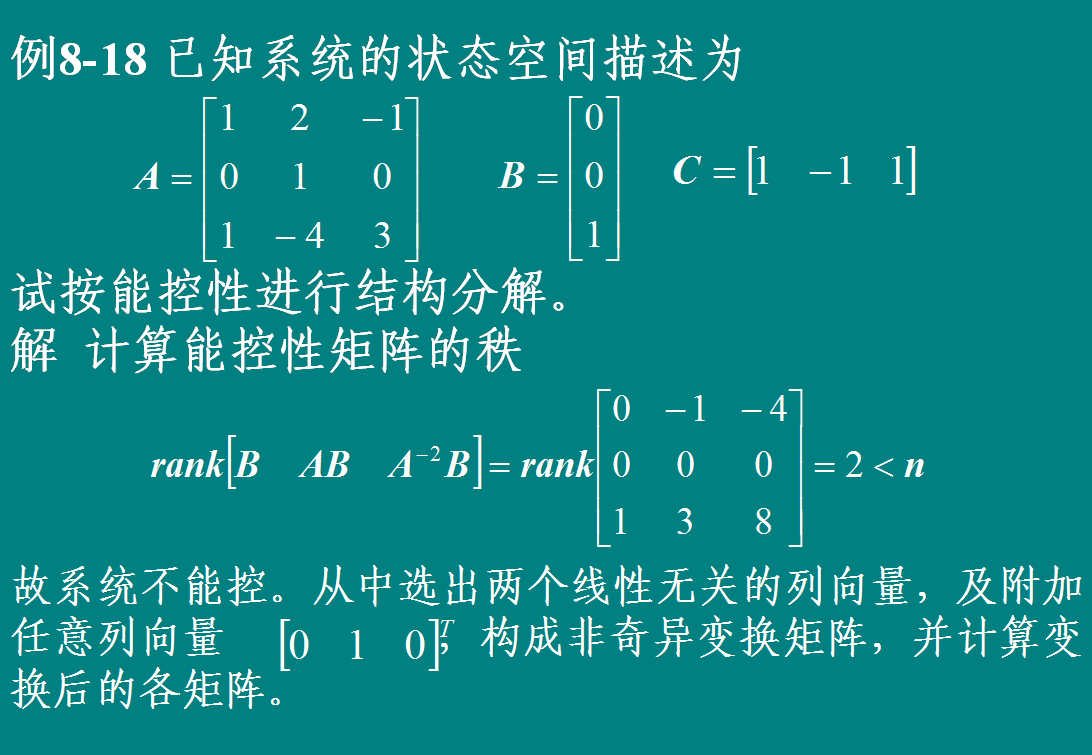

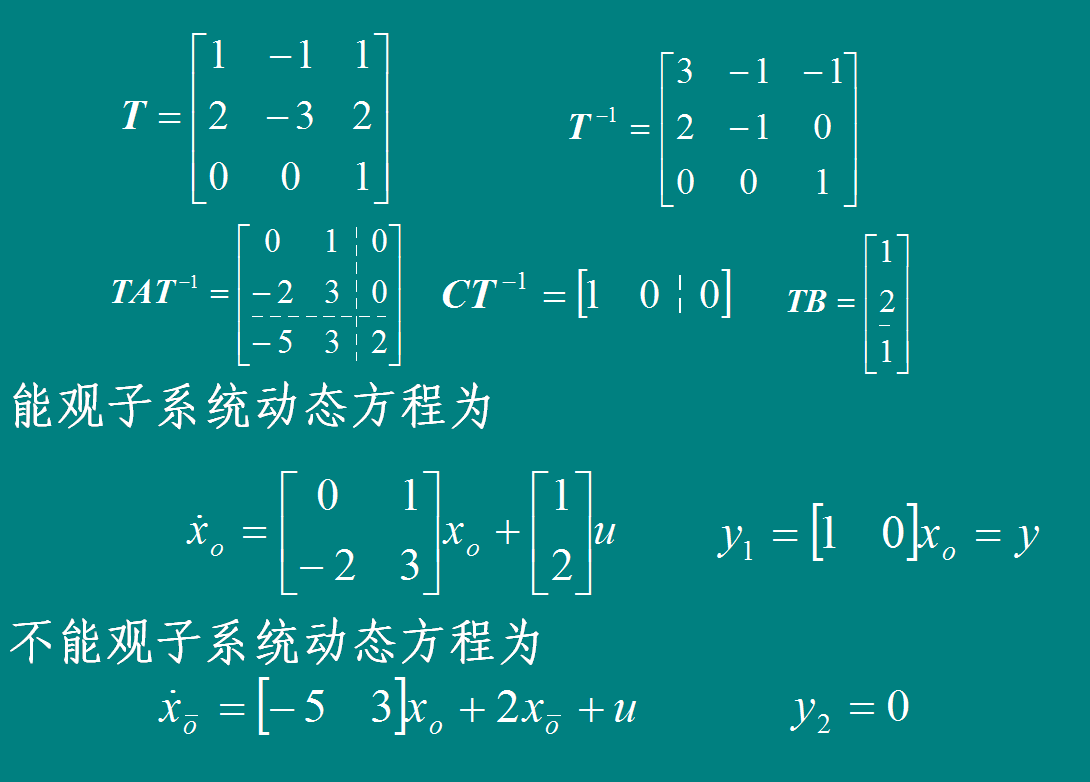

  具体方法是选取一种特殊的线性变换，使原来动态方程中的A、 B、C矩阵变换成某种标准构造的形式，进一步将状态变量分解成能控、不能控、能观、不能观四类。

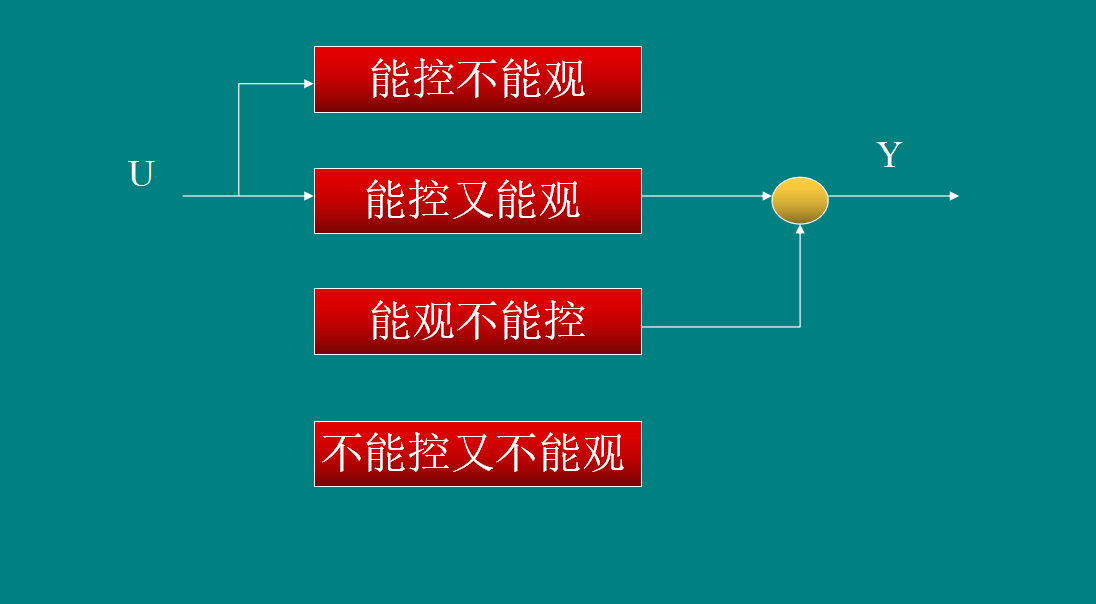

  结构分解过程可以先从系统的能控性分解开始，将能控与不能控的状态变量分离开，继而分别对能控和不能控的子系统再进行能观性分解，便可以分离出四类状态变量及四类子系统。

1．能控性分解

2．能观性分解

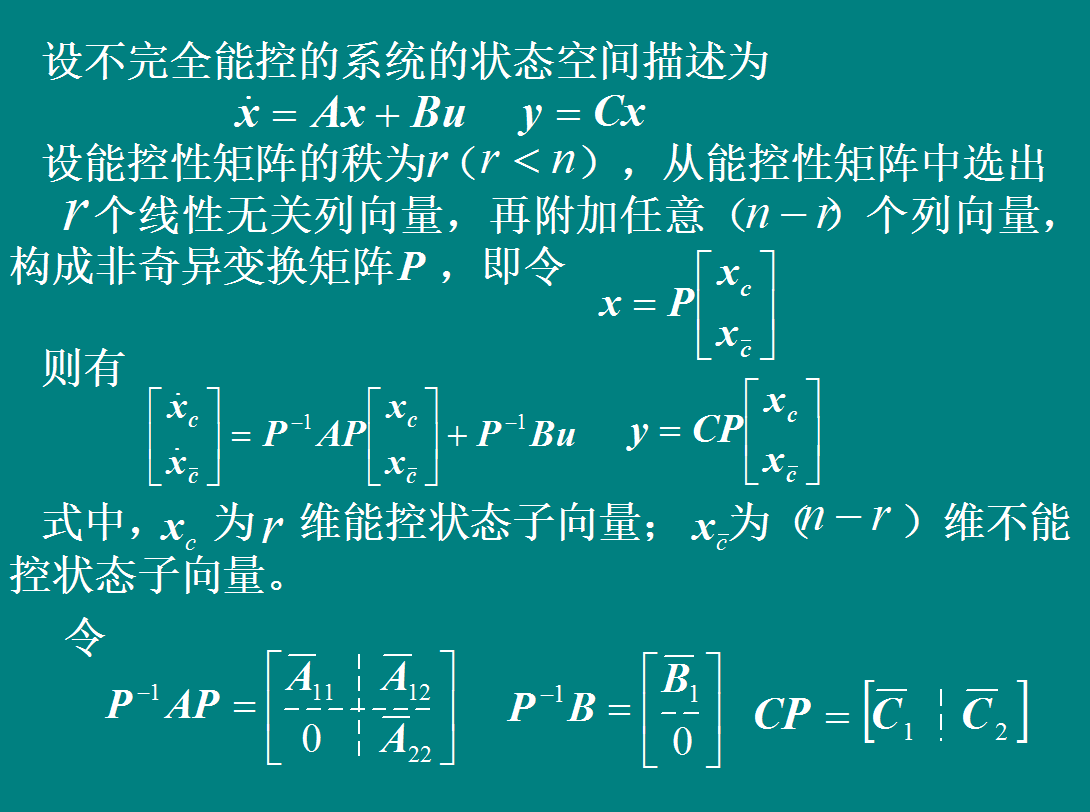

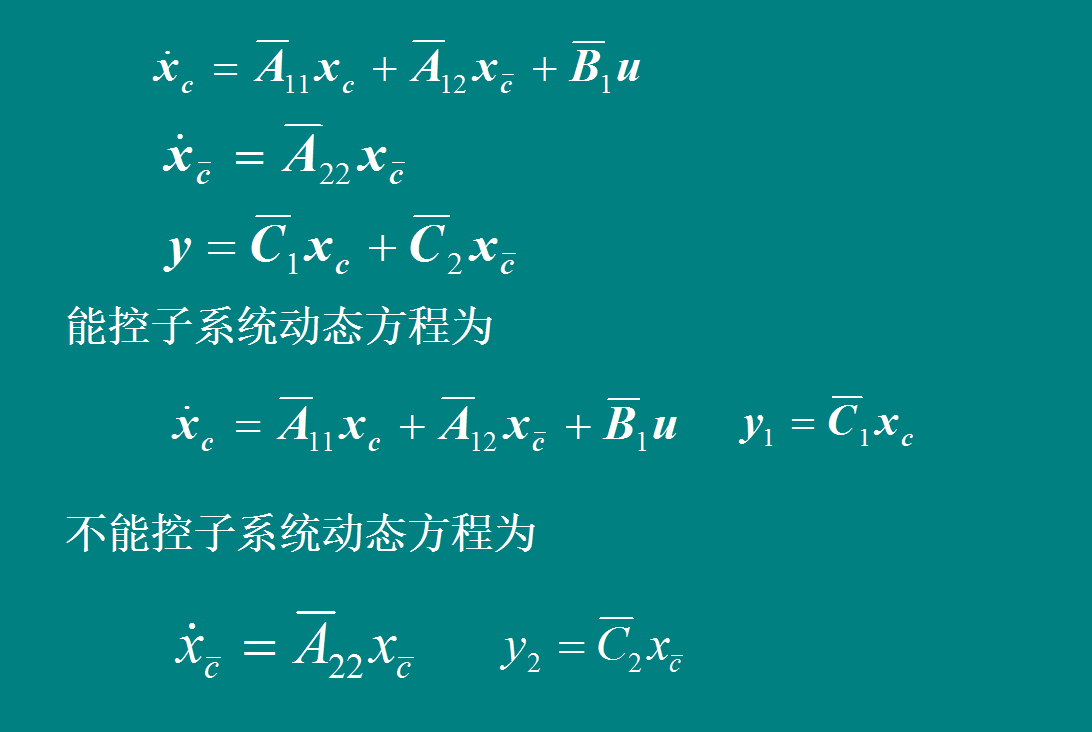

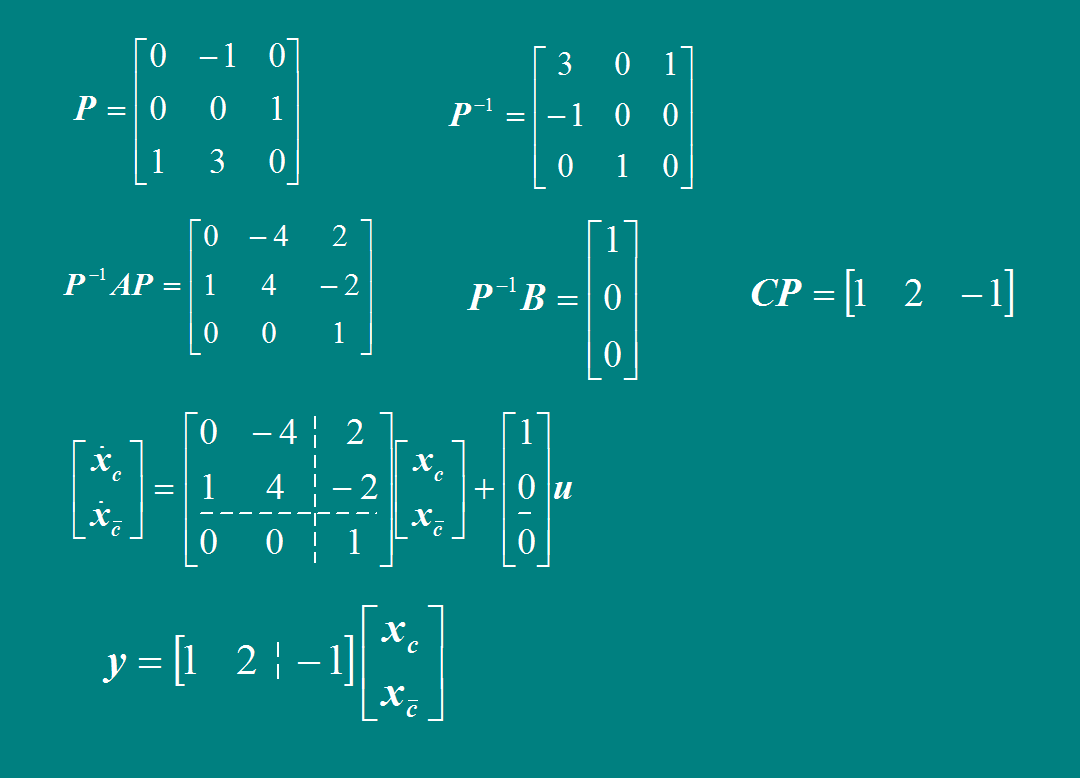

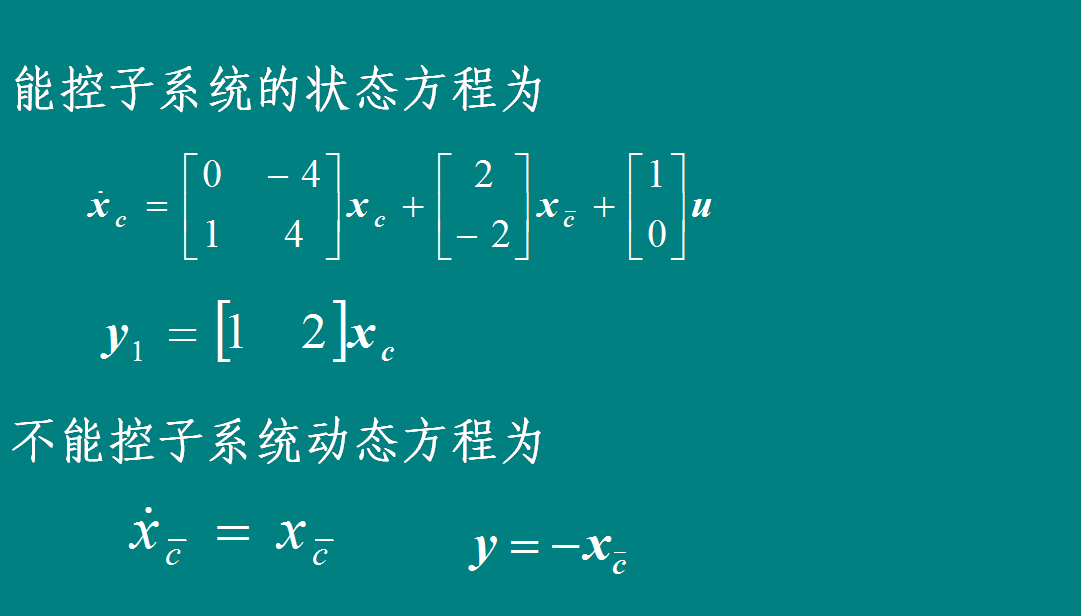

1．能控性分解

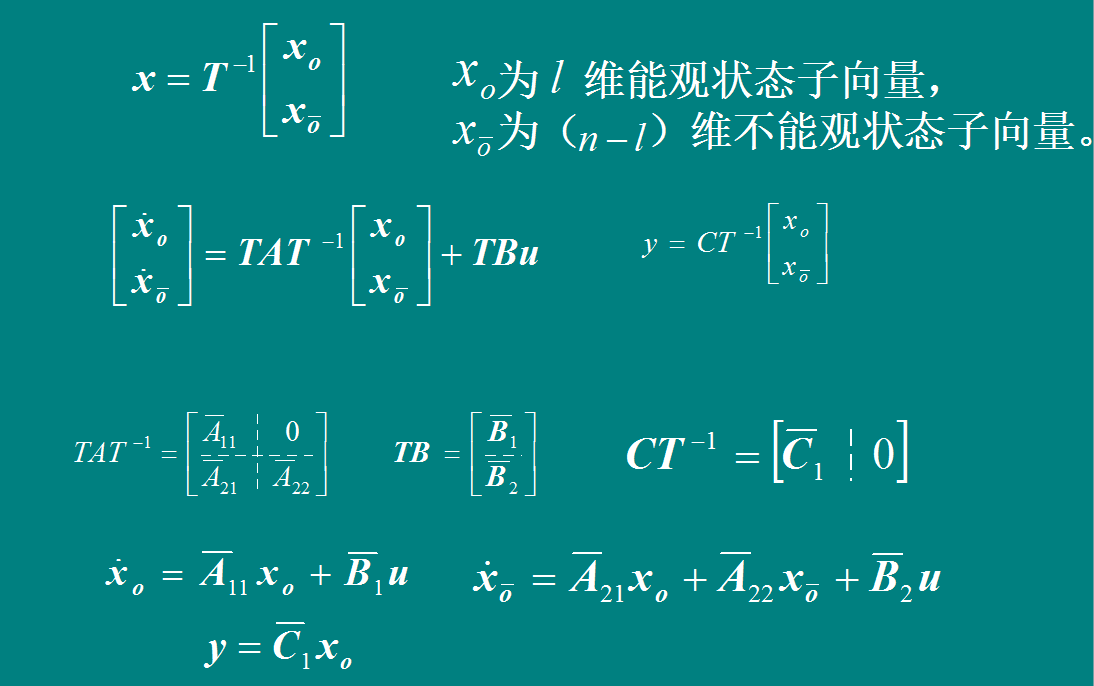

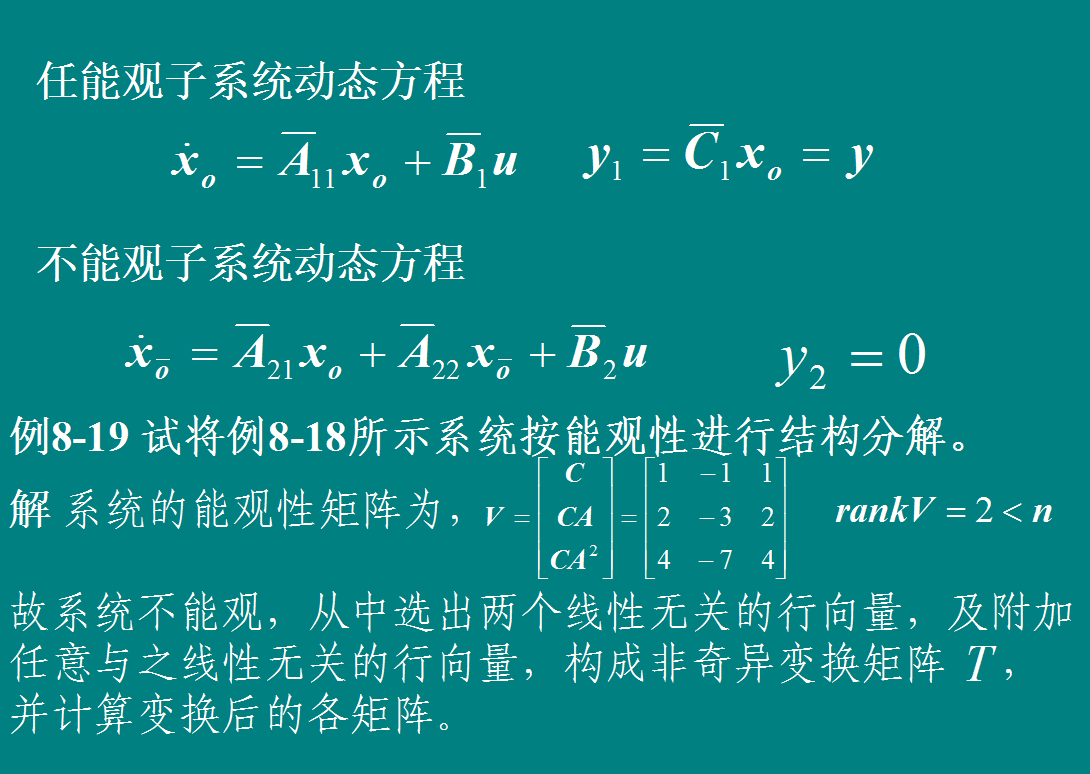

 2．能观性分解
