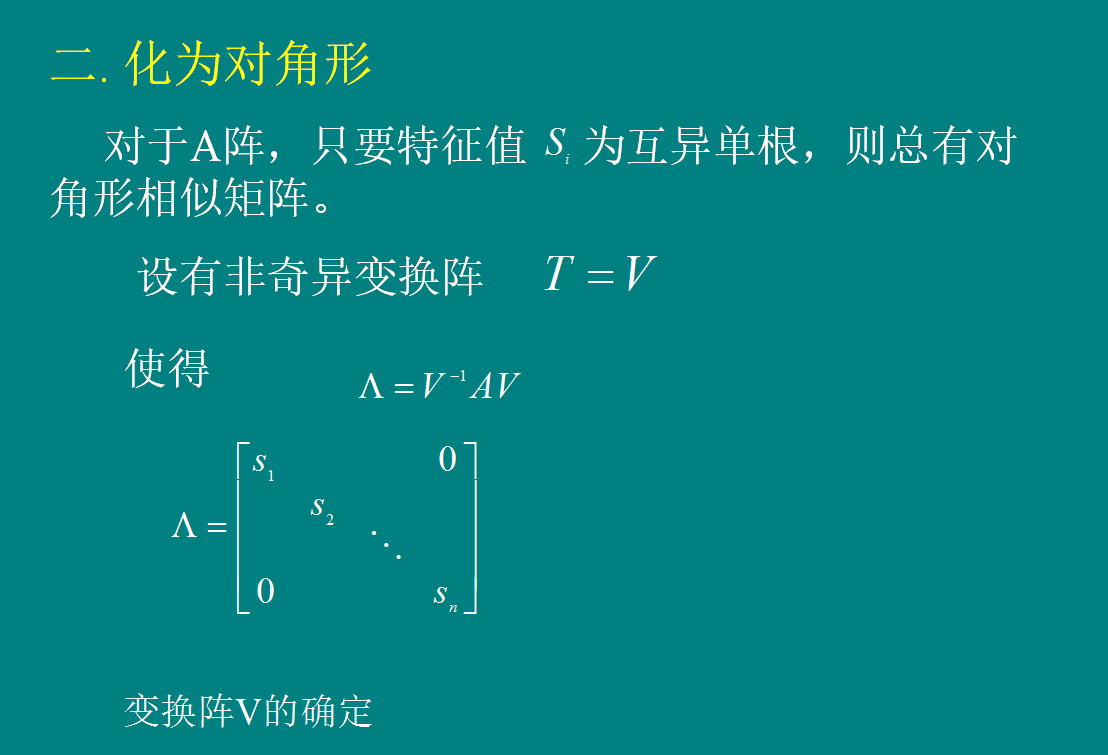

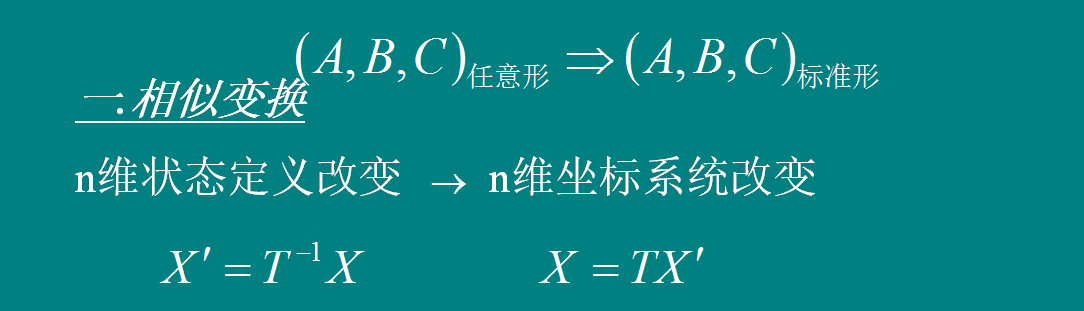

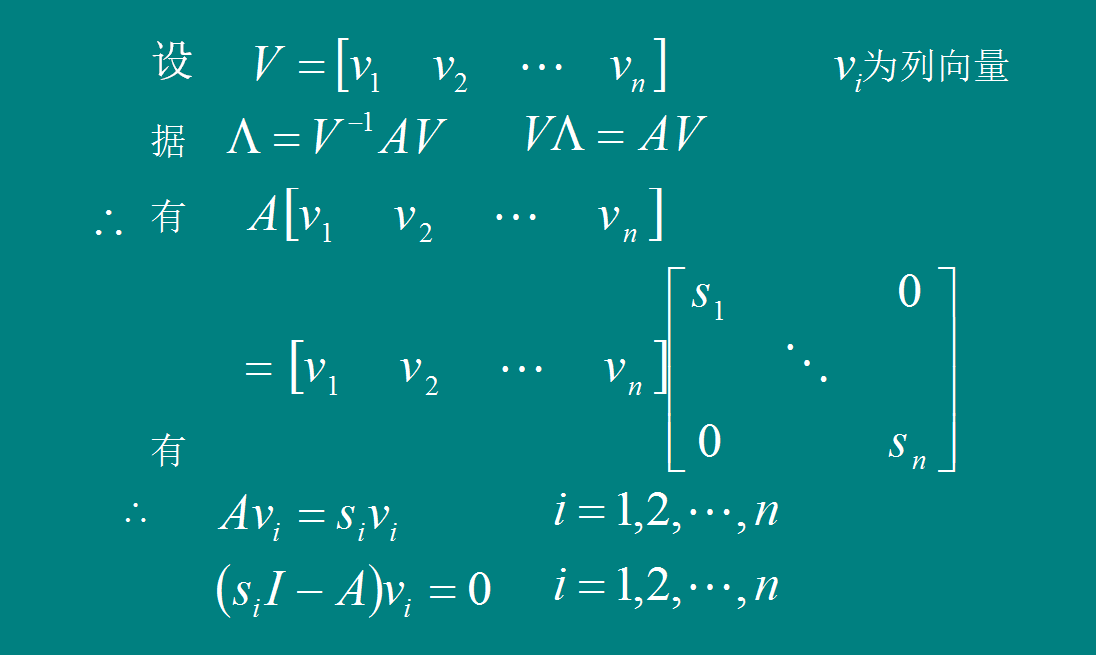

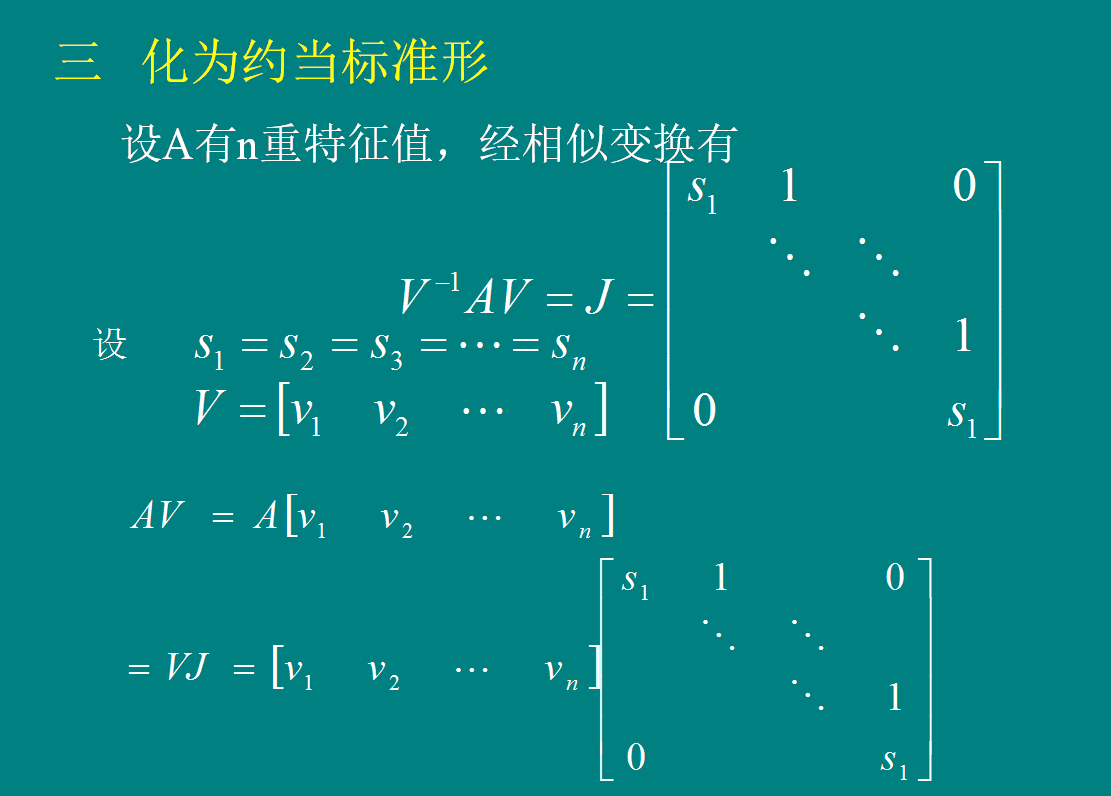

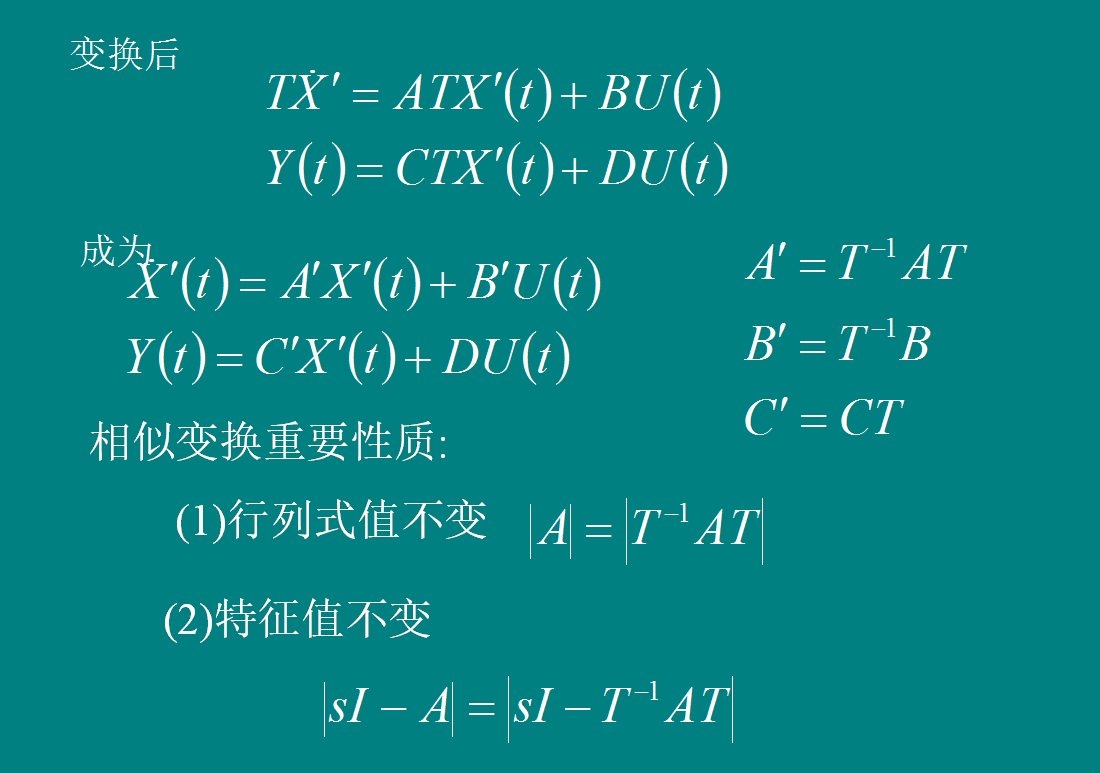

第七节  化为标准形的变换

        化为标准形的变换


  对于一个给定的系统，不同的方法定义状态变量可得到不同的状态空间表达，即不同的A，B，C。标准形状态空间表达具有两个特点：1.形式简单，不为零元素少，固定结构排列。2.不为零元素和系统固有特性参数直接相关,如特征值、特征多项式系数等。因此，为了便于分析，比较和应用，有将任意形状态空间表达式转换为标准形的需要。
