第六节  单变量连续系统状态空间描述的标准形

      单变量连续系统状态空间描述的标准形


标准形：符合标准化规定的状态空间描述形式，标准形便于分析和处理，便于转换成方框图和传递函数，因为标准形的ABC中元素与系统特征参数直接相关。

四种标准形：

     能控标准形       由传递函数直接确定；

     能观标准形       与能控标准形对偶；

     对角标准形       是完全解耦的系统；

     约当标准形        有重极点的系数。

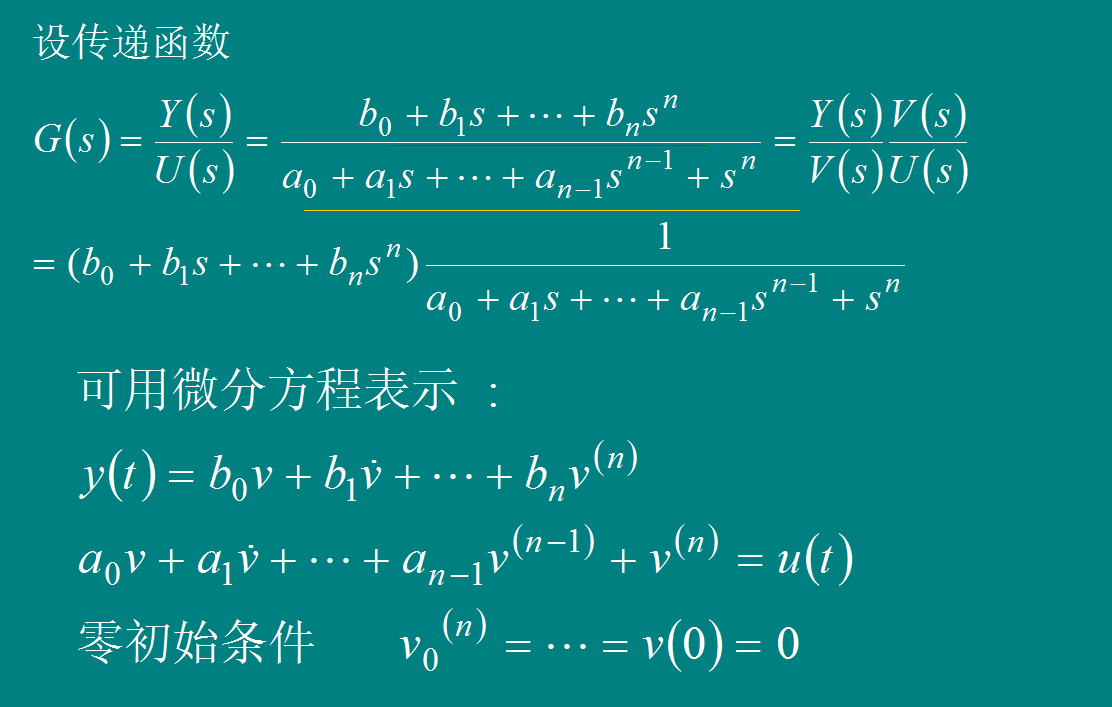

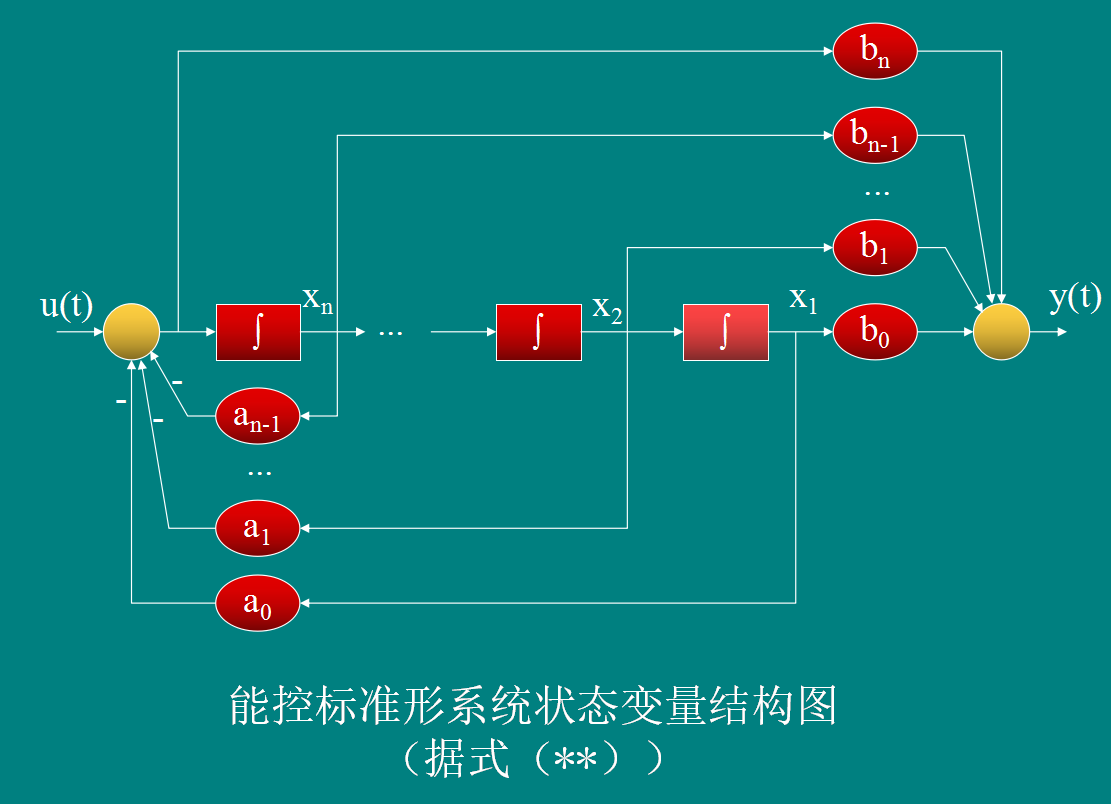

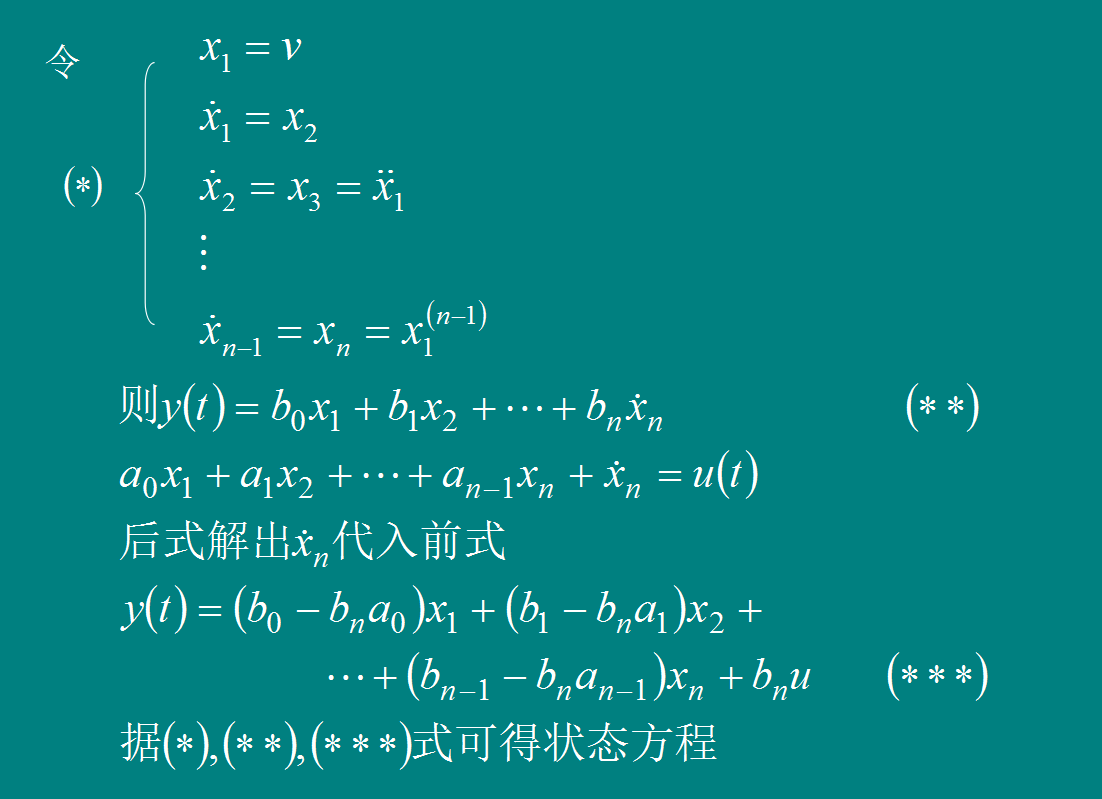

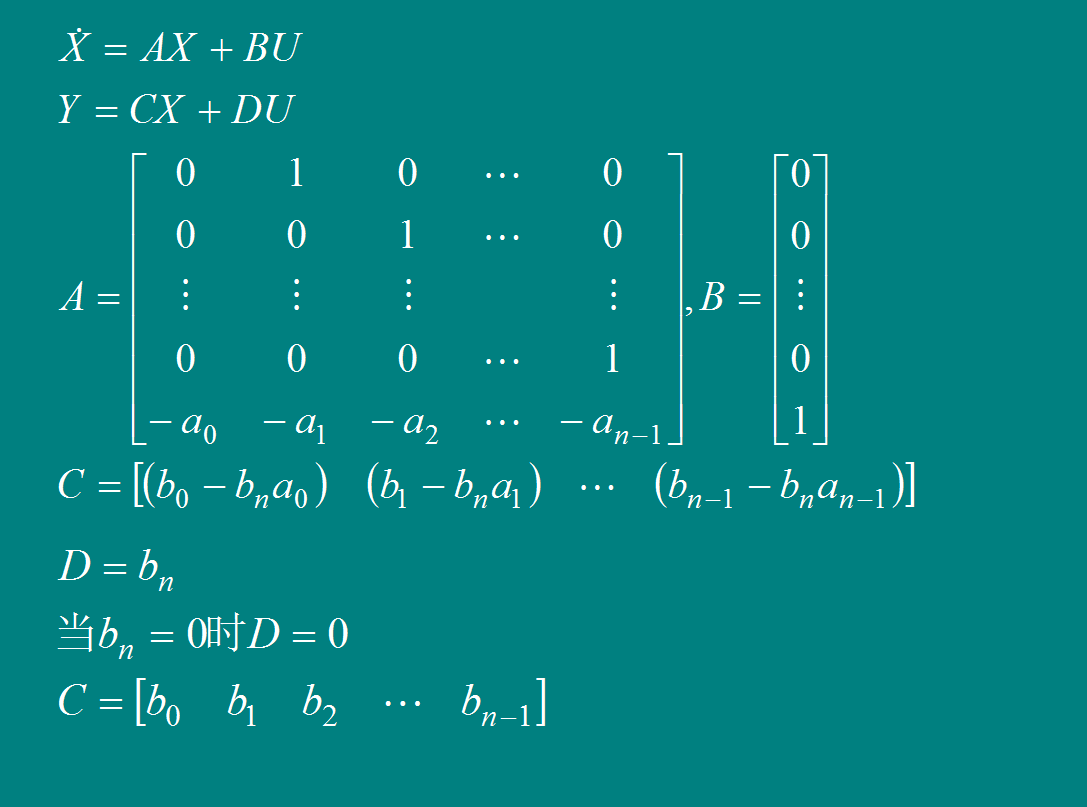

 一、能控标准形

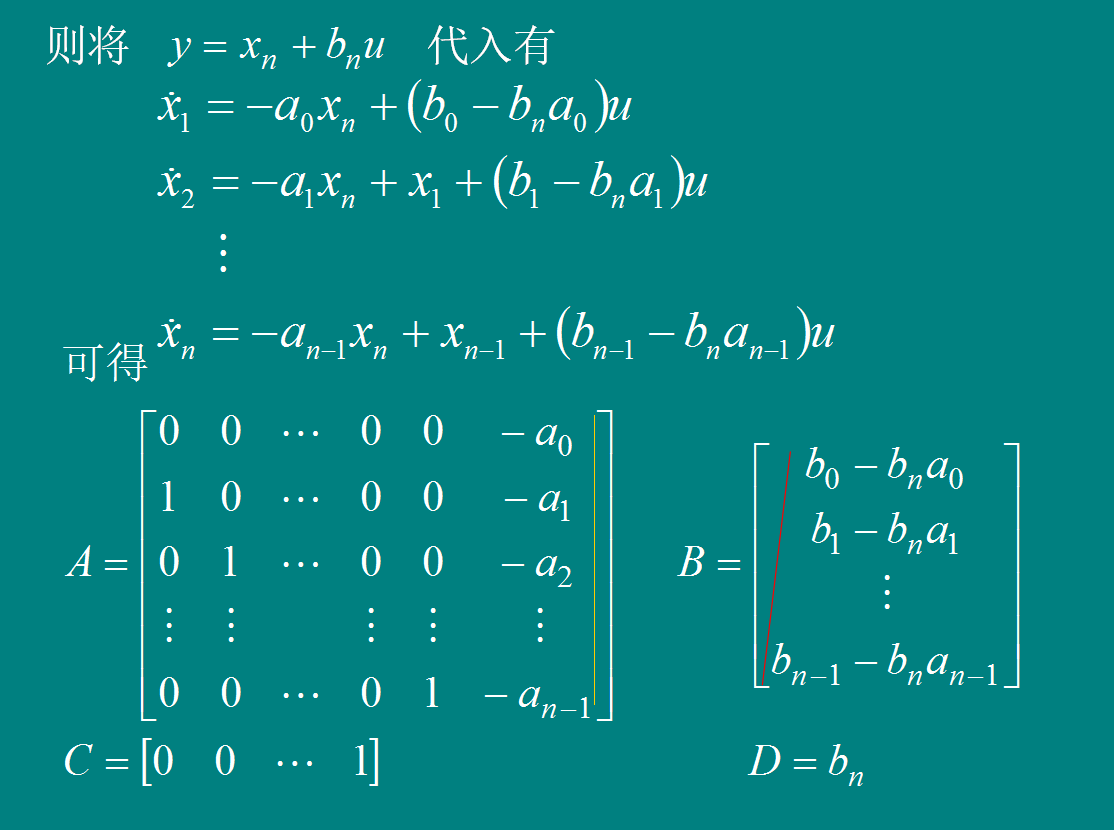

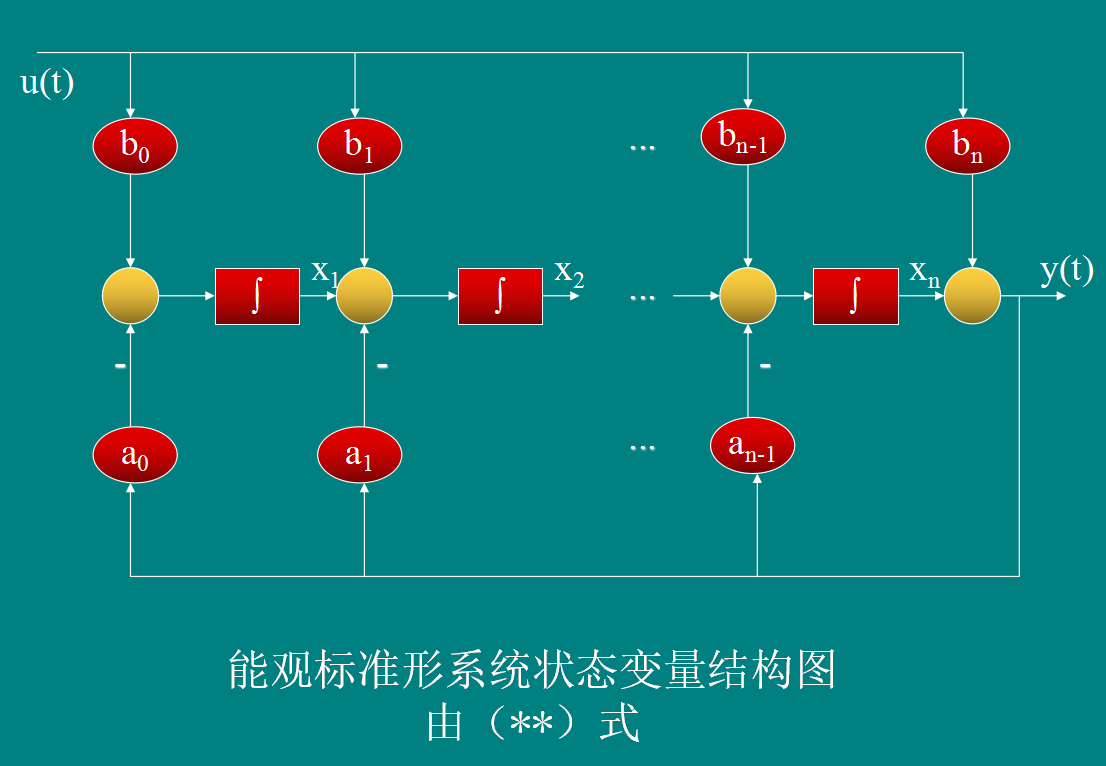

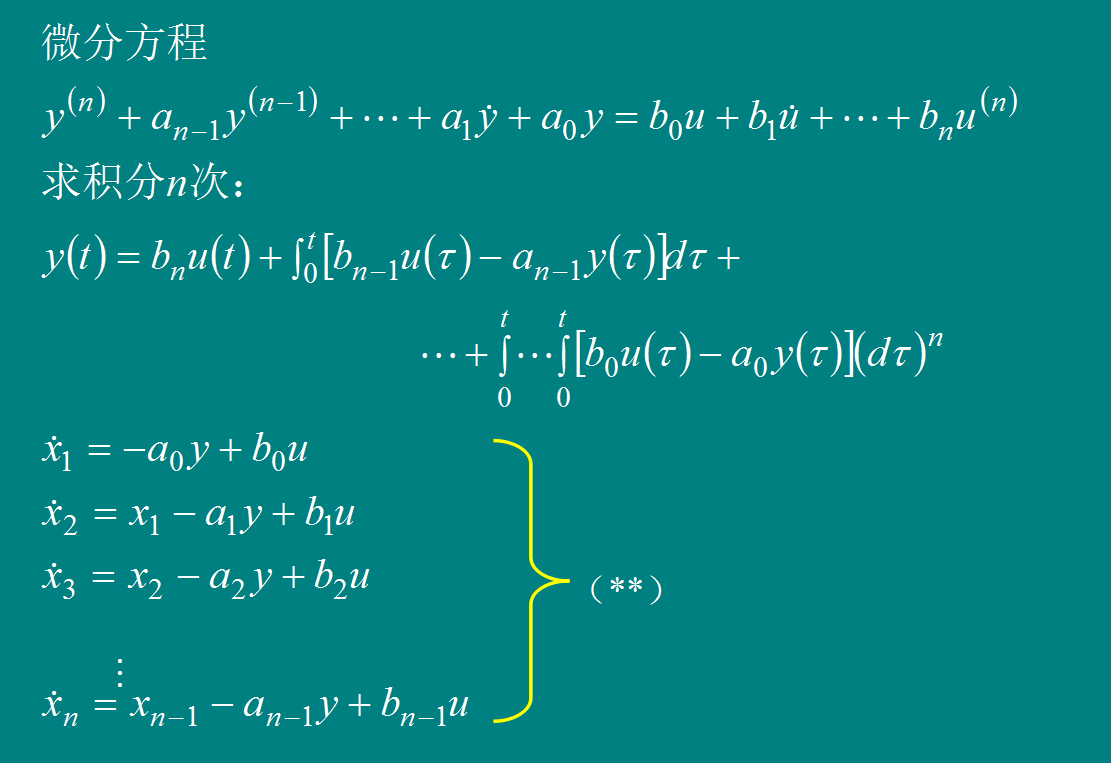

二、能观标准形

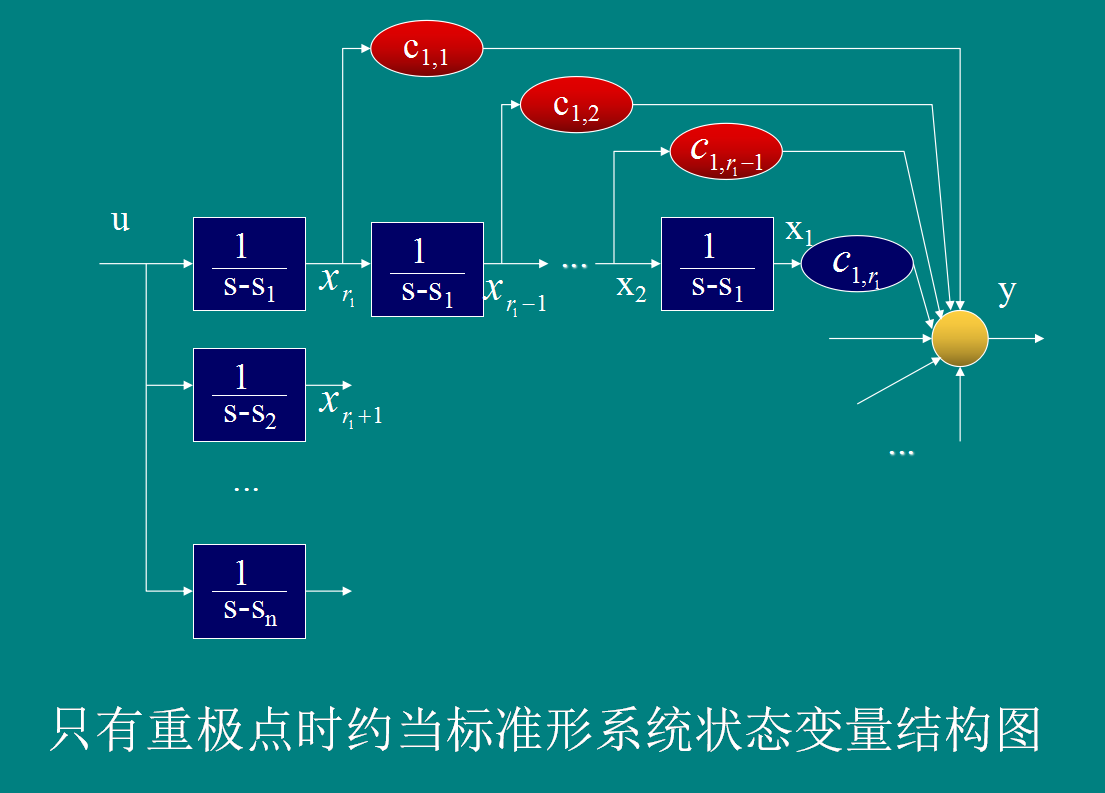

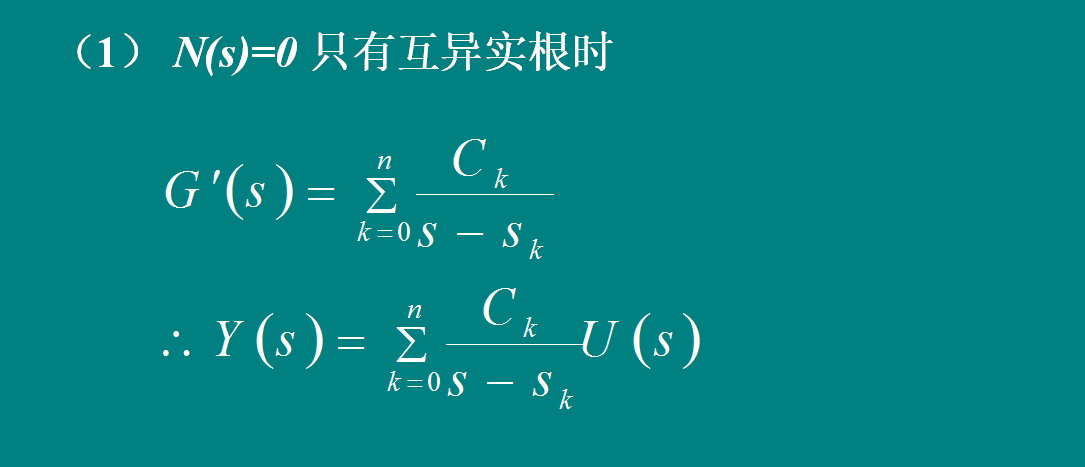

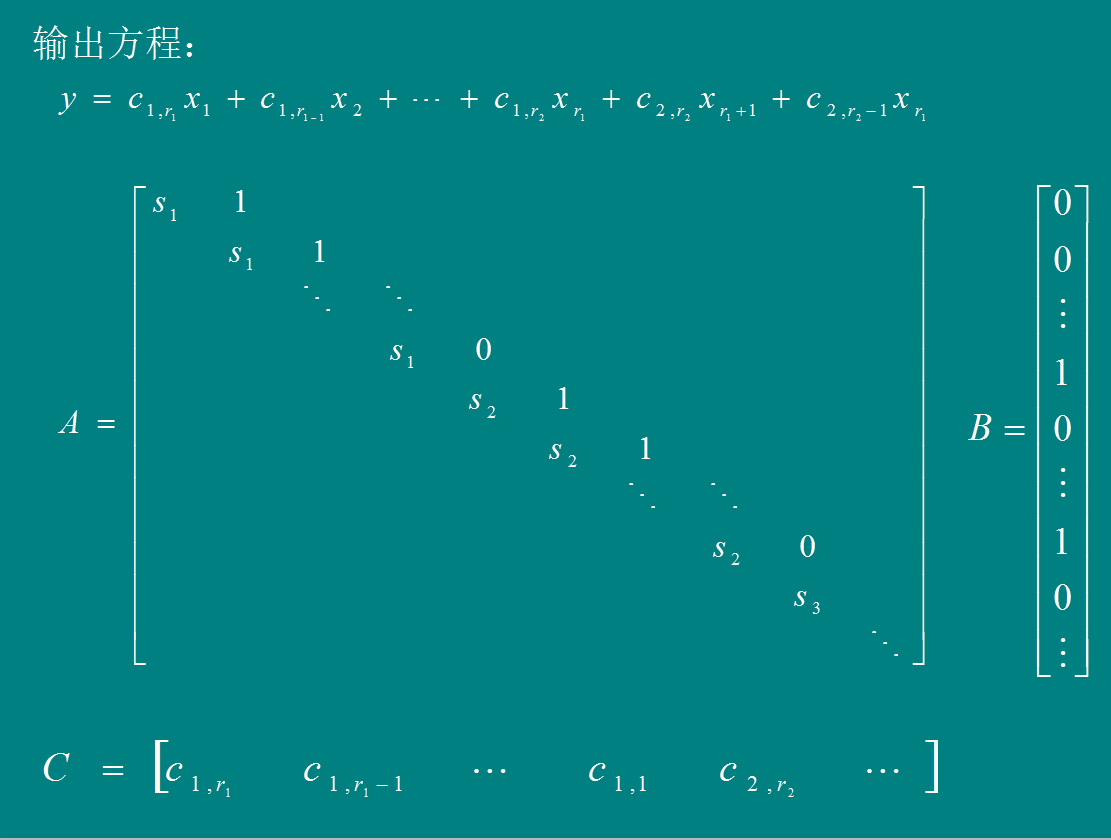

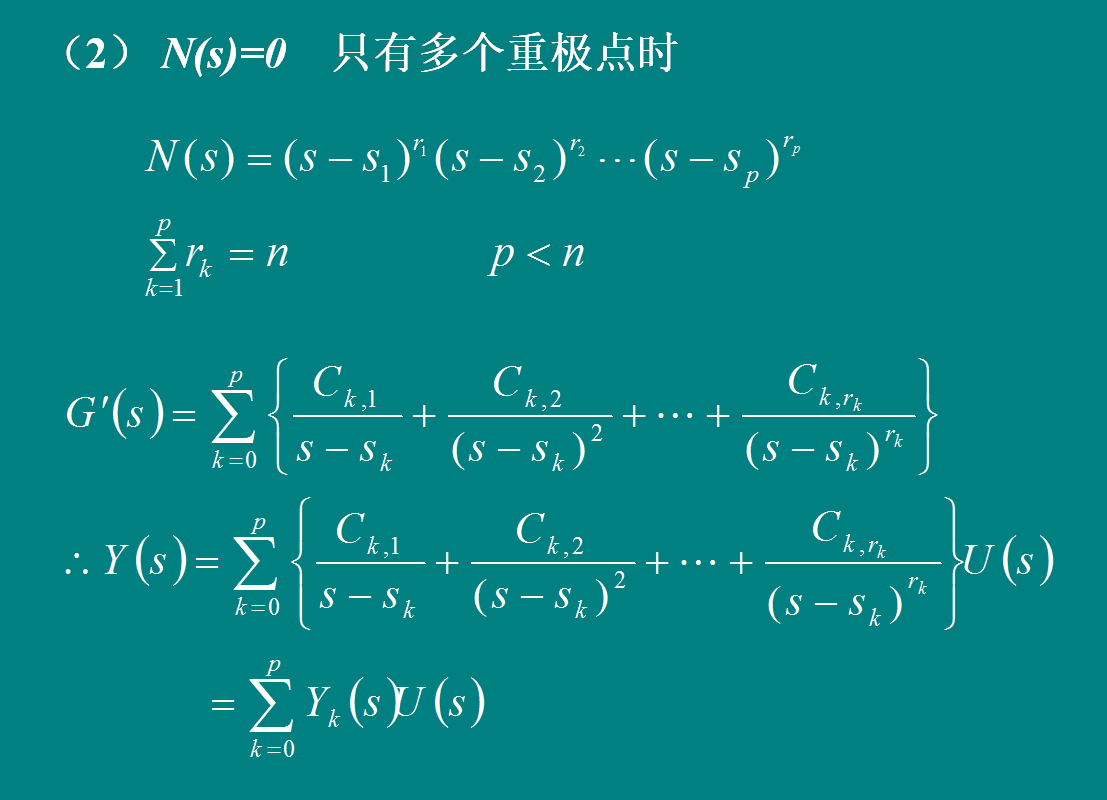

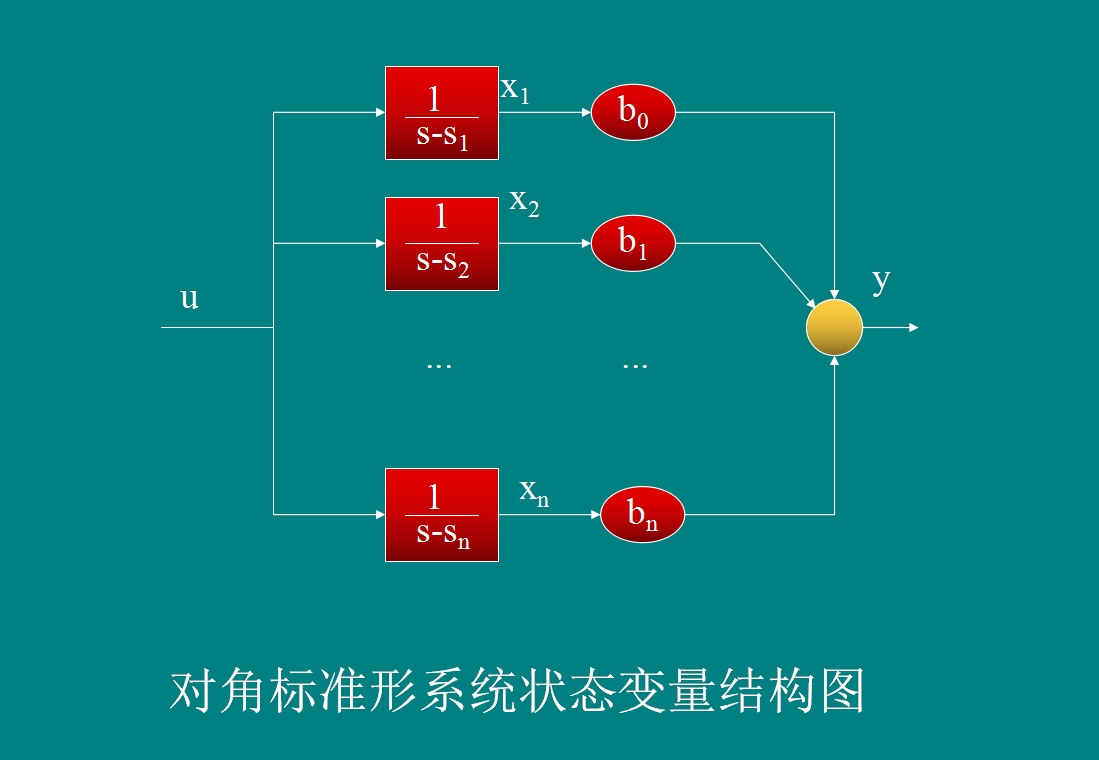

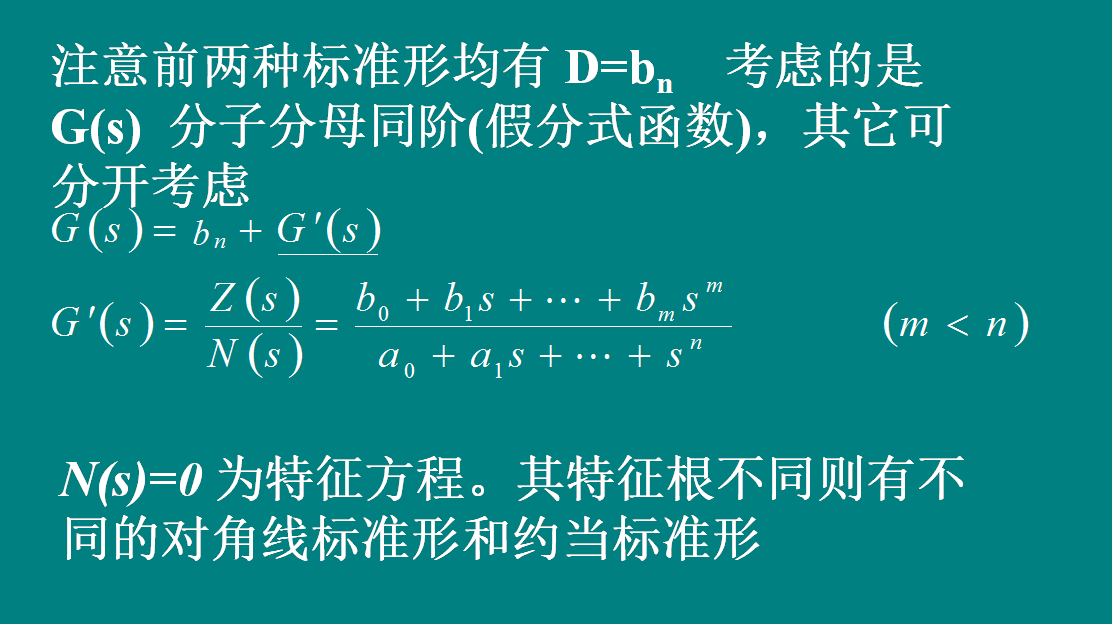

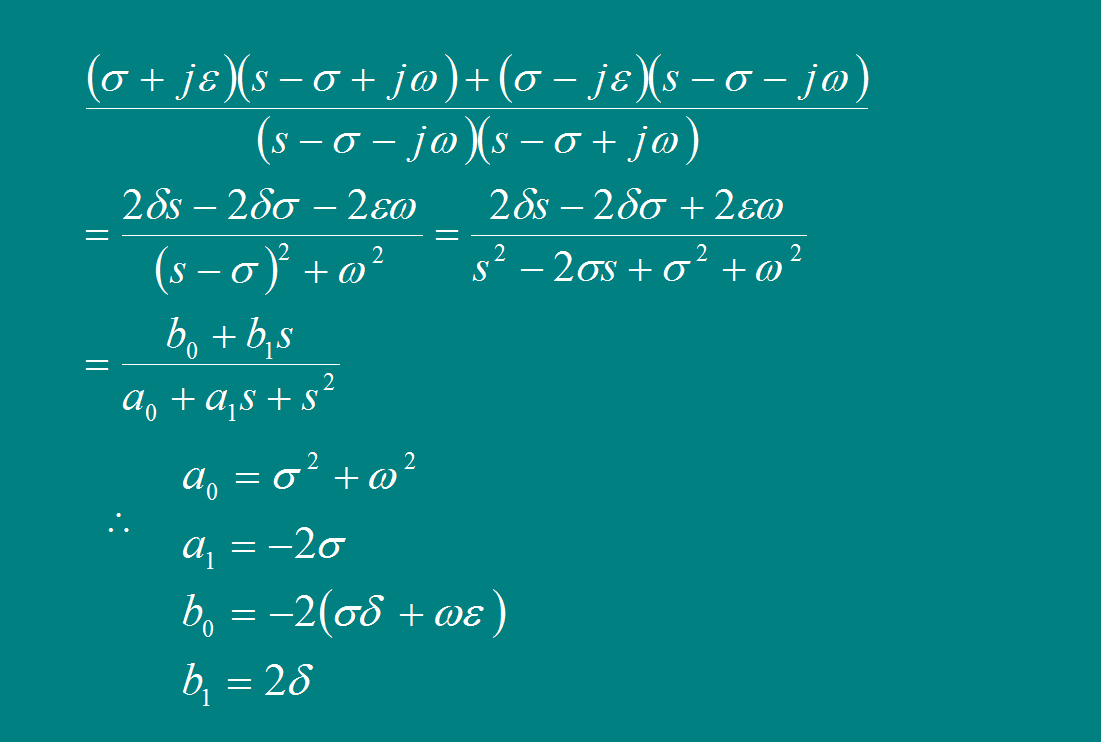

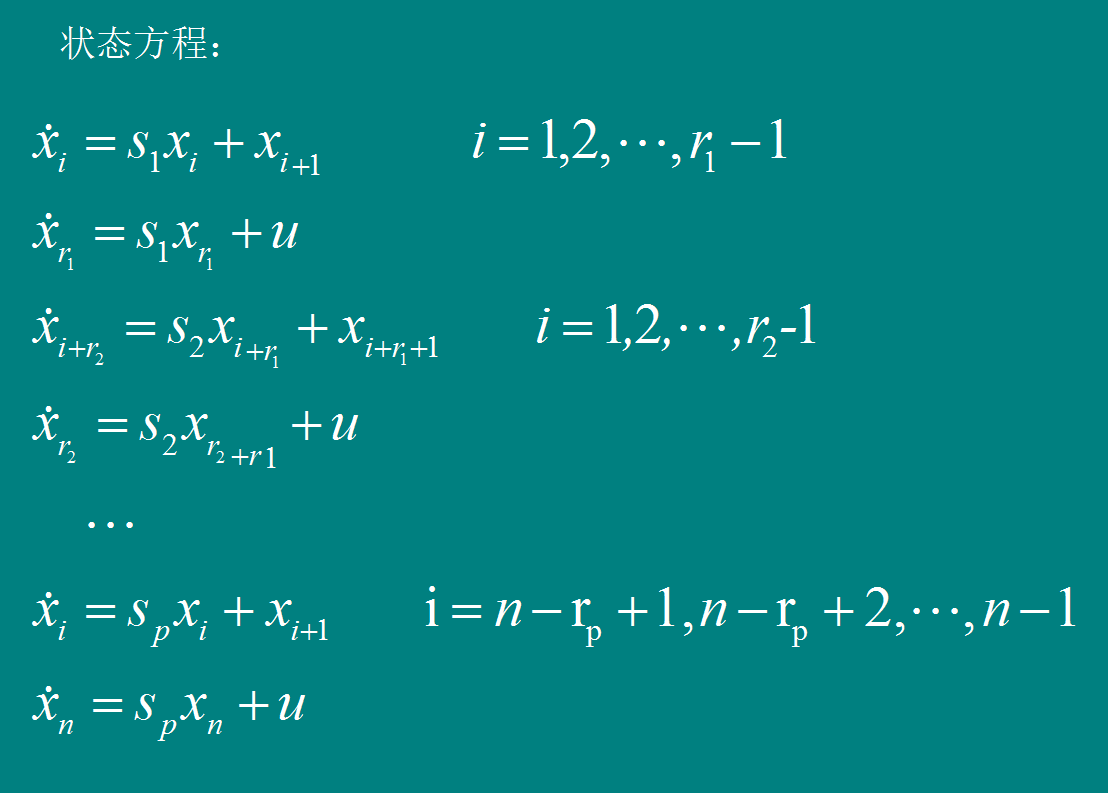

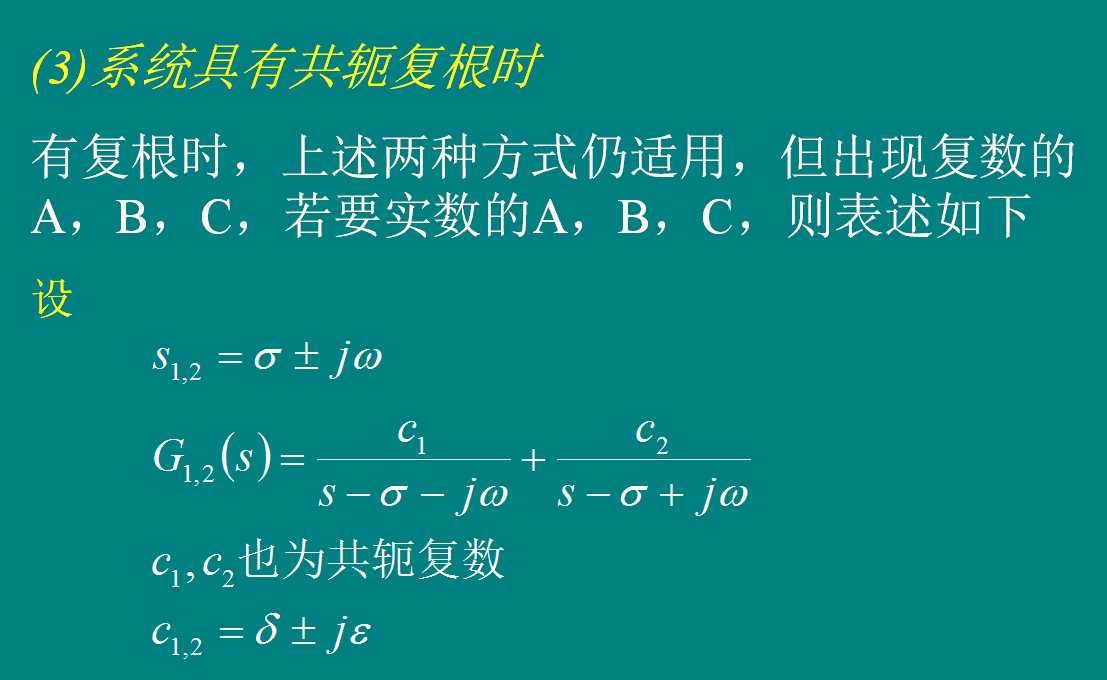

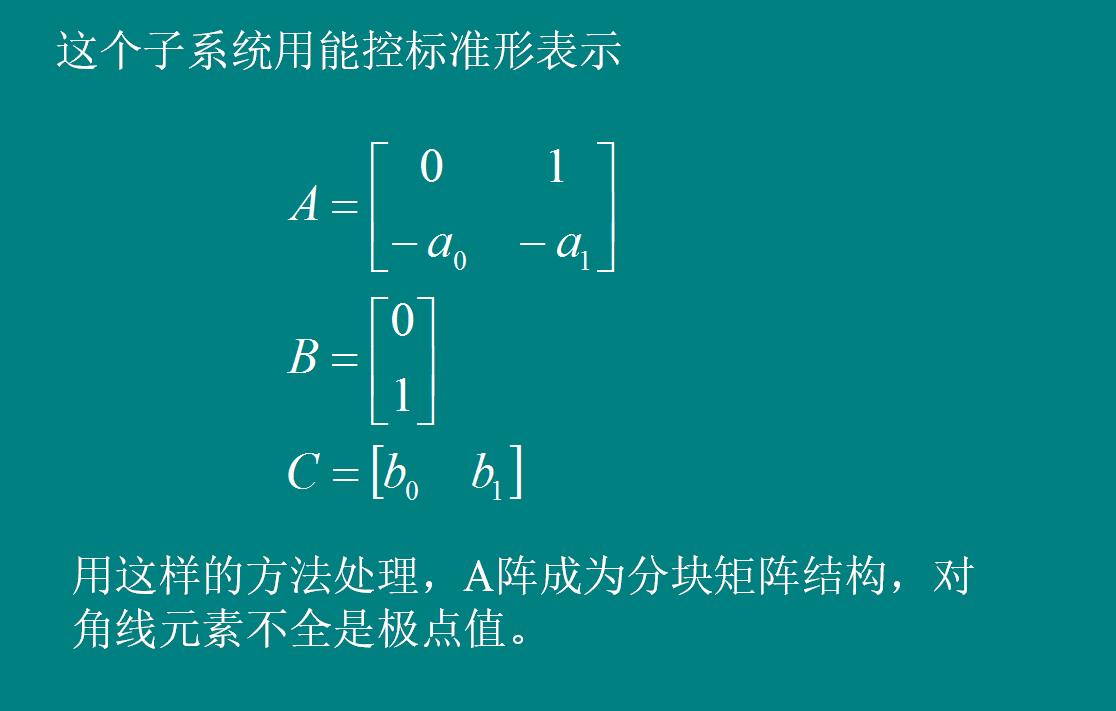

三、对角标准形和约当标准形
