第八节     控制系统的频率特性分析与设计

    控制系统的频率特性分析与设计



当系统的性能指标用相位裕量和增益裕量等频域指标表示时，用频率特性法设计控制器更方便。


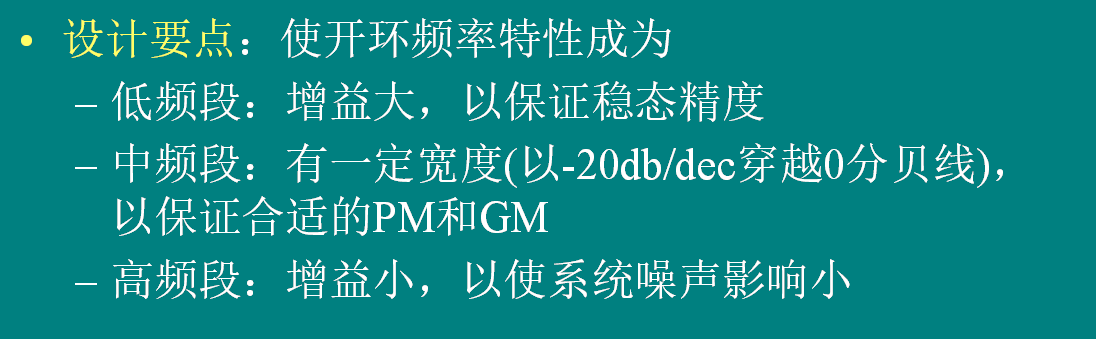

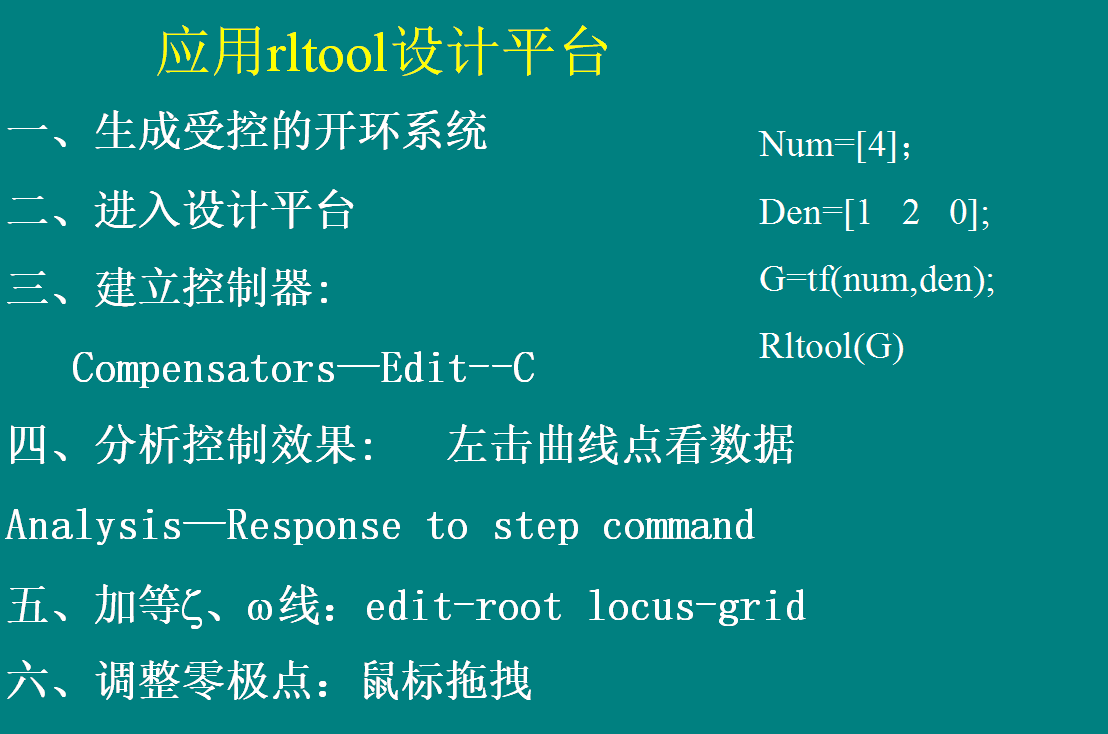

设计方法：

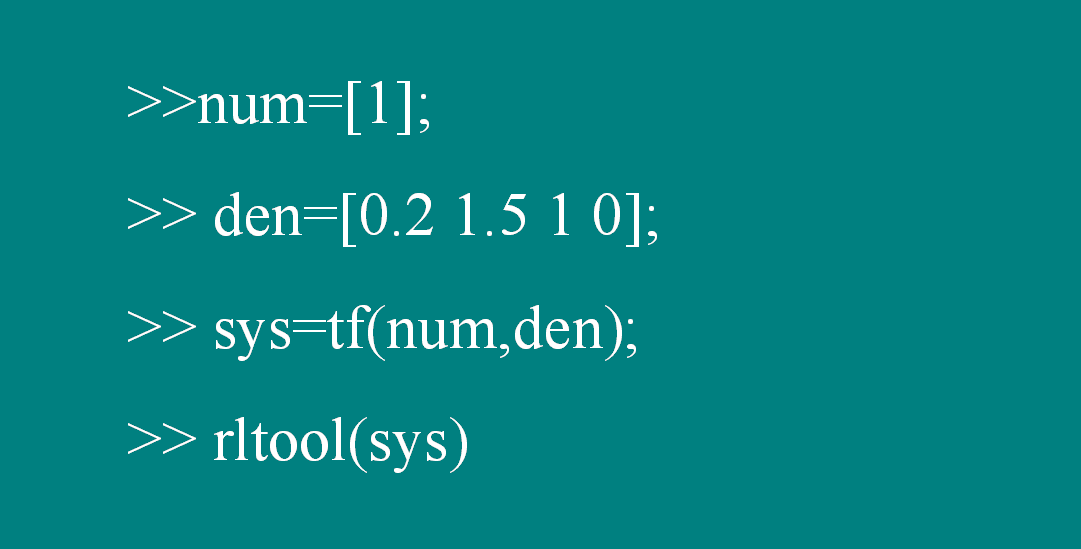

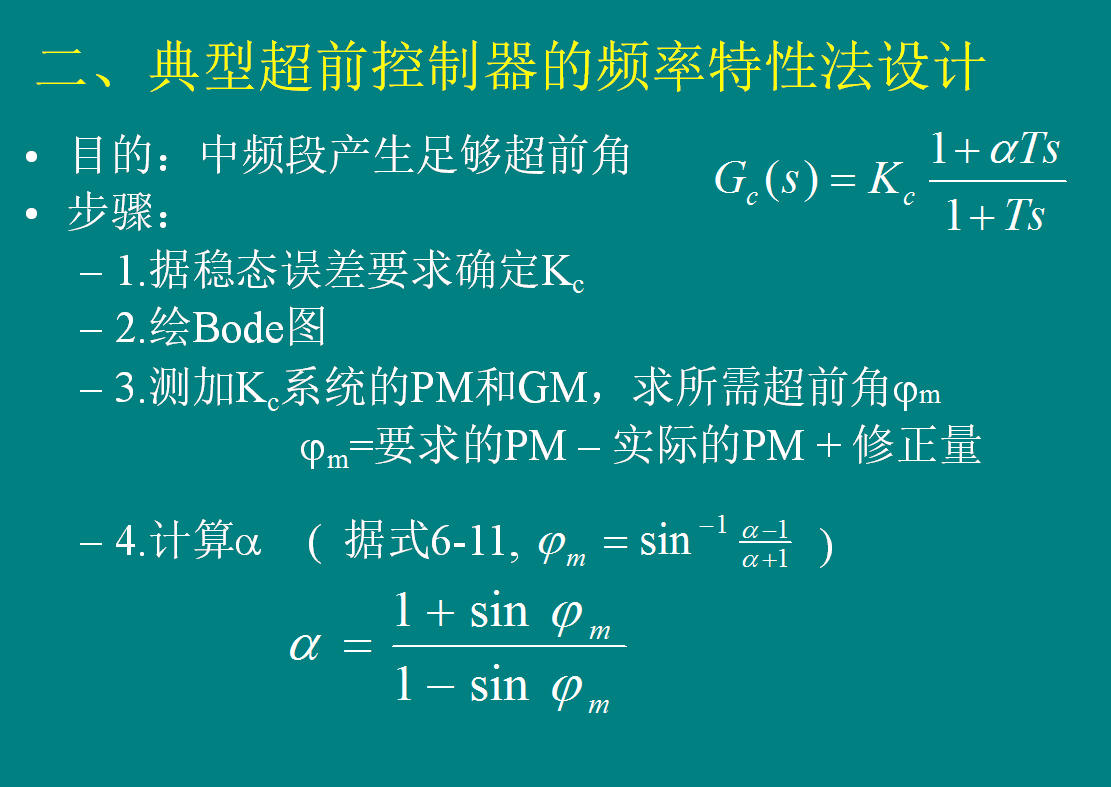

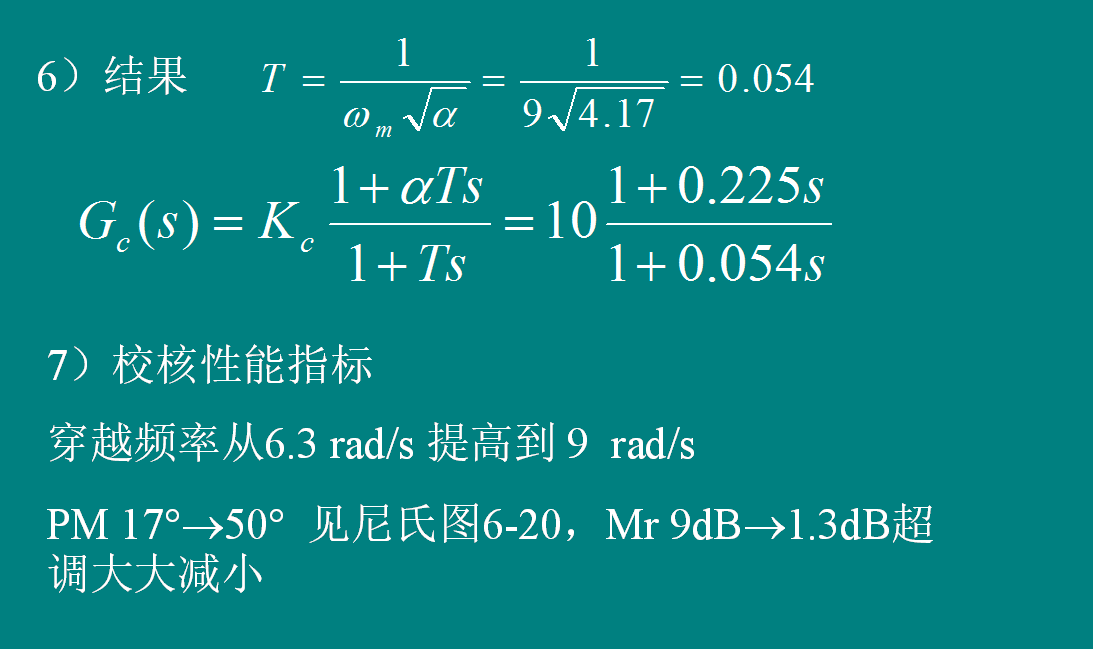

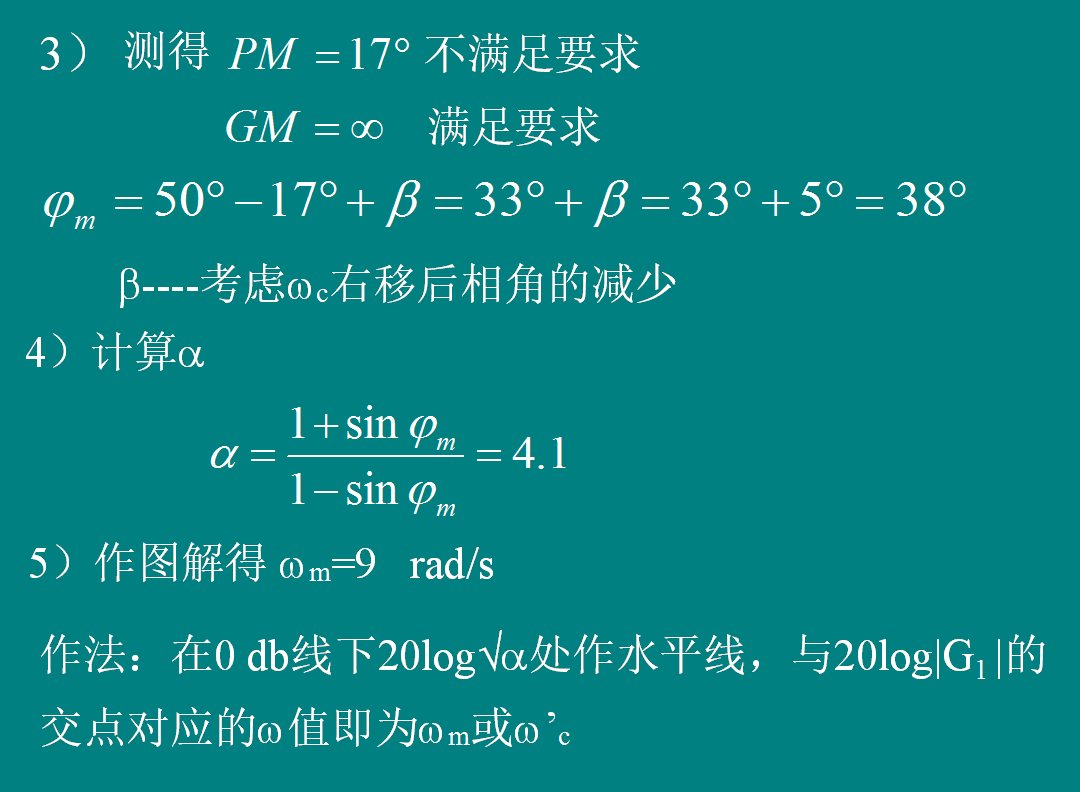

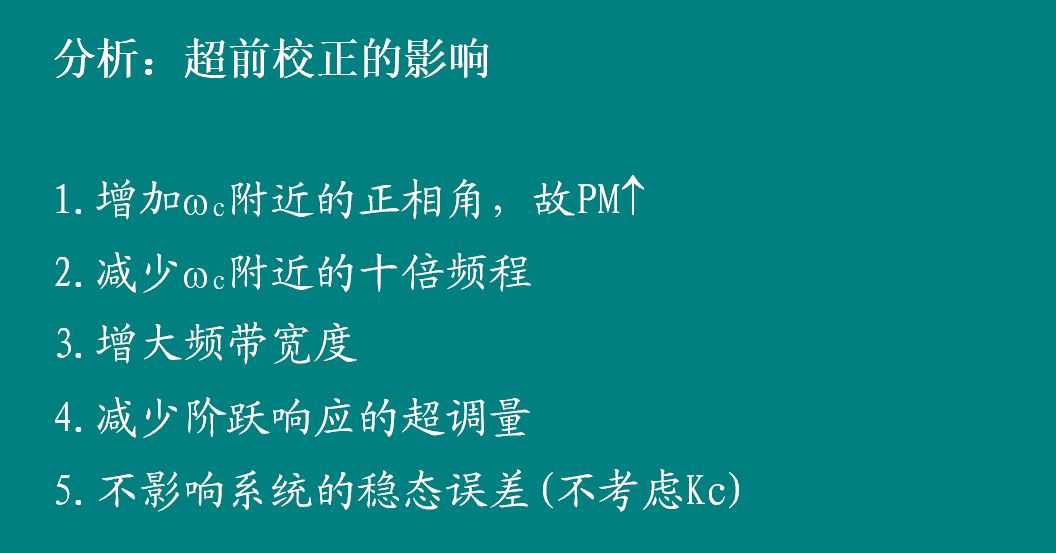

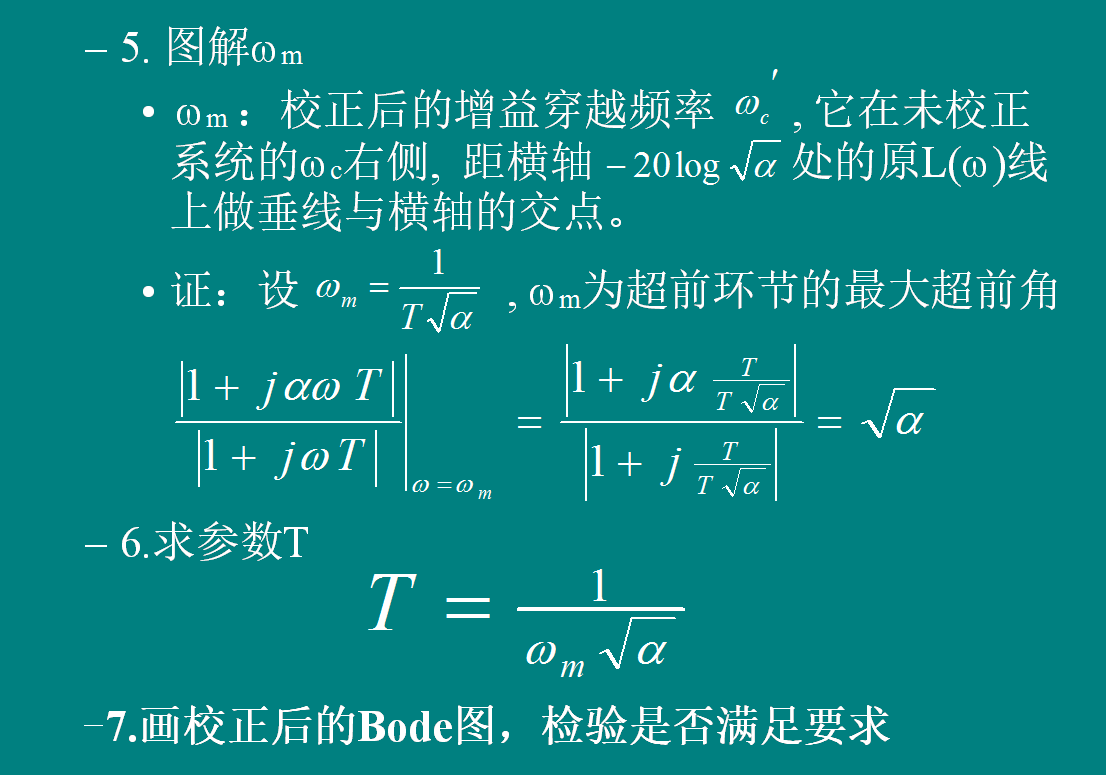

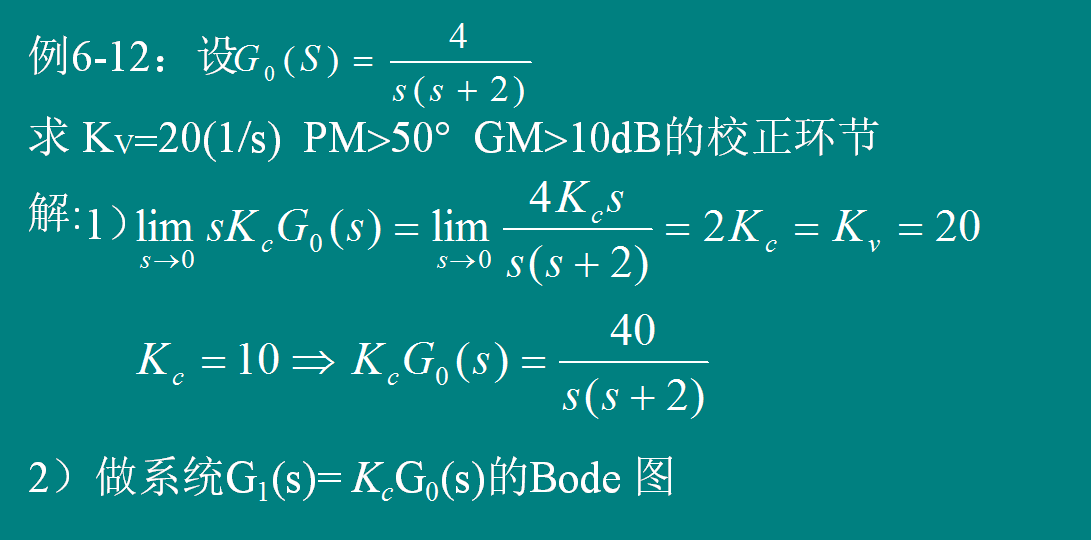

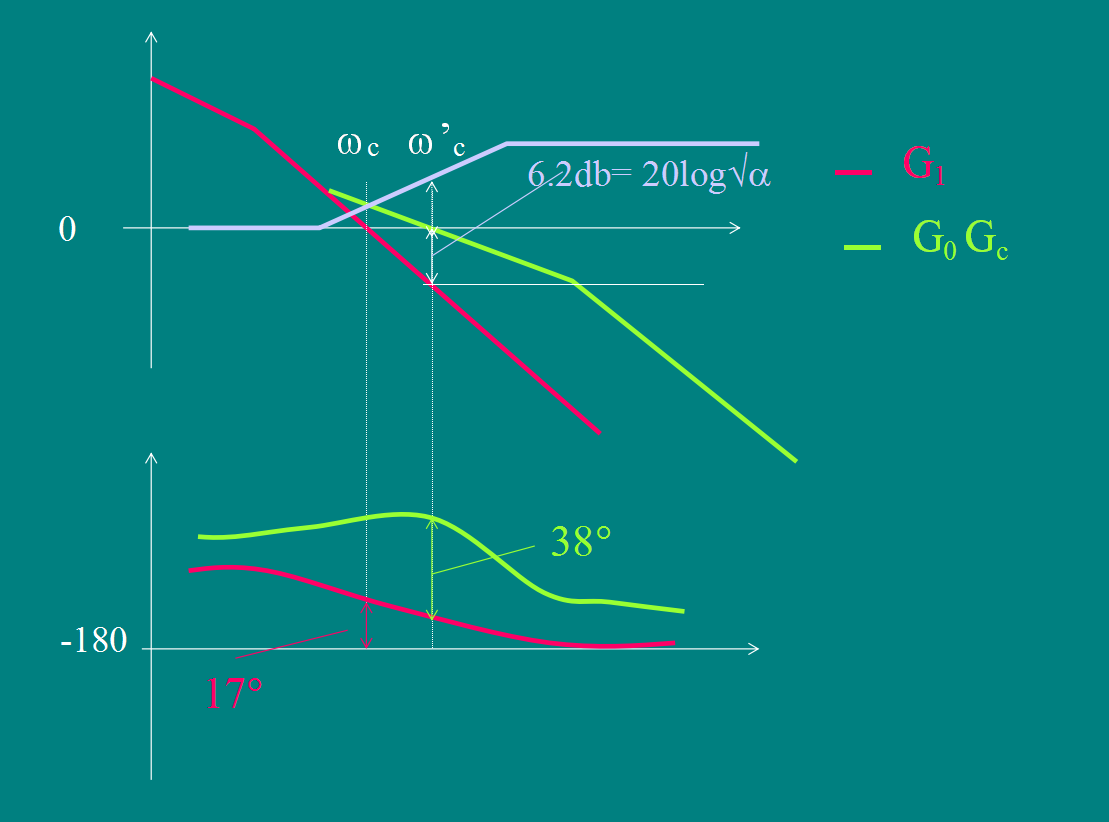

一）典型超前控制器的频率特性法设计

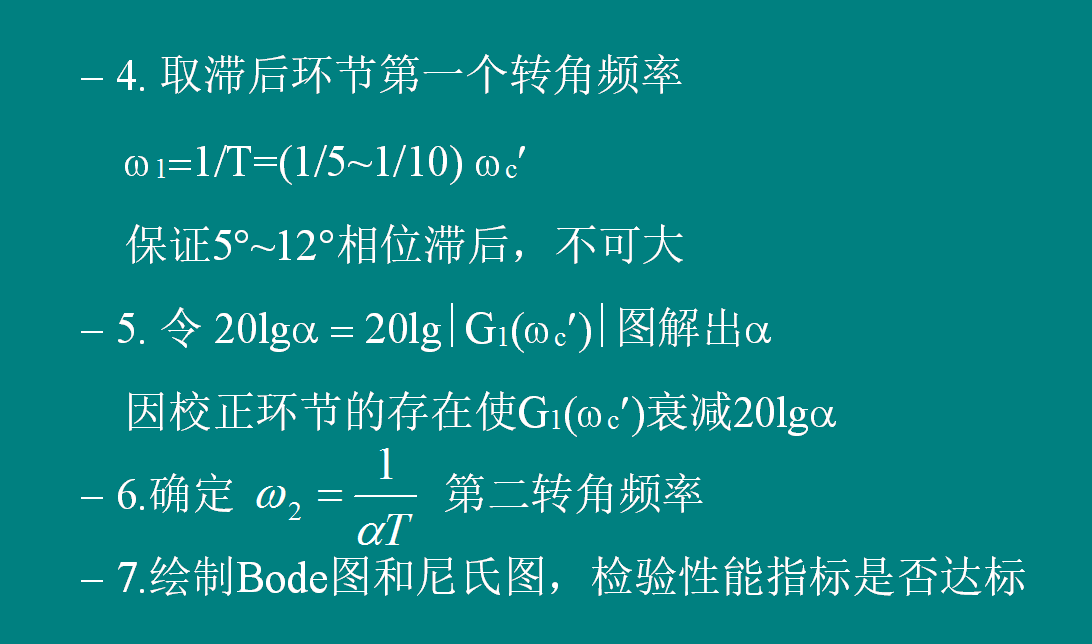

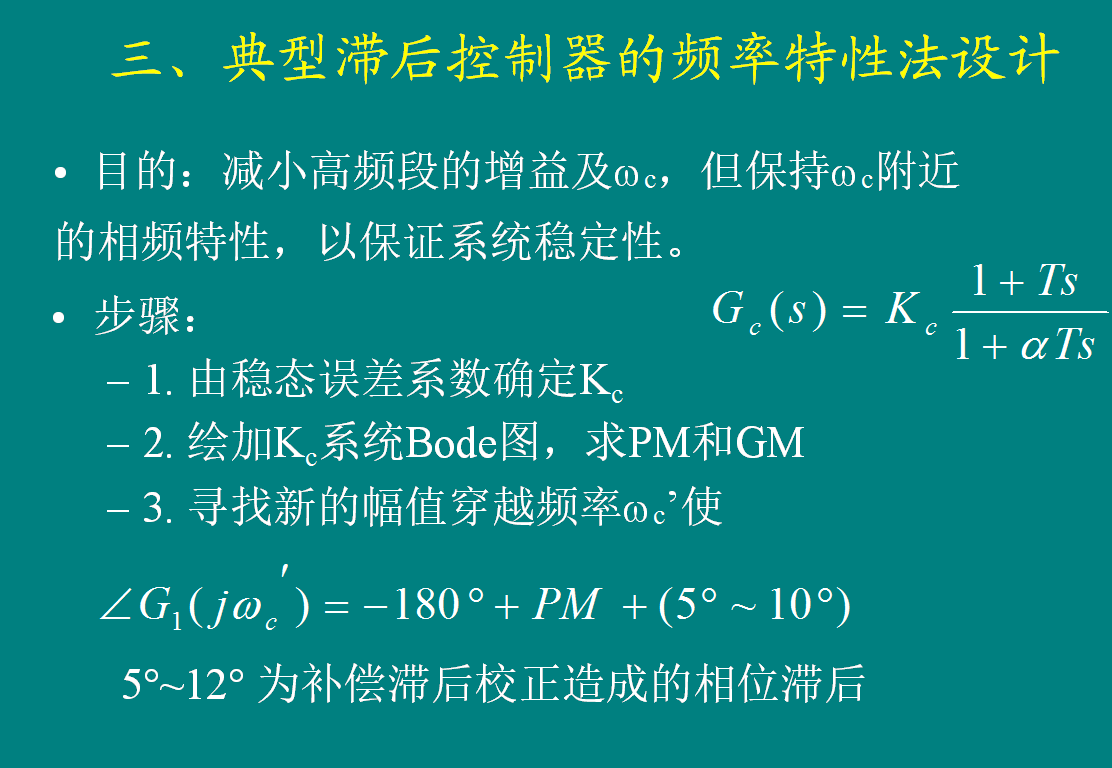

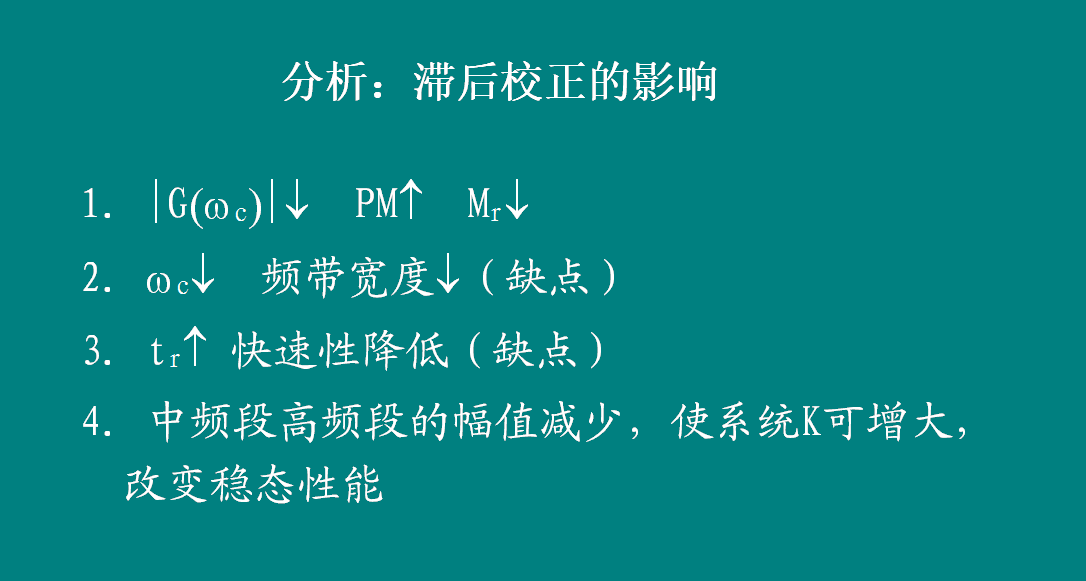

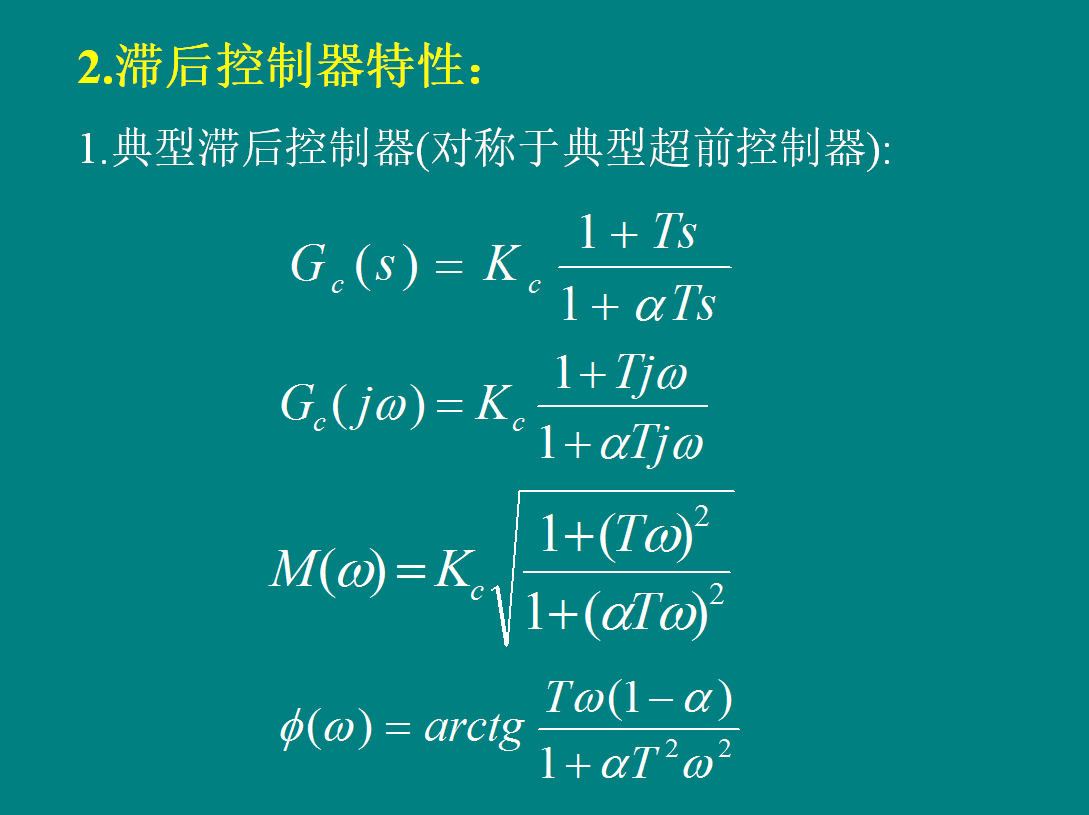

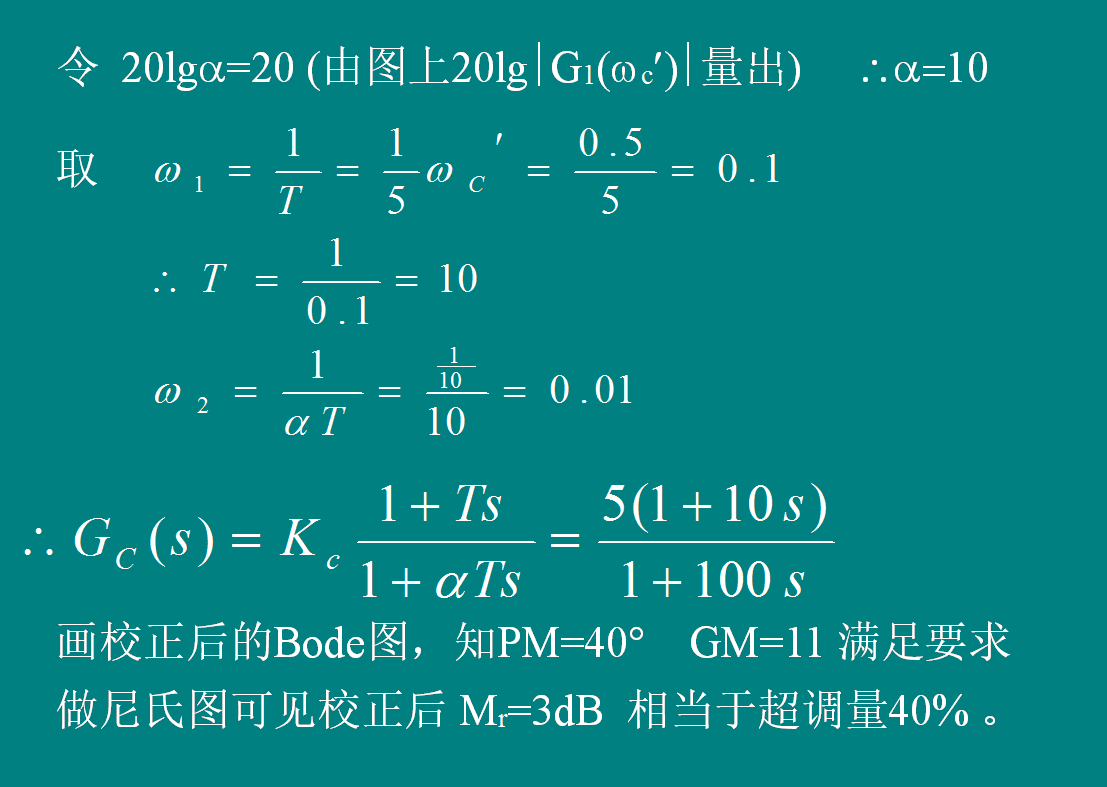

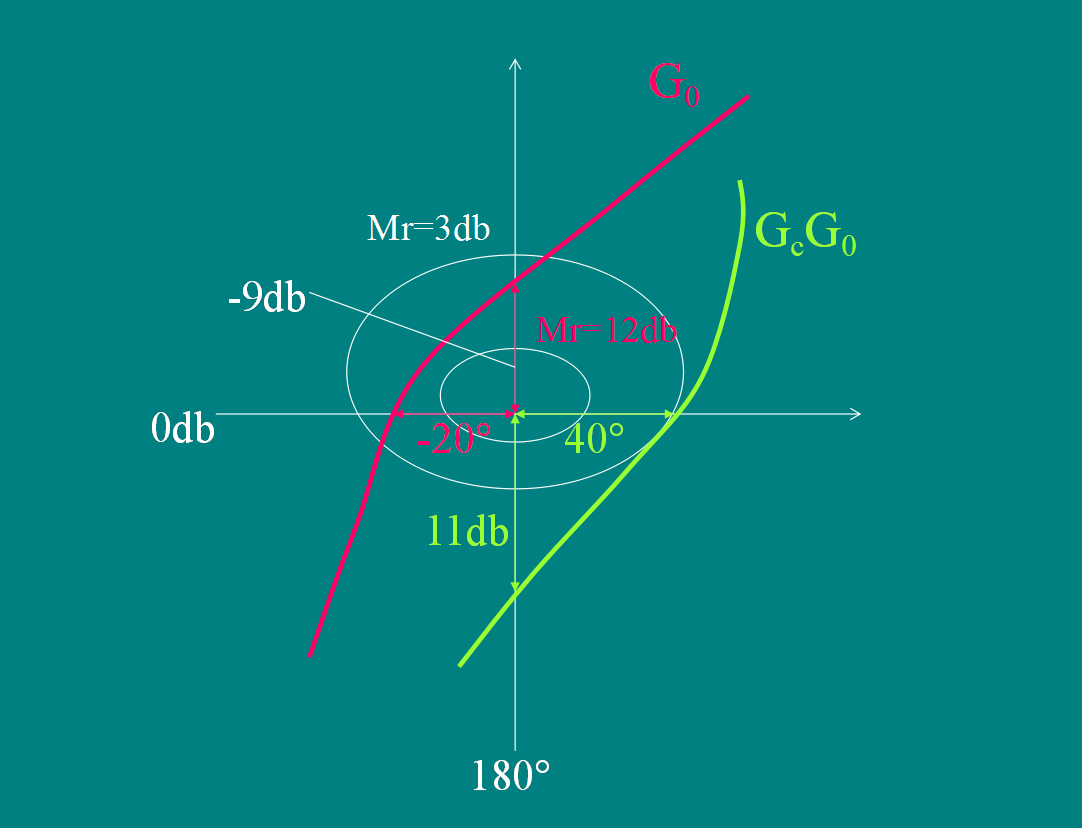

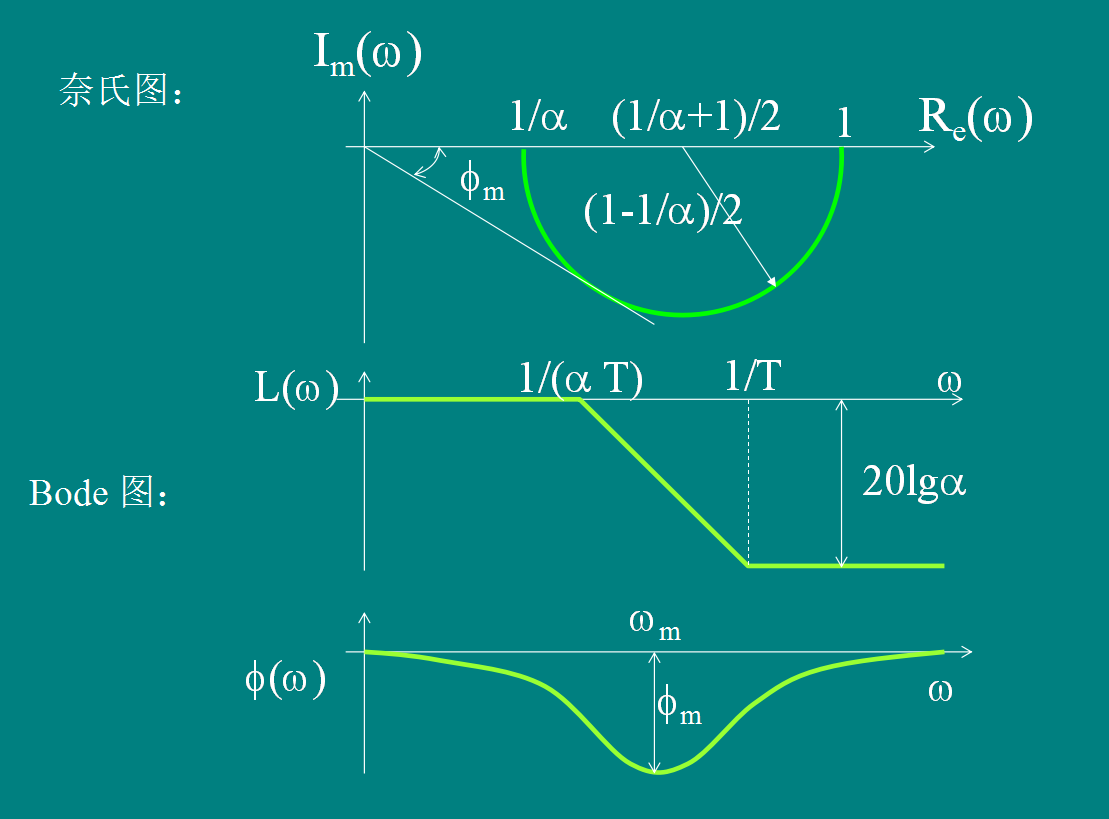

二）典型滞后控制器的频率特性法设计

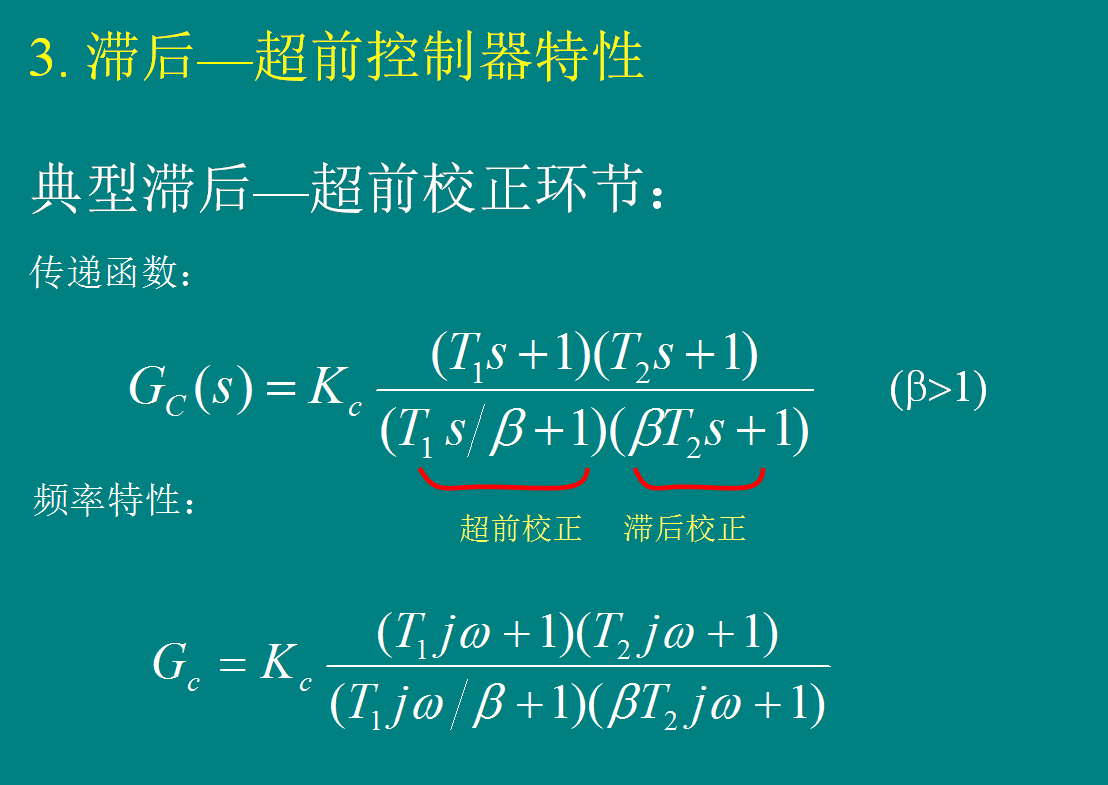

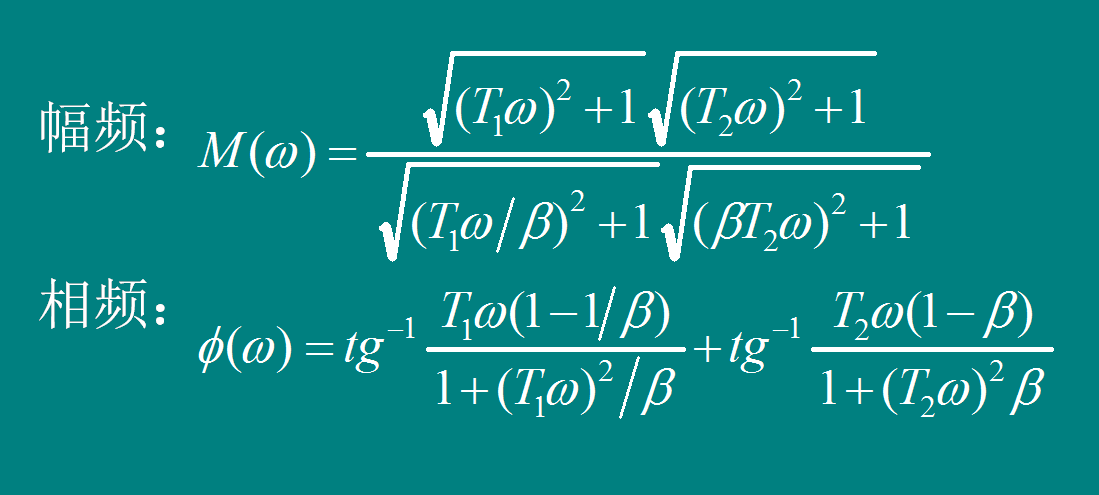

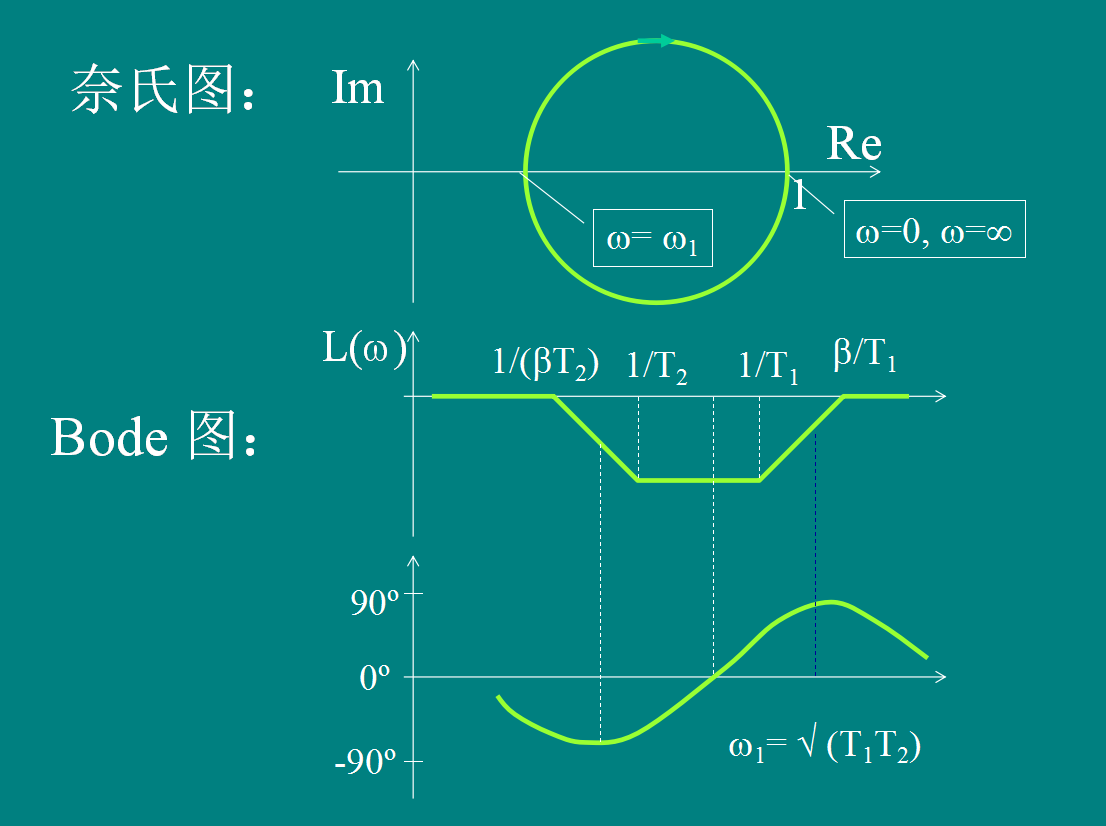

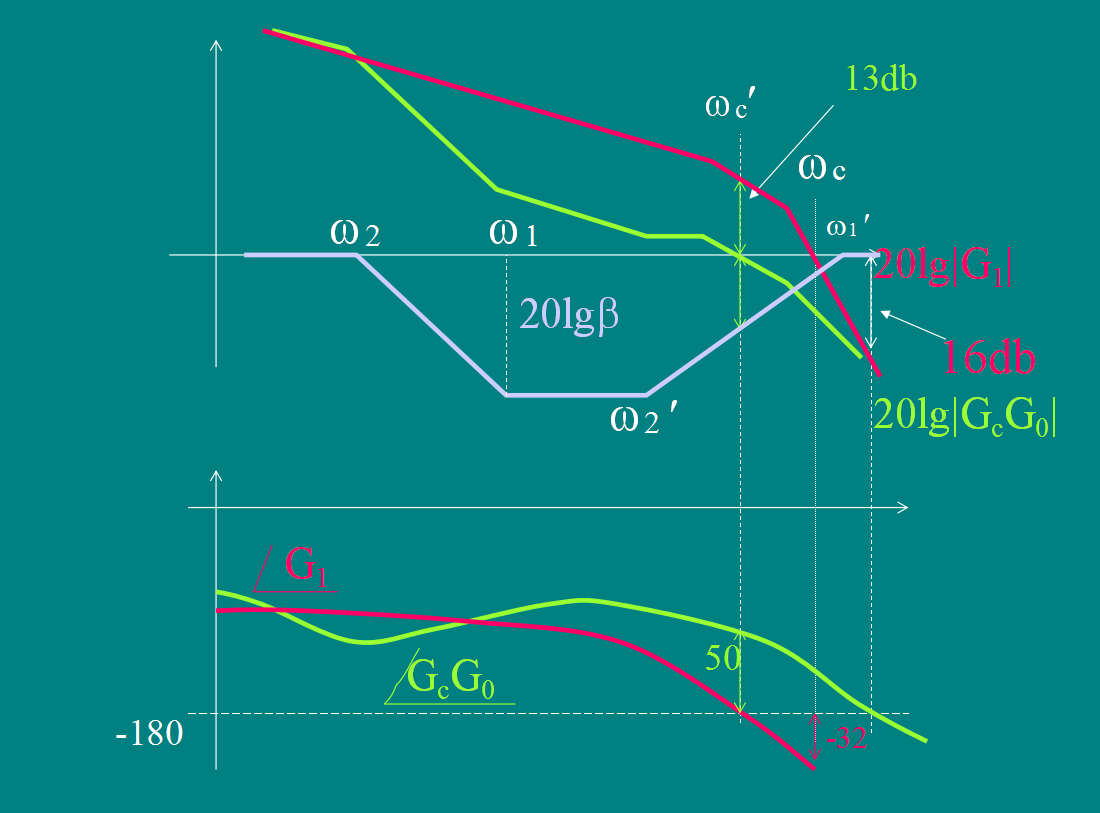

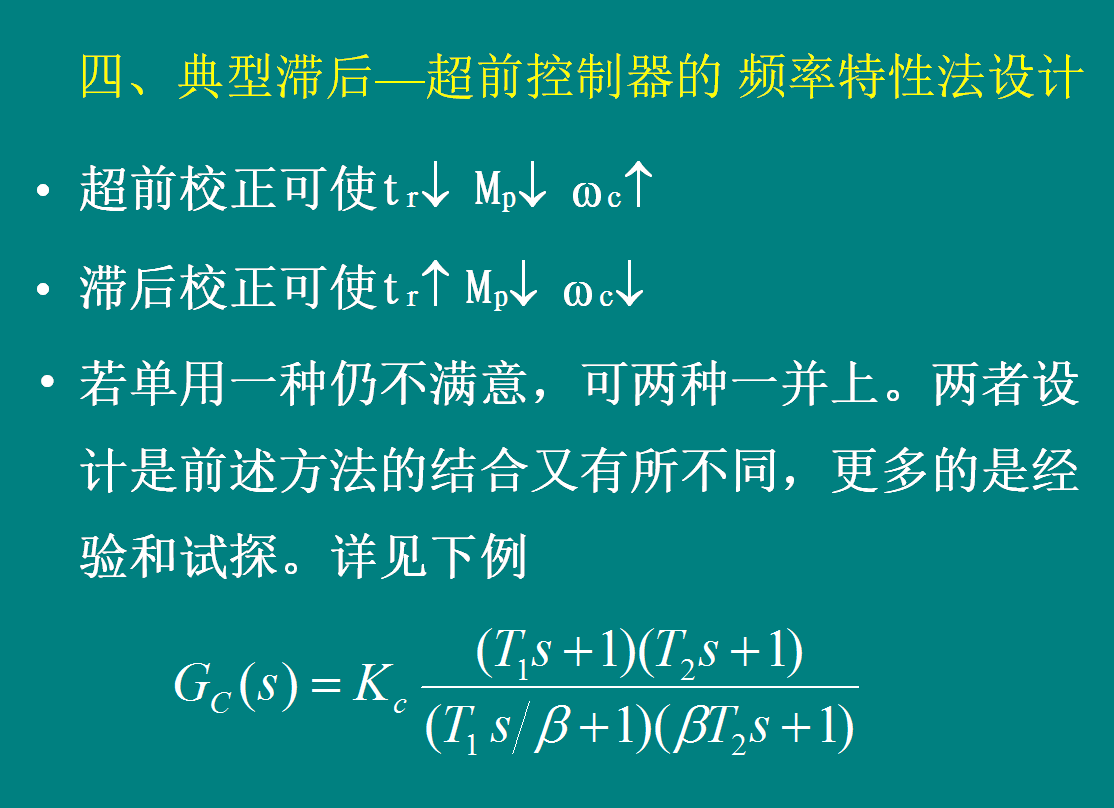

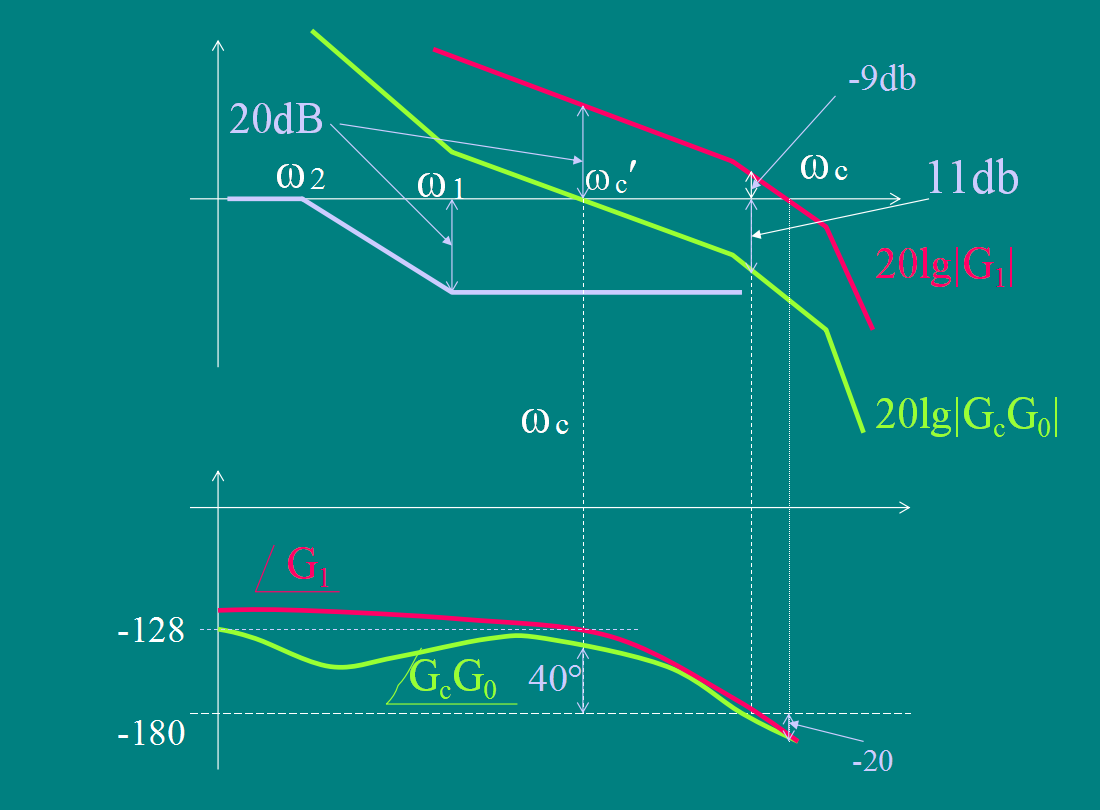

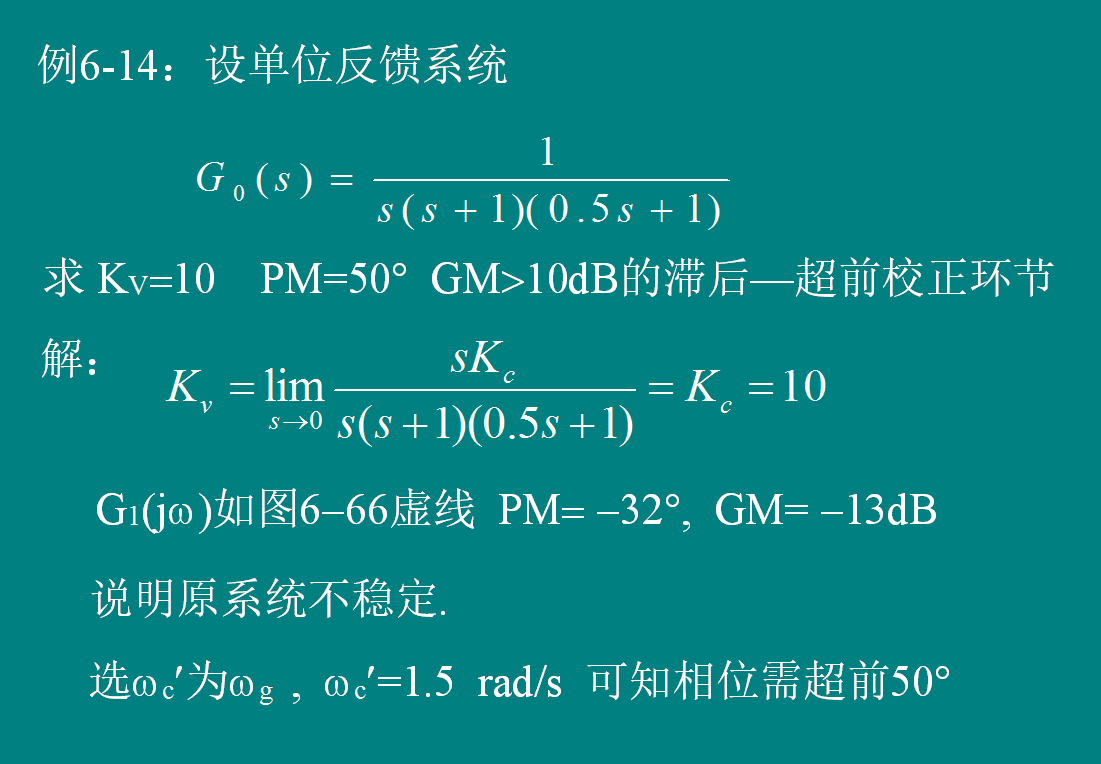

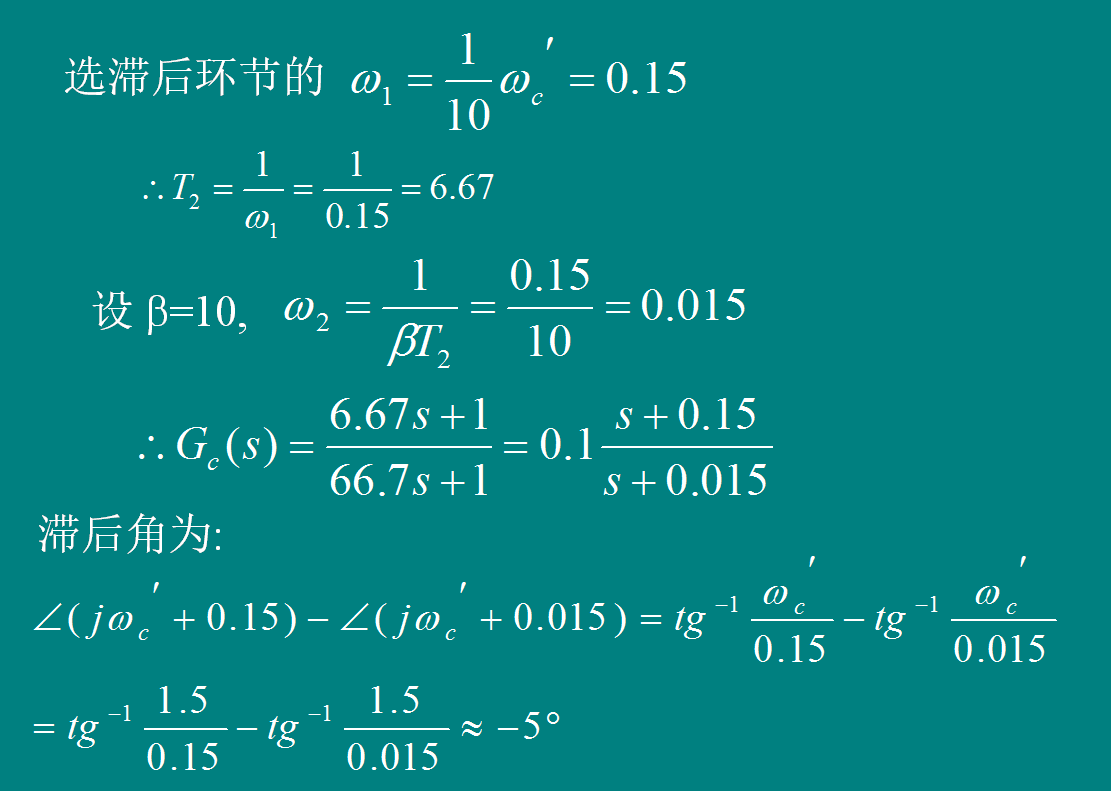

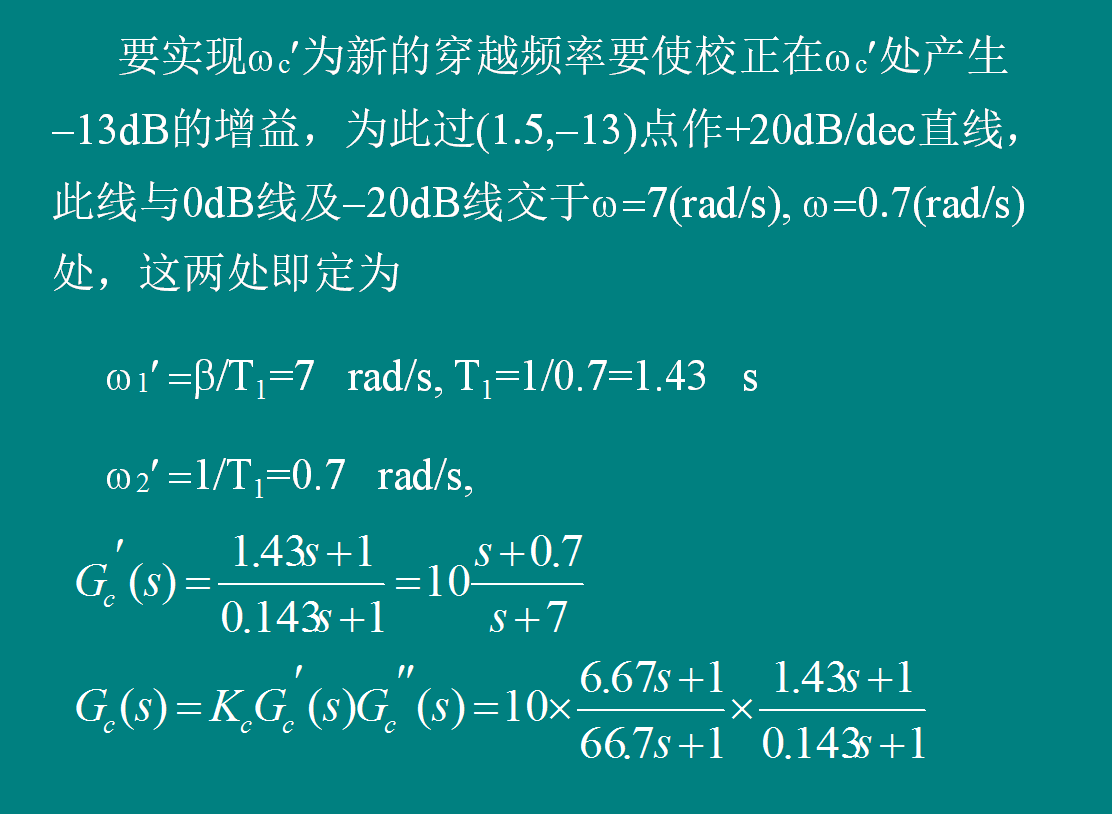

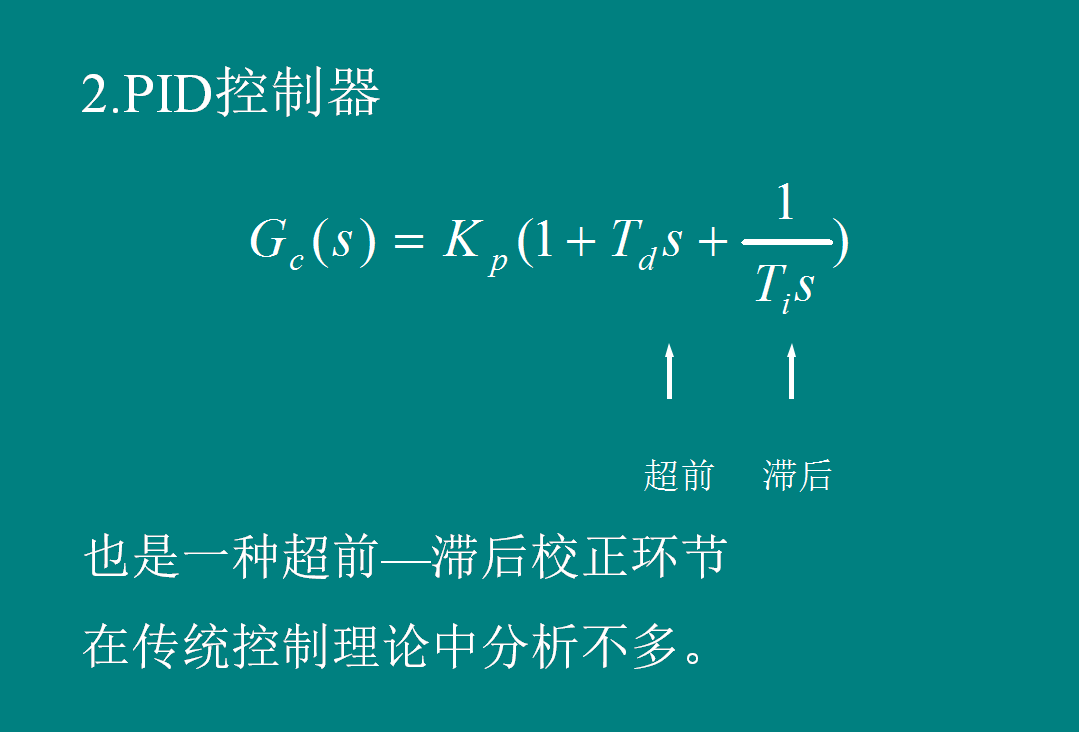

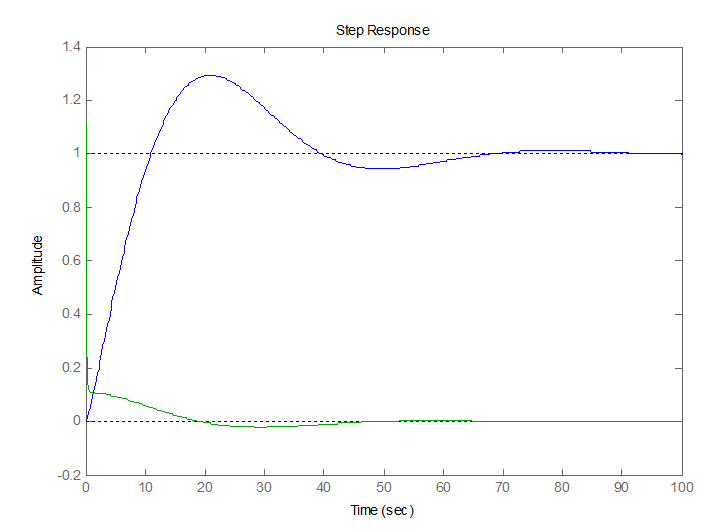

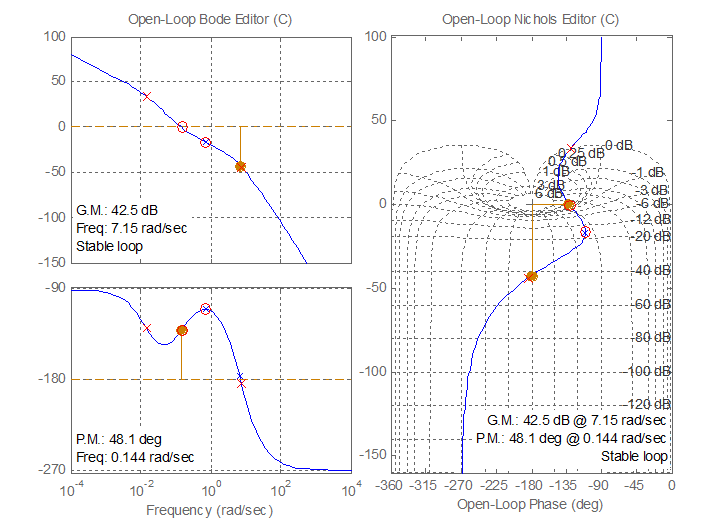

三）典型滞后—超前控制器的频率特性法设计


 一、典型串联校正型控制器特性

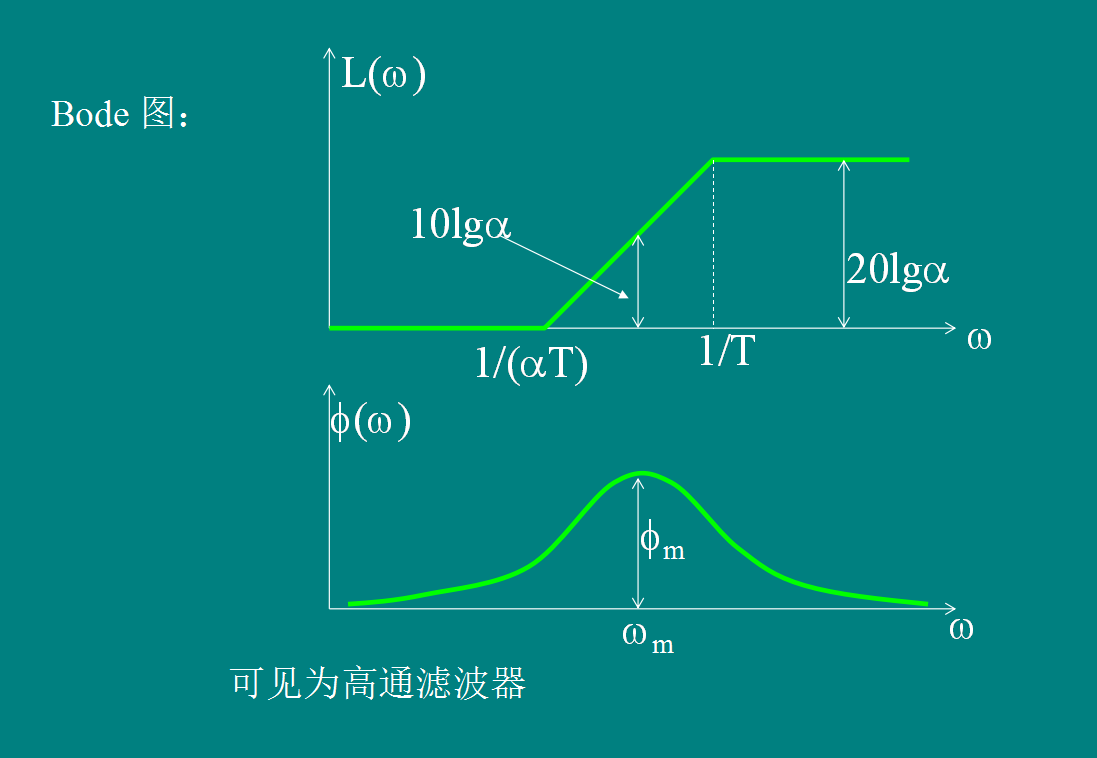

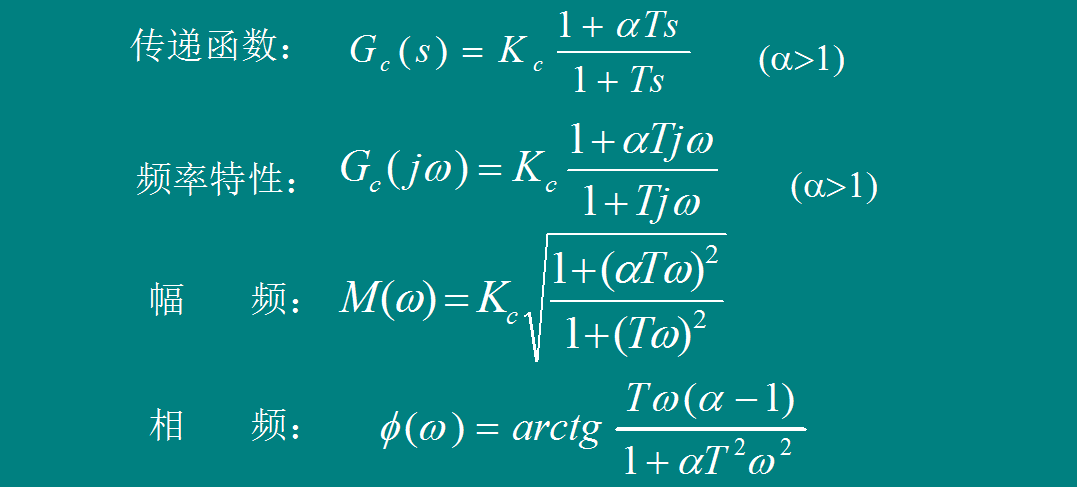

1.  超前控制器特性：
