第三节     频率特性的极坐标图

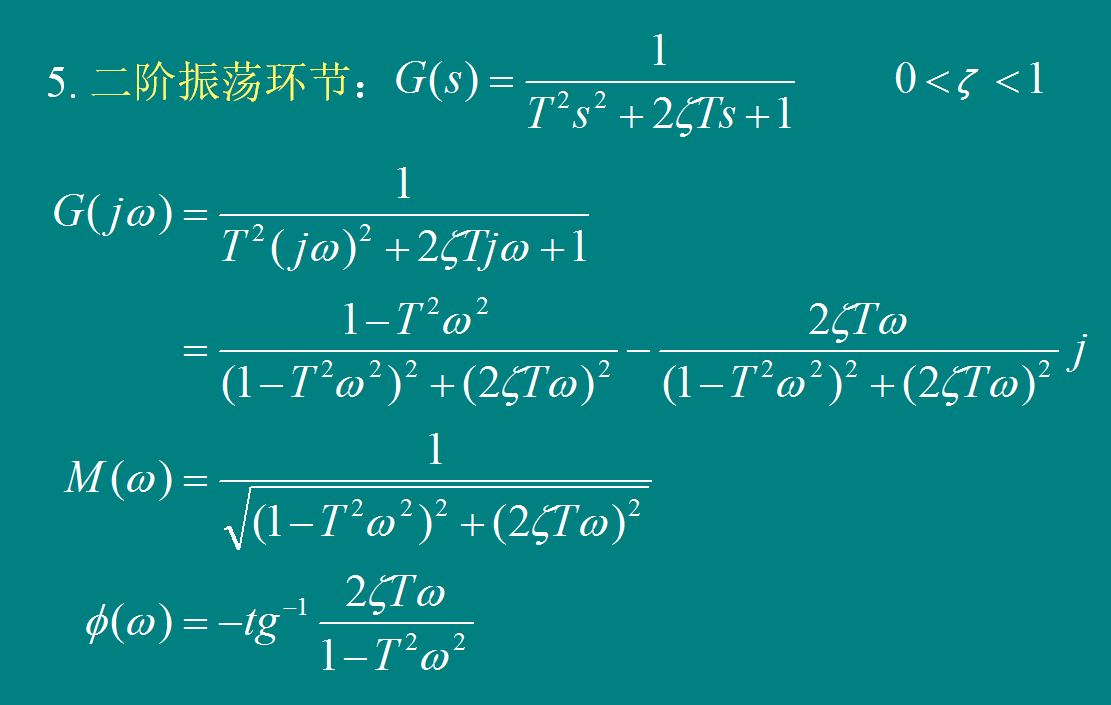

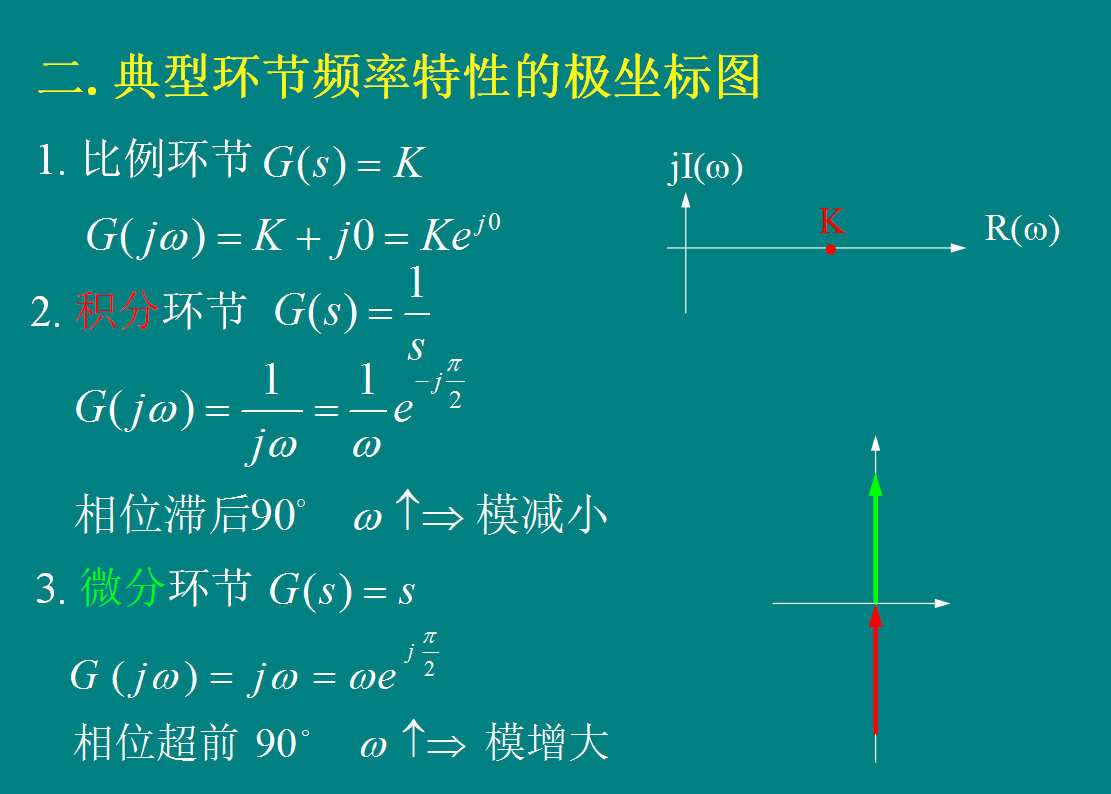

         频率特性的极坐标图

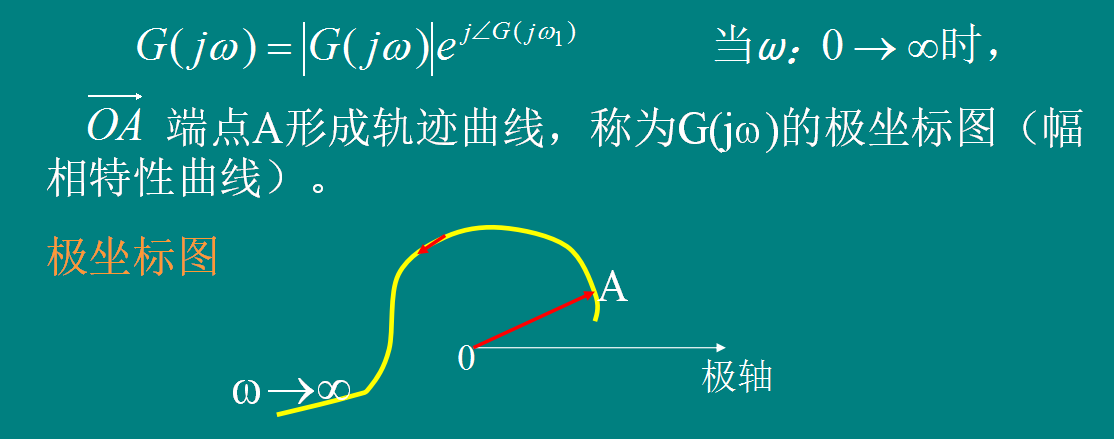

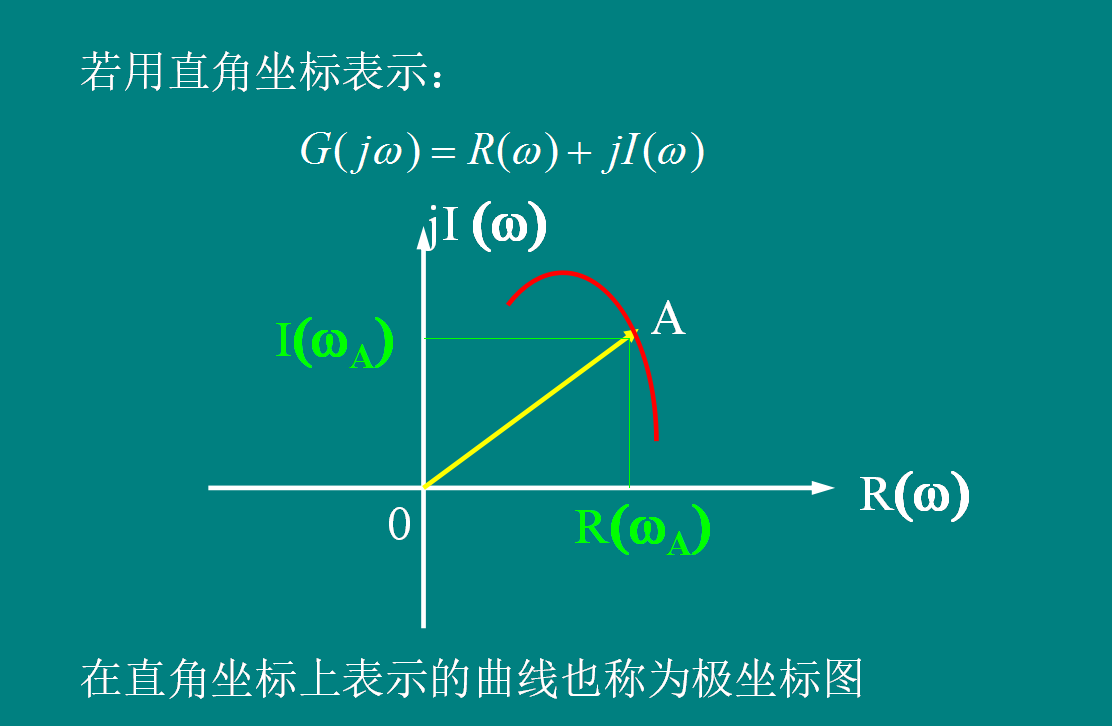

一.基本概念

   频率特性分析法—图解法—方便迅速求出近似解两种图示法： 极坐标图示法和对数极坐标图示法。

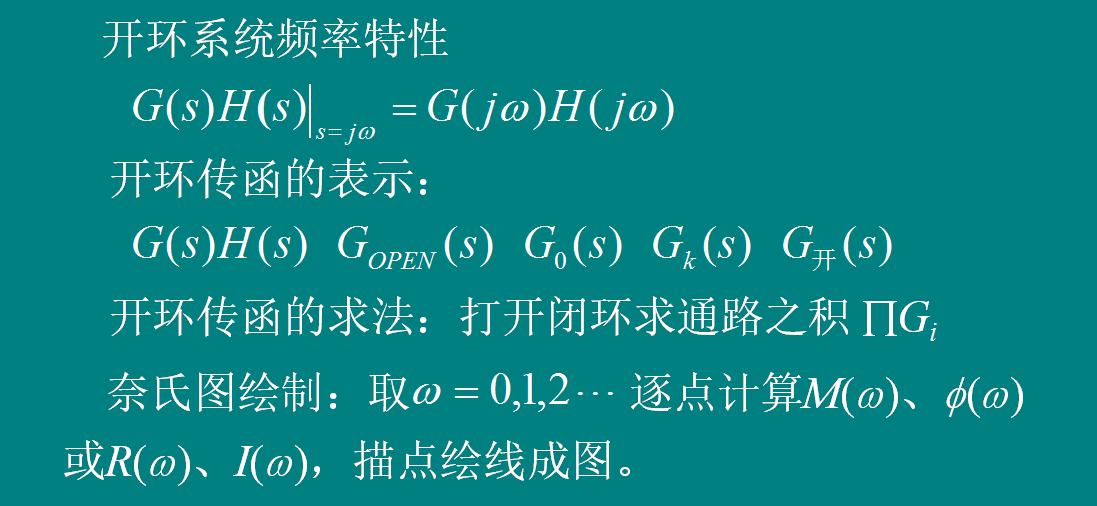

三.开环系统频率特性极坐标图（奈氏图）

 奈氏图非常有用，它是用开环频率特性分析闭环控制系统性能 主要是稳定性。  

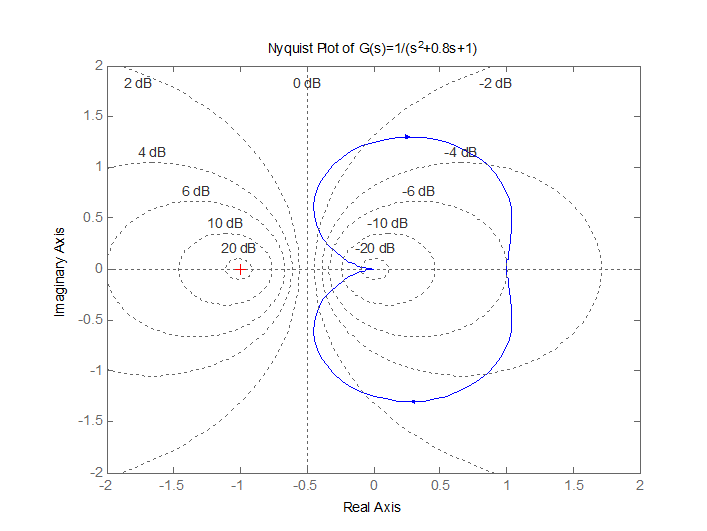

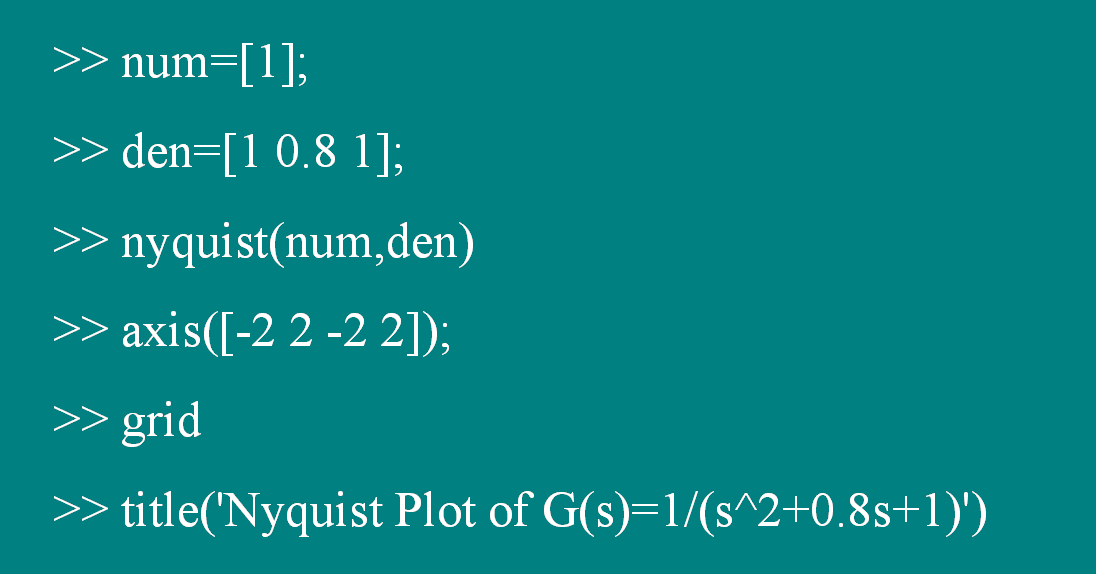

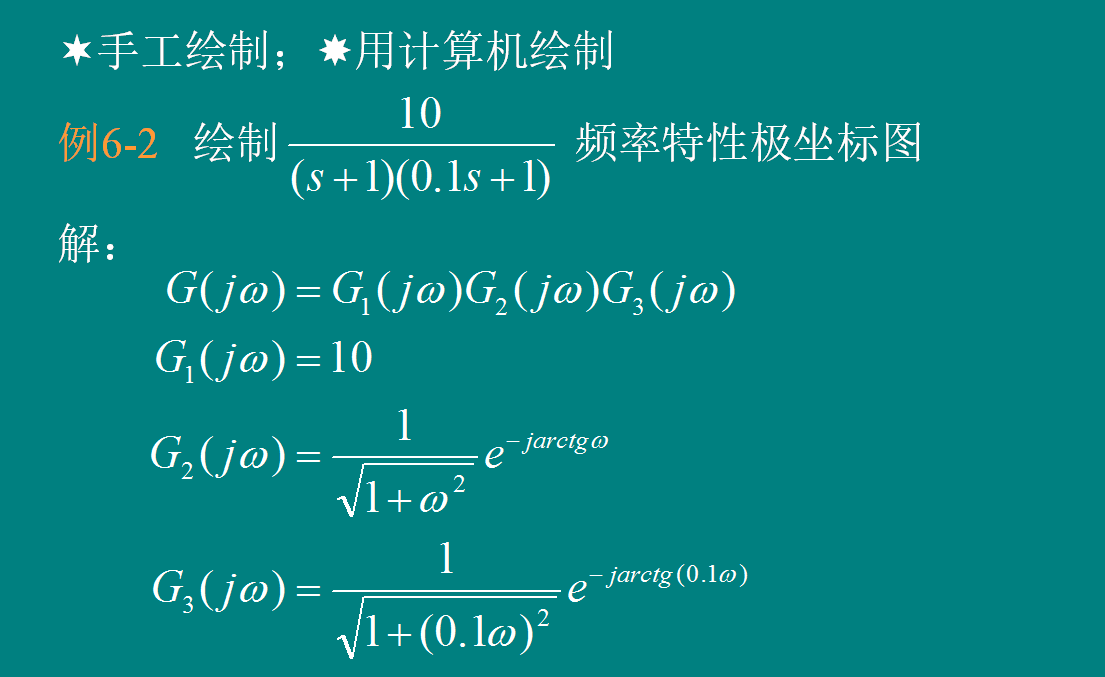

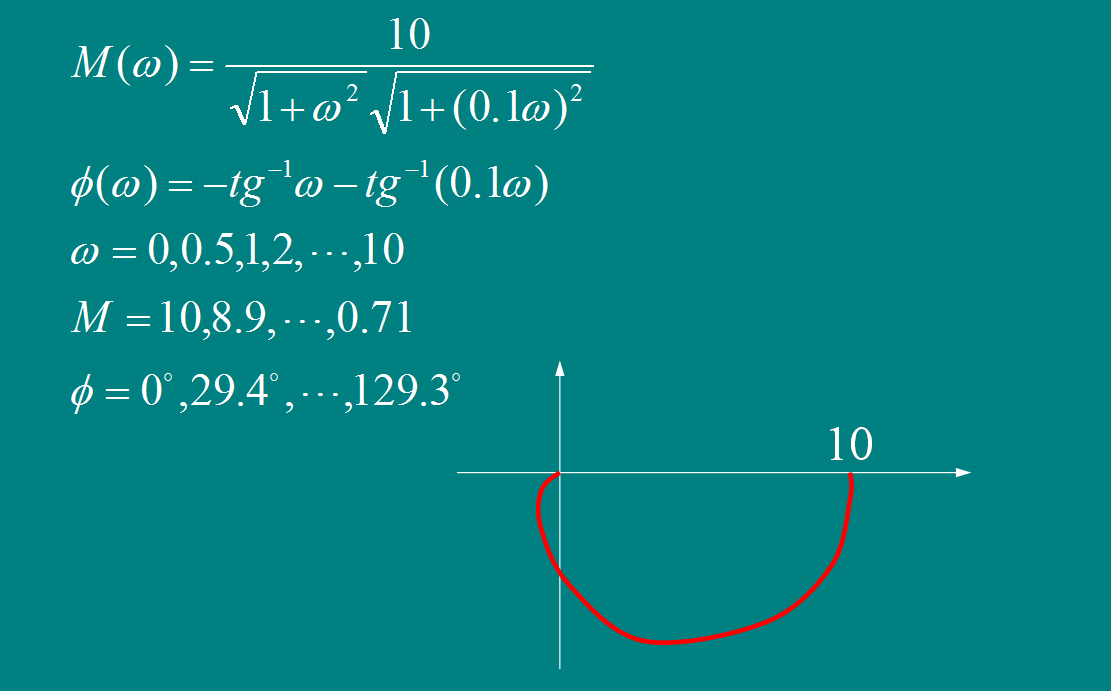

 用MATLAB画奈氏图

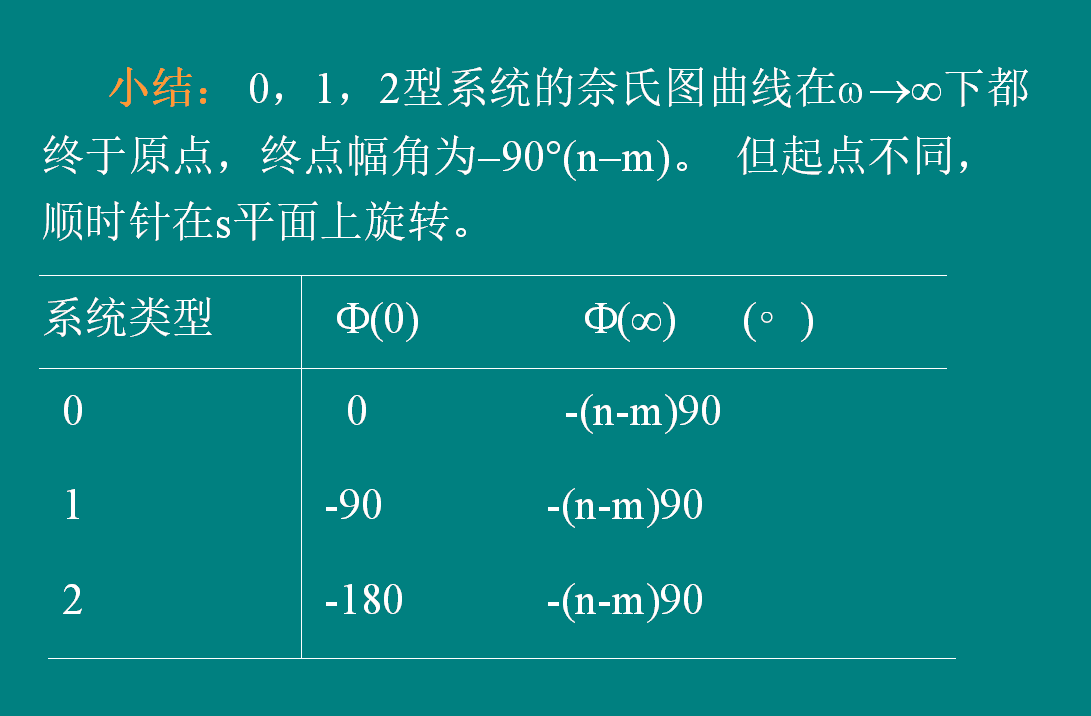

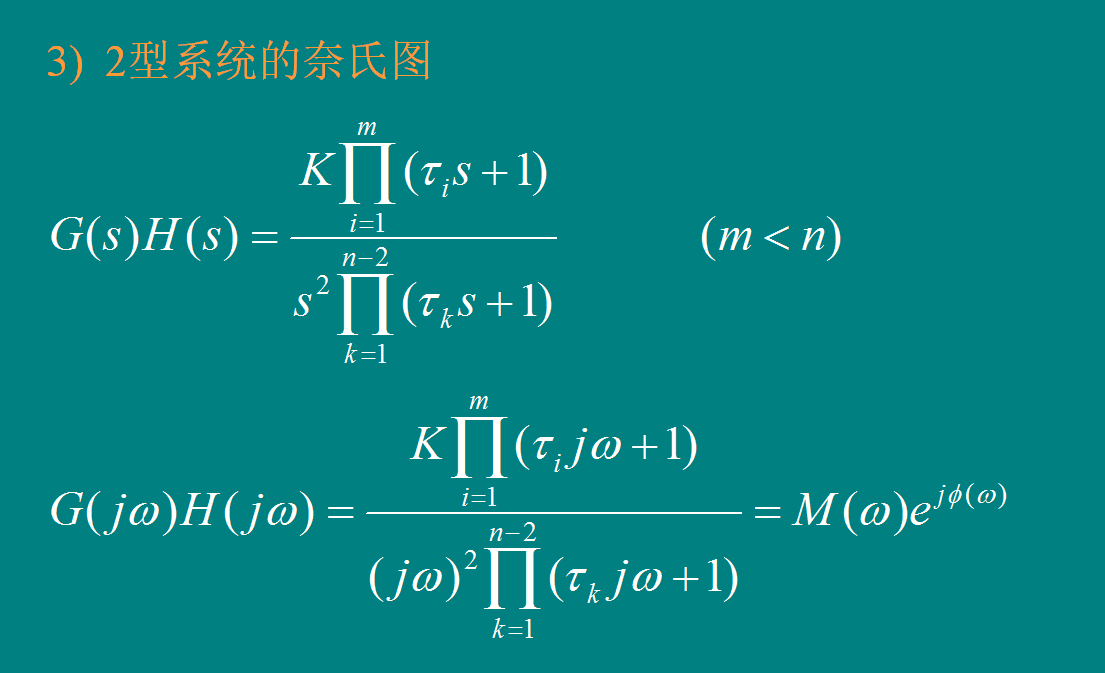

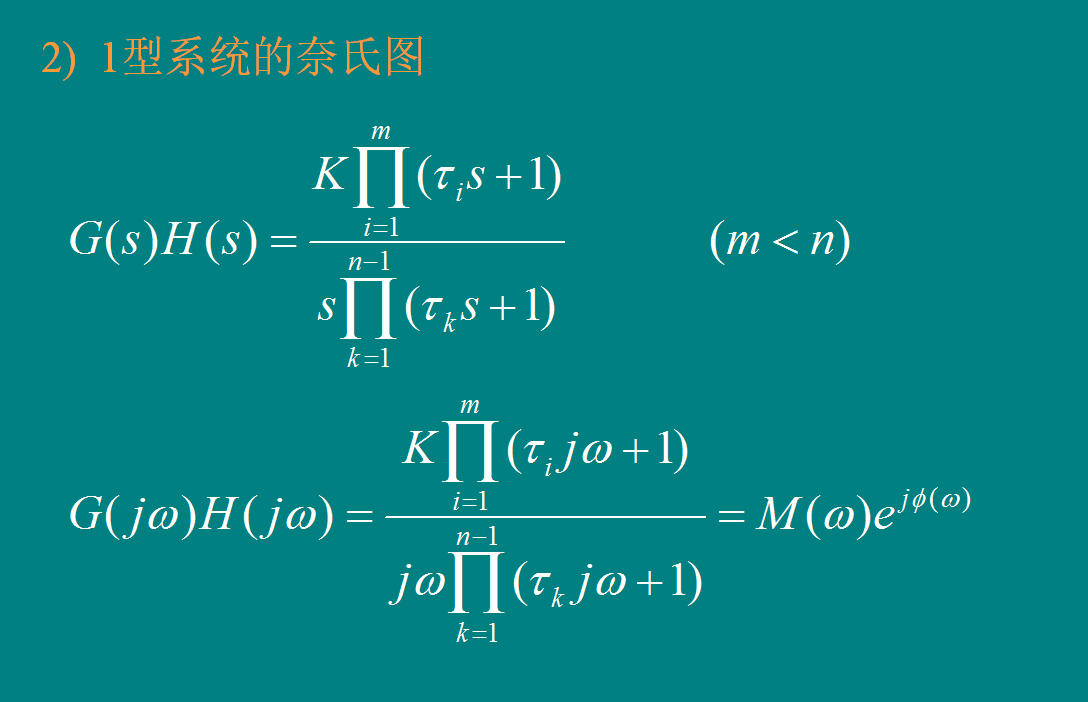

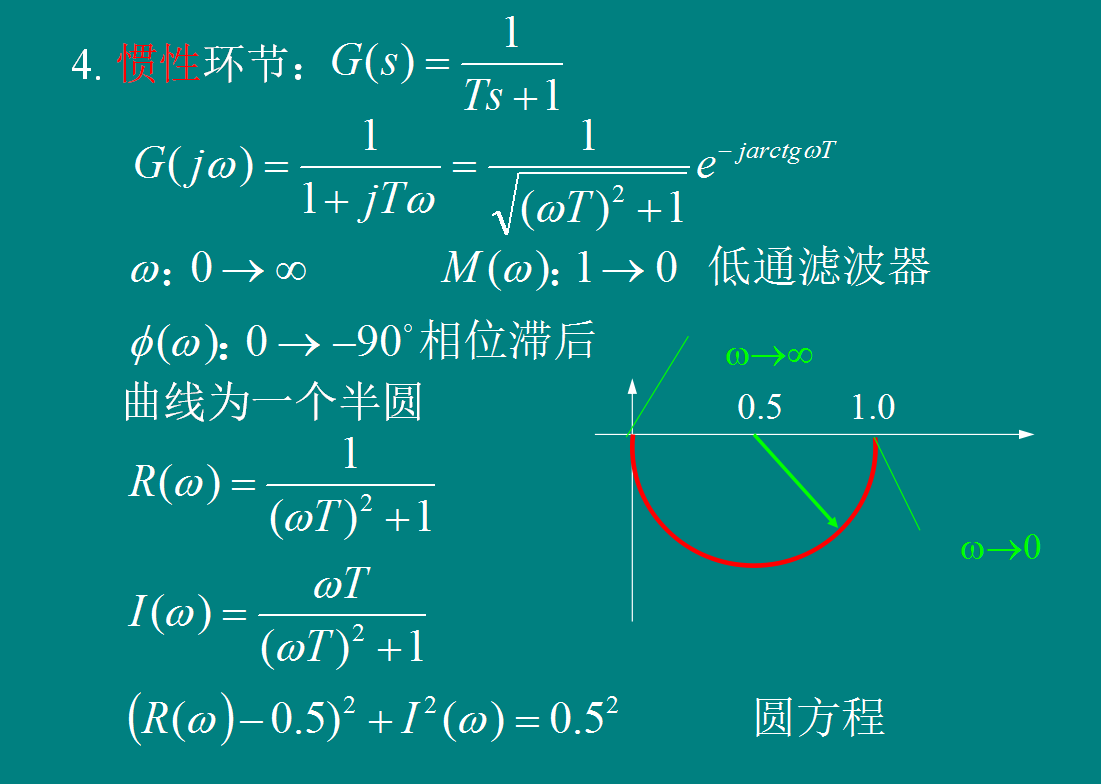

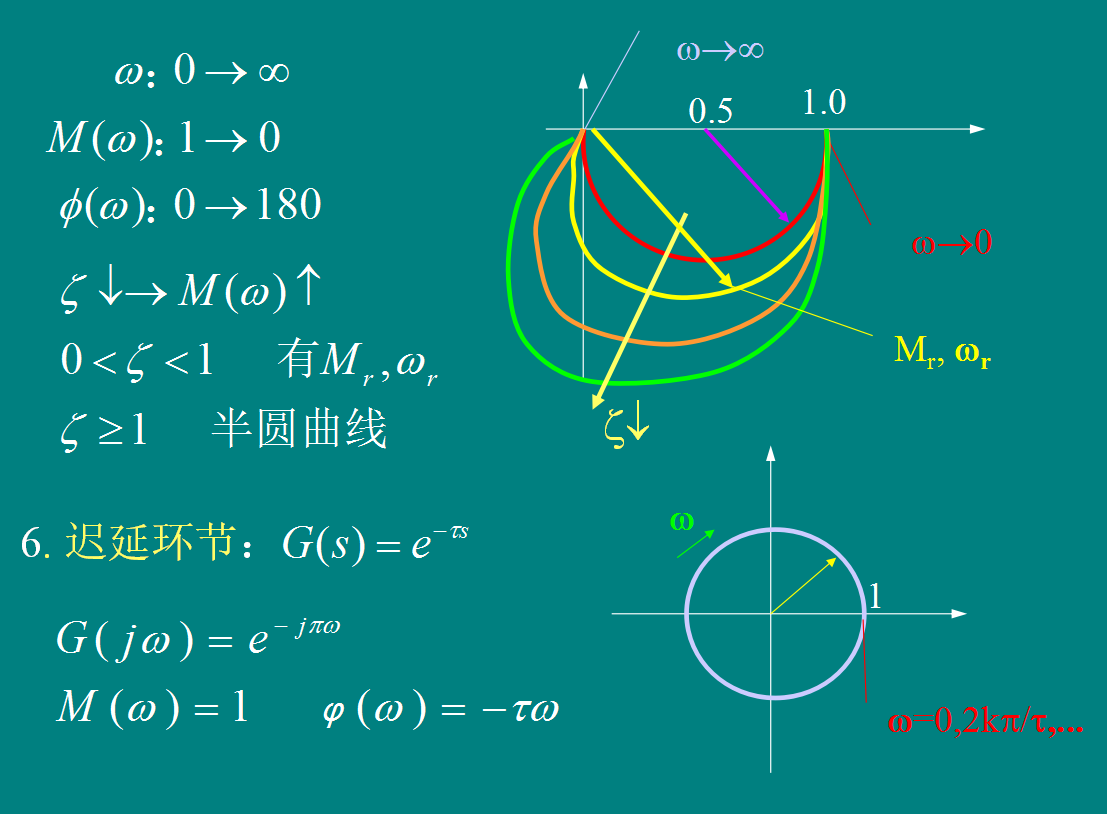

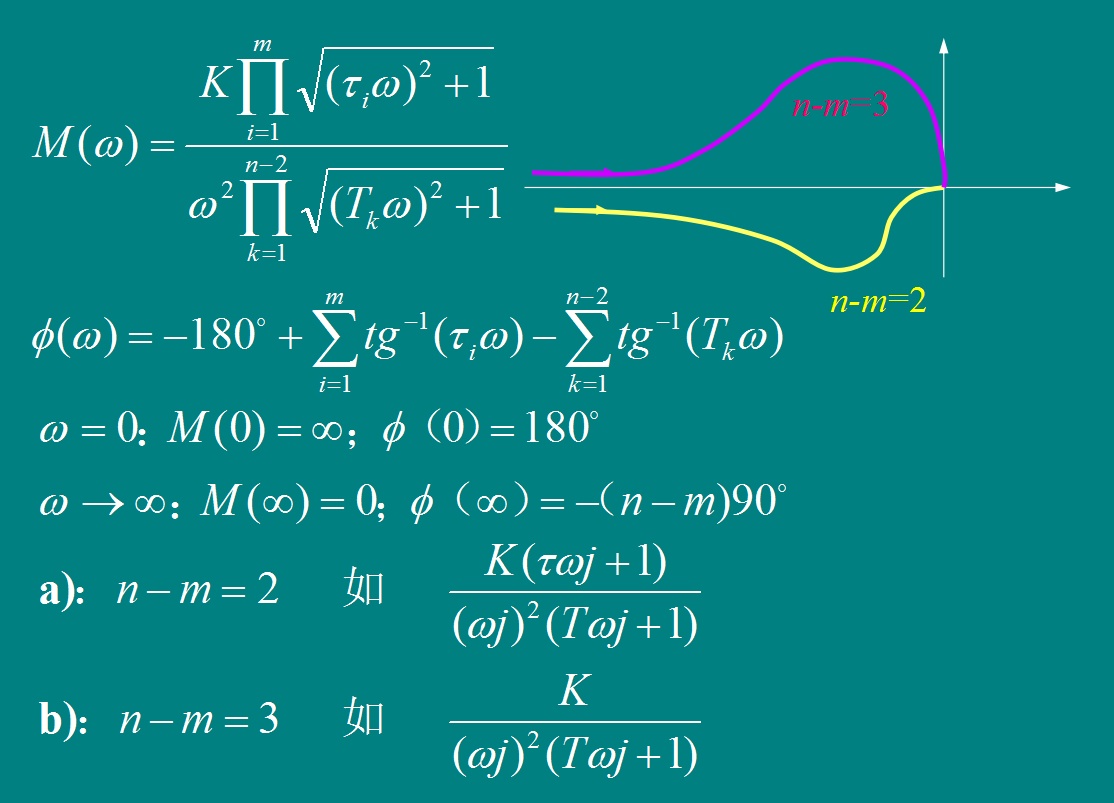

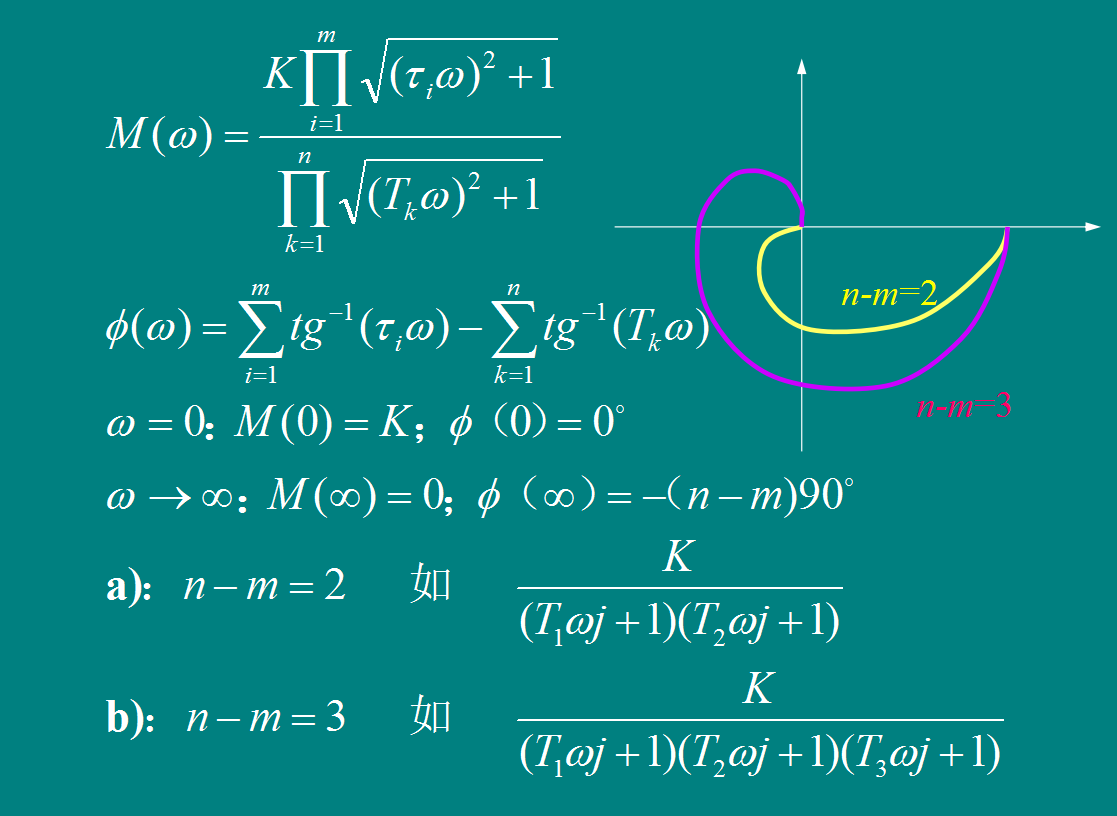

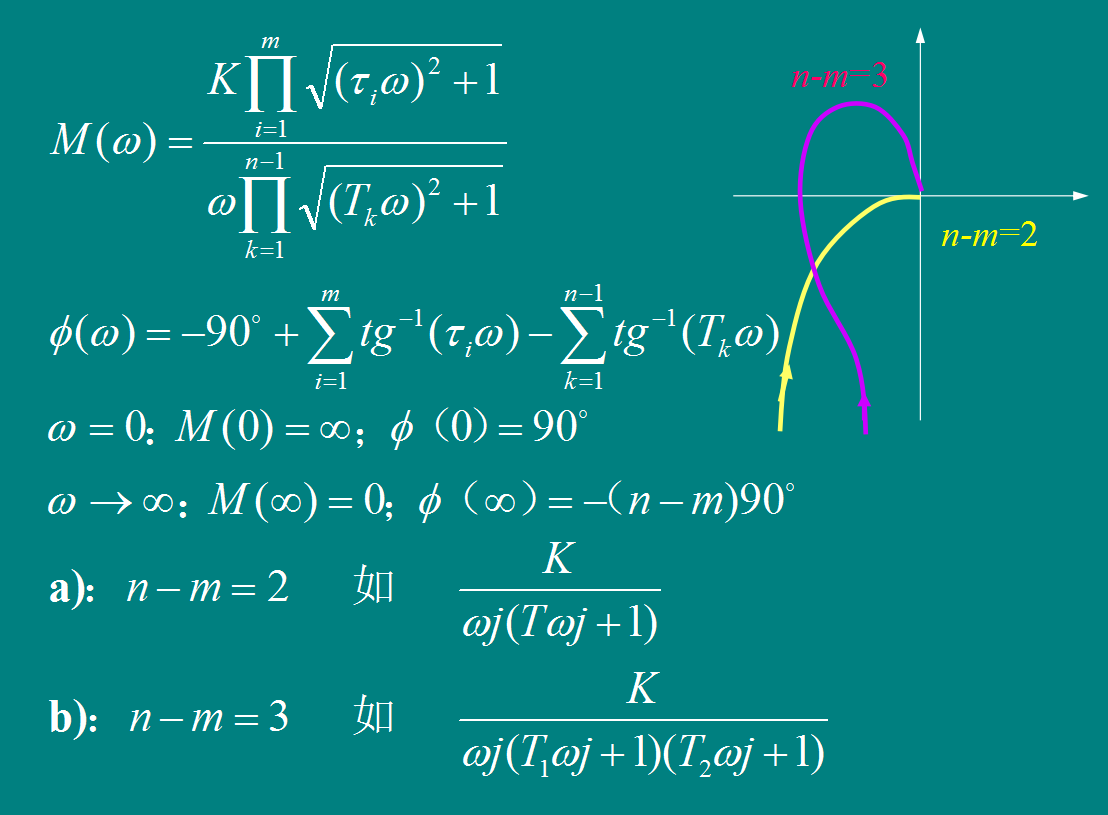

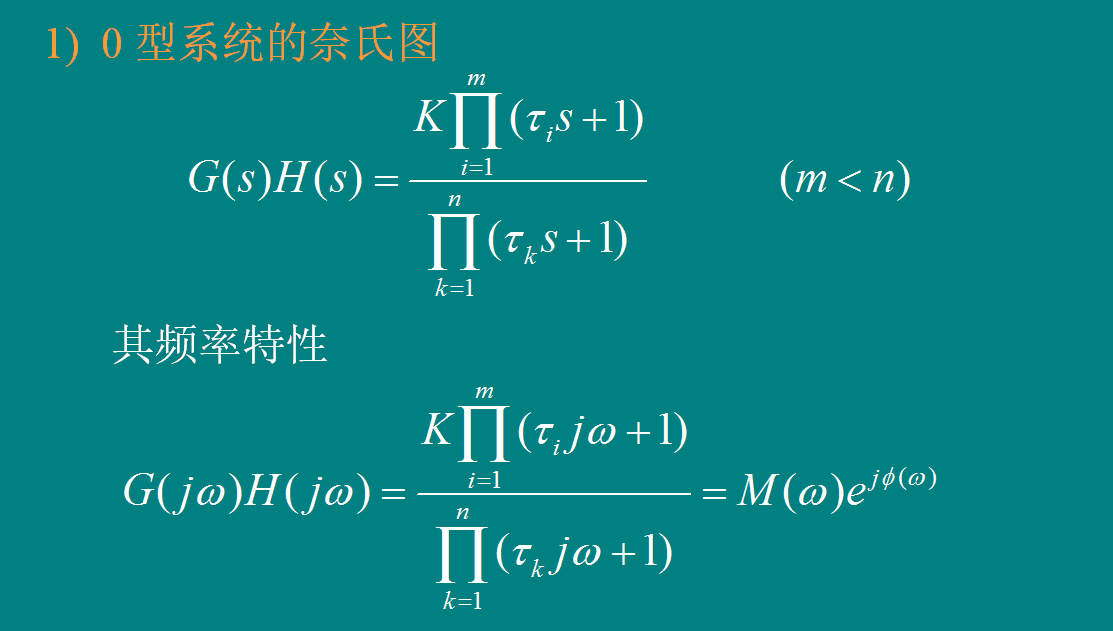

四.典型系统奈氏图
