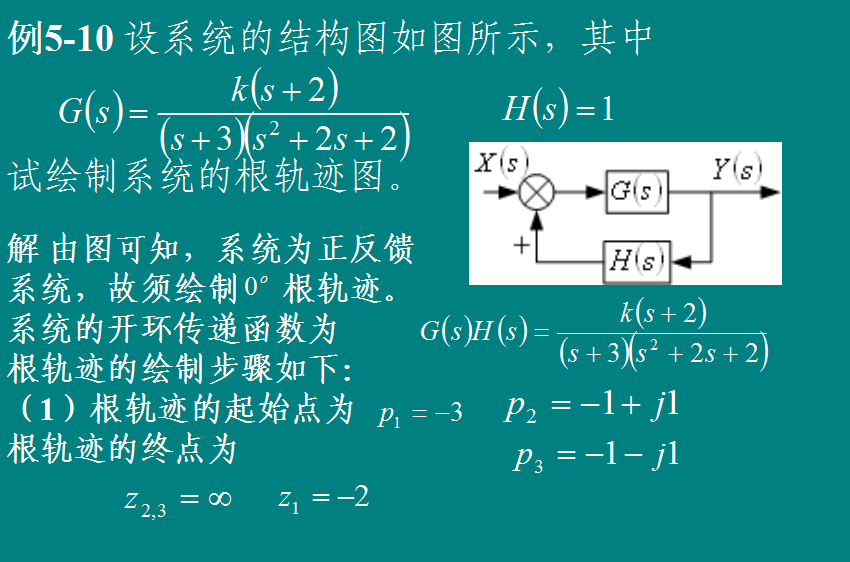

第七节  零度根轨迹

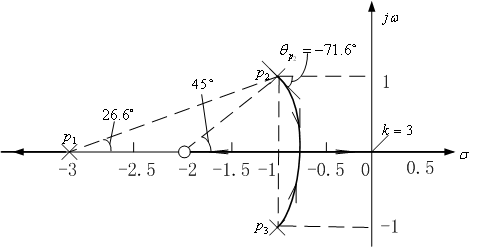

             零度根轨迹


常规根轨迹图绘制是针对负反馈控制系统。

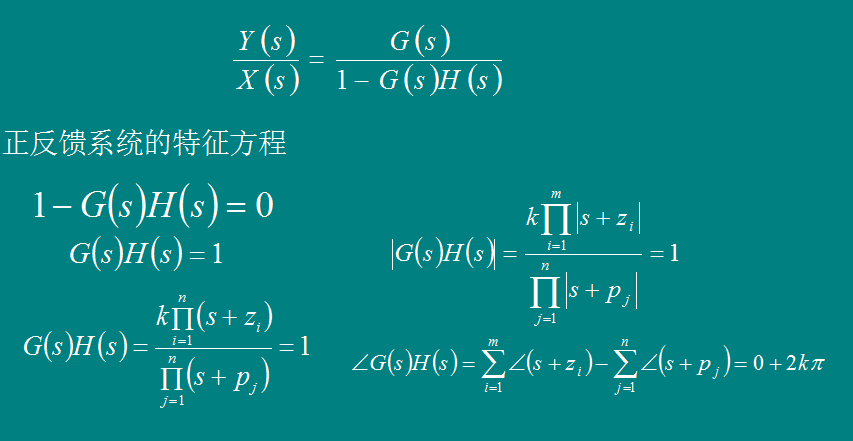

如果所研究的控制系统具有正反馈回路



幅值条件不变，仅仅是幅角条件有所不同

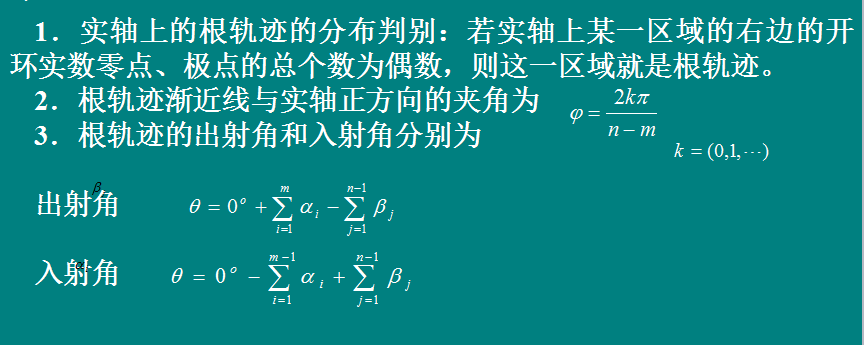

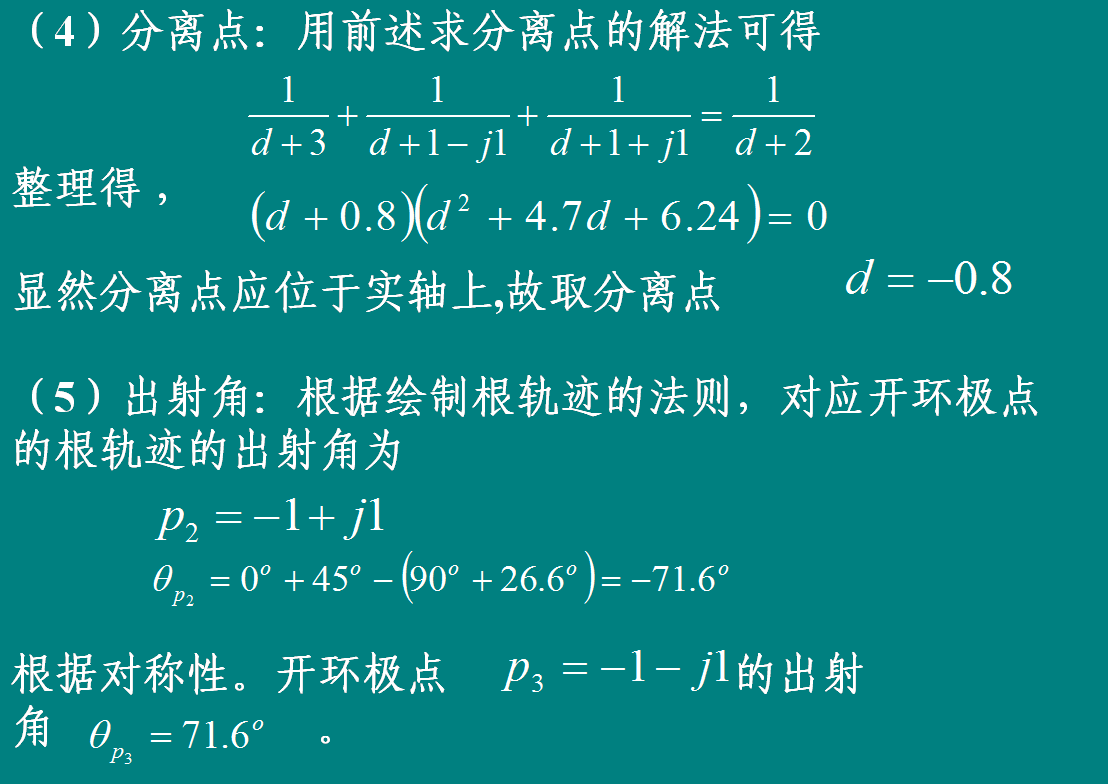

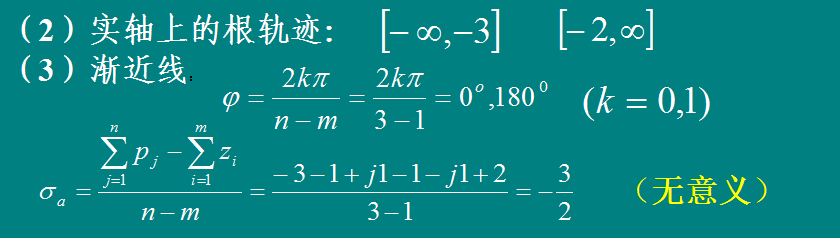

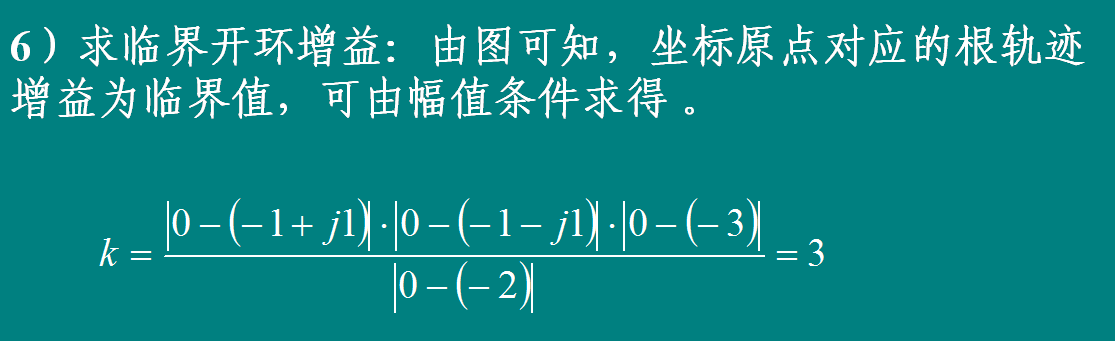

  绘制根轨迹时，只要将常规根轨迹绘制规则中有关幅角条件的某些规则作适当的调整即可。应调整的规则有三条：
