第六节  参变量根轨迹族

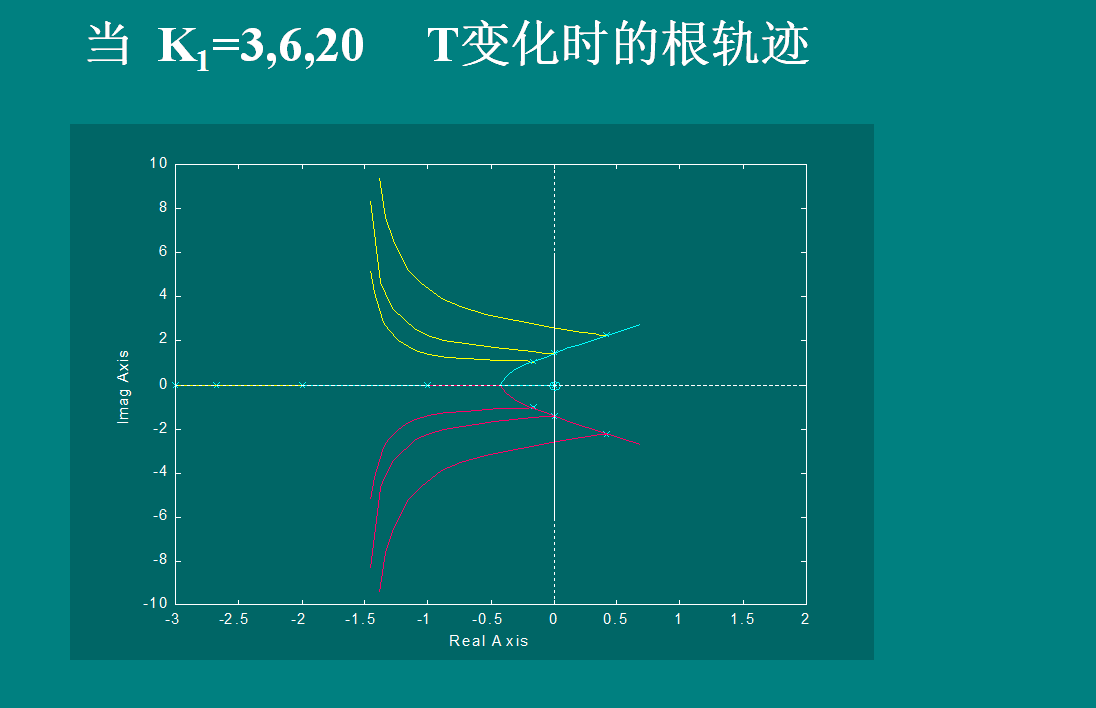

           参变量根轨迹族


  以上描述了绘制一个参变量的根轨迹的方法。实际中也有同时要研究几个参变量的情况。这时可用参变量根轨迹族的方法。

  绘制根轨迹族的原理和方法为嵌入法。

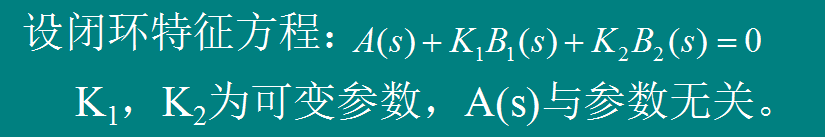

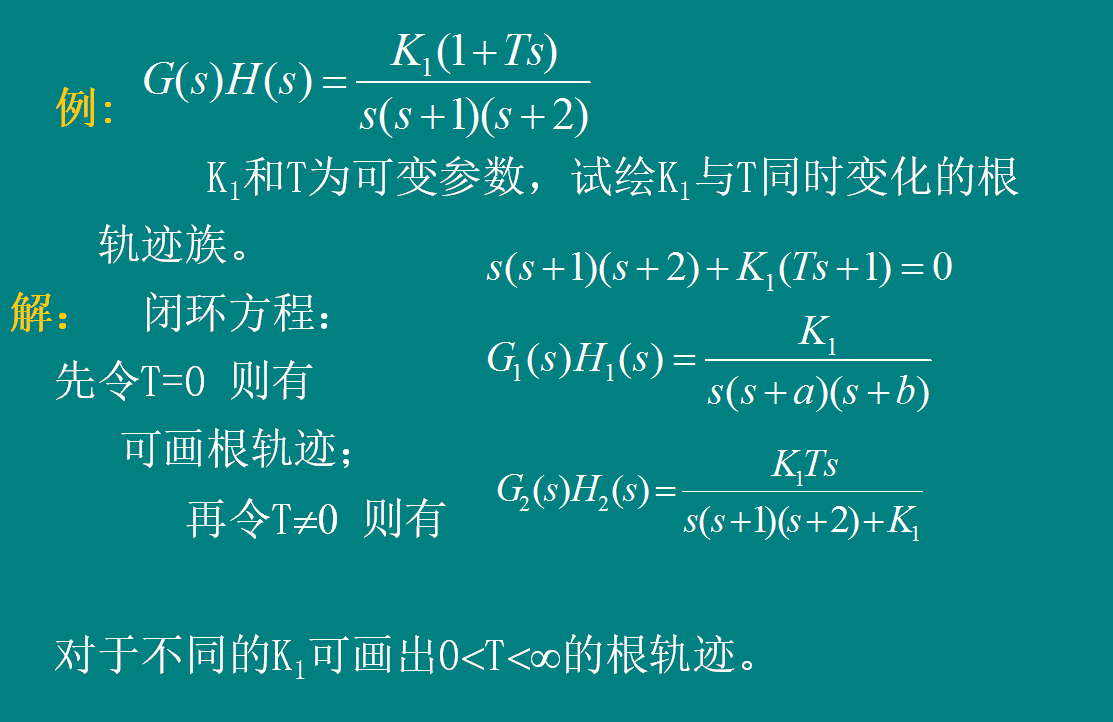

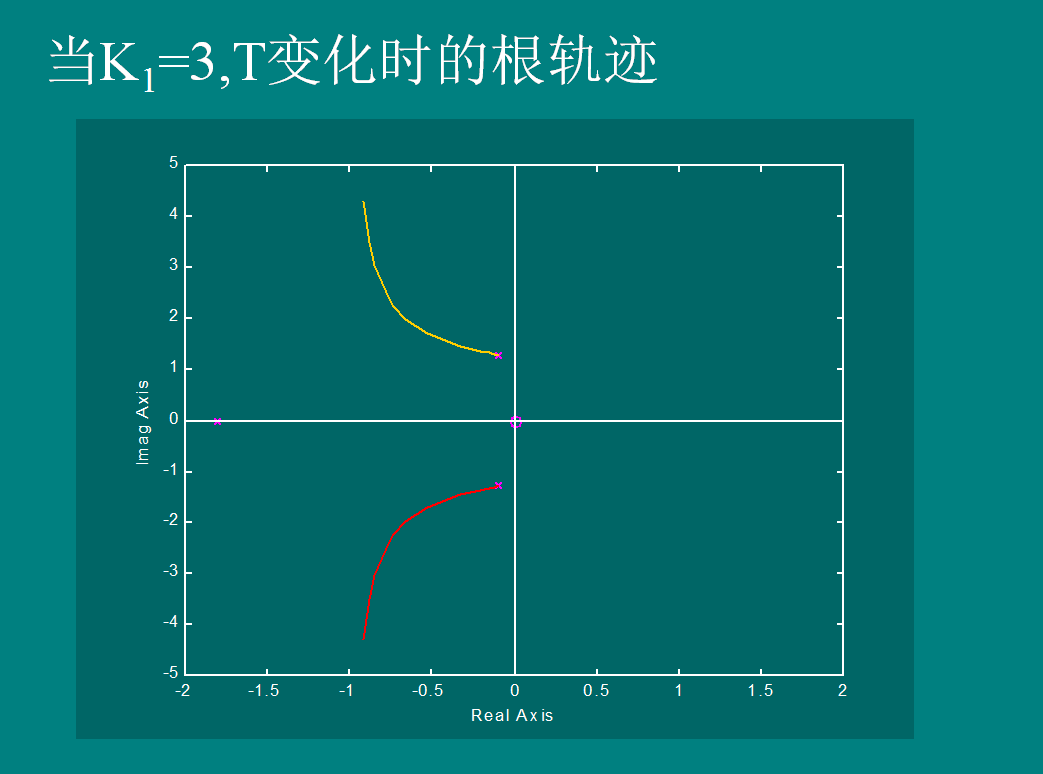

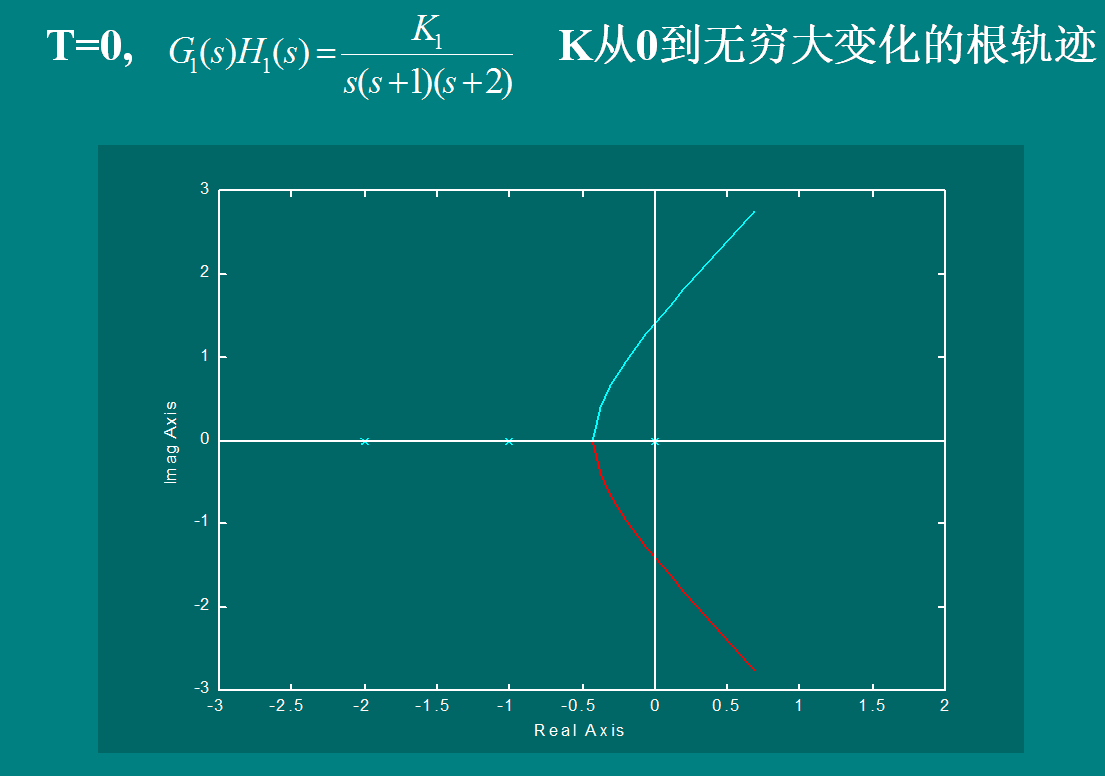

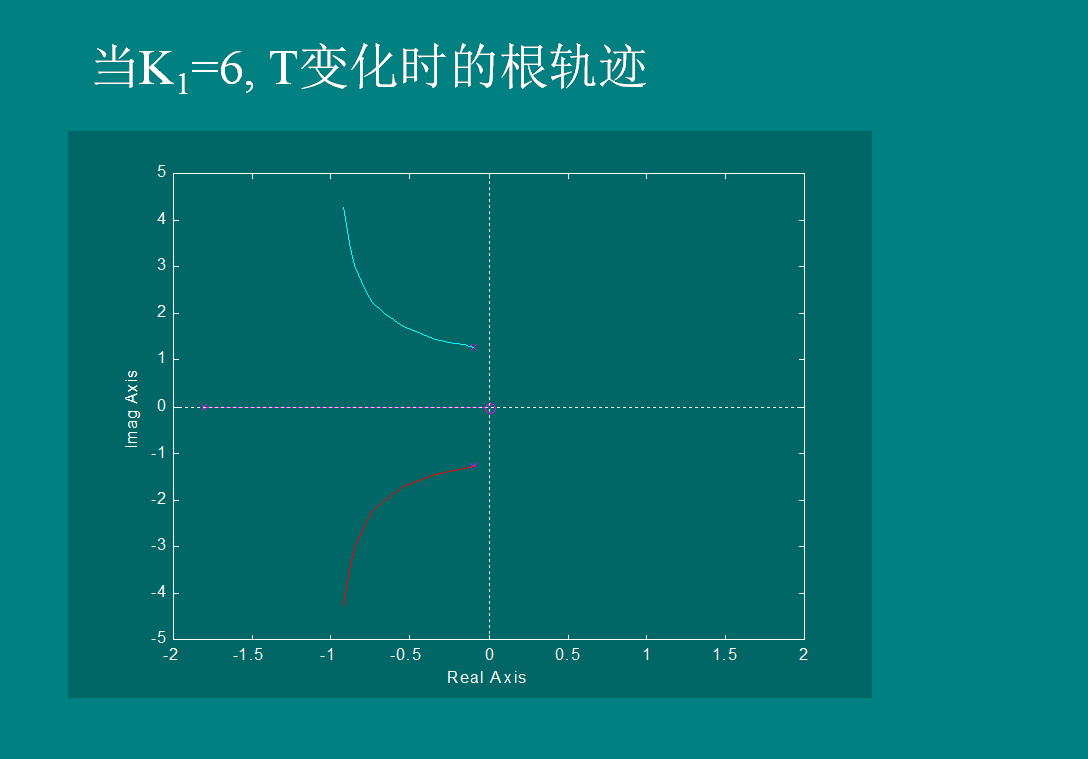

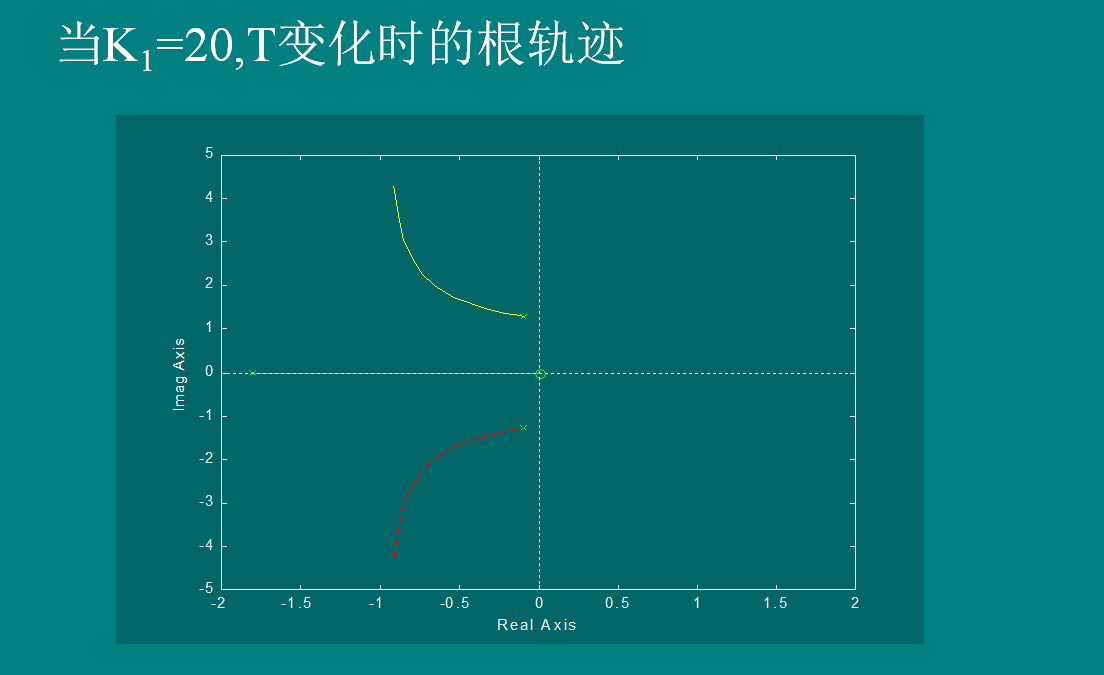

  以二个参数根轨迹族为例：
