第四节  开环零极点对根轨迹的影响

     开环零极点对根轨迹的影响

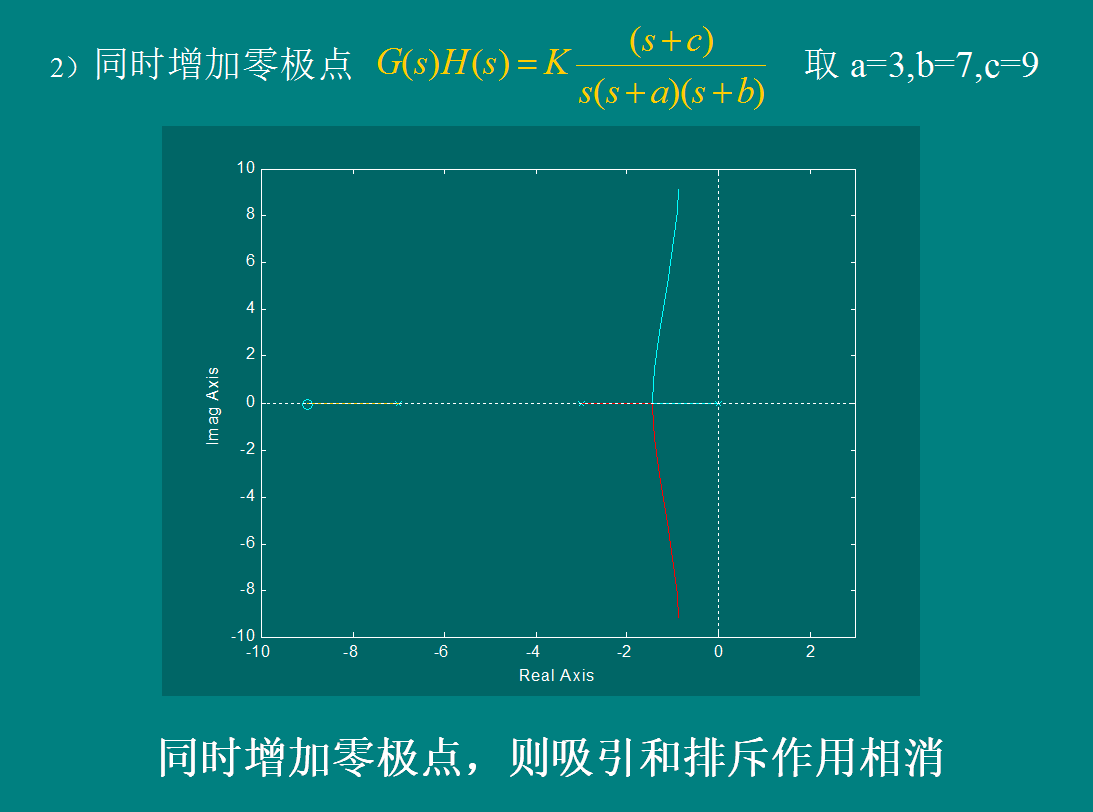

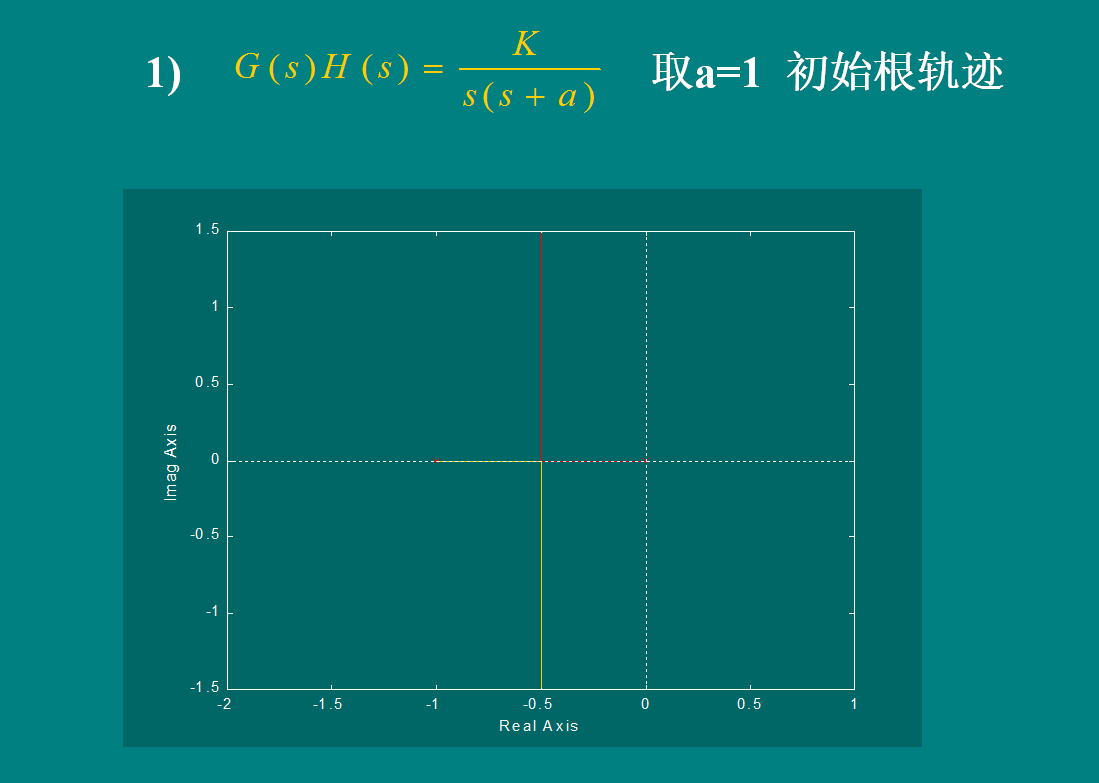

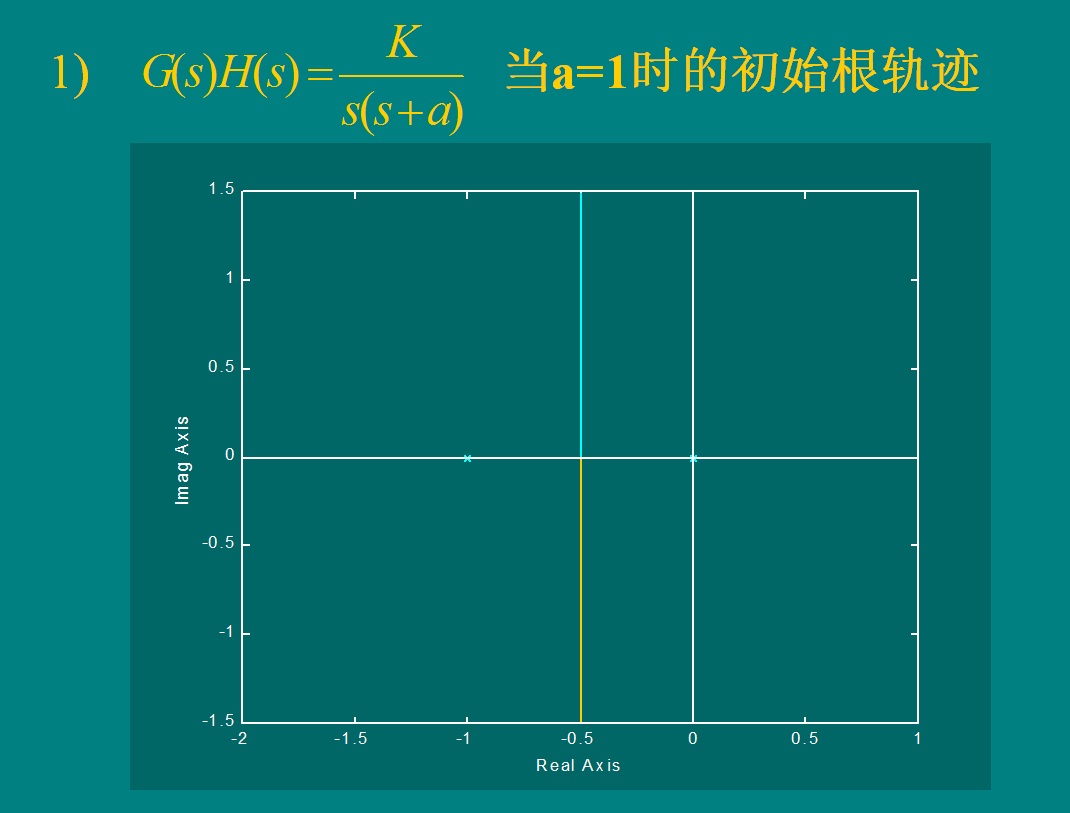

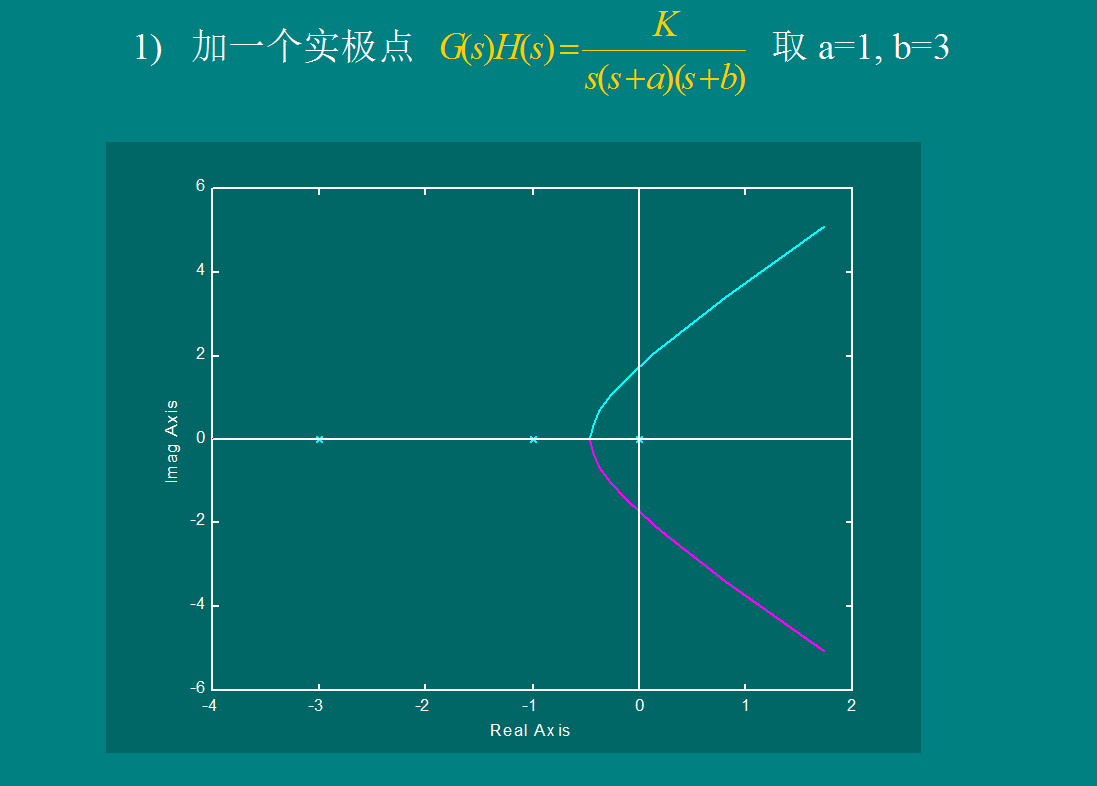

1.增加开环零极点时

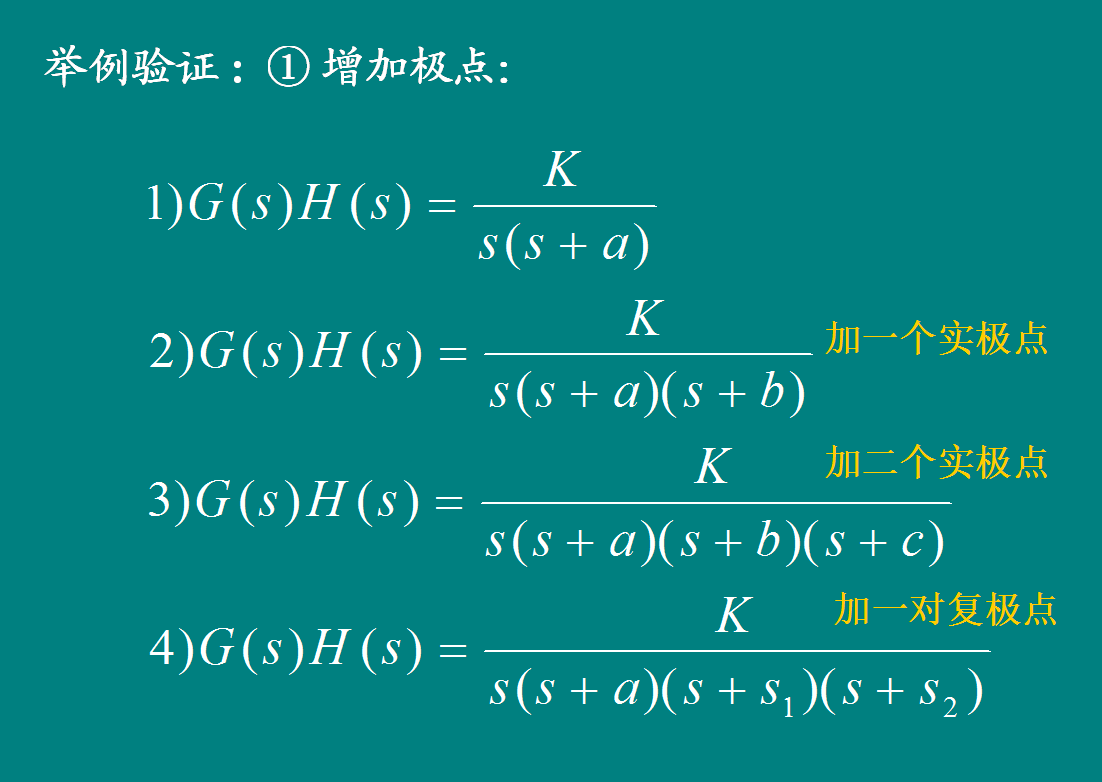

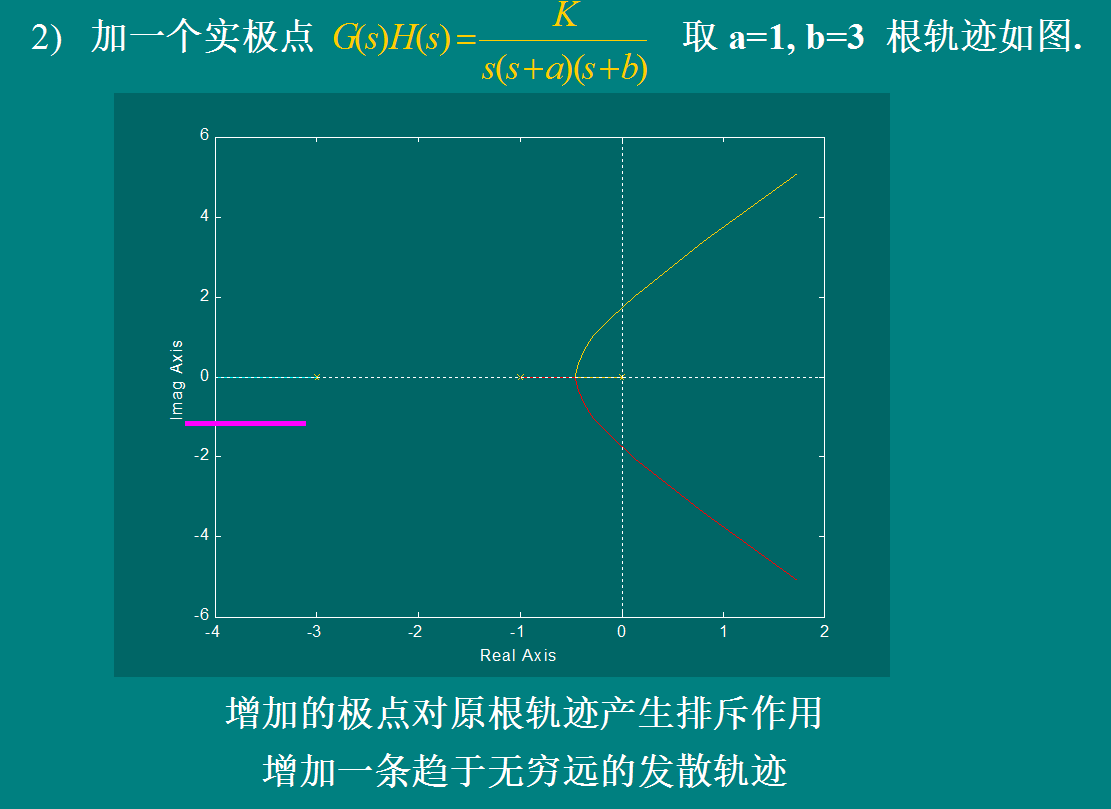

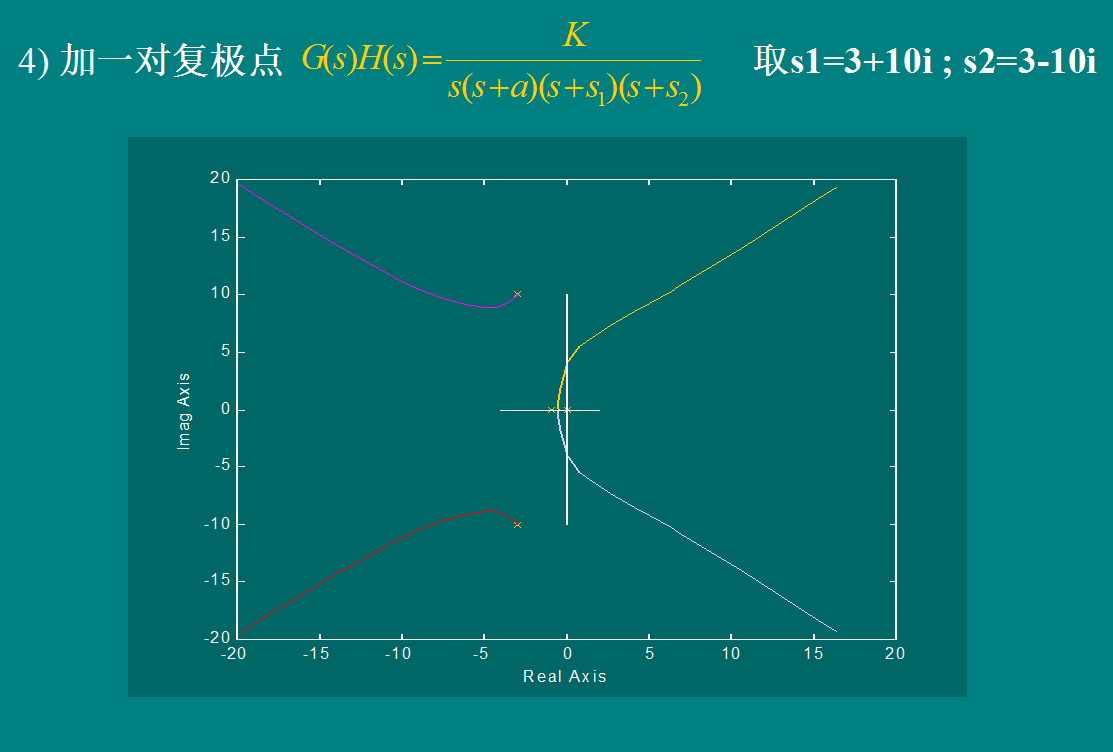

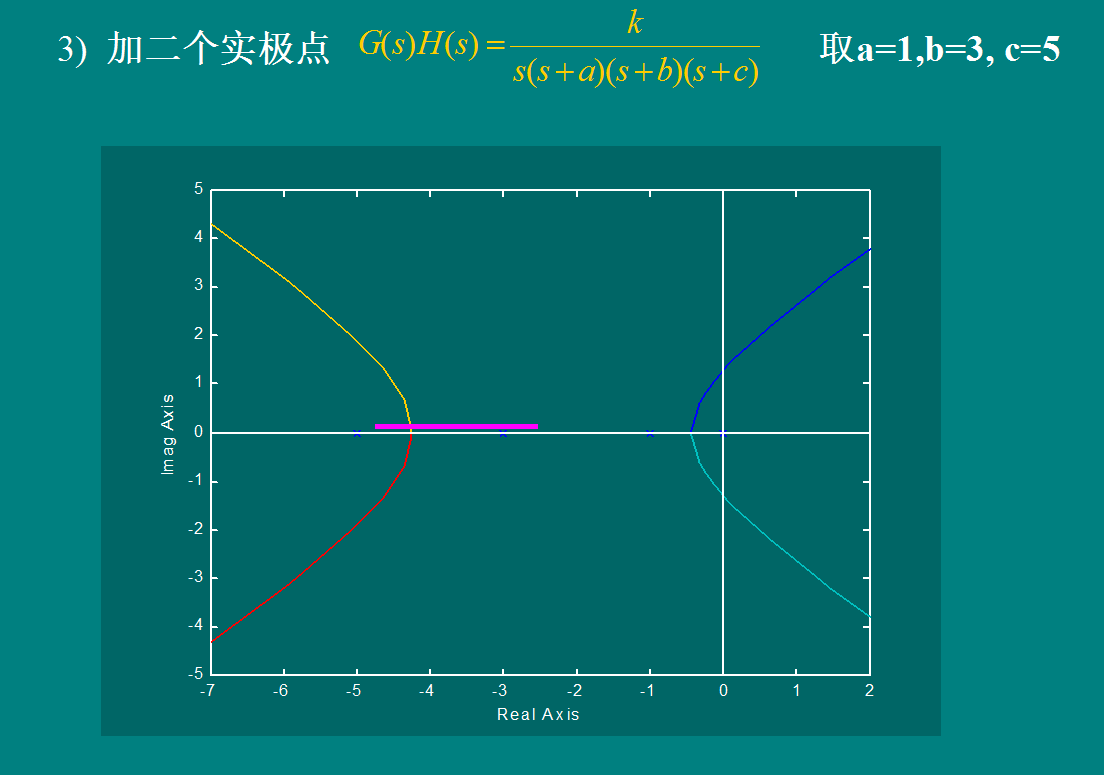

结论:增加开环极点将多一条发散轨迹，该轨迹对原有轨迹产生排斥作用, 使系统稳定性变差;

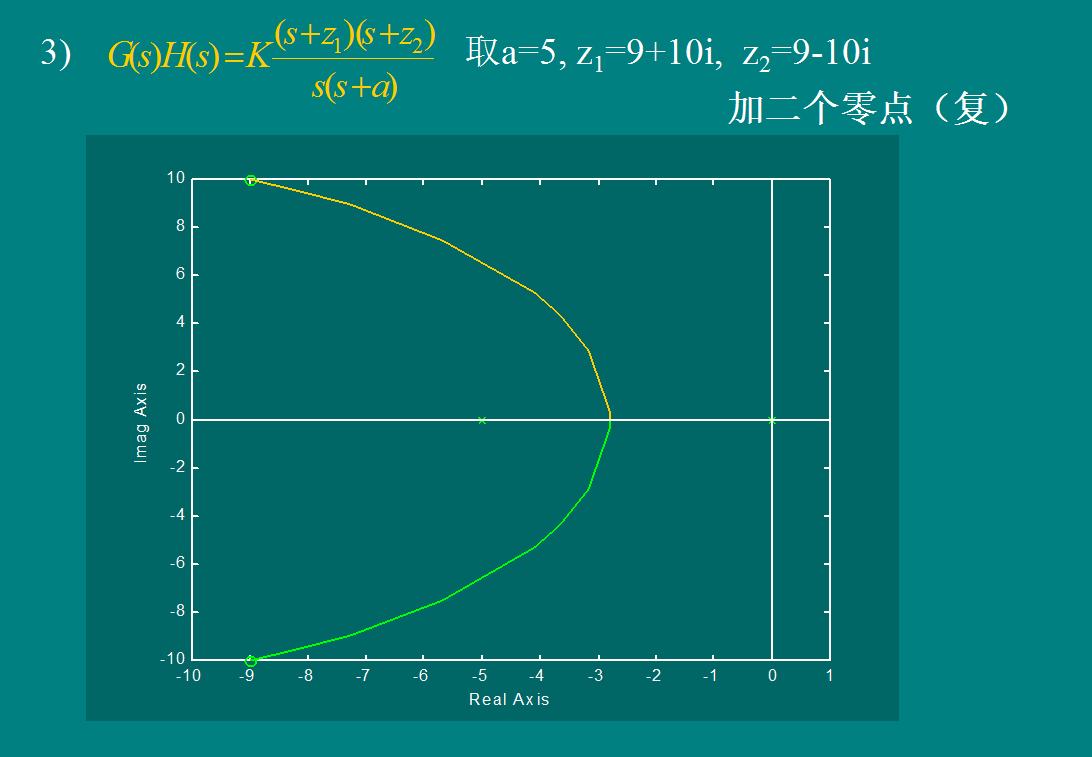

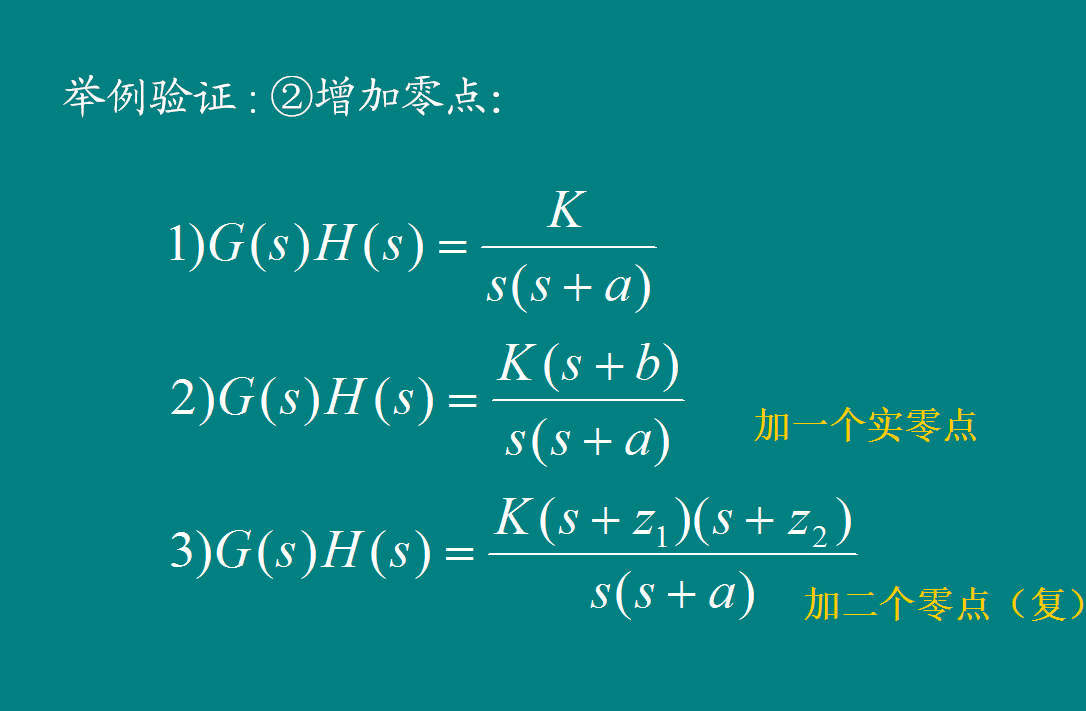

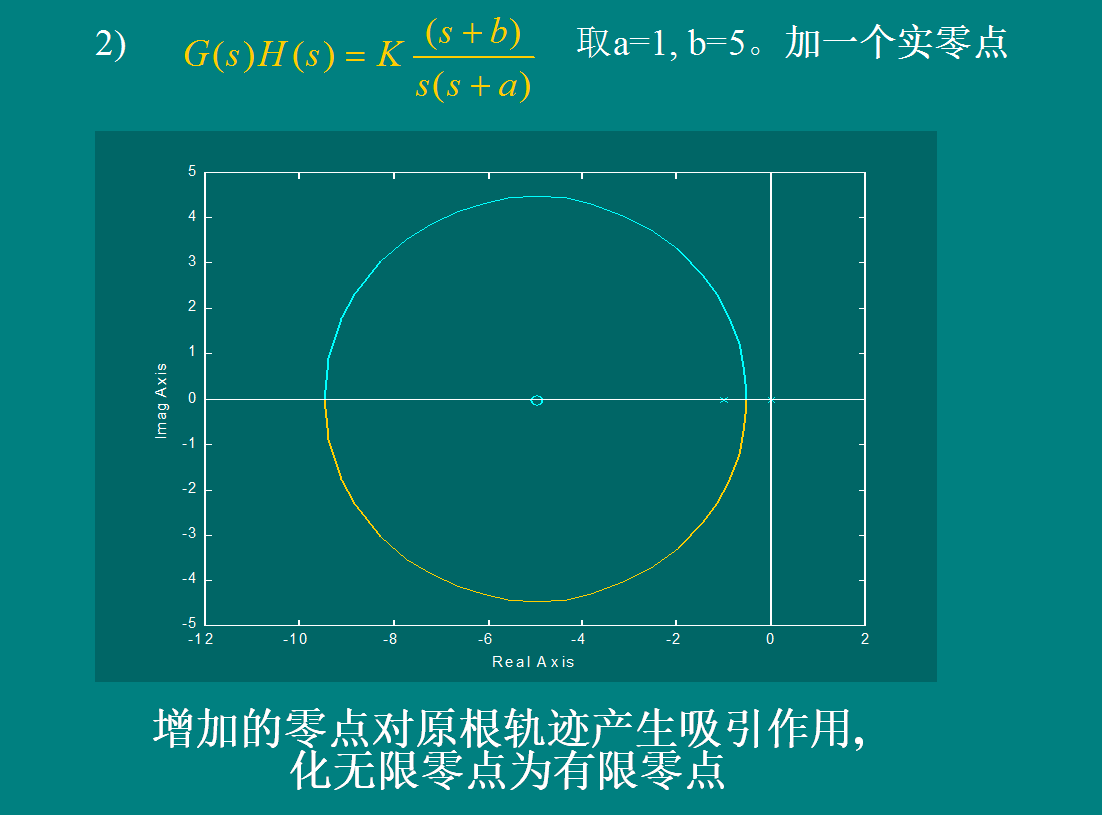

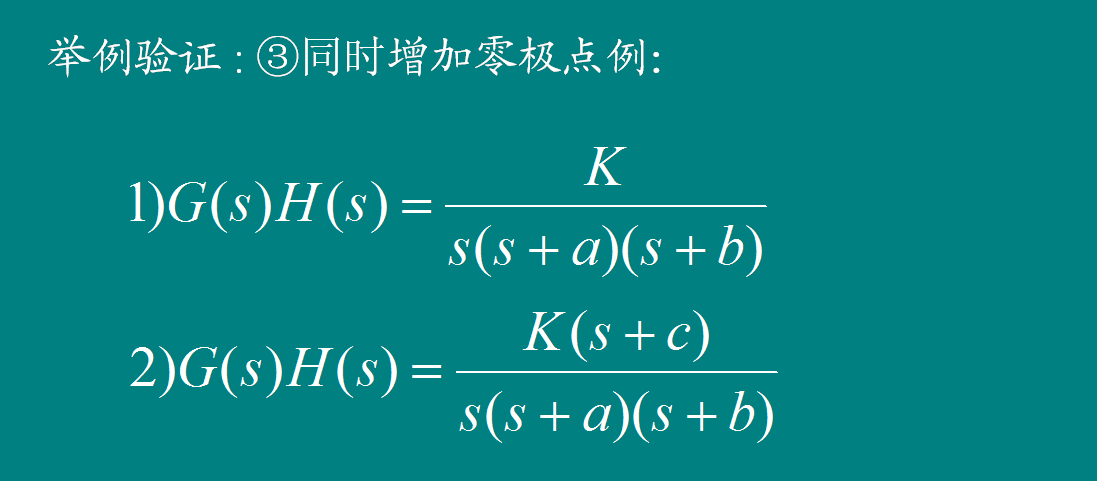

       增加开环零点将少一条发散轨迹，该轨迹对原有轨迹产生吸引作用, 使系统稳定性变好。

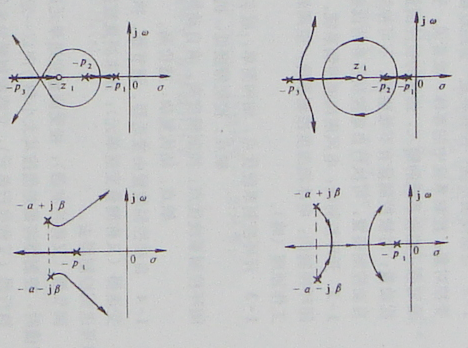

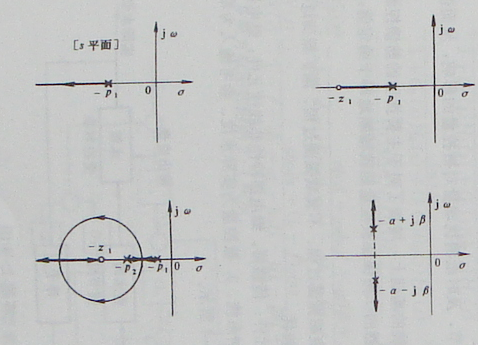

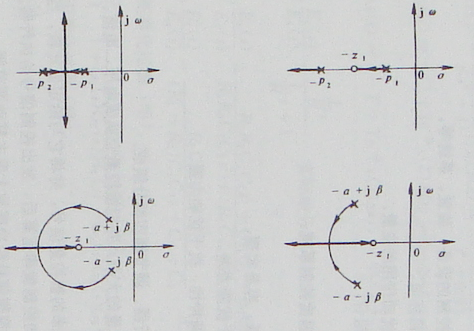

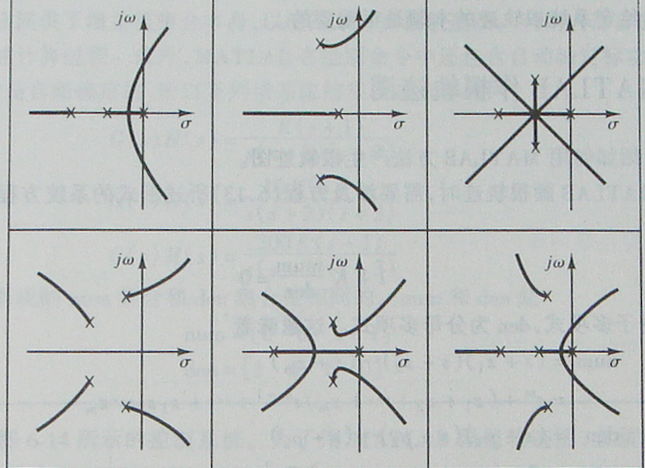

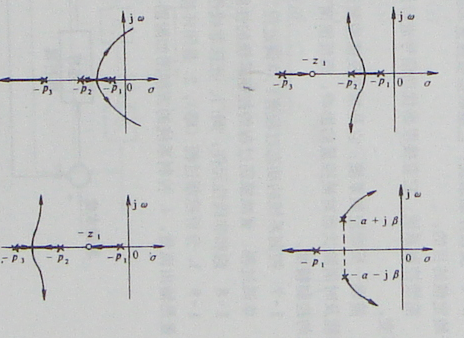

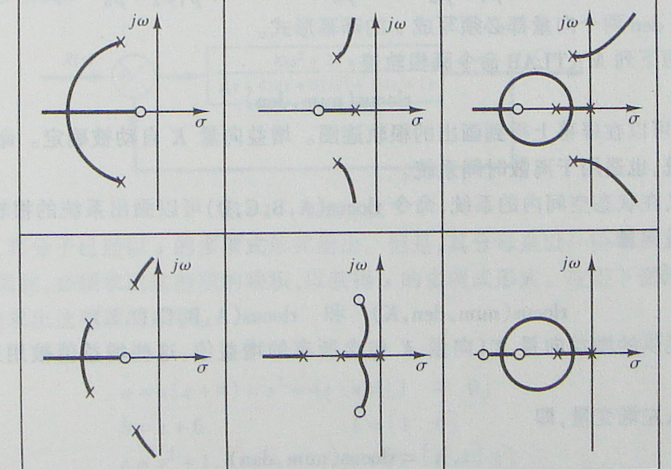

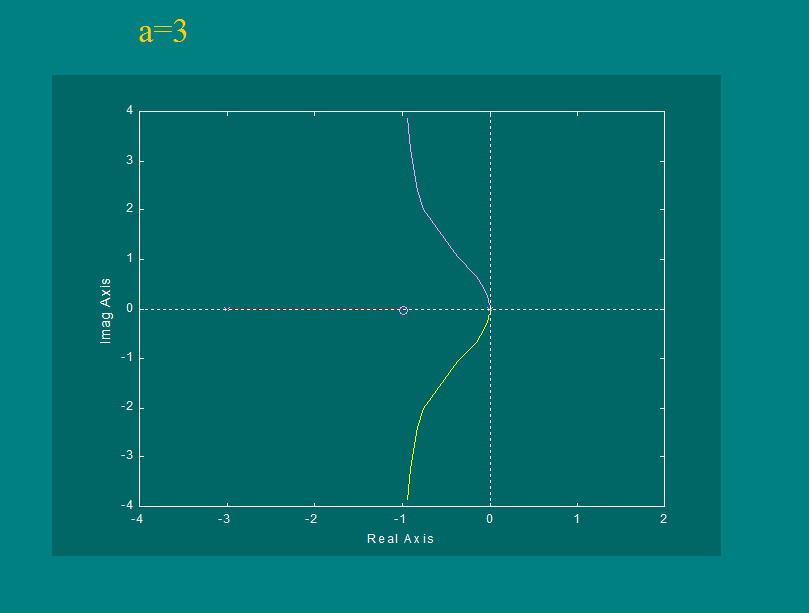

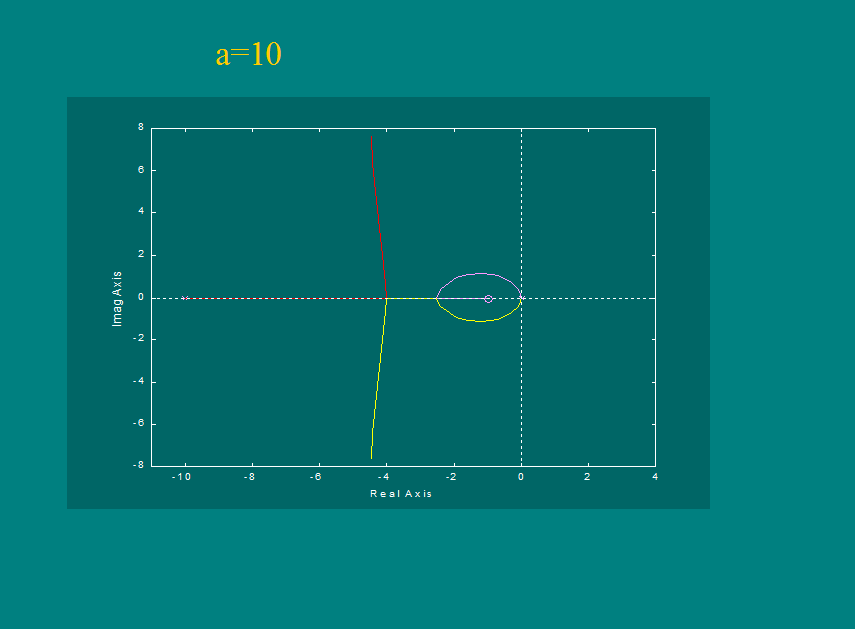

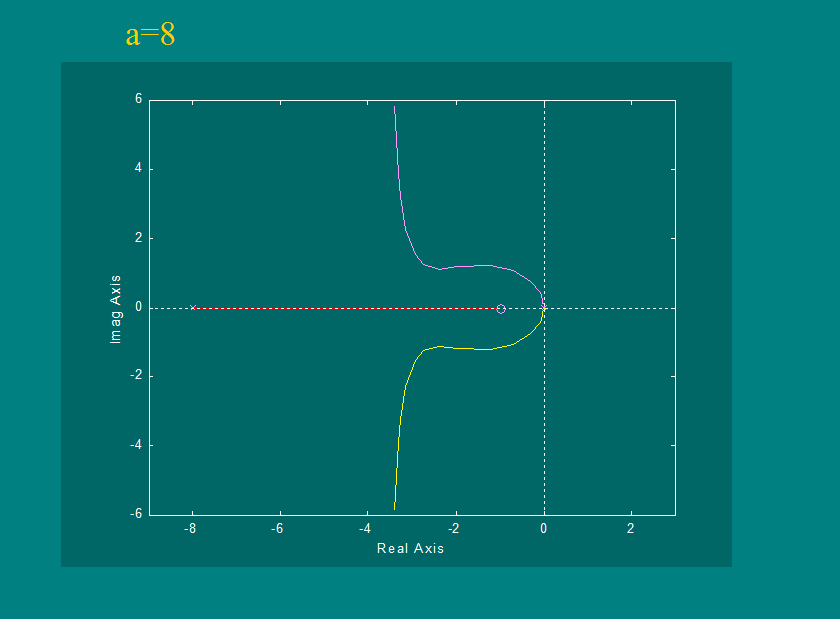

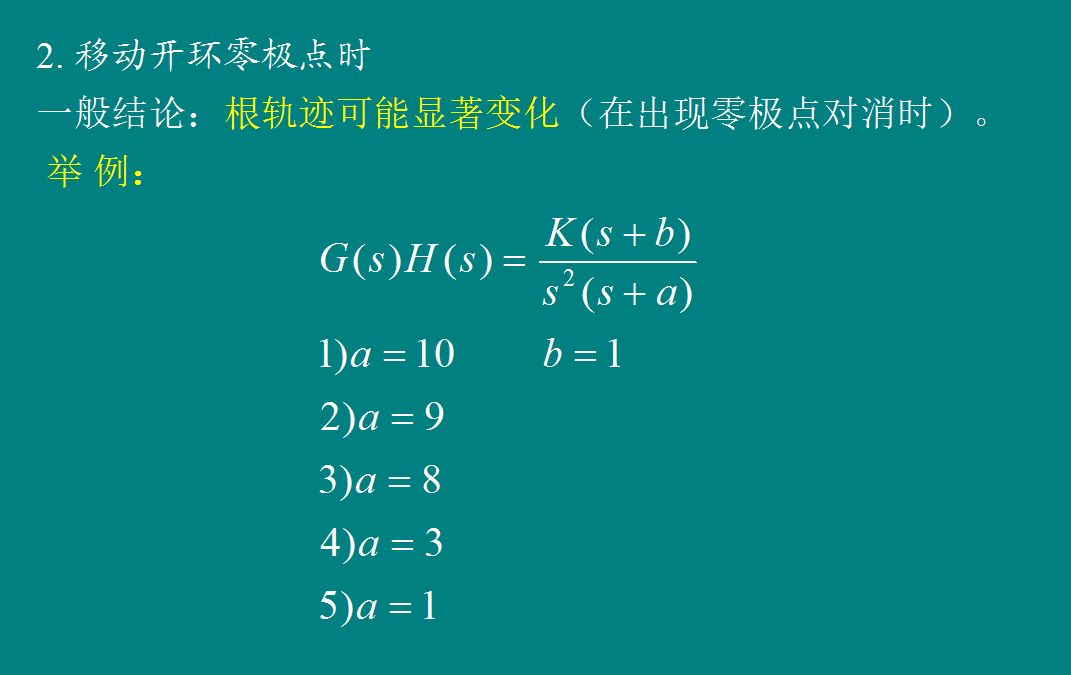

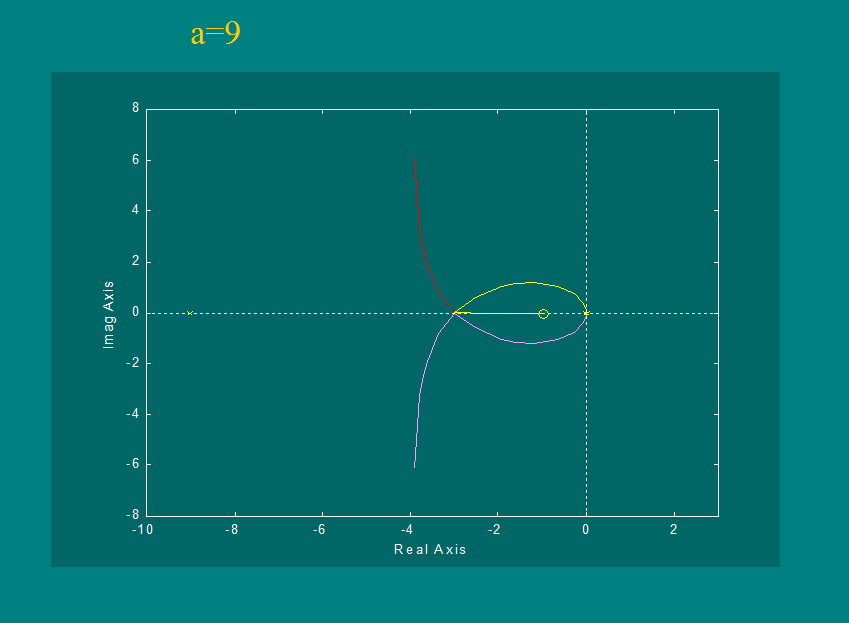

           开环零极点与根轨迹图的变化
