第二节  根轨迹的基本概念

           根轨迹基本概念


4.2.1 根轨迹

     根轨迹：开环传函某个参数由0→ 时闭环特征根在S平面上移动的轨迹。

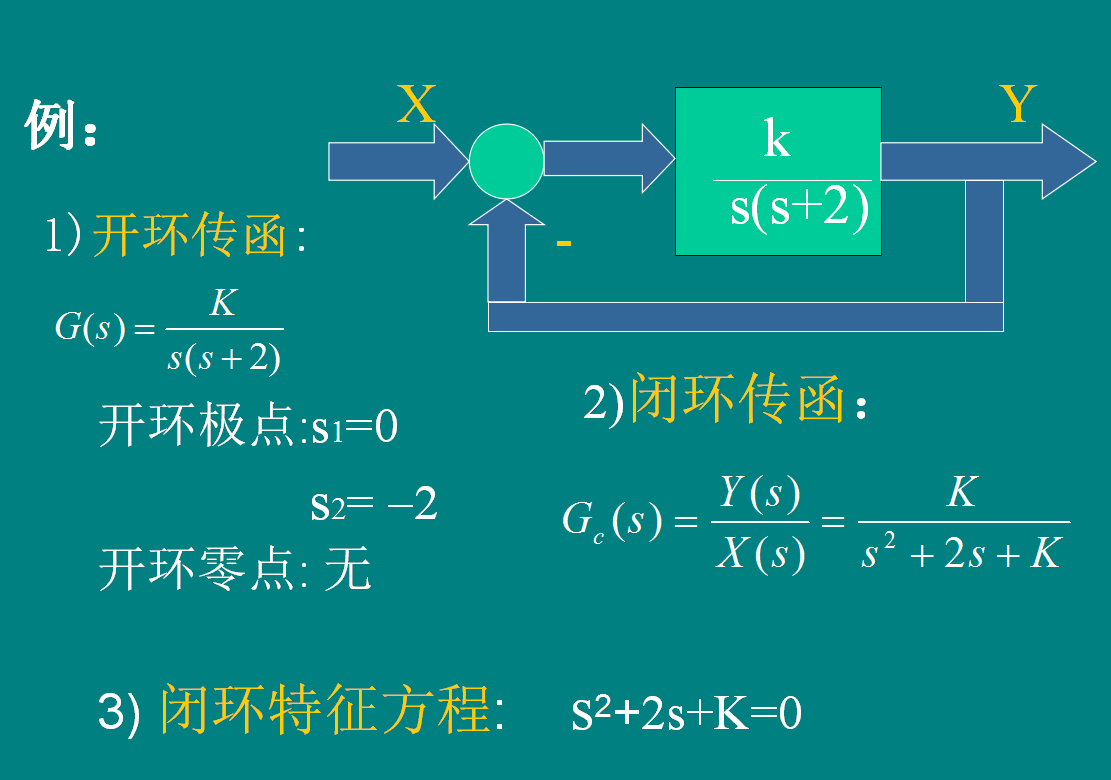

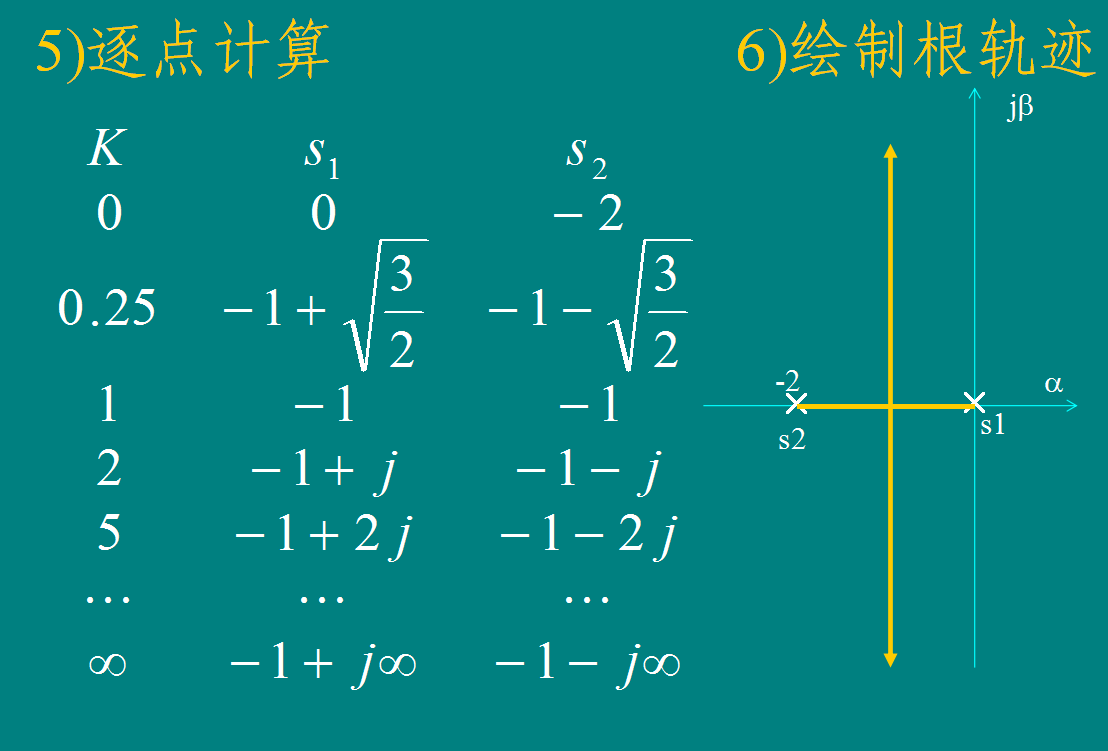

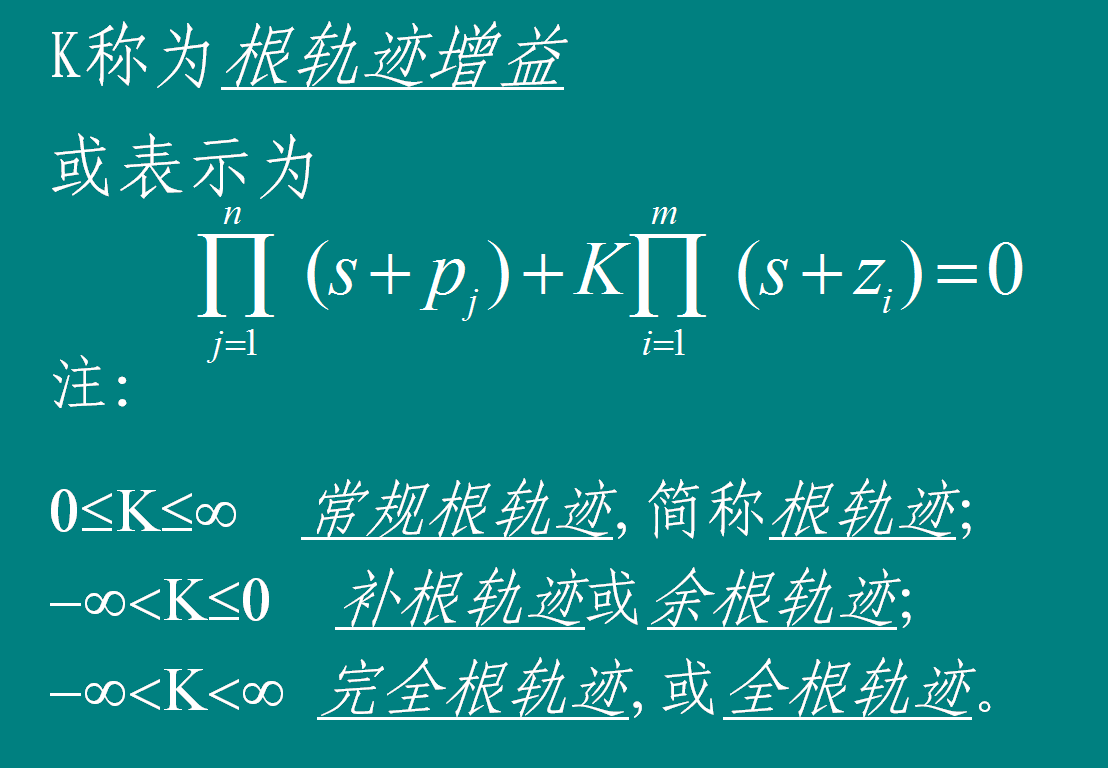

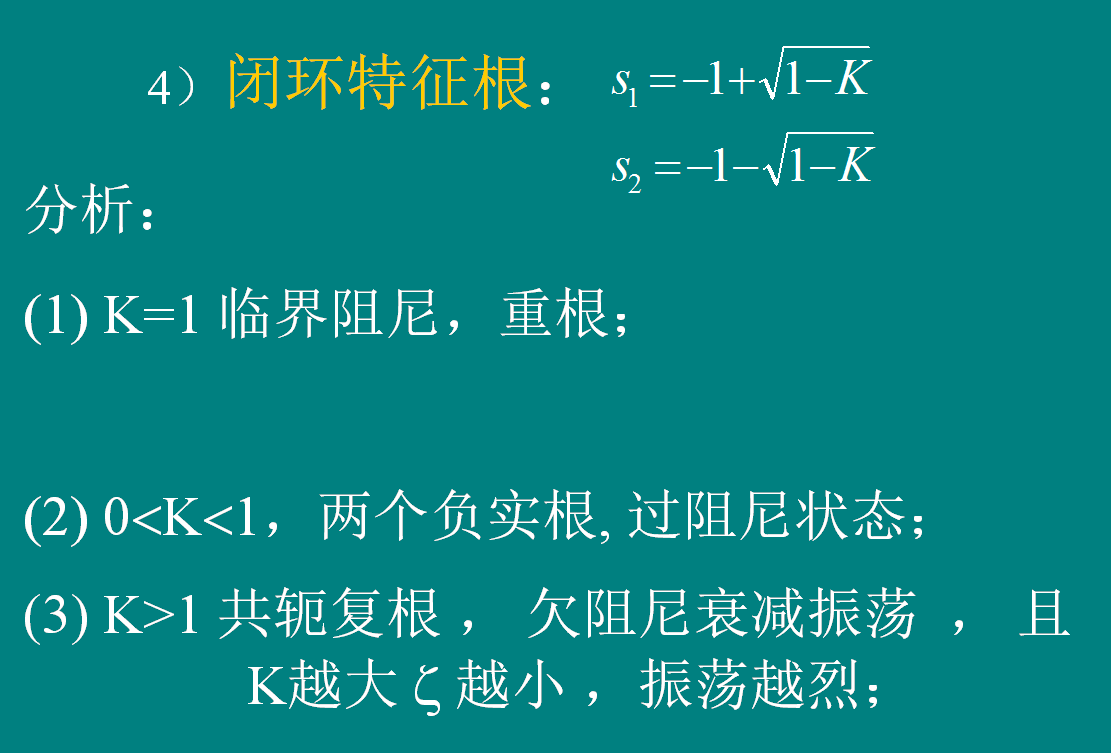

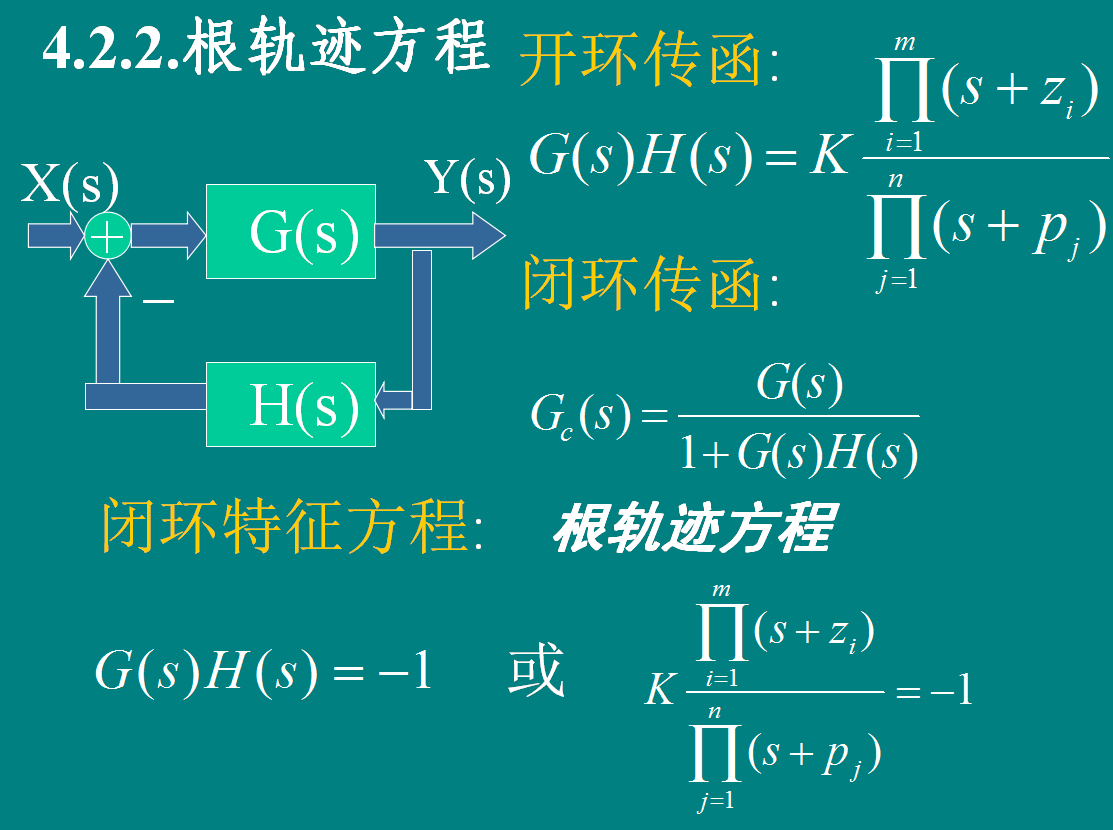

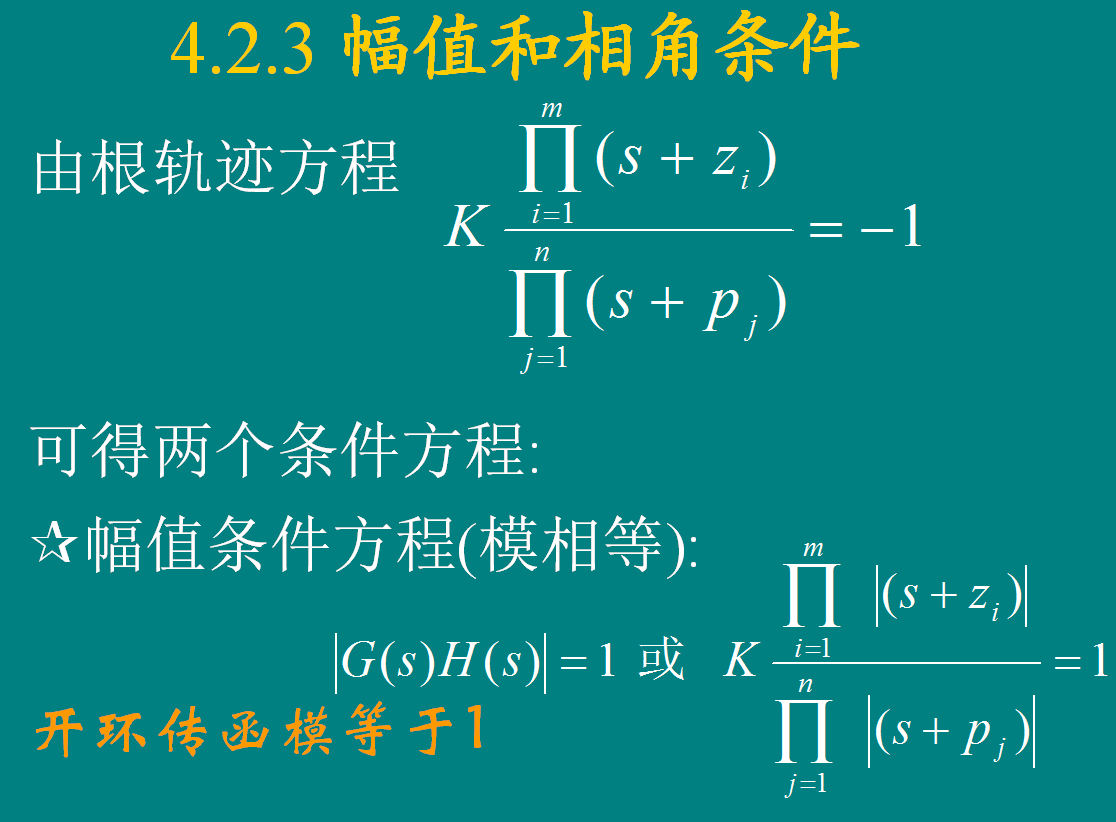

  问题在于逐点计算工作量大。若要更有效的绘制根轨迹就必须找出绘根轨迹的规律…













              绘制根轨迹方法

  试探法：

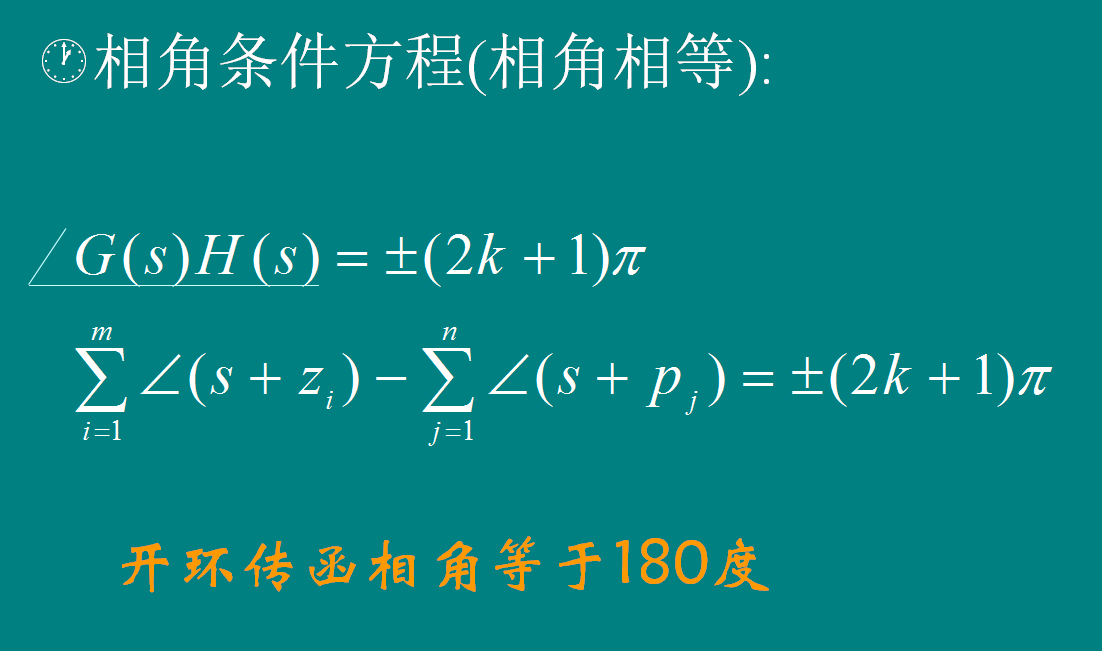

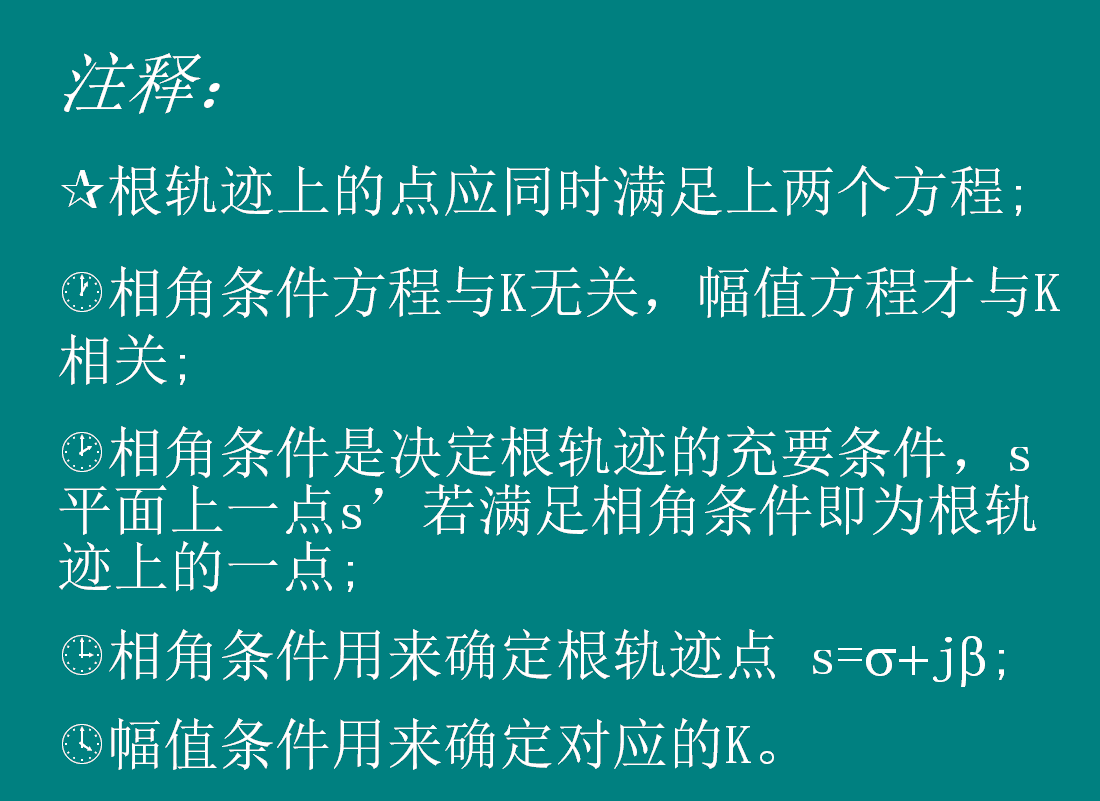

      任选s看是否满足相角条件；

按基本规则手工绘制（如下节讲述）；

用计算机绘制。
