第八节  前馈控制系统

             前馈控制系统


要点

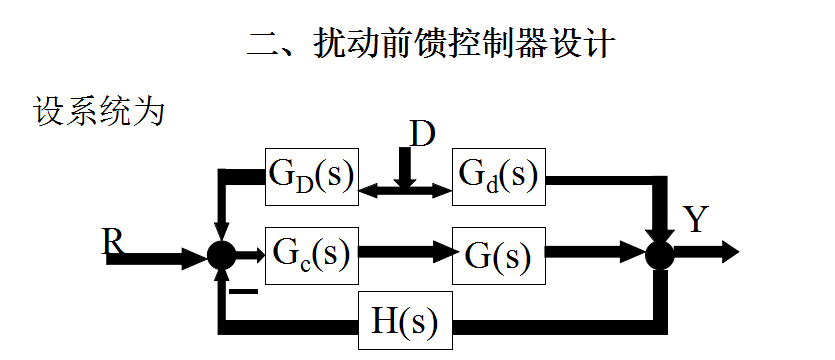

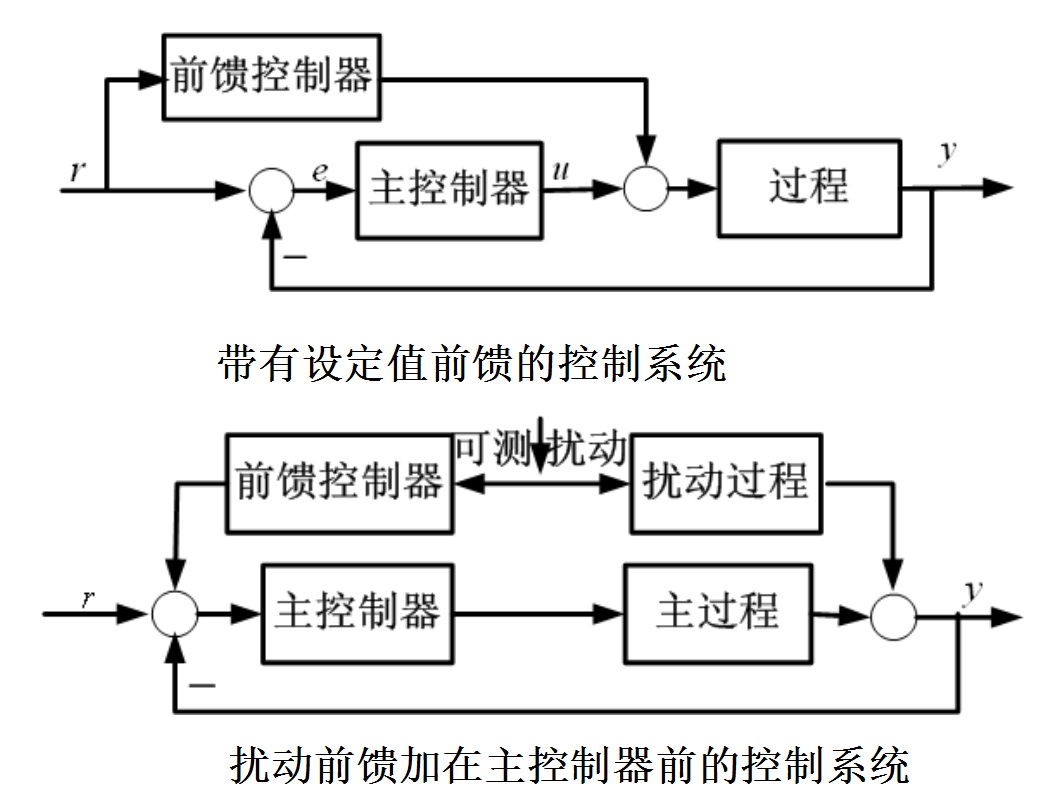

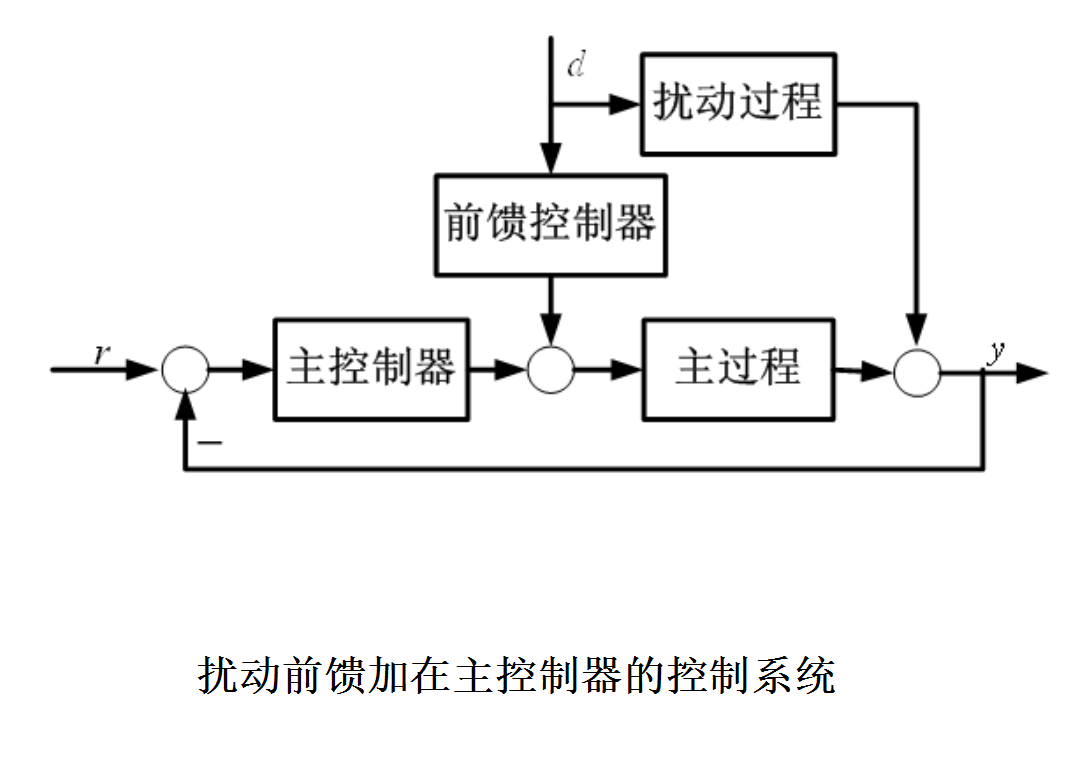

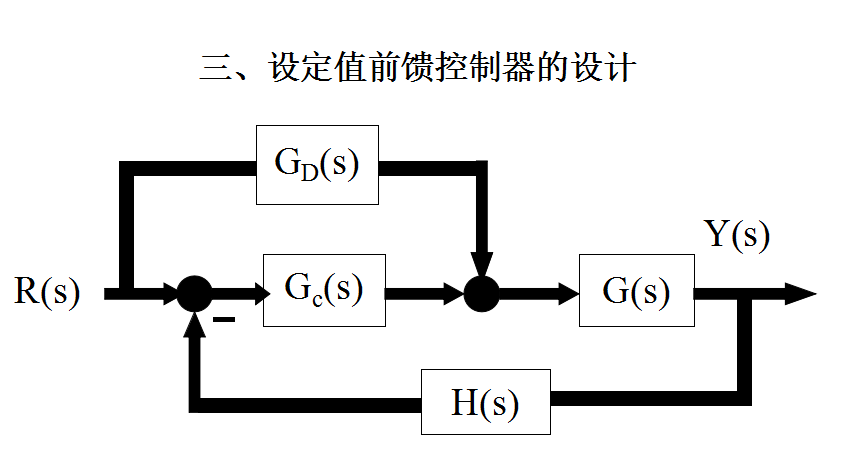

 前馈校正可分为设定值前馈，扰动前馈。扰动前馈又可分为至控制器前点和至后点两种。

前馈校正不单独使用，常与反馈控制结合成复合控制系统。

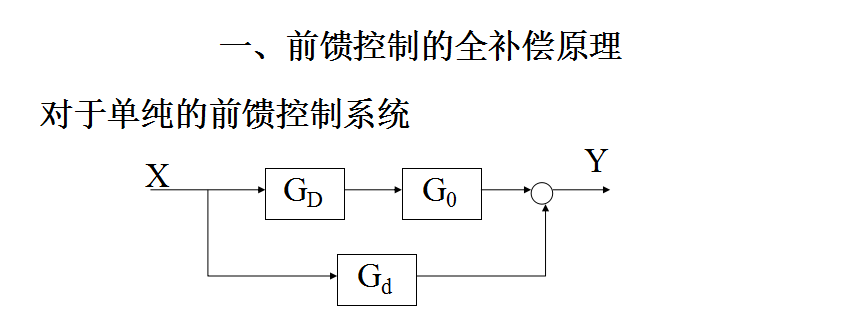

前馈校正环节的设计主要是依据全补偿或不变性原理。

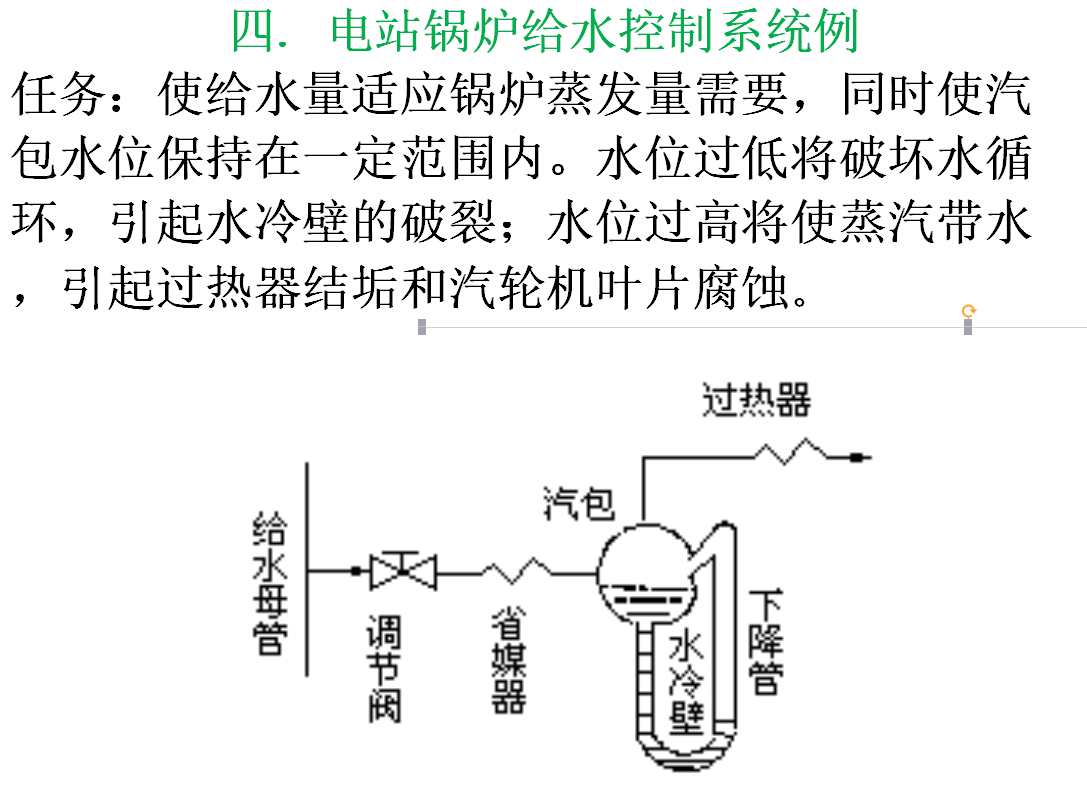

  从给水母管来的补给水经调节阀和省煤器进入汽包。汽包中的水从下降管流进汽包水冷壁，受热后变为蒸汽，上升至汽包中进行汽水分离。然后饱和蒸汽经过热器变为过热蒸汽流向汽轮机。汽包水位的变化不但取决于汽包及水冷壁和下降管构成的水循环管路中的水量还与水中汽泡容积的变化有关。

用实验建模法可建立锅炉水位对象的动态模型为：
