比值控制系统

  在生产过程控制，常有需要控制两个参数成一定的比例。这种控制参数比例的系统就被称为比值控制系统。

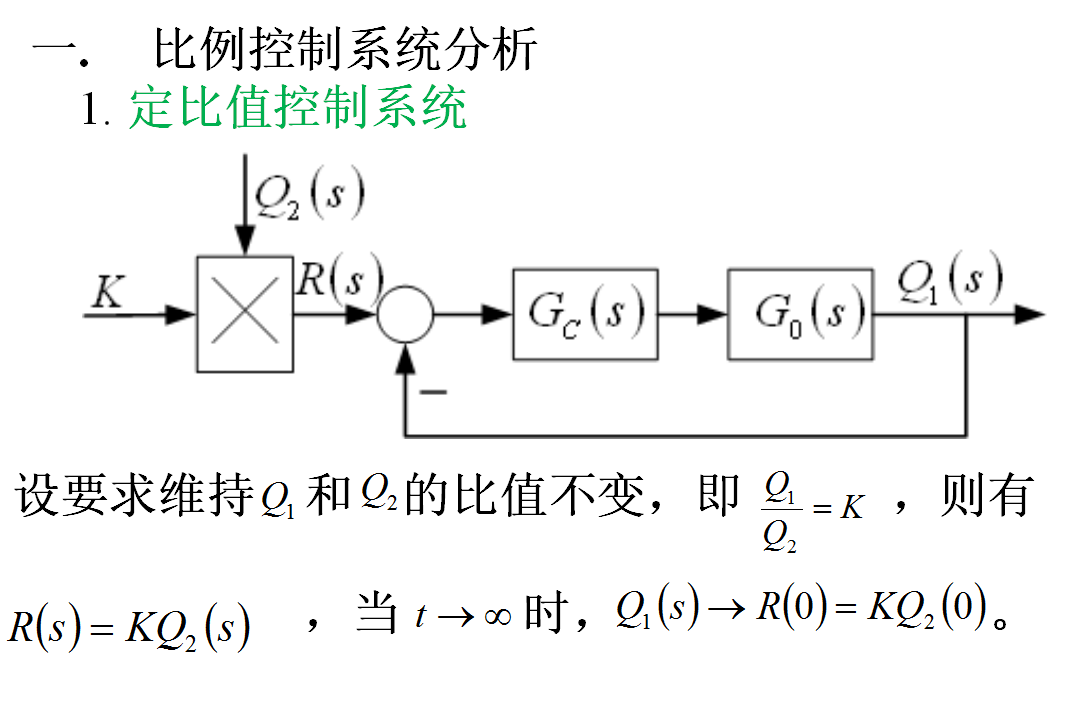

  化工生产中，要求两种物料投放流量成一定比例。这是一种定比值控制系统。

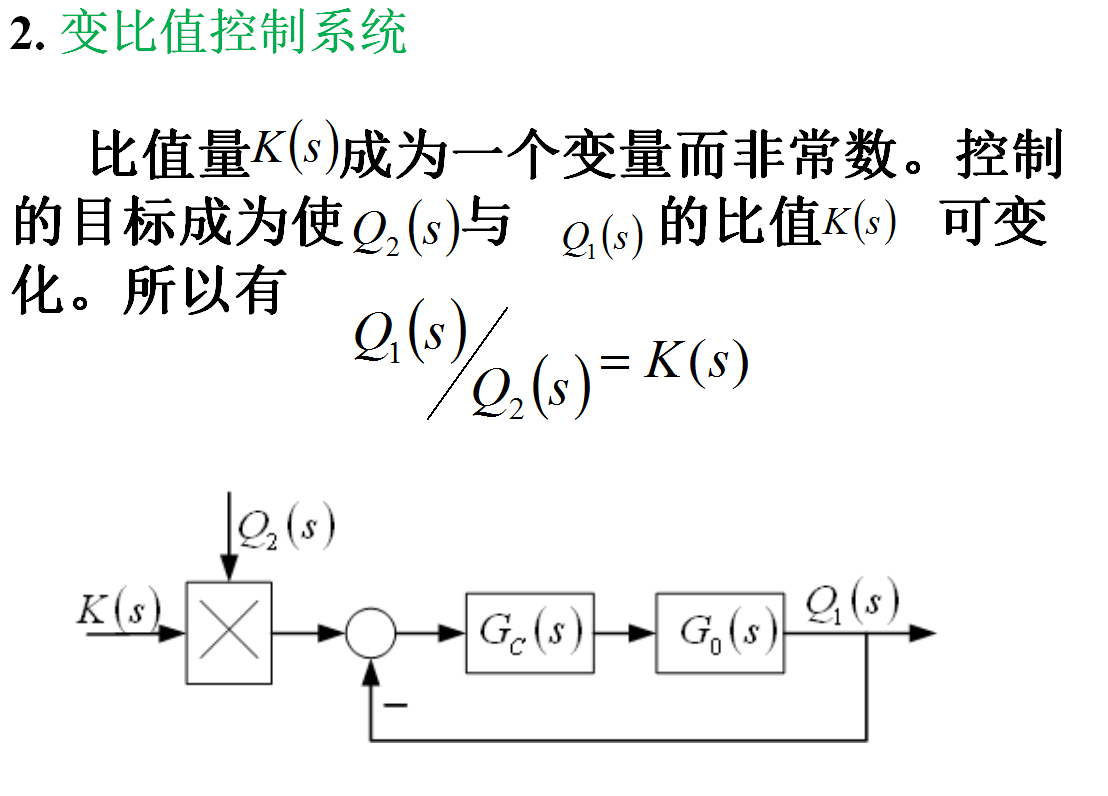

锅炉燃烧控制中，风量流量的控制要求与燃料量成比例，还要求这个比例值随燃烧工况的好坏而调整，这就是一种变比值控制系统。

    二. 电站锅炉燃烧控制系统

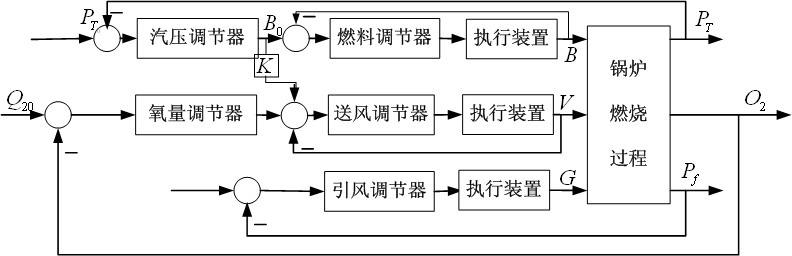

 任务：使燃料燃烧所提供的热量适应锅炉蒸汽负荷的需求。为此，需要对燃料量、送风量和引风量分别进行控制。相应地，燃料量、送风量和引风量三个协调工作的子系统组成了锅炉燃烧控制系统。

 燃烧控制系统有三个被调量：炉膛压力Pf、主汽压力PT 和烟气含氧量O2。这三个被调量与三个控制量：燃料量B 、送风量V和引风量G构成了燃烧对象的输入和输出。

  这是一个三入三出的多变量对象，各输入和各输出变量间都有耦合作用，属于较难控制的过程。燃烧控制的经典方案是据汽压调燃料，据燃料调送风和据炉压调引风的方案。
