第四节  控制器参数整定

            控制器参数整定


  控制器参数的确定首先应当根据受控过程的特性，其次依据控制性能指标。

  控制器参数确定并不能通过简单计算就一蹴而就，往往需要经过初步计算，仿真试验调整和实际试验调整三个步骤的多次重复才能完成，所以这个参数确定过程是一个经多次调整试验才能确定的过程，故被称为参数“整定” .

  控制器参数整定是每一个控制工程师应会的基本技能之一。






       PID控制器的参数整定



  PID控制器的参数整定仿真试验1

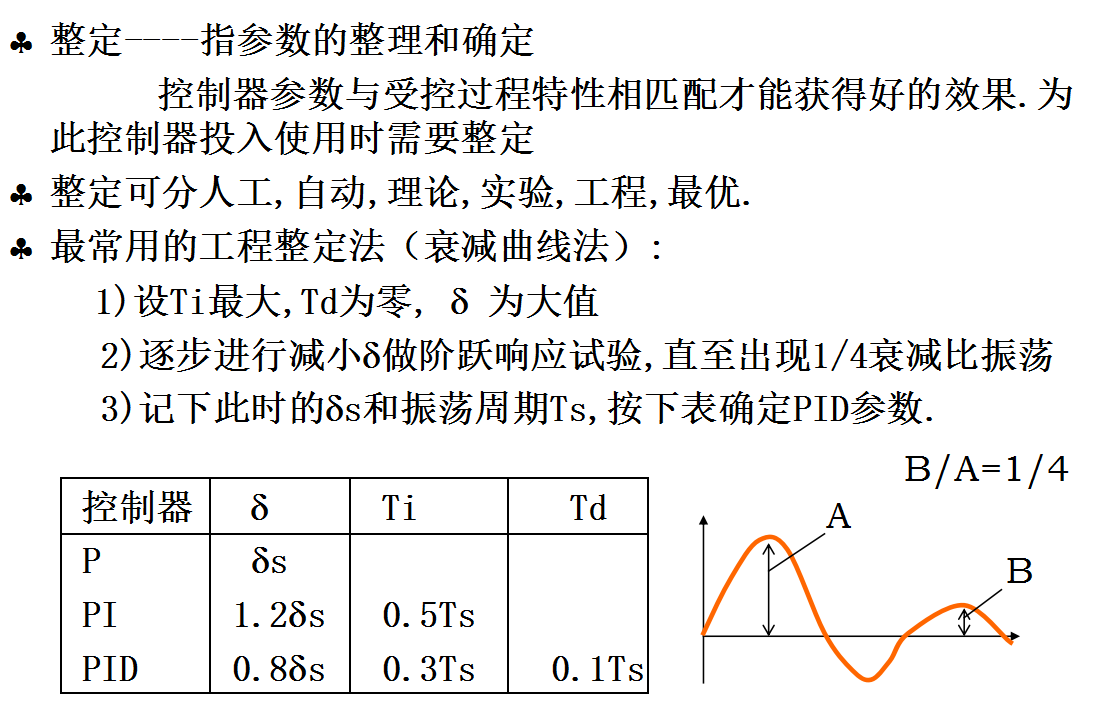

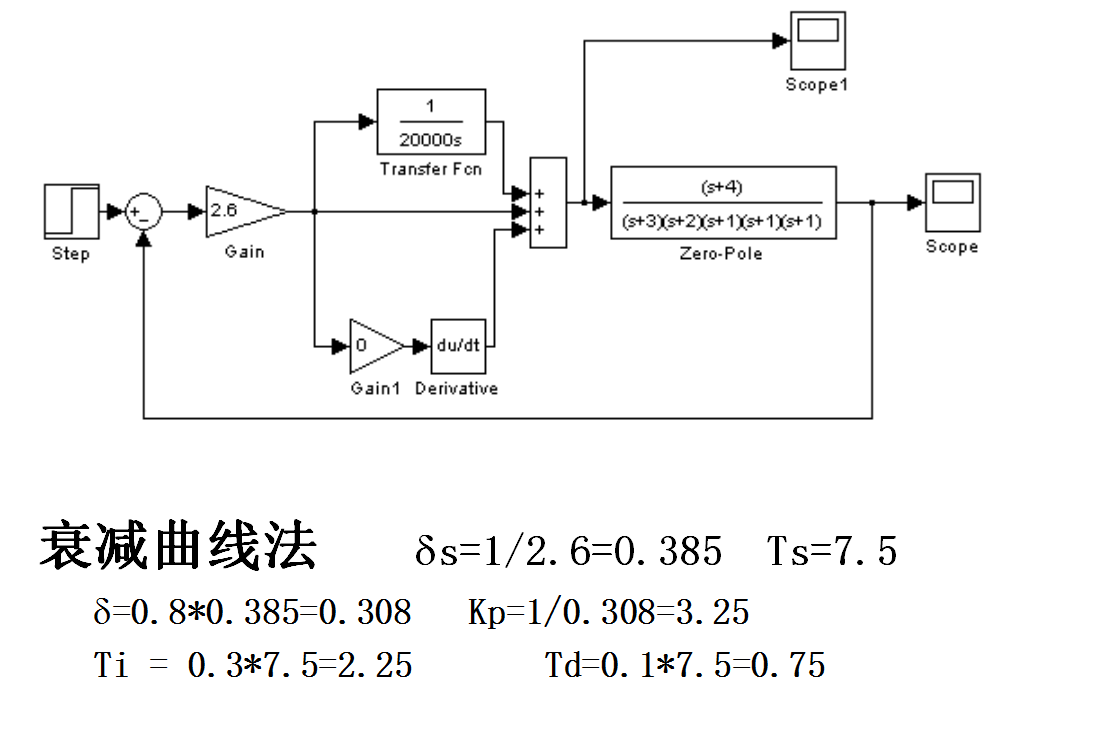

  第一种衰减曲线法适合于受控过程模型未知的情况，通过实际试验可测得反映受控过程的两个关键参数； TS（反映增益特性）（反映动态响应时间特性），再根据这两个关键参数初步确定PID控制器的参数。然后根据实际调整试验最后确定PID控制器参数。

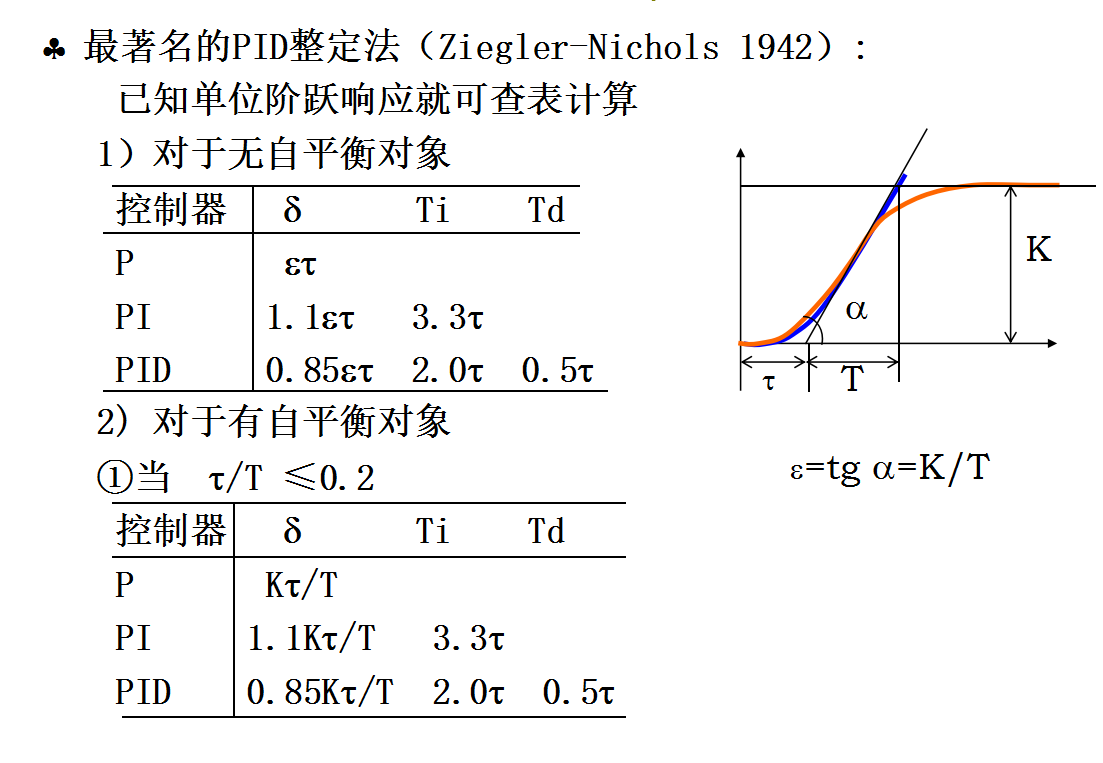

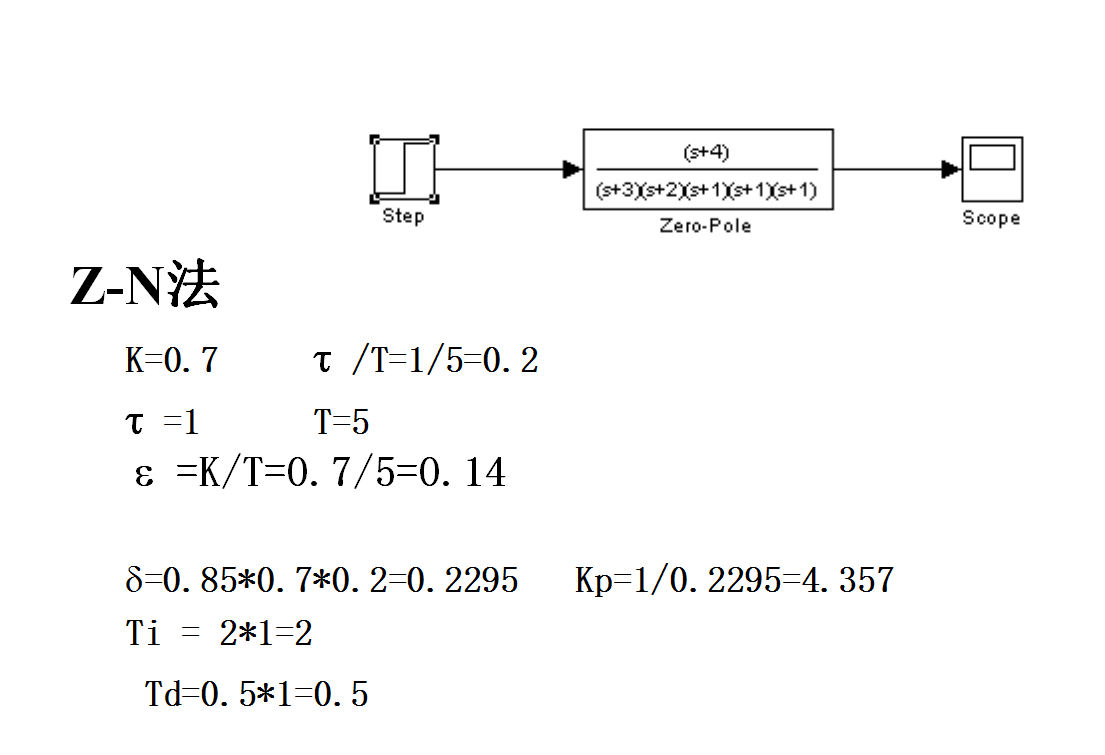

  第二种Z-N法适合于受控过程模型已知的情况。据阶跃响应曲线可判断属于无自平衡类型或有自平衡类型，然后提取出受控过程模型参数  ，或  ，T  ，K  。再根据过程模型参数初步推算PID参数。然后根据实际调整试验最后确定PID控制器参数。

  在控制参数初定后，还需要根据实际试验测得性能指标值，再一次地调整控制参数以获得最为满意的控制性能。这主要是因为过程模型的建立存在误差，参数整定计算的方法也是近似的和粗略的。所以实际性能测试，就会发现控制性能并不令人满意，故需要进一步调整。有时进一步的调整是为了某项专门指标的改善，例如，对某一受控过程要求控制的超调量很小，那么就可为专门减少超调量调整控制器参数。

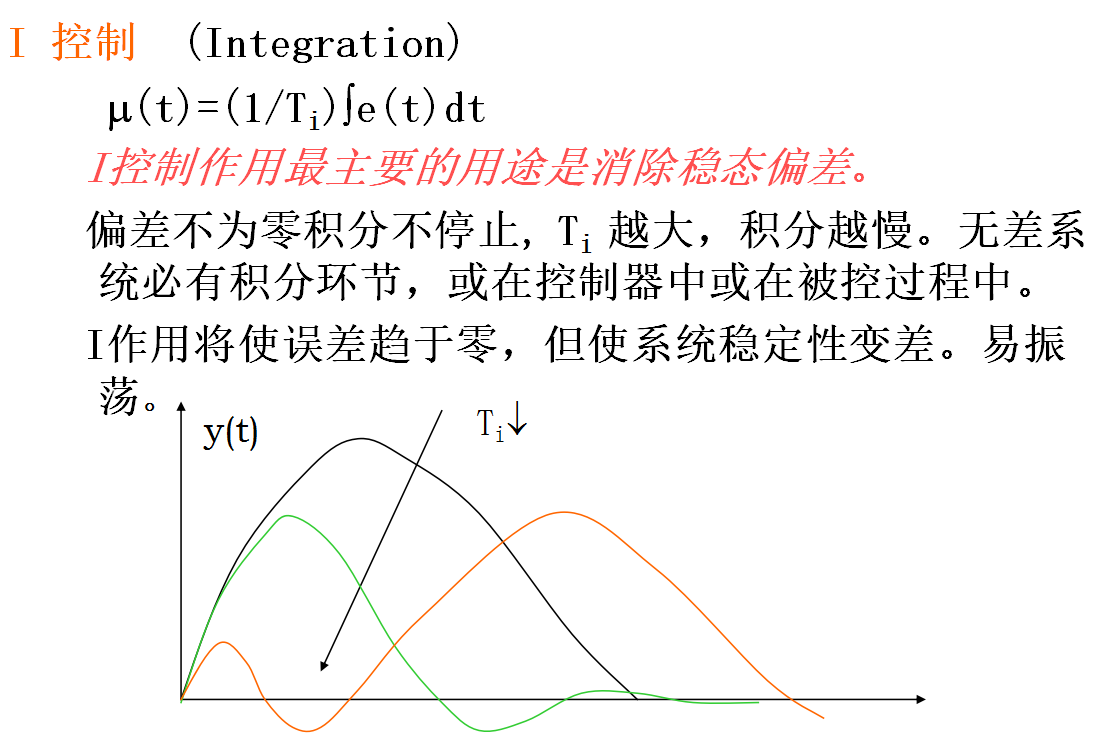

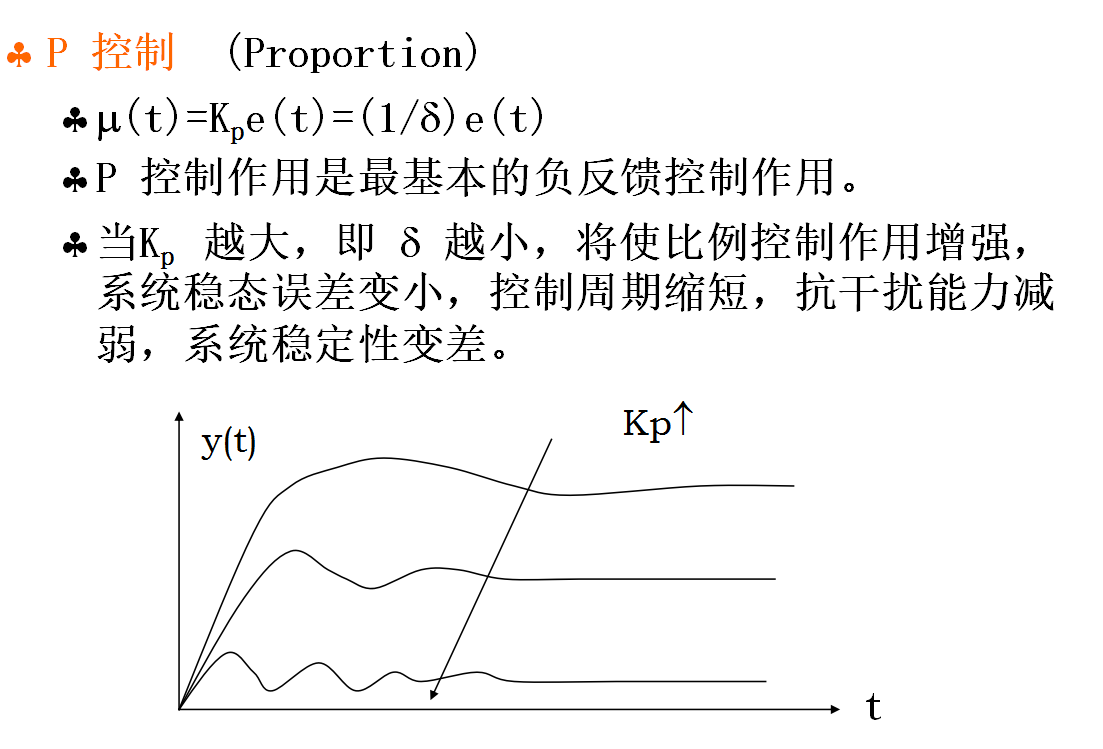

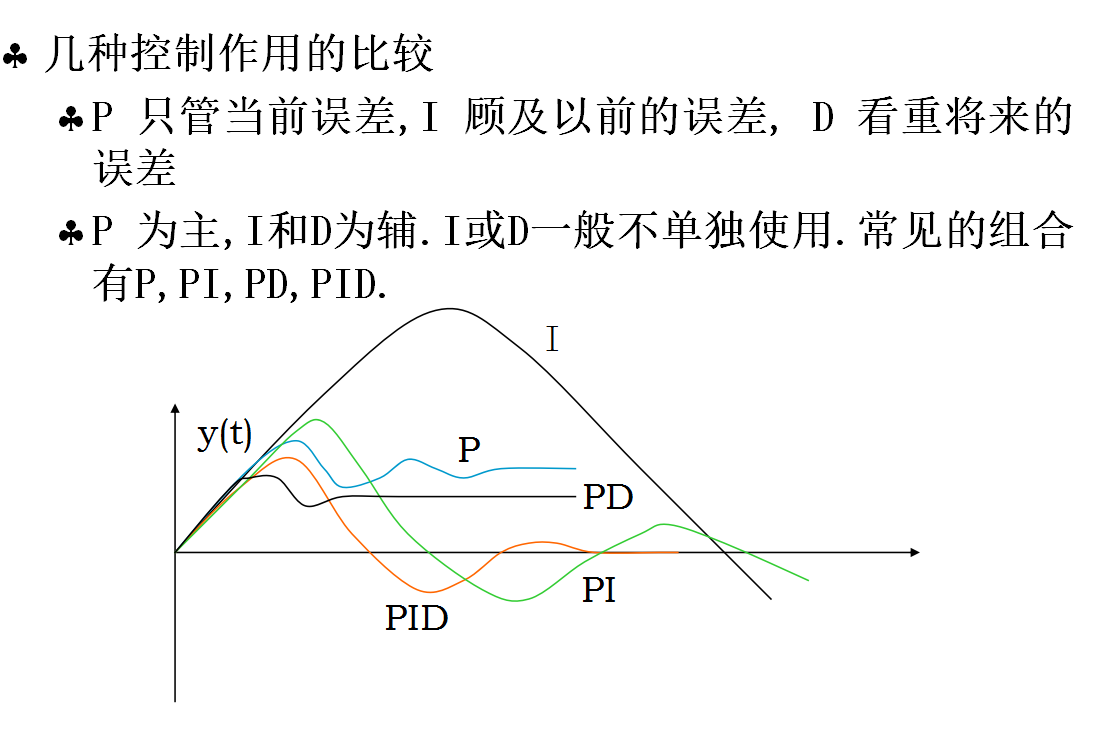

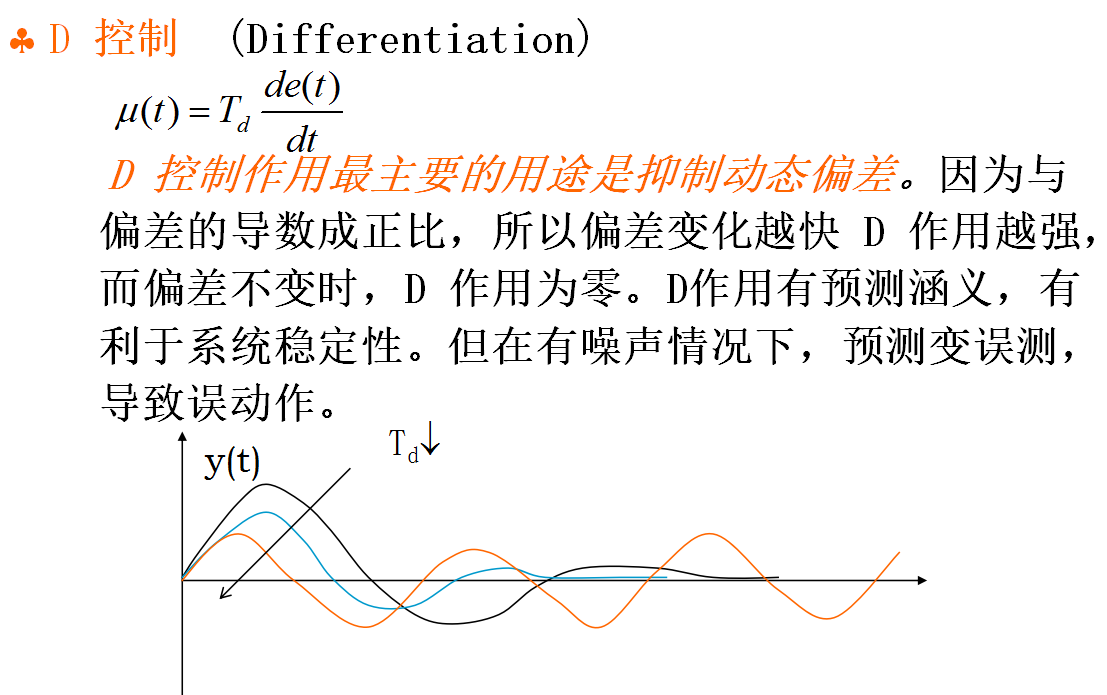

        PID控制作用分析
