第二节  系统结构设计

            系统结构设计






                     基本控制系统结构



                 有前置控制器的控制系统

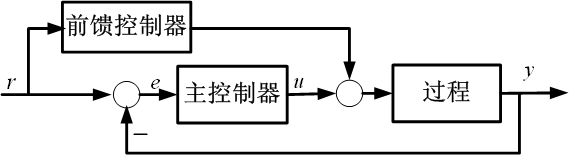

              带有设定值前馈的控制系统

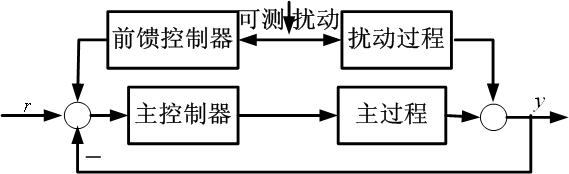

          扰动前馈加在主控制器前的控制系统

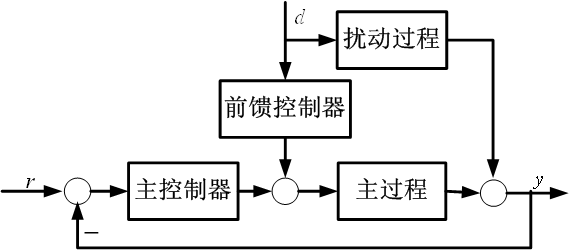

           扰动前馈加在主控制器的控制系统

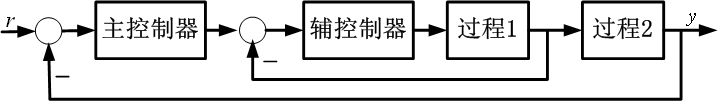

                     串级控制系统



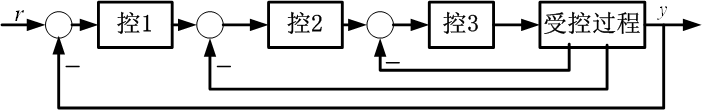

               多回路（多闭环）控制系统





                     比值控制系统

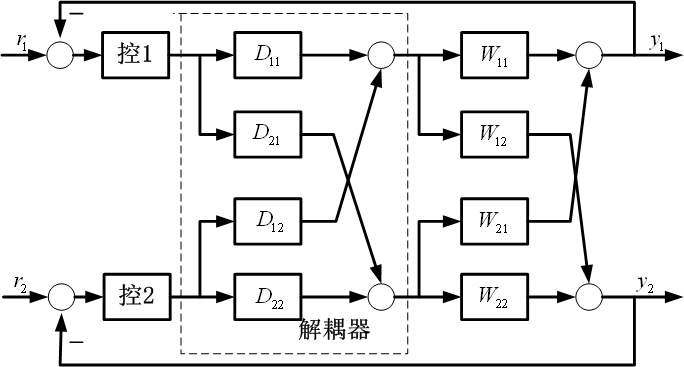

                     解耦控制系统


 控制系统结构设计主要是根据受控过程特点和控制品质要求进行的。

当所面对的控制过程受负荷类扰动影响较大，其扰动量可测时，应考虑具有前馈作用的控制系统结构。

当所面对的受控过程是多变量系统且变量间耦合严重时，应考虑采用解耦控制系统结构。当所面对的受控过程要求控制的又快又好时，可考虑串级控制或多回路控制系统。

当既要求有良好的设定值跟踪性能又要求有强的过程扰动抑制性能时，应考虑用双自由度的控制系统结构。
