第八节  控制系统的 稳态误差分析及误差系数

  控制系统的 稳态误差分析及误差系数

  ① 稳态误差概念

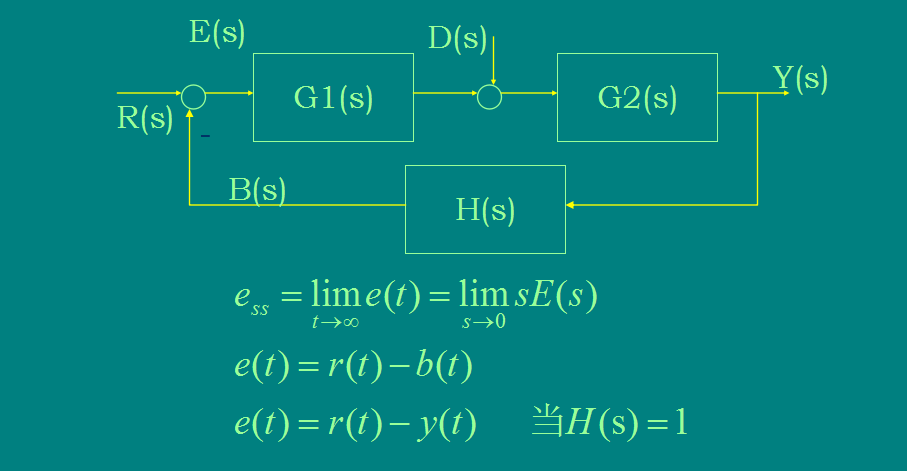

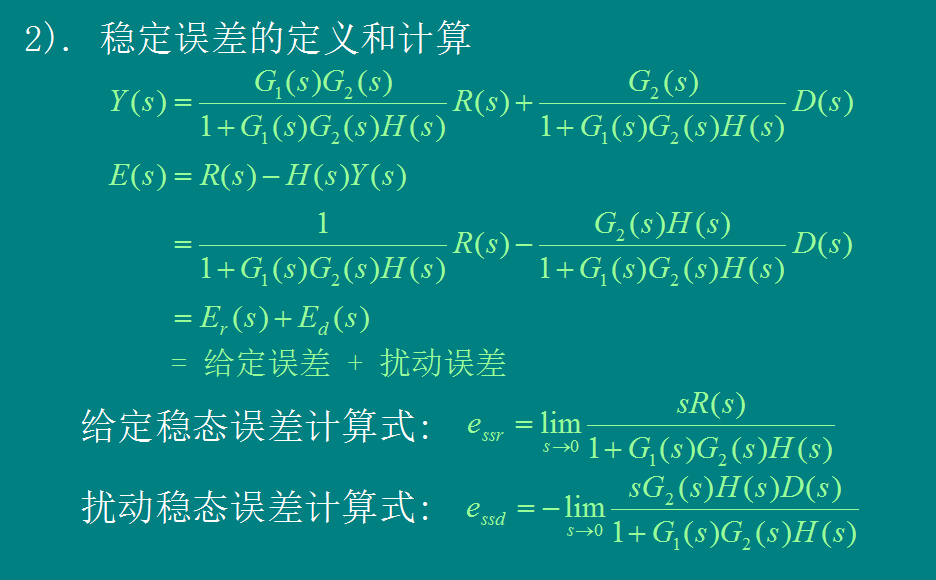

② 稳态误差的定义和计算

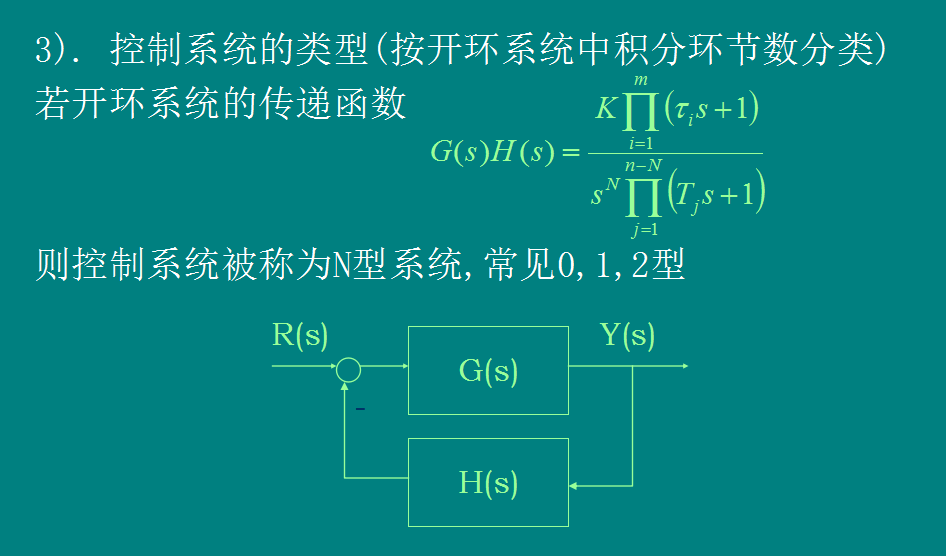

③ 控制系统的类型

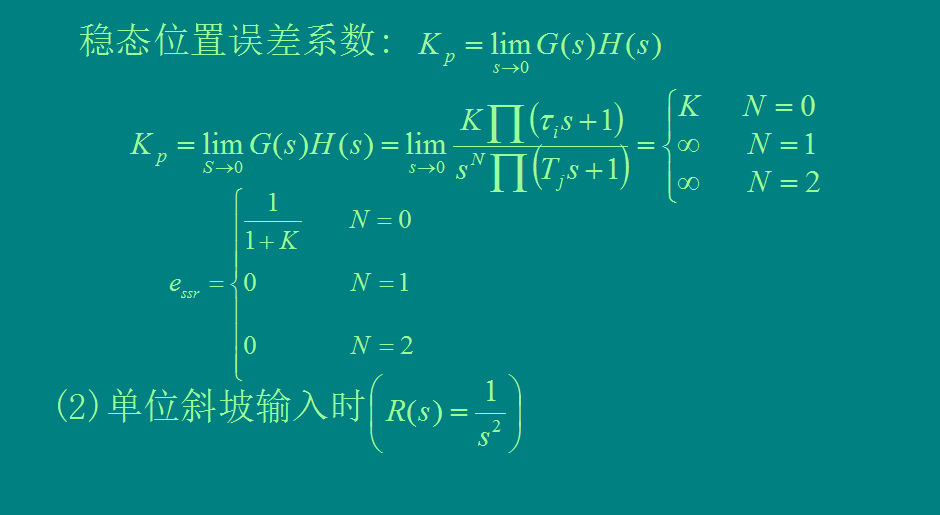

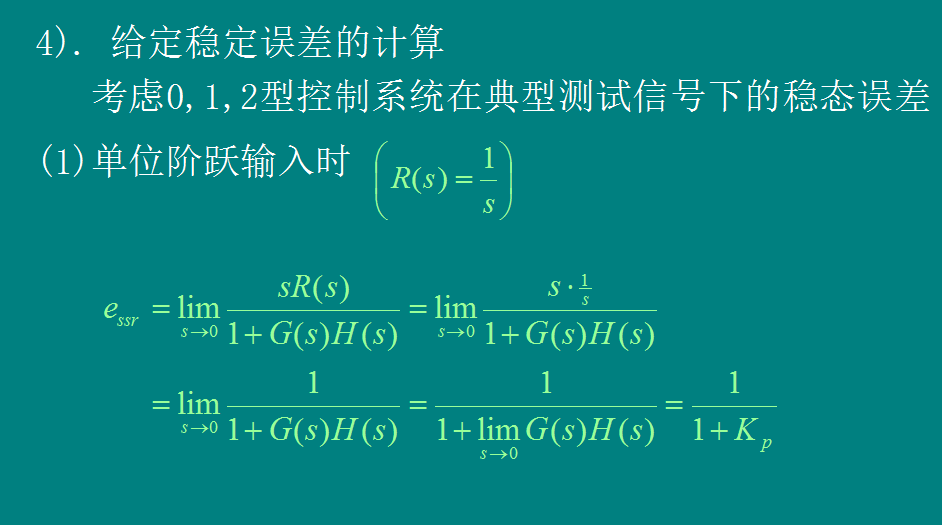

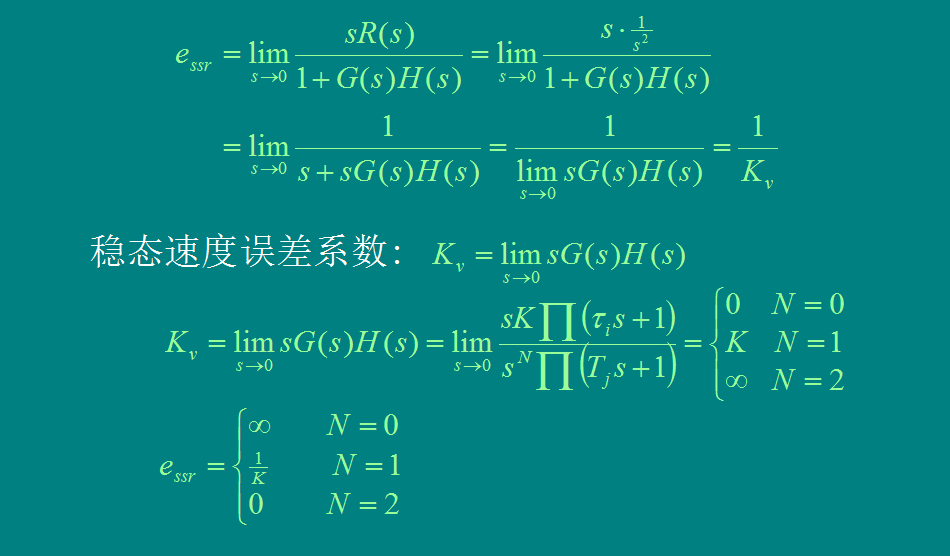

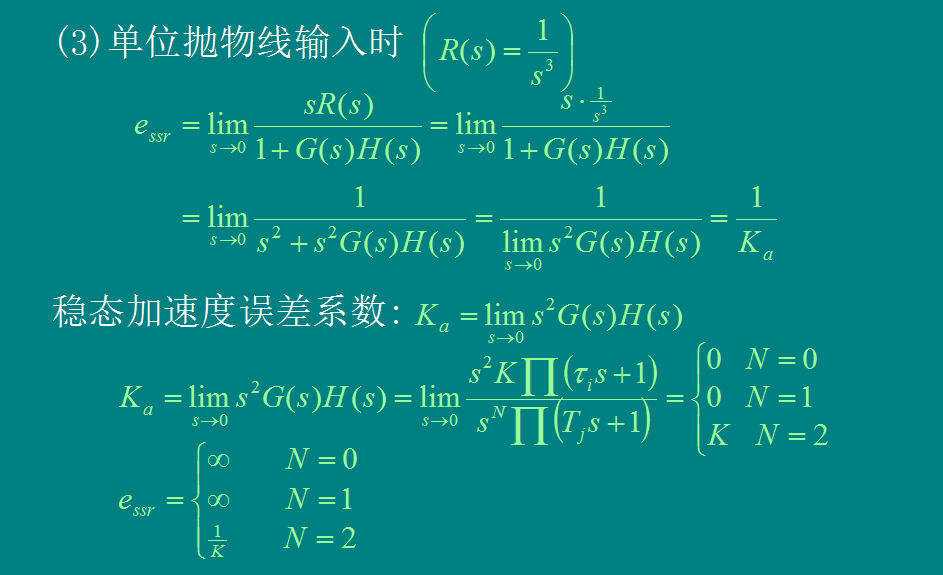

④ 给定稳态误差的计算

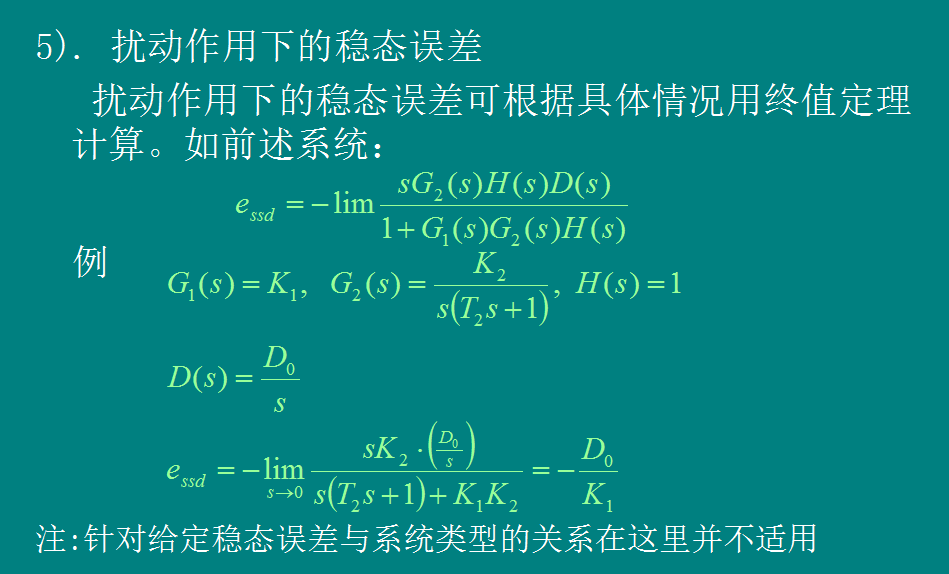

⑤ 扰动作用下的稳态误差







1). 稳态误差概念

稳态误差---输入设定值-输出稳态值

给定稳态误差--针对给定值的改变

扰动稳态误差--针对扰动量的改变

随动控制系统用给定稳态误差来衡量控制精度

恒值控制系统用扰动稳态误差来衡量控制精度

ess=0  -----  无差系统

ess≠0 -----  有差系统

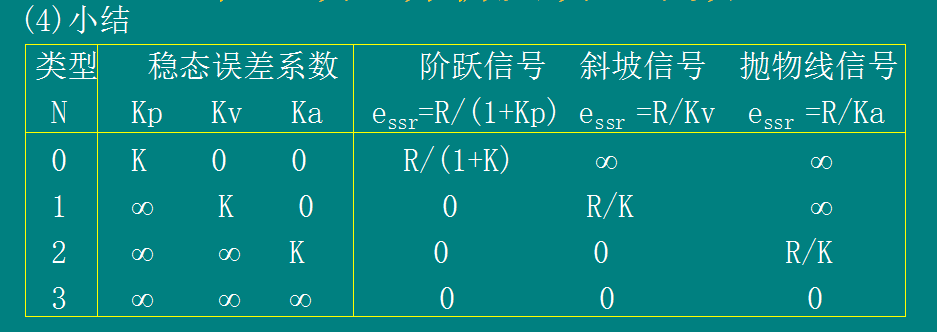

   若要系统阶跃输入时无稳态偏差,须用1型及以上系统。

   若要系统斜坡输入时无稳态偏差,须用2型及以上系统。

   若要系统抛物线输入时无稳态偏差,须用3型及以上系     统。
