第七节   控制系统 的稳定性与代数判据

     控制系统 的稳定性与代数判据

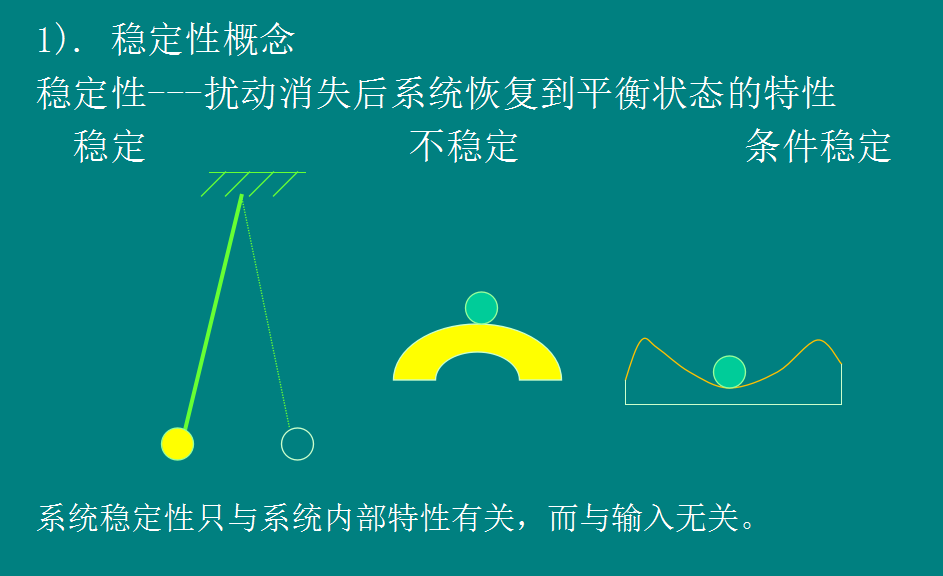

① 稳定性概念

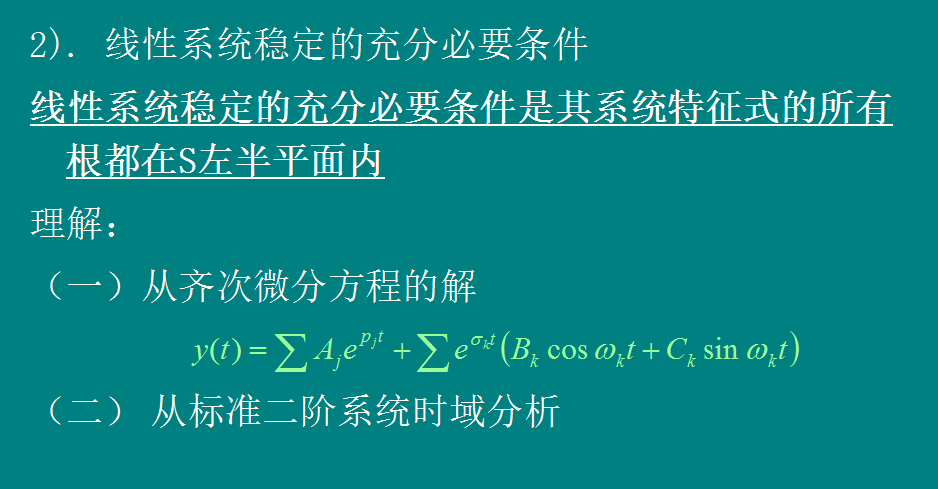

② 线性系统稳定的充分必要条件

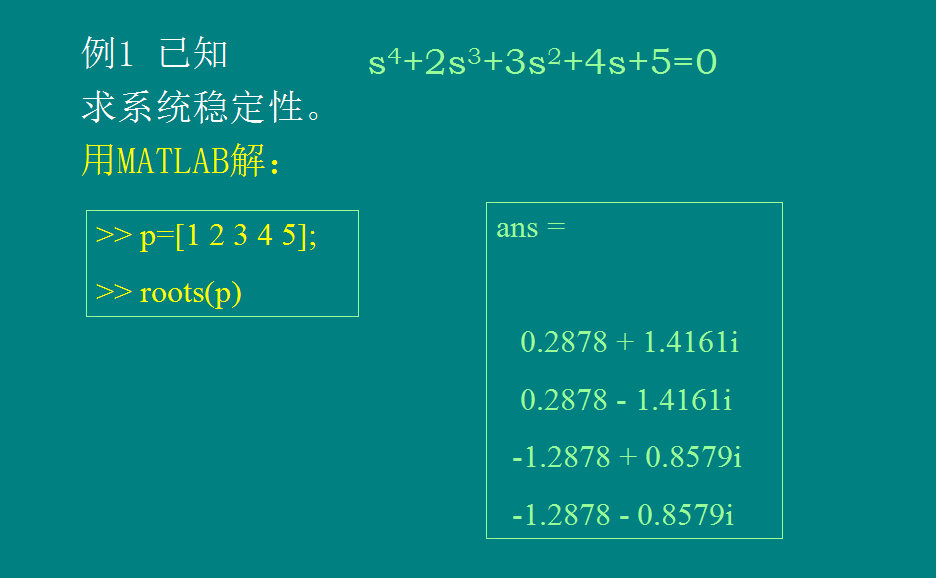

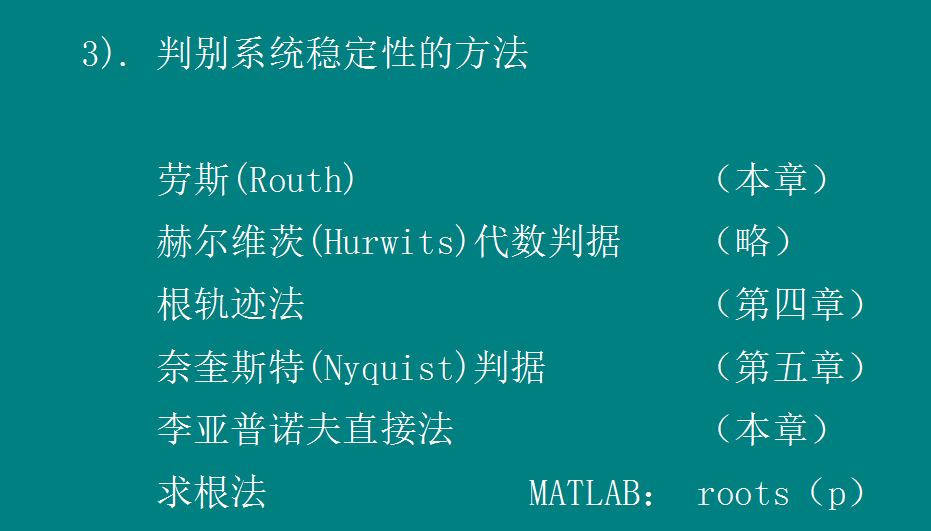

③ 判别系统稳定性的方法

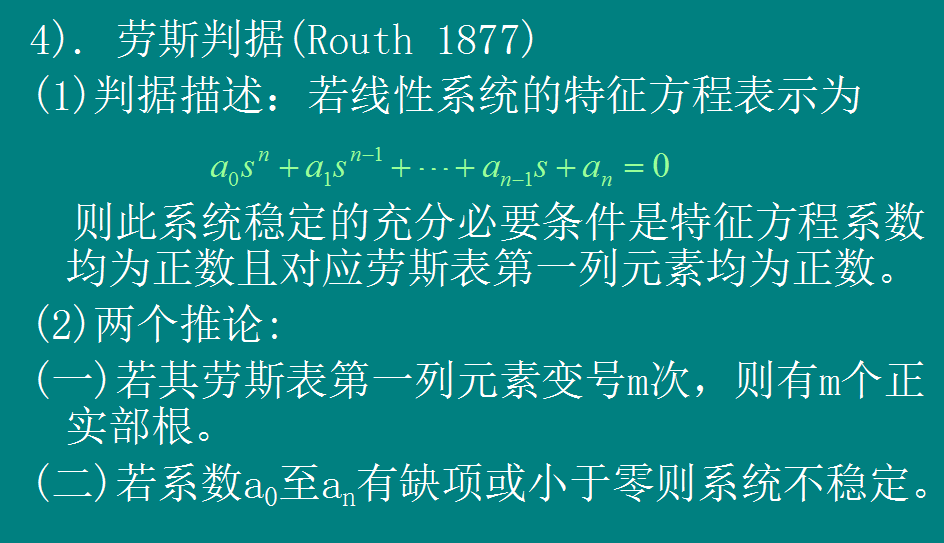

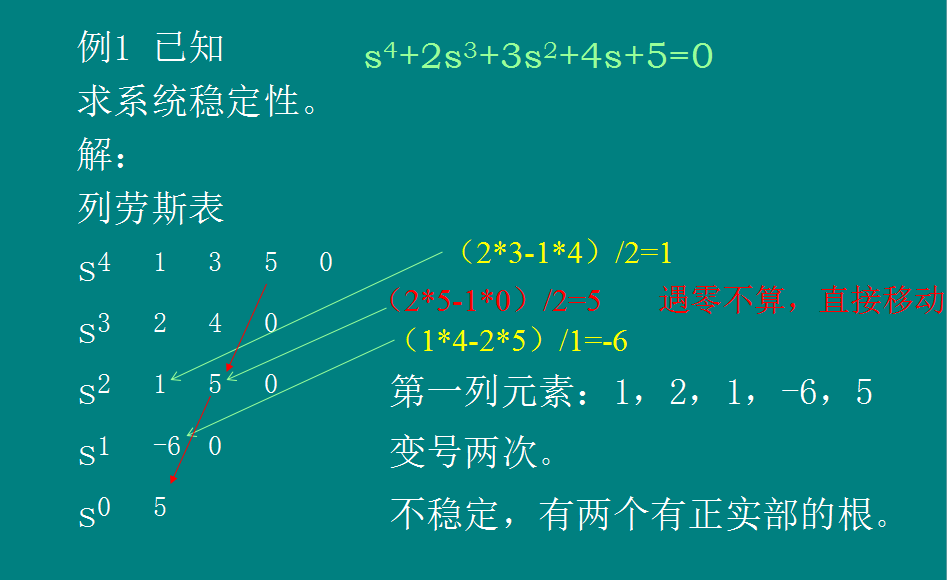

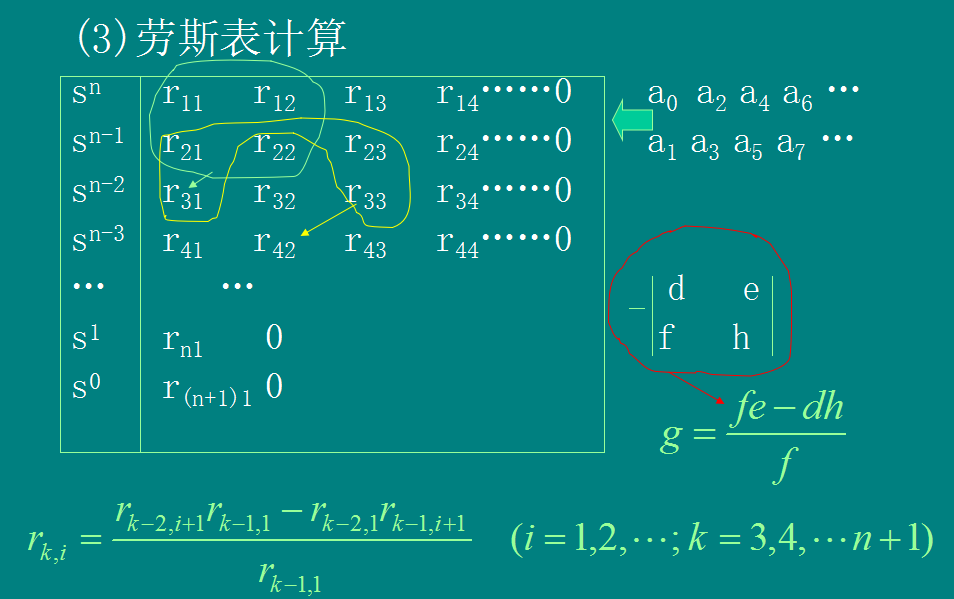

④ 劳斯判据

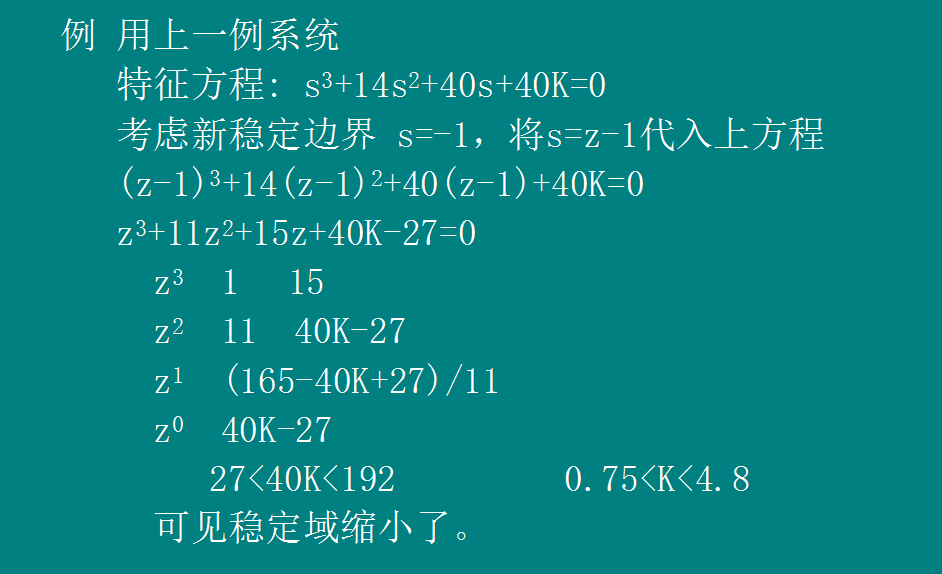

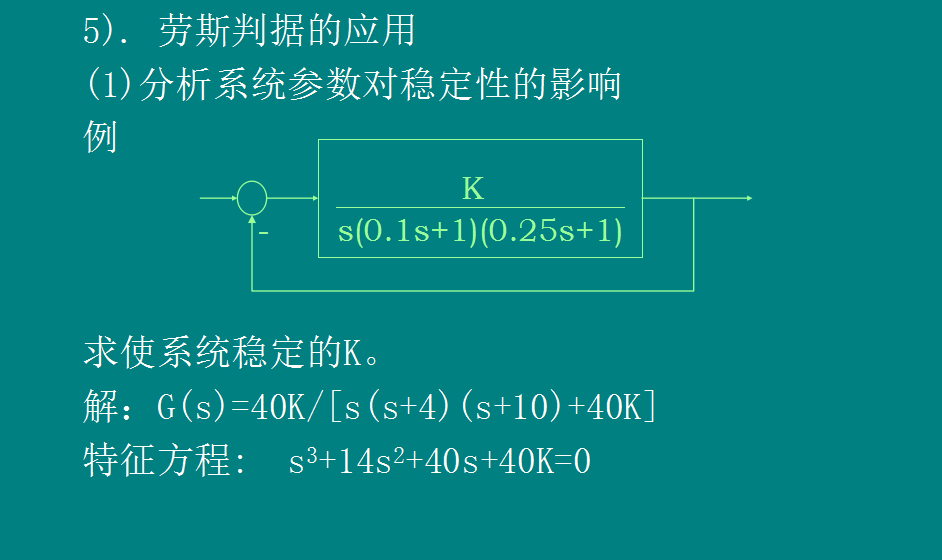

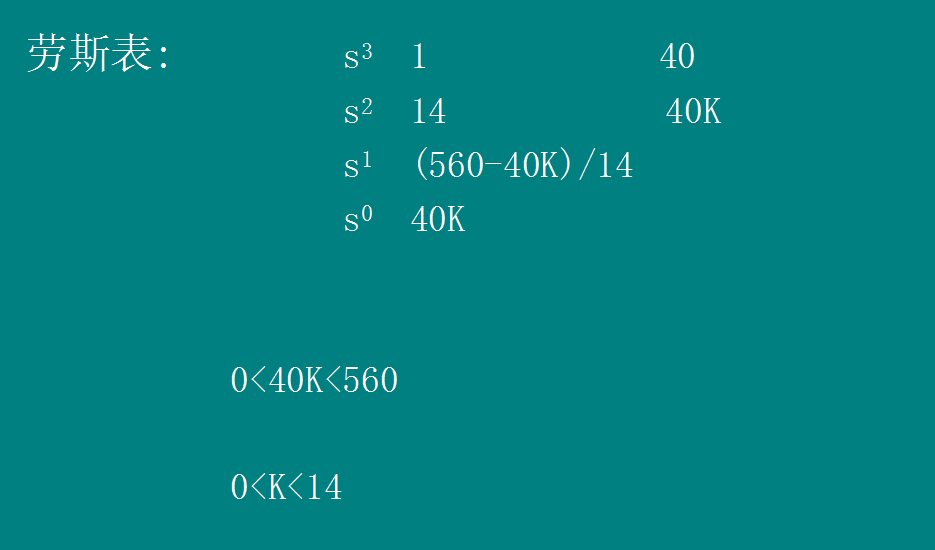

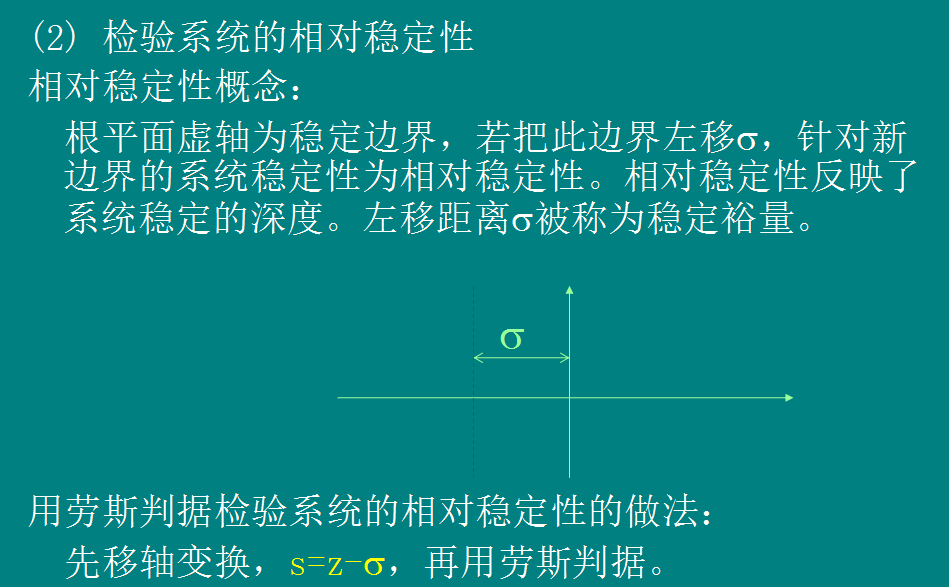

⑤ 劳斯判据的应用

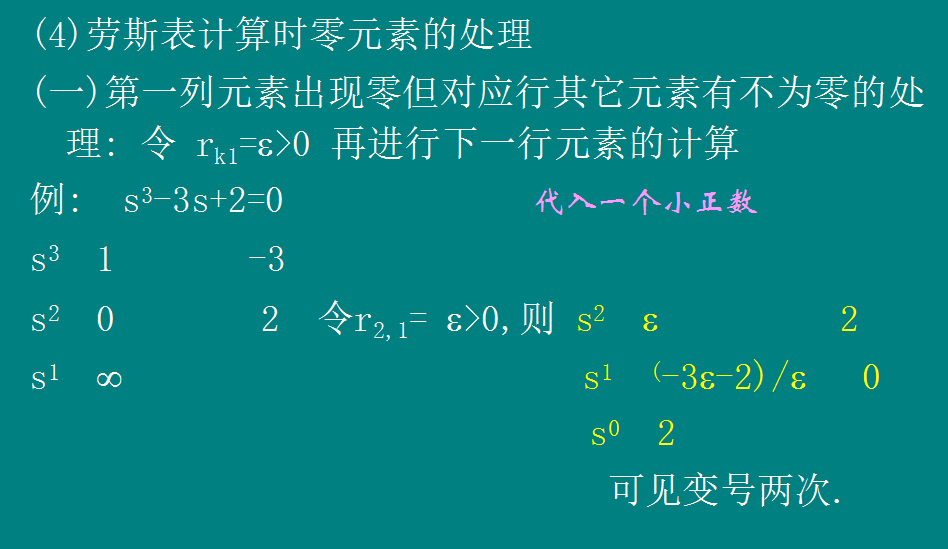

(4)劳斯表计算时零元素的处理

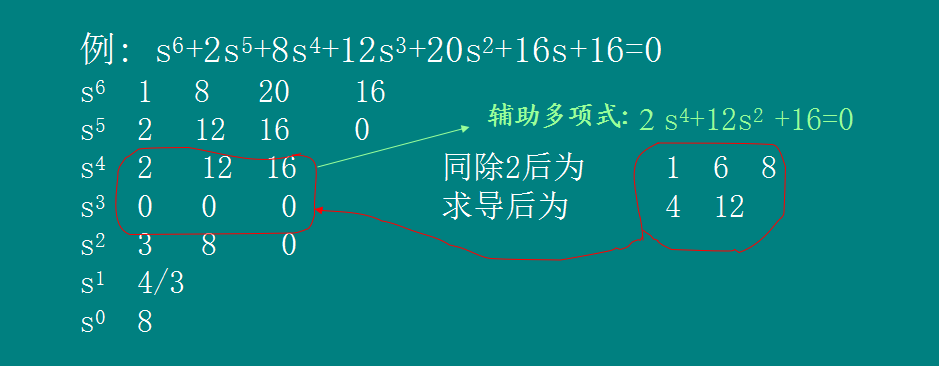

(二)某一行元素全为零时

处理: 用上一行元素构成辅助多项式并求导，用新多项式系数替代原为零行元素
