第七节  状态方程模型

            状态方程模型


状态：状况，形态，变量值大小，系统状态 。

  例：质点做直线运动，运动状态为位置和速度


状态变量：确定系统状态的最少数目的一组变量。好                  比线性代数中的线性无关。变量定义可不                  相同，所以具有非唯一性。

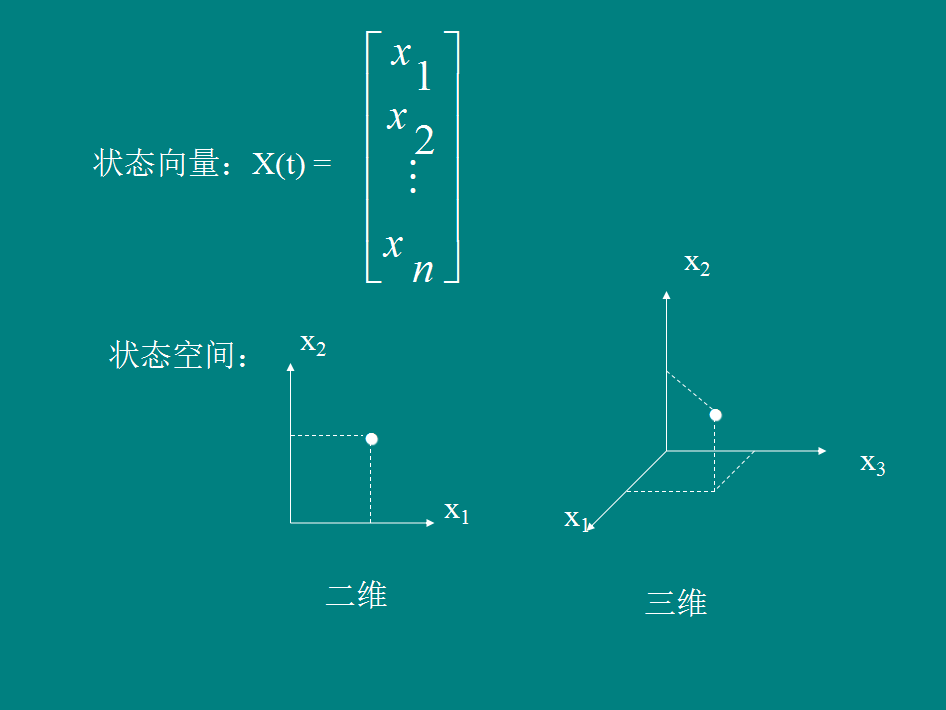

点：状态  点随时间的运动---轨迹

状态方程：输入变量与状态变量的关系式

状态空间表达式：状态方程+输出方程

状态空间分析：稳定性   能观性  能控性

状态反馈：以状态变量为反馈变量

状态观测：以状态变量为观测变量

状态估计：以状态变量为估计变量

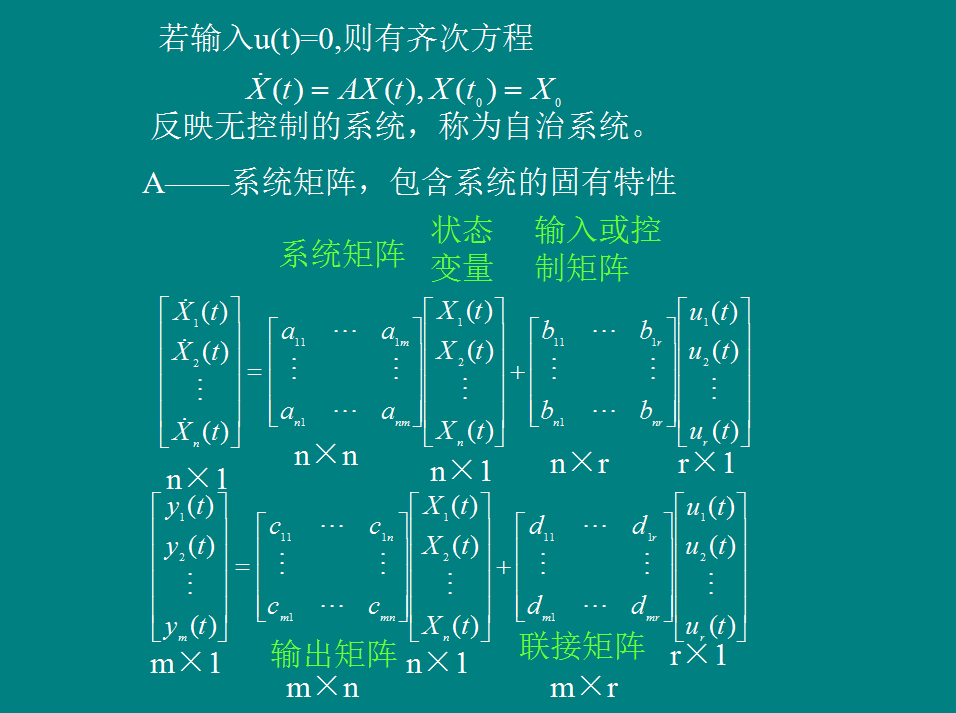

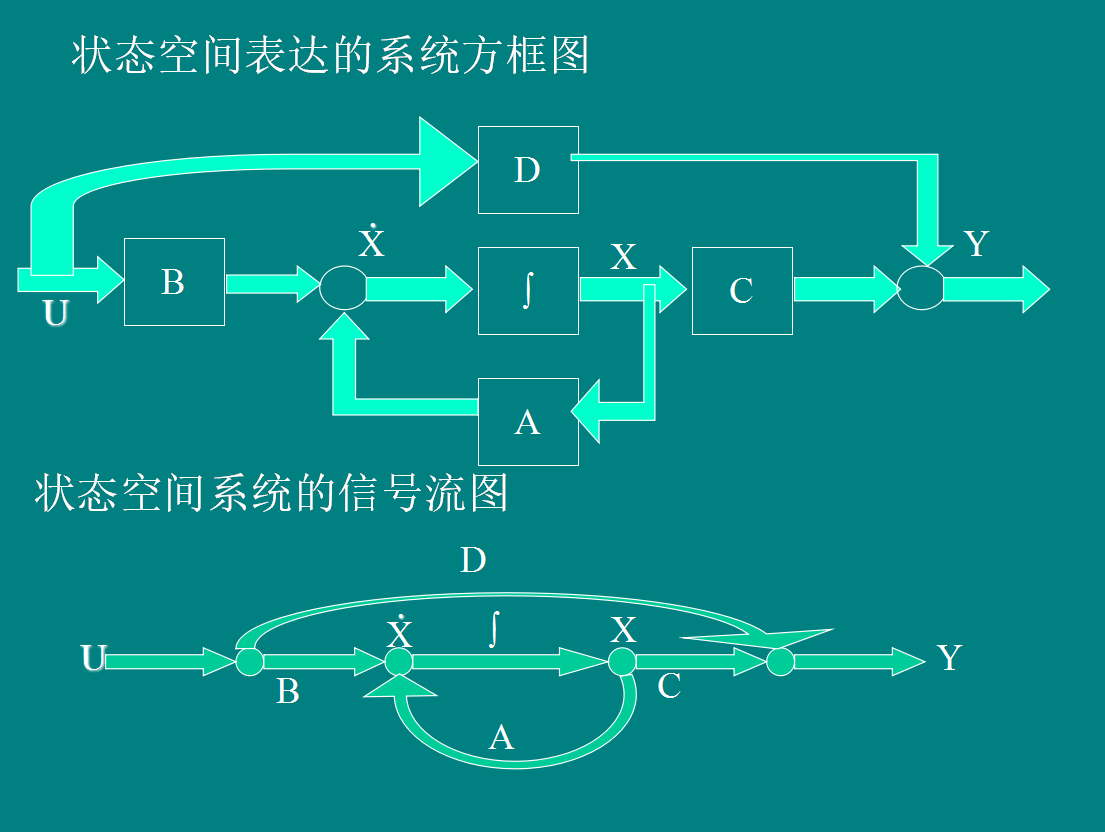

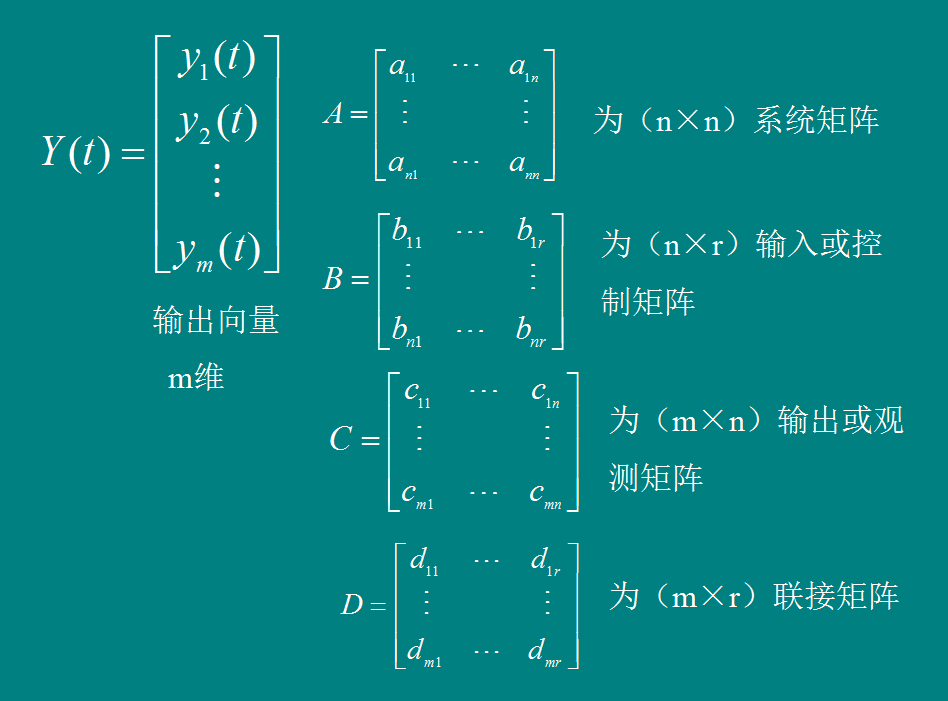

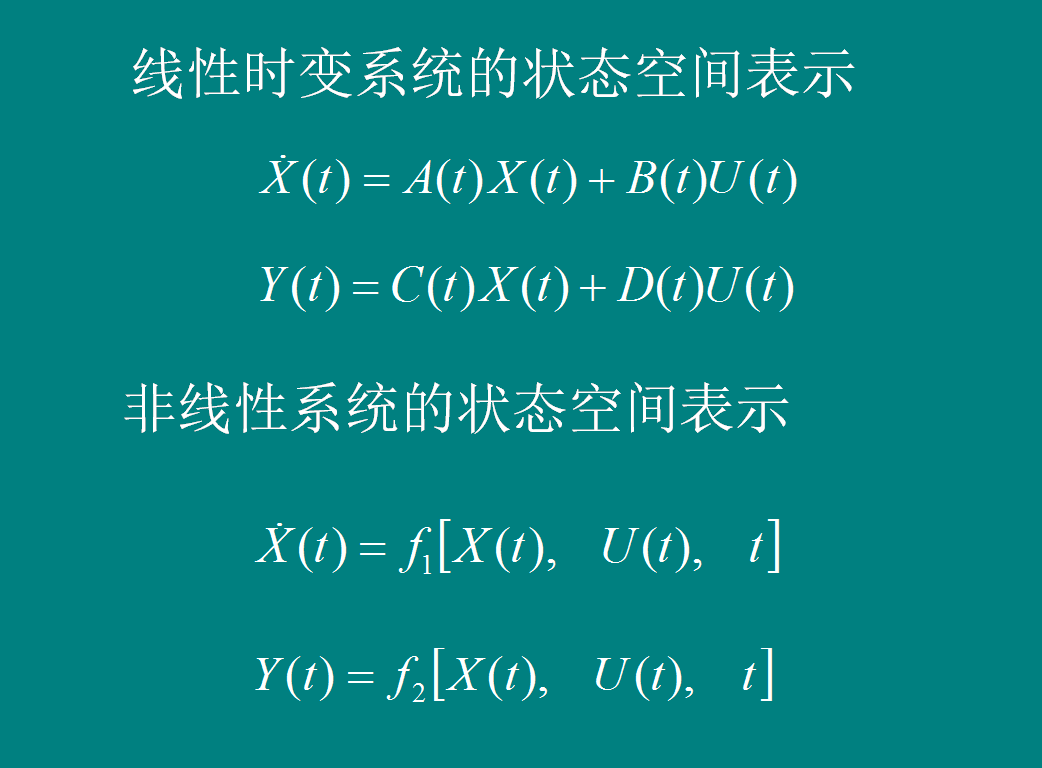

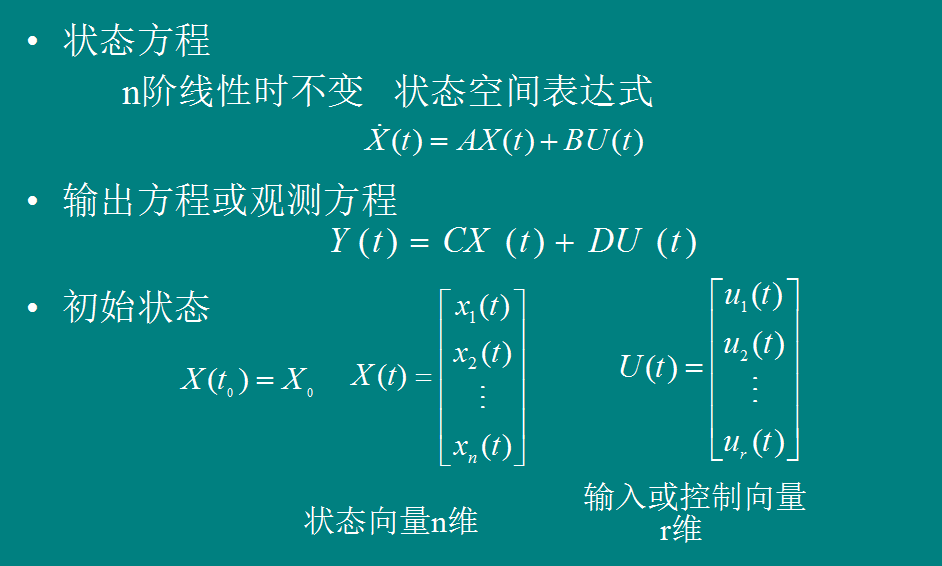

   一、连续系统的状态空间描述

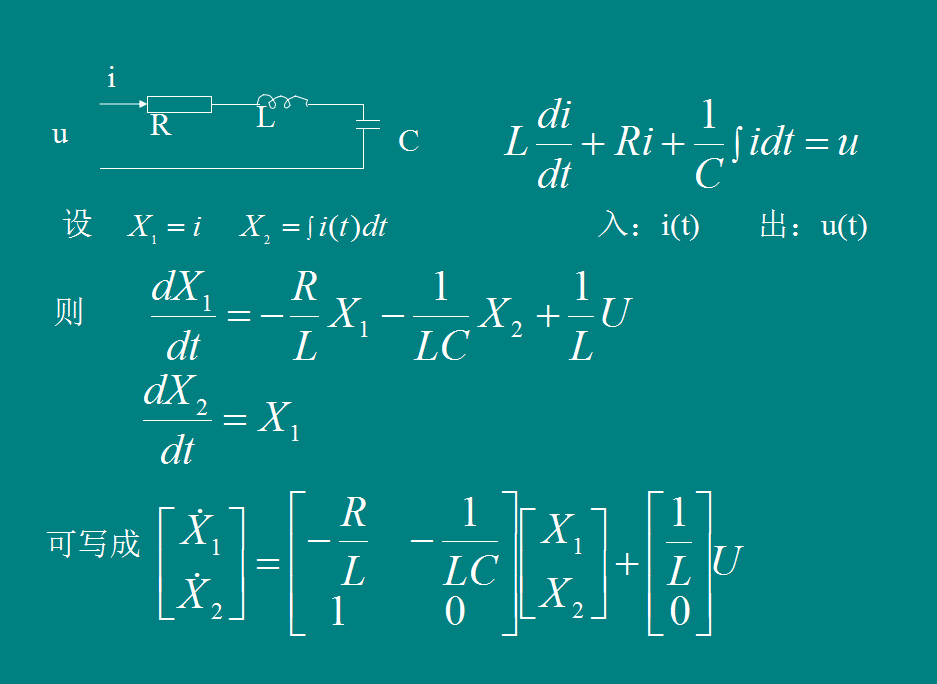

例  RLS  电路的状态空间表达式

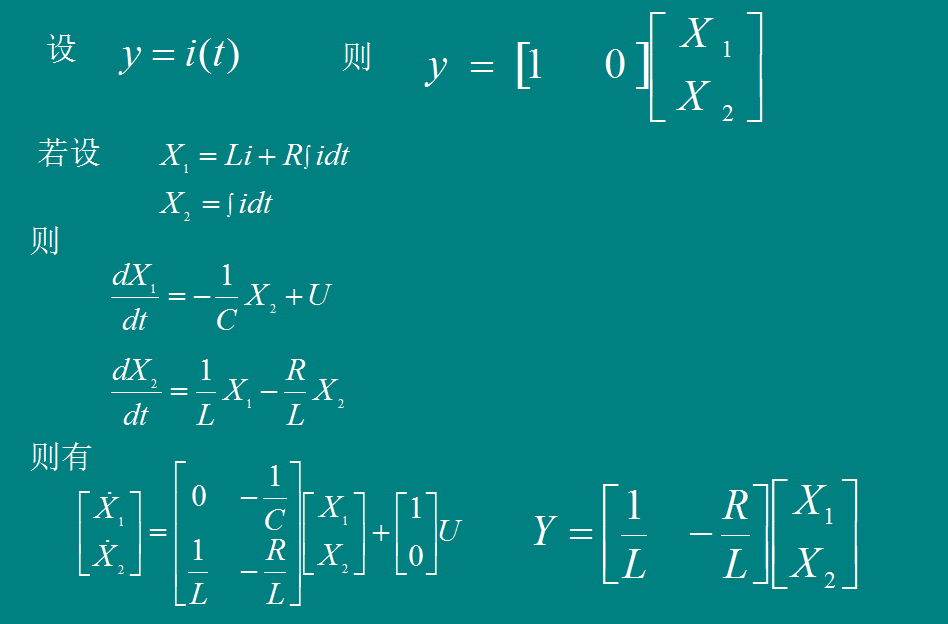

       同一物理系统可有两种状态方程描述说明？

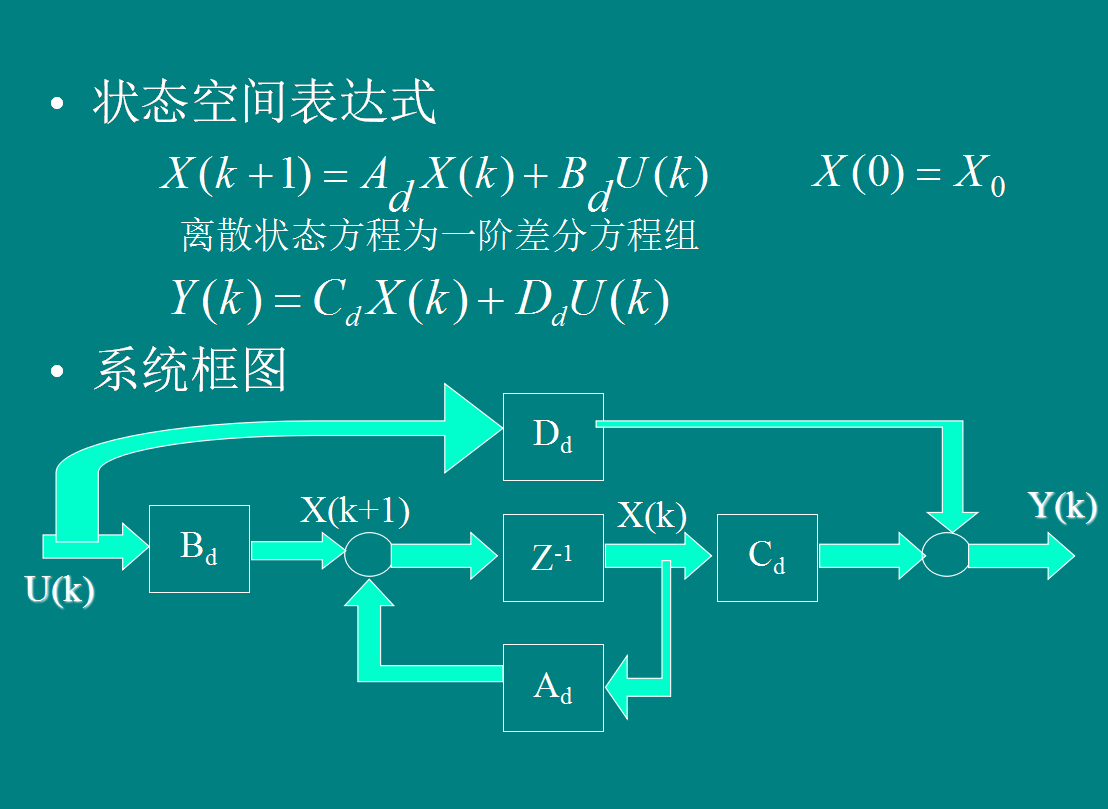

   二、   离散系统的状态空间描述
