第四节　自动控制系统的分类


　      自动控制系统的分类

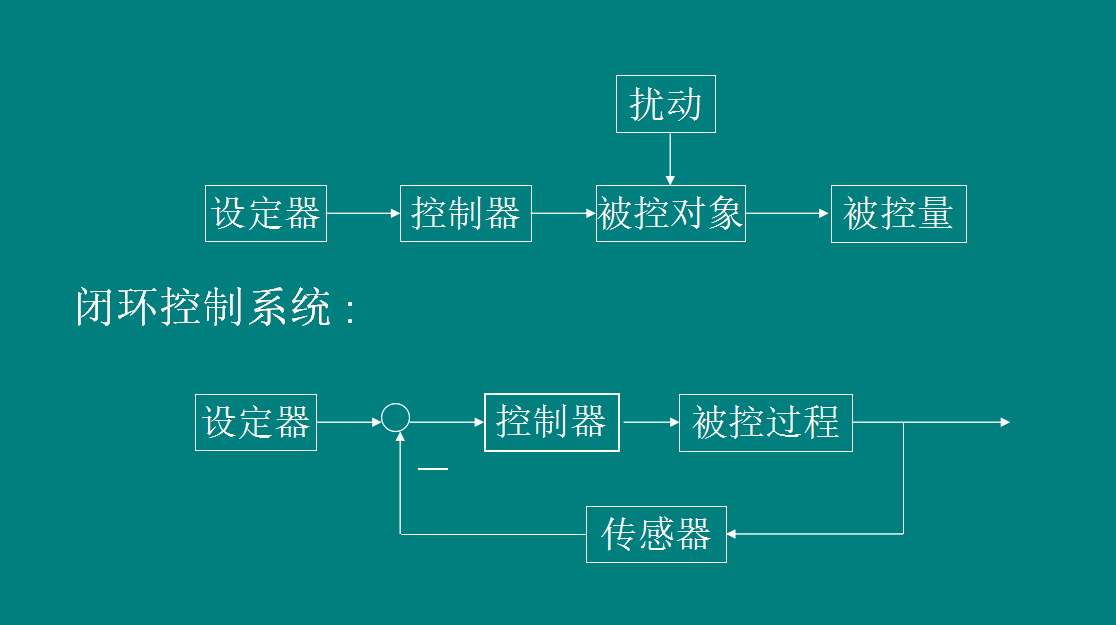

                按系统环节连接形式分类


开环控制系统：



      开环控制系统举例？

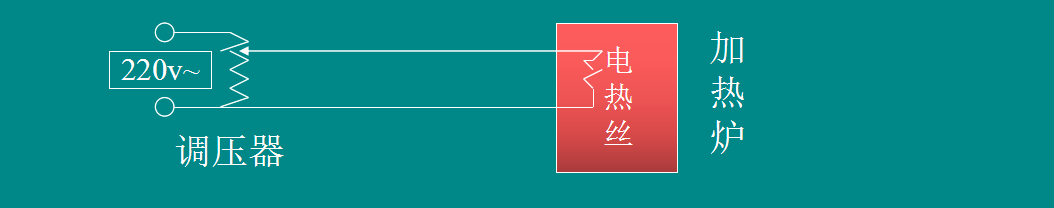

例1.4.1    开环温度控制系统

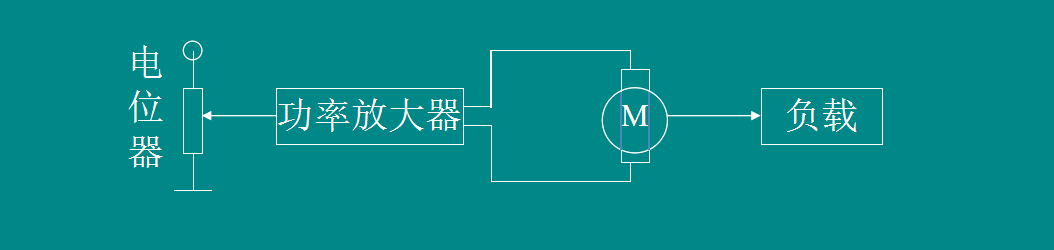

例1.4.2   开环转速控制系统


开环控制系统特点：


 1.   信号从输入到输出无反馈,单向传递.

 2.   结构简单.

 3.   控制精度不高,无法抑制扰动.



      闭环控制系统举例？

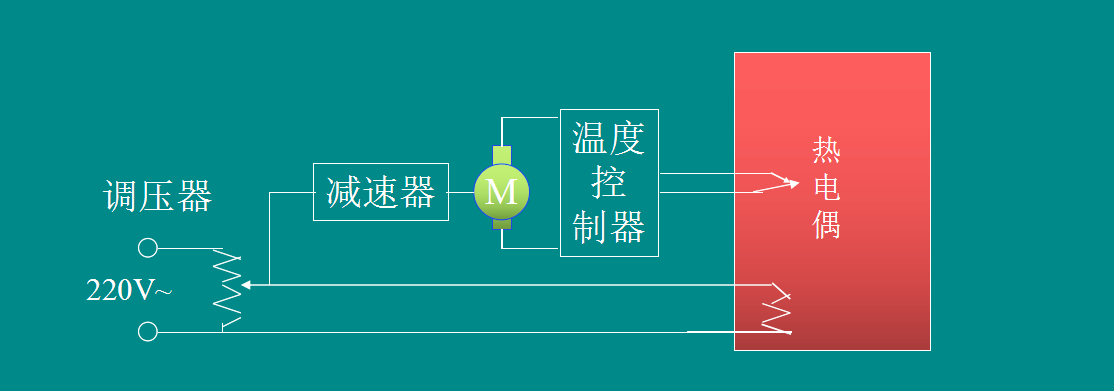

例1.4.3  闭环温度控制系统

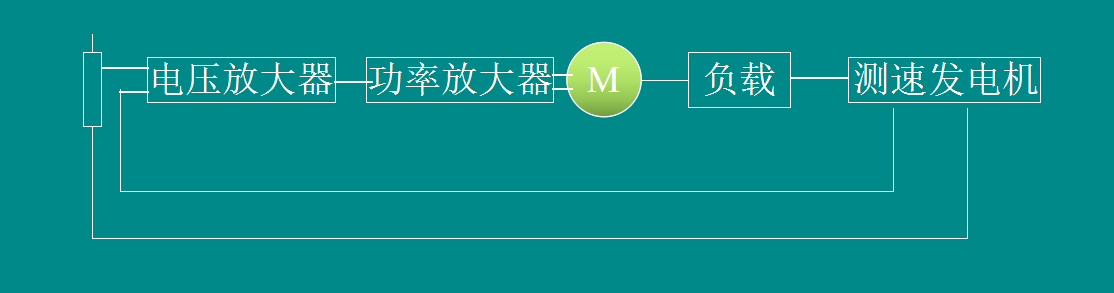

例1.4.4  闭环转速控制系统




      闭环控制系统特点:



       1.   有反馈回路;

       2.   结构复杂;

       3.   控制精度高,自动纠偏
