| 1.2 基尔霍夫定律的应用 新课的引入：对于某一个元件来说，元件上的端电压与电流服从欧姆定律，对于一个电路来说，电路中的各个电流和电压又服从什么规律呢？这就是基尔霍夫定律所要描述的内容。基尔霍夫定律是电路理论中最基本的定律之一，它包括基尔霍夫电流定律和基尔霍夫电压定律。 电路是由各种元件按照需要相互连接而成的，不同的连接方式，构成不同的电路。为了叙述方便，先介绍电路中常用的术语。 （1）支路 电路中没有分支的一段电路称为支路。一条支路中流过的电流相同。----举例说明支路、有源支路、无源支路等概念 （2）节点 电路中三条或三条以上支路的连接点称为节点。----举例说明 （3）回路 电路中的任一闭合路径称为回路。----举例说明 （4）网孔 在平面电路中，未被其它支路分割的回路称为网孔。网孔是与电路平面图的画法有关系的。 一 基尔霍夫电流定律（KCL） 基尔霍夫电流定律（Kirchhoff ‘s Current Law）是用来确定电路中连接在同一个节点的各支路电流间的关系的。基尔霍夫电流定律简称KCL，它的基本内容是：对于电路中的任一节点，在任一时刻所有支路的电流的代数和恒为零。其数学表达式如下： 式中规定流出节点的电流前取“+”号，流入节点的电流前取“-”号。 ----举例说明KCL定律的应用。
上式表明：在任一时刻，流入任一节点的电流之和必然等于流出该节点的电流之和。因此，KCL实质上是电荷守恒和电流连续性原理的反映。 基尔霍夫电流定律不仅适用于任意节点，而且适用于电路的某一假想的闭合面，这个假想的闭合面称为广义节点。如图1-30所示的虚线圈即为广义节点。在这个闭合面内有三个节点a、b和c。
可见，在任一瞬间，流入或流出任一闭合面的电流代数和恒等于零，或者说流出广义节点的电流之和等于流入该广义节点的电流之和。

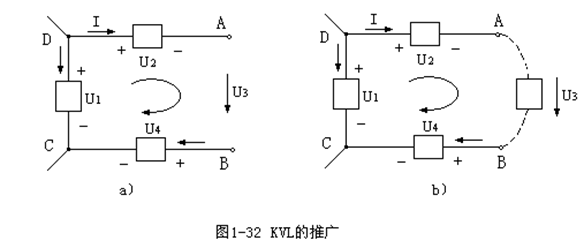

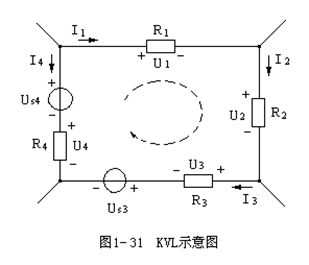

二 基尔霍夫电压定律（KVL） 基尔霍夫电流定律是对电路中任意节点而言的，而基尔霍夫电压定律是对电路中任意回路而言的。 基尔霍夫电压定律（Kirchhoff 's Voltage Law）是用来确定回路中各部分电压之间的关系的。基尔霍夫电压定律简称KVL，它的基本内容是：在任一瞬间，沿任意回路，所有支路电压的代数和恆等于零。其数学表达式如下： 在列写公式时，首先需要任意指定一个回路的绕行方向。规定沿回路的绕行方向，凡各支路电压的参考方向与回路绕行方向一致时，该电压前取“+”号，若电压参考方向与回路绕行方向相反时，则电压前取“-”号。   下图中给出了某电路的一个回路，回路绕行方向如图所示，在图中指定的各元件电压的参考方向下，----举例说明扩展应用
|
