WFS-207苹果小音响的制作

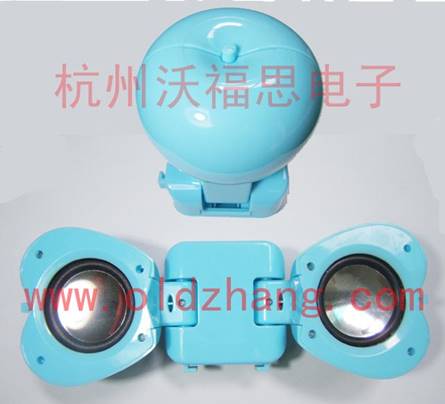

本电路是一款迷你型苹果小音响，它利用双声道功放电路TDA2822作为主芯片，音质好，失真小，且电路简单，非常适合学生电子实训。制作完成的成品外型美观，供电可直接从USB处取电或4节7号电池供电，整套音响可折叠，体积小巧，收起后就呈苹果外形，展开后就可以正常听音乐，可以接MP3、电脑声卡等音源，非常实用。
图1
一、原理介绍
图2
本电路采用了专用双声道功放集成电路作为核心器件，结构简单、外围元件较少，做出来的音响音质不错。在介绍套件的原理前，我们先了解下功放电路TDA2822。

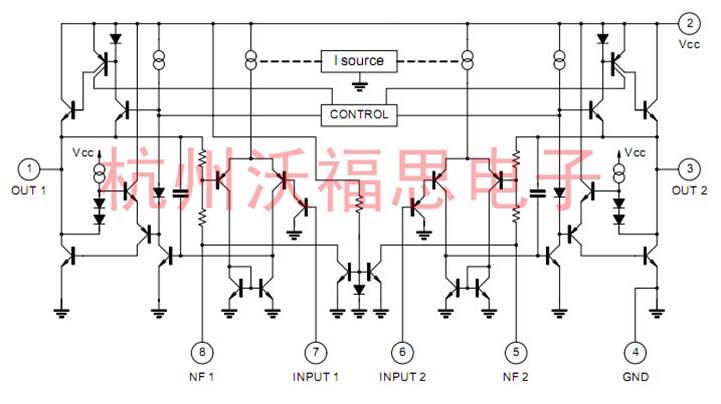

图3 TDA2822内部结构
TDA2822功放集成电路其额定输出功率为2W×2，具有二路相互独立的音频通道，外围元件少，非常适合学生做小功率音频放大器用。

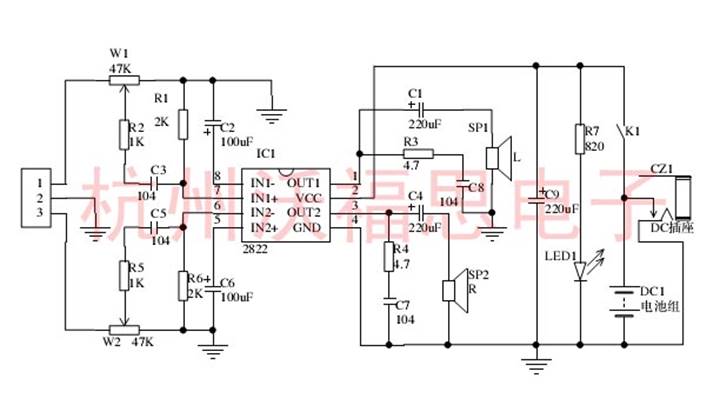

在图2的原理图中，音频信号输入后，经W1可调端获得强度不同的信号，经R2、C3耦合后，送入IC1的左声道输入端，经内部电路放大后，从1脚输出放大后的音频信号，经C1耦合，驱动扬声器发音。
二、安装注意事项

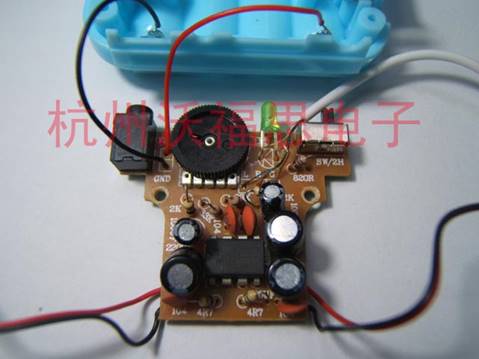

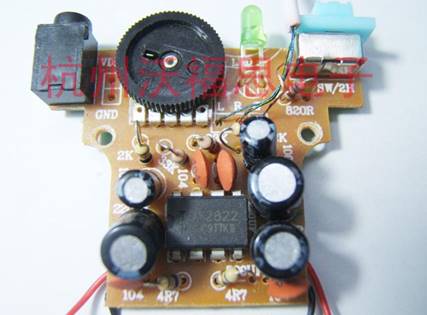

1、对照线路板上的标识及电路原理图，完成元器件的安装，这款套件线路板上的R2和R5，所标为33K，实际安装时以电路图中所标为准，此处为1K电阻，元件全部安装好后的线路板见图4：
图4
2、安装喇叭

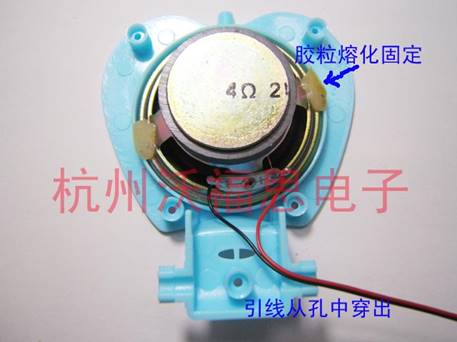

喇叭安装时，先装喇叭放于音响外壳相应位置，然后用电烙铁熔化胶粒，在喇叭边缘与外壳塑料粘牢，焊上引出线，注意喇叭接线口的方向见图5：
图5

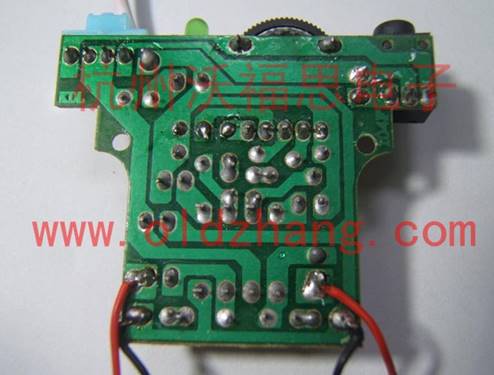

喇叭引出线与线路板上的接线，见图6：
图6
3、安装音响弹簧片
在将线路板安装于外壳之前，先将四个弹簧片安装好，具体方向见图7：

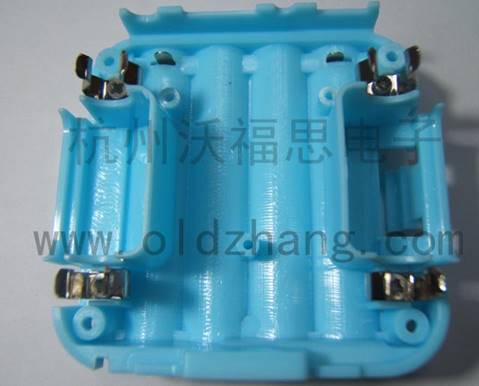

图7

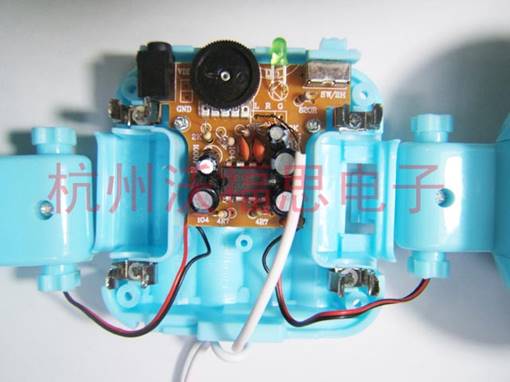

线路板上各引出线的接线见图8：
图8
全部器件安装完成后，将两只喇叭装入相应的弹簧中，装时注意方向，尽量考虑引线不打结
三、调试
线路板上各引线及配件安装完成后，便可进行通电试机。测试时，可用MP3或笔记本电脑作为音源，插上USB线和音频输入线，打开电源开关，电源指示灯点亮，播放相应的音频文件，调节音量电位器，喇叭中发出动听的音乐声。本套件只要元件安装无误，基本不需要调试就可成功。电路功能正常后，完成外壳的安装，在拧紧螺丝前，先搬动下两只喇叭，看是否灵活，且有一定的弹性，正常后拧紧螺丝。

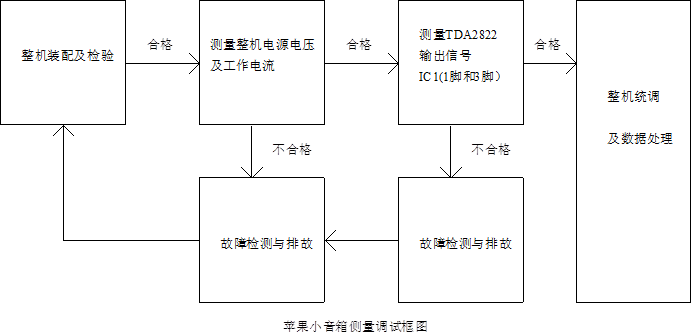

信号发生器输出f=1KHz正弦波信号，作为音频输入信号。接通电源，利用示波器观察输出波形，并将测量数据记录在下表中：
| 测试输出波形 | 频率f | 幅度Up-p |
|
|
|
|
| 示波器量程 |
| 时间Time/DIV： | 幅度Volts/DIV： |
整机总电流 mA
TDA2822/TDA2822M功能，特点介绍(中文资料)
TDA2822/TDA2822M功能，特点介绍
TDA2822集成电路具有静态电流小、交叉失真小等特点，可组成双声道BTL电路。适用于便携式、微小型收录机、电脑音响中作功率放大。
1. TDA2822集成块的内电路方框图及引脚功能：
TDA2822集成电路有两种封装形式。其中二TDA2822采用16脚双列封装结构，TDA2822M采用8脚封装结构，两者内部等效电路基本相同。其集成块的内电路方框图如图所示（以TDA2822M为例），各引脚之间的对应关系为：
TDA2822引脚号①②③④⑤⑥⑦⑧⑨⑩①＠＠＠⑥⑥
TDA2822M引脚号⑦一⑧④④①一②一一③④④⑤一⑥

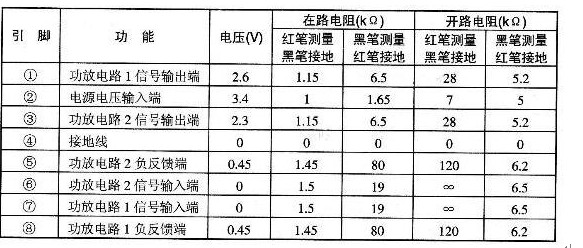

TDA2822M为例，其集成电路的引脚功能及数据见表所列。图 TDA2822M集成块的内电路方框图
2. TDA2822M典型应用电路
TDA2822与TDA2822M集成块的典型应用电路基本相同，如图所示。
3. TDA2822主要电参数
TDA2822与TDA2822M的电参数有些区别，TDA2822与TD2822M主要电参数见表所列。
4.信号流程信号从TDA2822M的⑥、⑦脚进入IC内，经功率放大后从①、③脚输出，去推动扬声器或耳机发声。在这部分电路中，C5. R3与R4, C6组成了左、右声道功放电路的“茹贝尔”网络
5.故障检修提示如故障属左、右声道均无声，且检查TDA2822M②脚与地间的供电均无问砰的话，则故障多为TDA2822M本身损坏引起的
