（1） 剖面图的概念

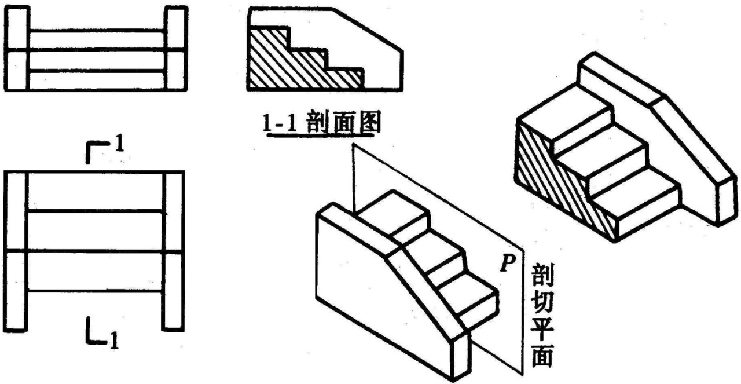

假想用剖切平面将形体切开，把剖切面于观察者之间的部分移开，使原来不可见的部分显示出来，将剩余部分向投影面投射，所得图形称为剖面图。
剖切平面一般为投影面平行面，根据结构需要也可采用投影面垂直面。
（2） 剖面图的画法
1） 剖切平面的选择
为了表达形体内部结构的真实形状，剖切平面一般应平行于某一基本投影面。
同时，为了表达清晰，应尽量使剖切平面通过形体的对称面或主要轴线，以及形体上的孔洞槽等结构的轴线或对称中心线剖切。

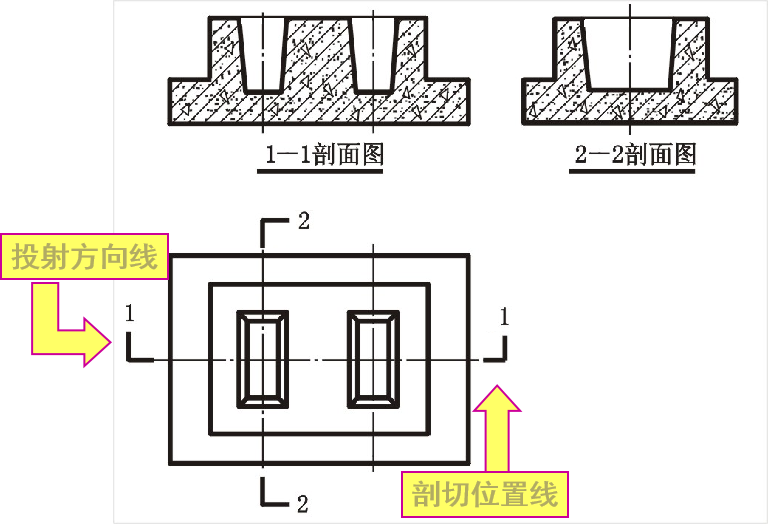

2）剖面图的标注
为了便于阅读、查找剖面图与其他图样之间的对应关系，剖面图应标注。

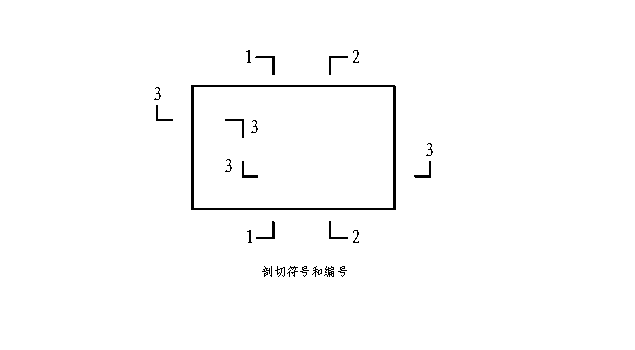

˙剖切位置线。表示剖切面的位置，用两段粗短线表示，长约5-10mm，不能与视图的轮廓线接触。
˙剖视方向线。与剖切位置线垂直，表示剖面图的投影方向，用粗短线表示，长约4-6mm。

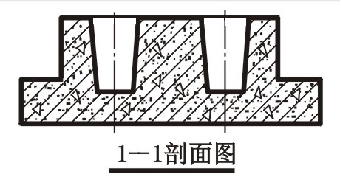

˙剖切编号。用阿拉伯数字或拉丁字母注写在剖视方向线端部，同时还用作剖面图图名，写在剖面图下方或又方，图名下画一条粗实线。
剖面图线型：
（1） 被剖切面切到部分的轮廓线用粗实线绘制。
（2） 剖切面后的可见部分用中实线绘制。
剖面材料表示：

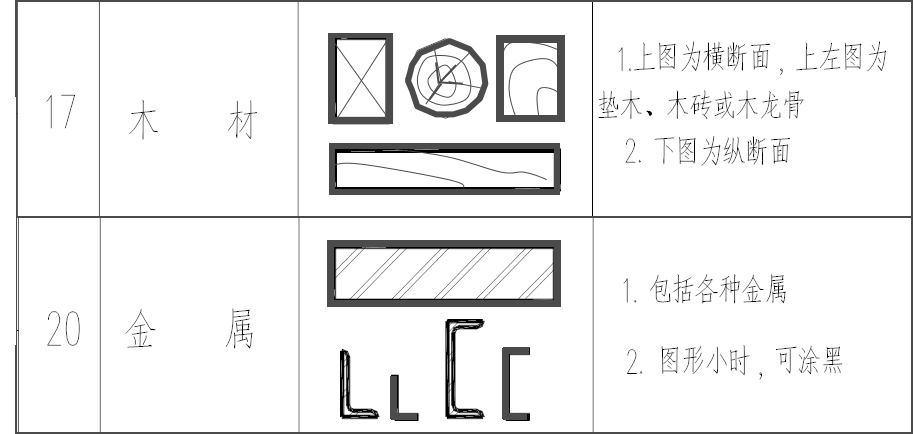

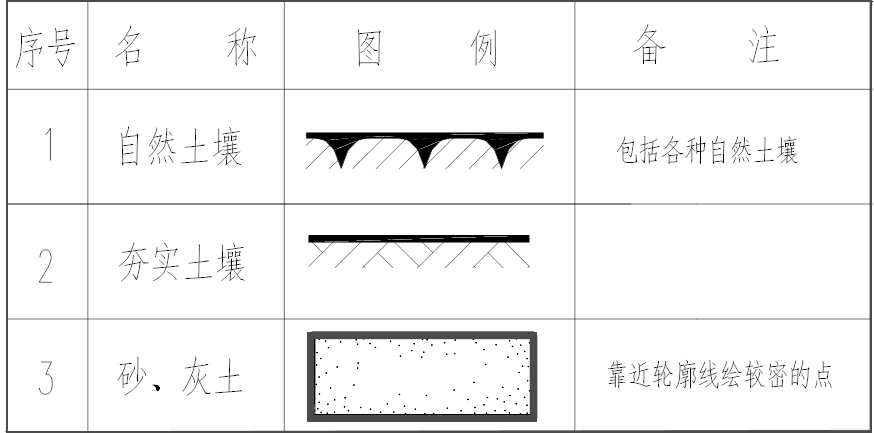

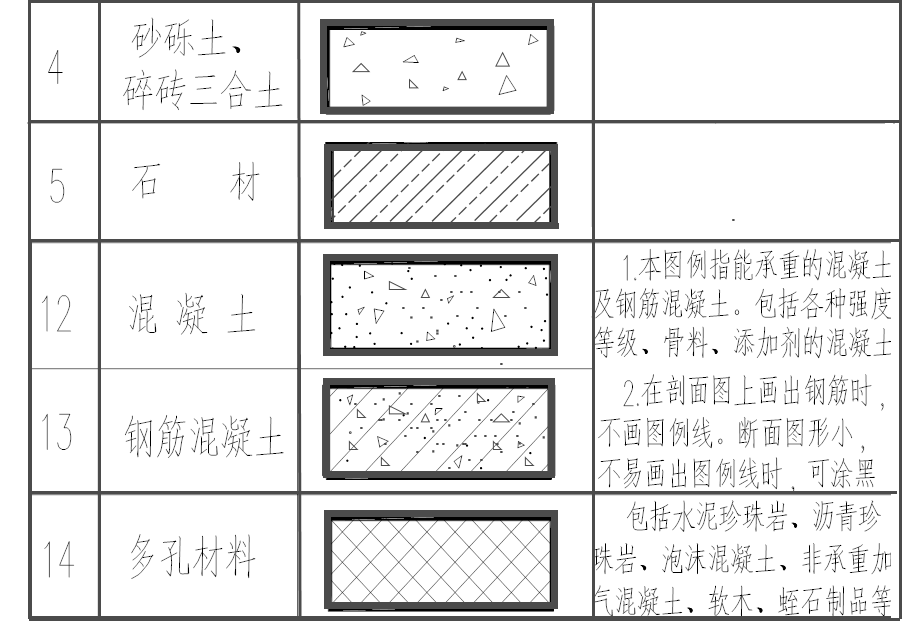

（1）指明材料：按“国标” 规定画材料图例
（2）不指明材料：用45度等间距的细线画出。
3）画剖面图的具体步骤
分析剖切平面所切到的内部构造之后画剖面图。一般情况下剖面图就是将原来未剖切之前的投影图中的虚线改成实线，在断面上画出材料图例即可。
画剖面图可采用如下步骤：
1) 先画出形体的三面投影图。
2) 根据剖切位置和剖视方向将相应的投影图改造成剖面图。
3）标注剖切符号及图名。
4） 画剖面图注意事项
1>剖切是假想的。若一个形体需要进行两次以上剖切，在每次剖切前，都应按整个形体进行考虑。
2>剖面图中不可见的虚线，当配合其他图形能够表达清楚时，一般省略不画。
3>剖面图的位置一般按投影关系配置。剖面图可代替原有的基本视图，
4>形体被剖切后的断面轮廓用粗实线画出，并规定在断面上画出材料图例。
