手绘透视图

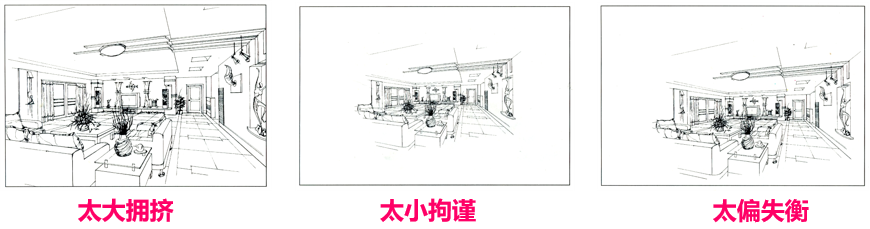

一、构图技法
透视点的正确选择对效果图表现效果尤为重要，最经典的空间角落，丰富的空间层次，只有通过理想的透视点才能完美的展现。
要将画面最需要表现的部分放在画面中心，对较小的空间要进行有意识的夸张，使实际空间相对夸大，并且要将周围场景尽量绘全一些。 尽可能选择层次较丰富的视觉角度，若没有特殊要求，要尽量把视点放的底些，一般控制在1.7米以下。
二、透视作图方法

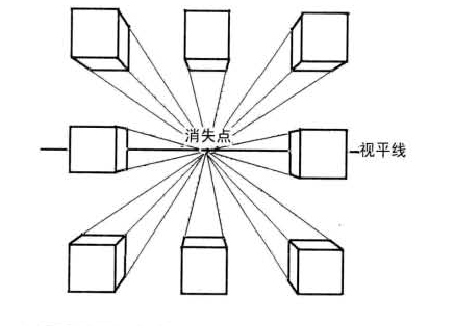

一点透视（平行透视）与一点斜透视

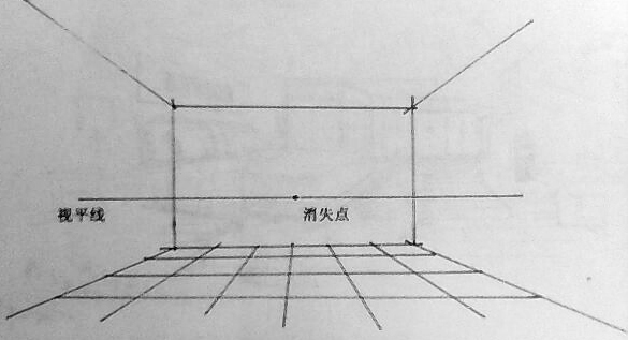

1、画面中只有唯一一个消失点。
2、画面中所有的横向线平行于纸的横边，所有的竖线垂直于纸的横边。
3、画面中所有的斜线都经过消失点。
4、画面进深长度目测。
室内设计手绘所要表现的空间具有明确的尺度约束、特定的长、特定的宽、特定的高。
把小空间画大、把大空间画小，都是室内设计手绘的大忌。
1、根据房间平面图的尺寸（假定层高为3000），画出对面墙体代表5000×3000的矩形，用“点”来标示出宽度与高度每个尺寸的位置（每个点与点的间距代表1000）；
2、画出视平线（一般情况下高度要偏低一些）

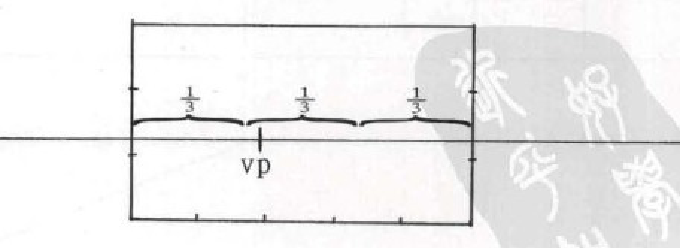

3、为使画面效果均衡，在已经确定的视平线上，房间墙体界限内中部的三分之一范围内任意选取一点为灭点vp（消失点）。

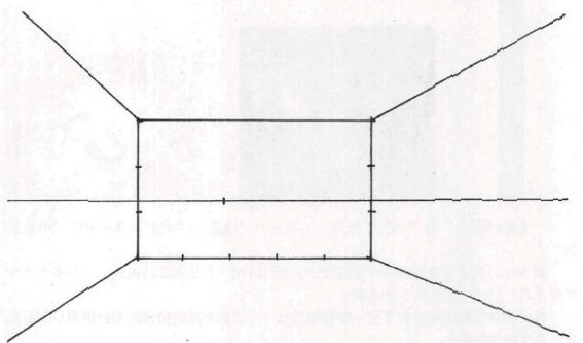

4、分别经过墙面矩形的4个节点，对应灭点（vp）向四个方向画出墙与地面和顶棚的角线；至此空间的对面、左墙、右墙、顶棚、地面5个界面的透视关系完成。

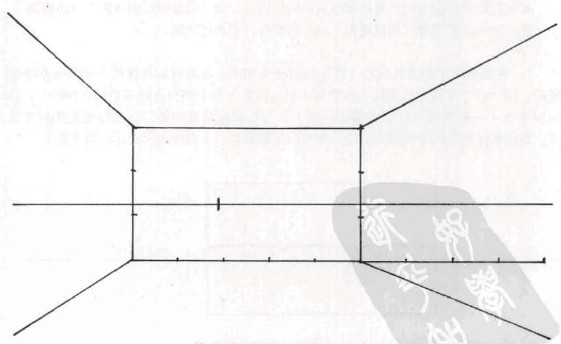

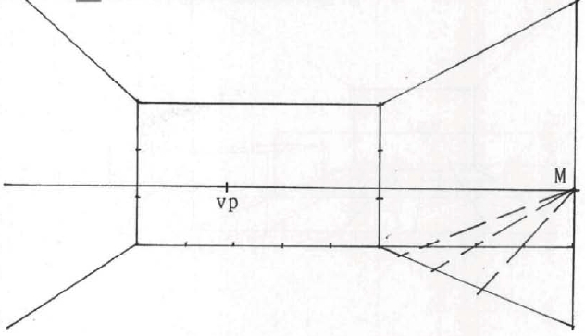

5、按照平面图的“进深”尺寸，在墙面矩形的下边线外侧处延长所需要的尺寸（4000），并标示出相应的节点。

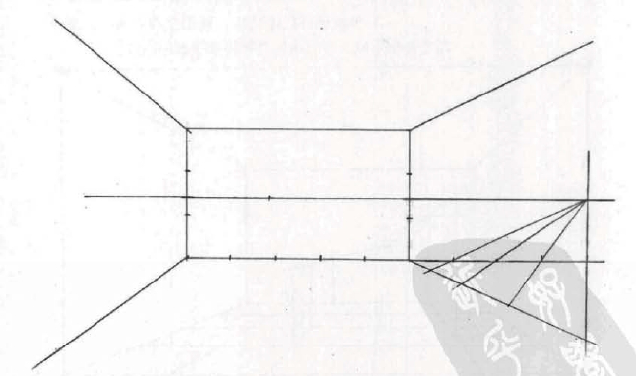

6、在标出的最外端节点处画一垂直线，此线与视平线相交后产生一个新的点，称为“测点”（英文代号M）；经测点分别与上步已经延长的线上的节点连接并延长，分别在墙与地的角线上交出等数量的点（此线上得到的点与点的间距分别代表不同远处的每一段距离点），由此确定了房间的进深尺寸。
7、利用直尺，按照已经确认的进深节点分别画出水平线和进深方向的线，形成空间。

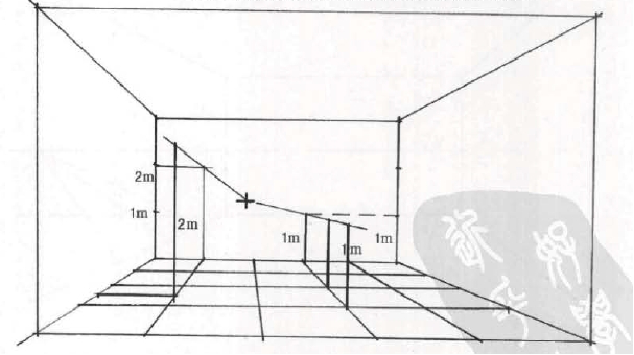

家具高度的控制
由于在透视状态下会产生“近大远小”的视觉变化，空间内的任何家具尺寸都要按照透视关系来确定。
家具的宽度和进深可以通过“地格”来确定，而高度要依靠墙体的净高线来决定。
借助直尺按尺寸建立对面墙体，设定视平线，确定灭点（房间内三分之一范围内任选），建立房间，利用测点截取房间进深。

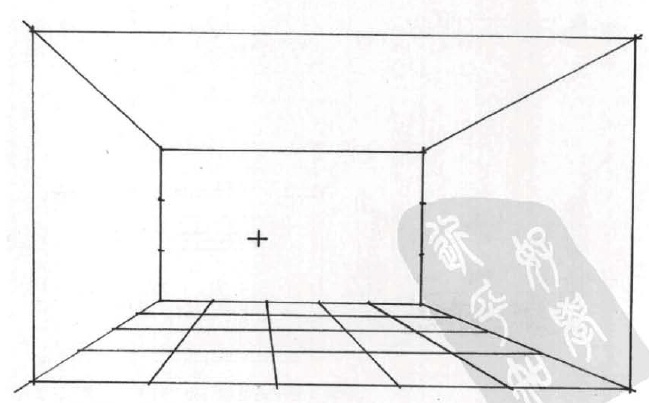

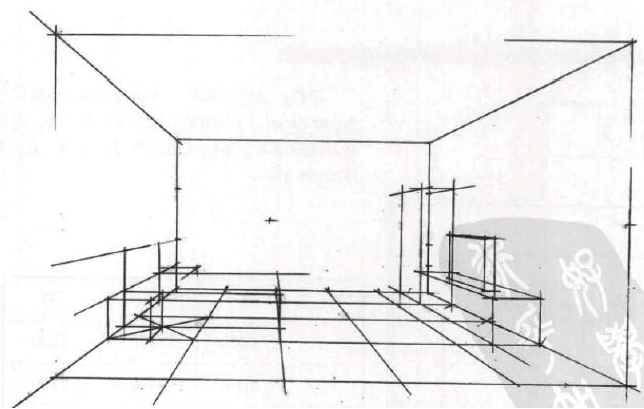

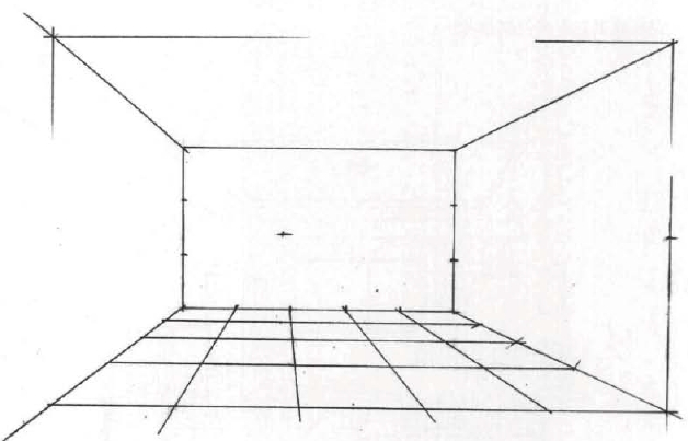

画出房间地格，方便室内空间物体位置的确定。
依据房间净高确定物体高度，画出物体的骨架（高低、大小、位置、透视关系）

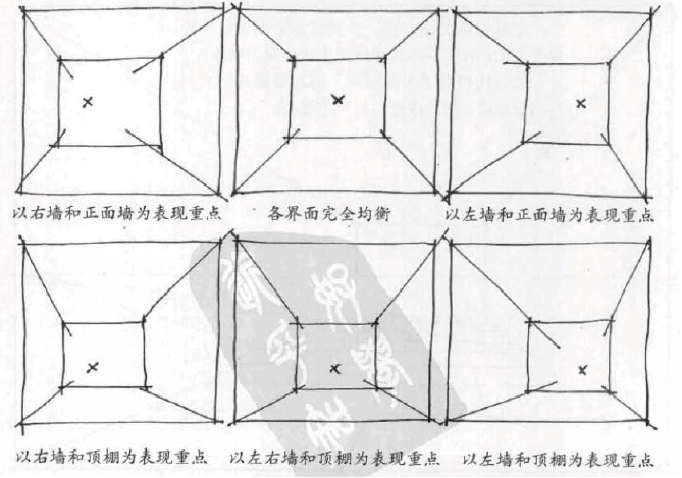

消失点的控制
手绘透视效果图是空间最直接的视觉表现。画面要反映出空间的主次关系，又要克服呆板，做到控制合理，消失点的位置确定起到了关键性的作用。

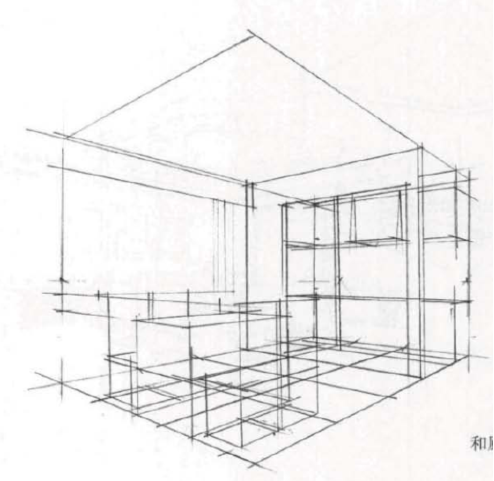

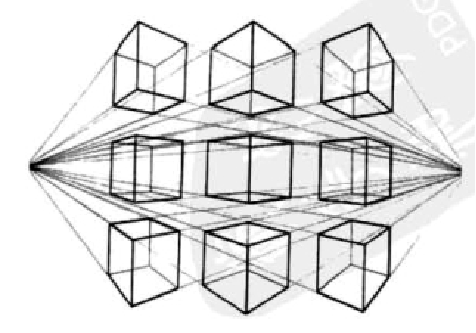

成角透视
二点透视统称为“成角透视”。即当建筑物的主体与画面成一定角度时，各个面的各条平行线向两个方向消失在视平线上，且产生两个消失点的透视现象就是成角透视。
优点：透视表现的立体感强、反映的空间更接近人的真实感觉。
缺点：角度选择不好容易产生变形。

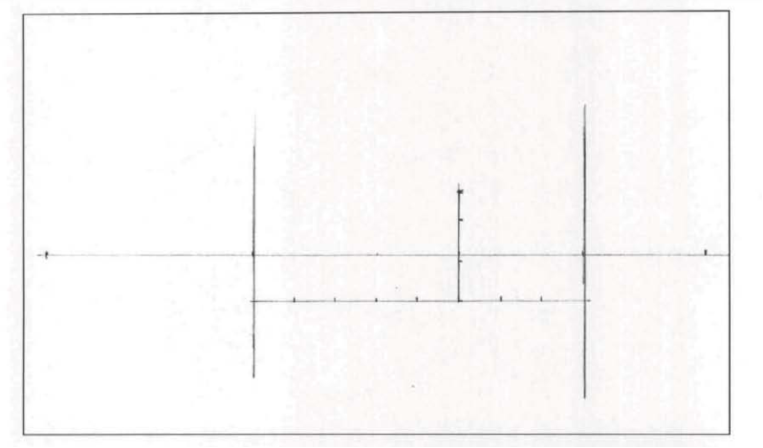

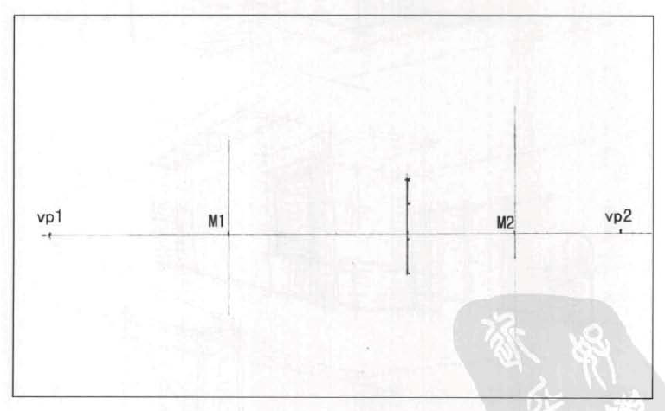

按照平面图尺寸，确定房间的净高2700；画出视平线；在视平线上净高线的左侧截取5000和10000的点；在视平线上净高线的右侧截取3000和6000的点；在相应的5000和3000位置画垂直线，用以确定房间的左右两个界面。
在房间的净高线最底点处画水平线，并分别截取出每个单位节点（每节点间距为1000）。

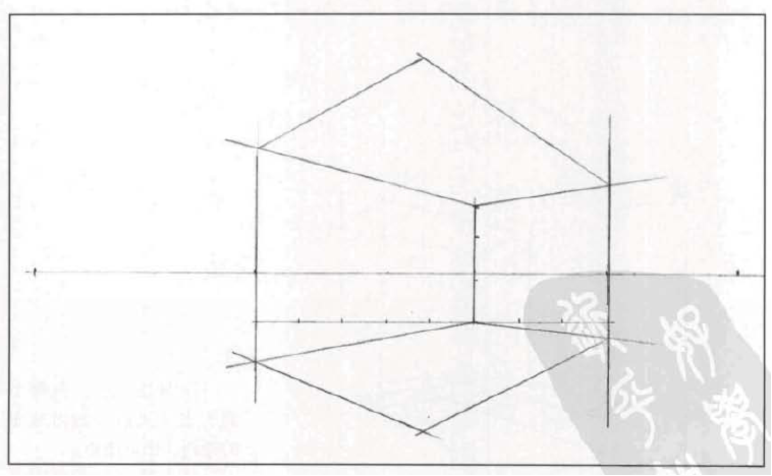

分别经过左、右两个消失点（灭点）画出空间的透视。

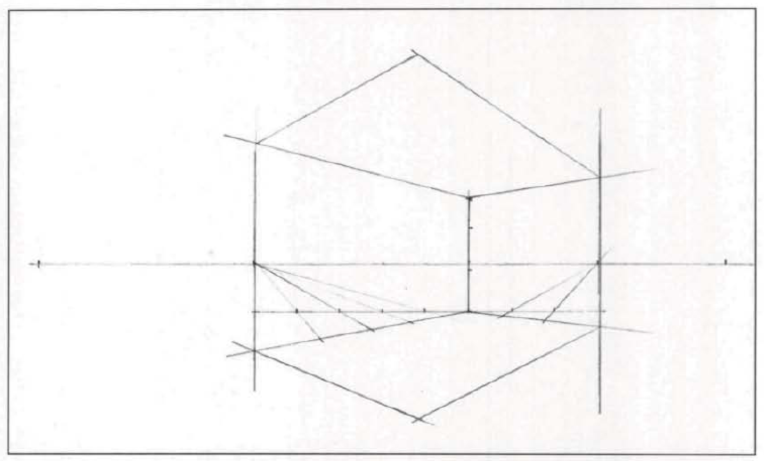

分别经过两个测点（M1、M2）与前面水平线上截取的节点连线并延长，交地面透视墙角线得到房间的透视进深。

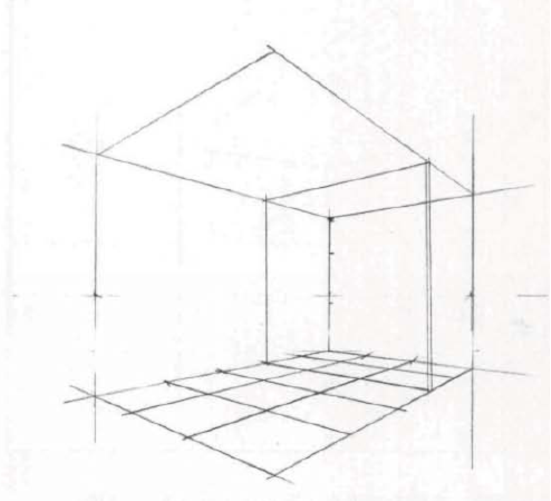

分别经过左、右两个消失点（灭点）画出地面的透视，形成地格；
画出餐厅与厨房间墙体的位置和透视。
画出房间内的家具和厨房墙壁的透视。

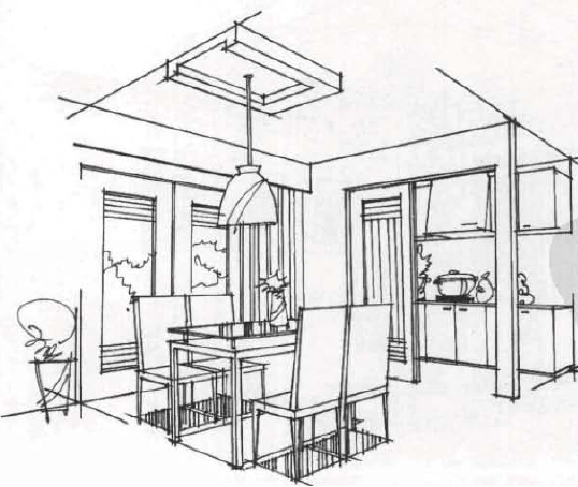

用钢笔和针管笔勾线，补充装饰品，完成透视图。
