第一节  服装结构制图基本知识

服装结构由服装的造型和功能所决定。服装结构图是对服装结构通过分析计算在纸张或布料上绘制出服装结构线的过程。表示出服装各部件和各层材料的几何形状以及相互组合的关系。包括服装各部位外部轮廓线之间的组合关系，部位内部的结构线以及各层服装材料之间的组合关系。

一.结构结构图绘制标准

 1.制图比例

同一张图纸上，应采用相同的比例（绘制图形与实物图形的大小之比），并将比例填写清楚。实际制图1：1，笔记制图一般采用1：5，单位㎝。

 标题栏一般包括姓名，制图日期，比例，号型、体型、成品规格，一般位于图纸的右下角。

2.制图顺序

 ①先画主裁片，再画零部件。

一般先画衣身，后画部件；衣身先画前片，再画后片；

② 对具体的衣片绘制，应先做基础线，后做轮廓线，再做内部结构线。

画竖线，定长度，画横线，定宽度，取辅助点；用直线、曲线和光滑的弧线准确连接各个定点和工艺点定轮廓，一般从服装中心向侧缝，从上到下绘制连接；最后画内线，定省、袋、扣位等；

③ 标注必要尺寸及制图符号

必要尺寸指图形中点与点、点与线或线与线距离或线与线间的角度关系。

3.制图要求

纸面制图要求图纸整洁，布局合理，标记规范，方法统一。

①线条要求

横线要平：水平状，竖线要正：与横线垂直，弧线圆顺，无毛刺：确保裁片边缘轮廓线柔和流畅，内线精确：省、袋、扣位要求画线要精确。

②字体要求

图纸中的文字、数字、字母都必须做到：字体工整，笔画清楚，间隔均匀，排列整齐。字号大小和图的比例要协调。

③尺寸标准的方法

服装各部位和零部件的实际大小以图样上所注的尺寸数值为准。图纸中（包括技术要求和其他说明）的尺寸，一律以厘米为单位。

标注在尺寸线外侧，数字写在尺寸界限中间或用尺寸线引出标注。标注数字方向尽可能一致，以便读图。如图1-1所示。

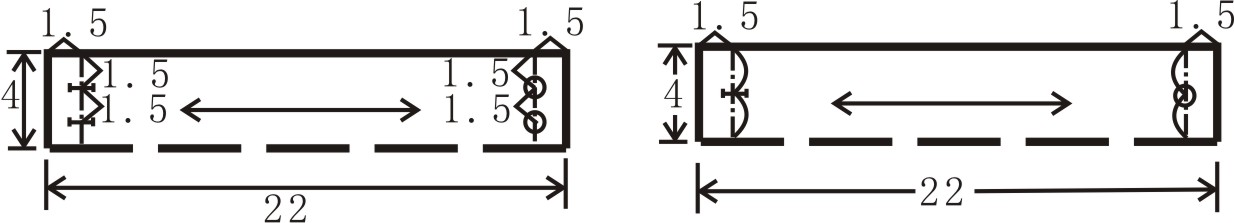

                               图1-1袖口克夫结构标注示例

制图结构线及辅助线不能代替标注尺寸线，一般也不得与其他线条重合或画在其延长线上。应将尺寸标在弧线断开的中间位置，尽量避免线条和数字交叉。

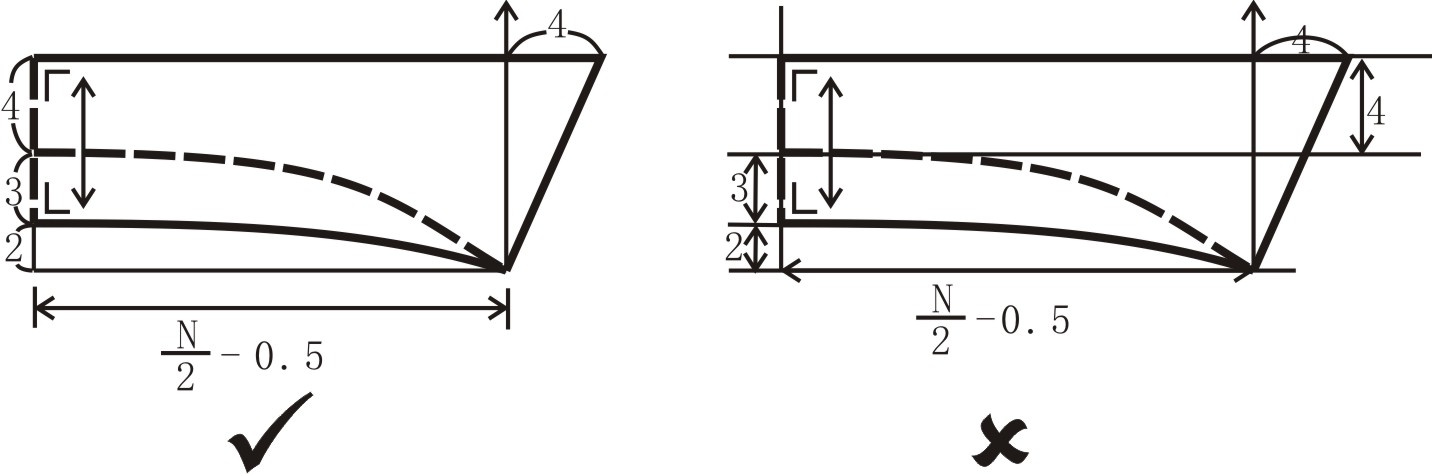

                            图1-2翻领结构标注示例

4.绘制内容布局

    是指各部件及衣片摆放时的相互位置关系，它直接影响图片效果。

    ①在绘图时，一般衣身、衣袖、裤片、裙片的纵向和横向与图纸的长度要均衡一致。

    ②绘制上装时，将前、后衣片的腰节线处于同一水平线，且前后衣片的侧缝线相对。前片在图纸右侧、后片在图纸左侧。

    ③绘制袖片时应与衣身方向相同，前袖在图纸右侧，后袖在图纸左侧。

    ④绘制下装时，前后片臀围线应处于同一直线上。一般前片在右，后片在左。

裙装绘制时一般裙侧缝相对；

裤装绘制形式多样，臀围对位后，可侧缝相对也可内缝相对，或者前后片排列同一方向，可根据制图习惯决定。

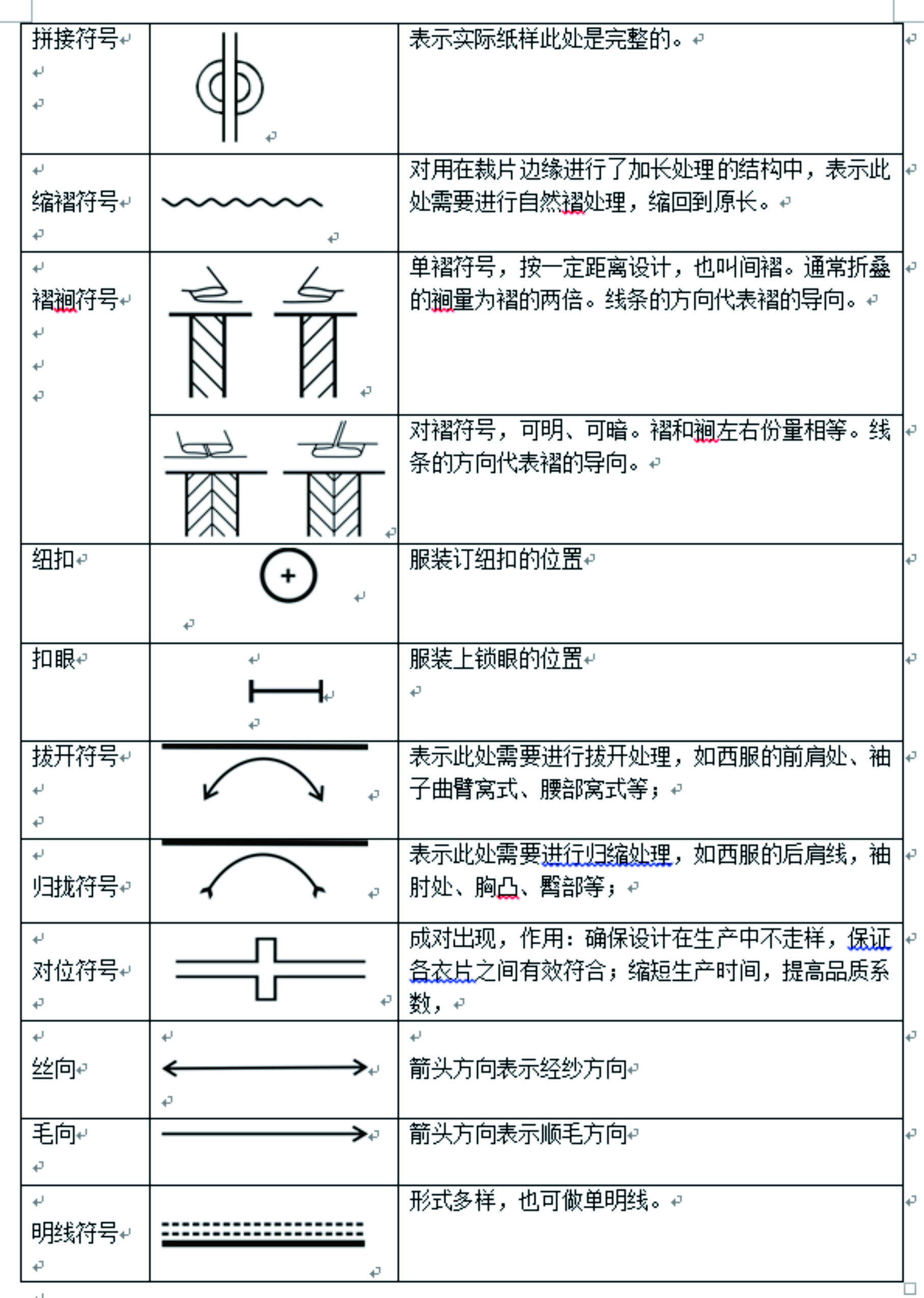

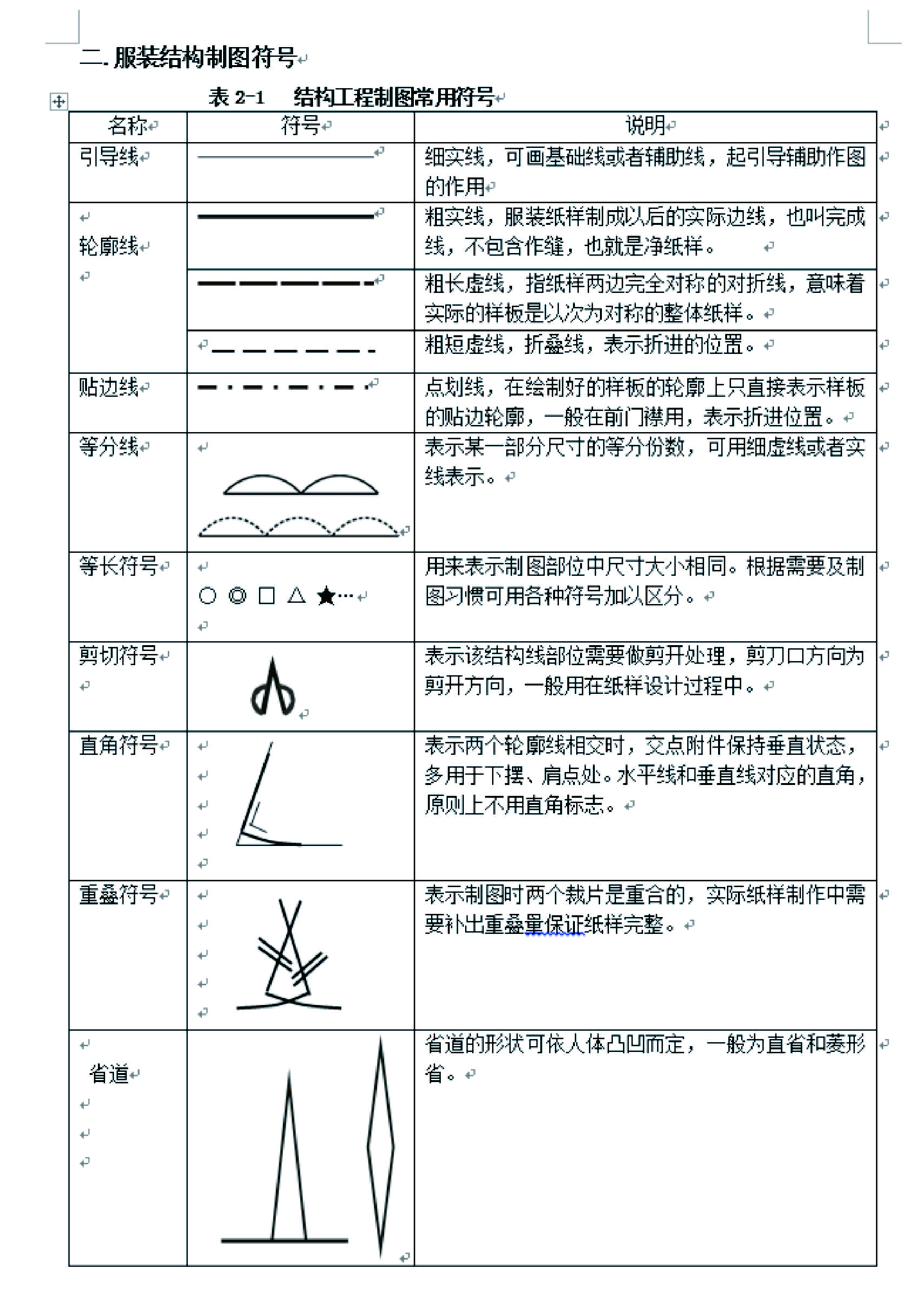

符号的应用根据款式需求和实际制图情况及工艺要求而定，如下图衬衫衣身的纸样设计。

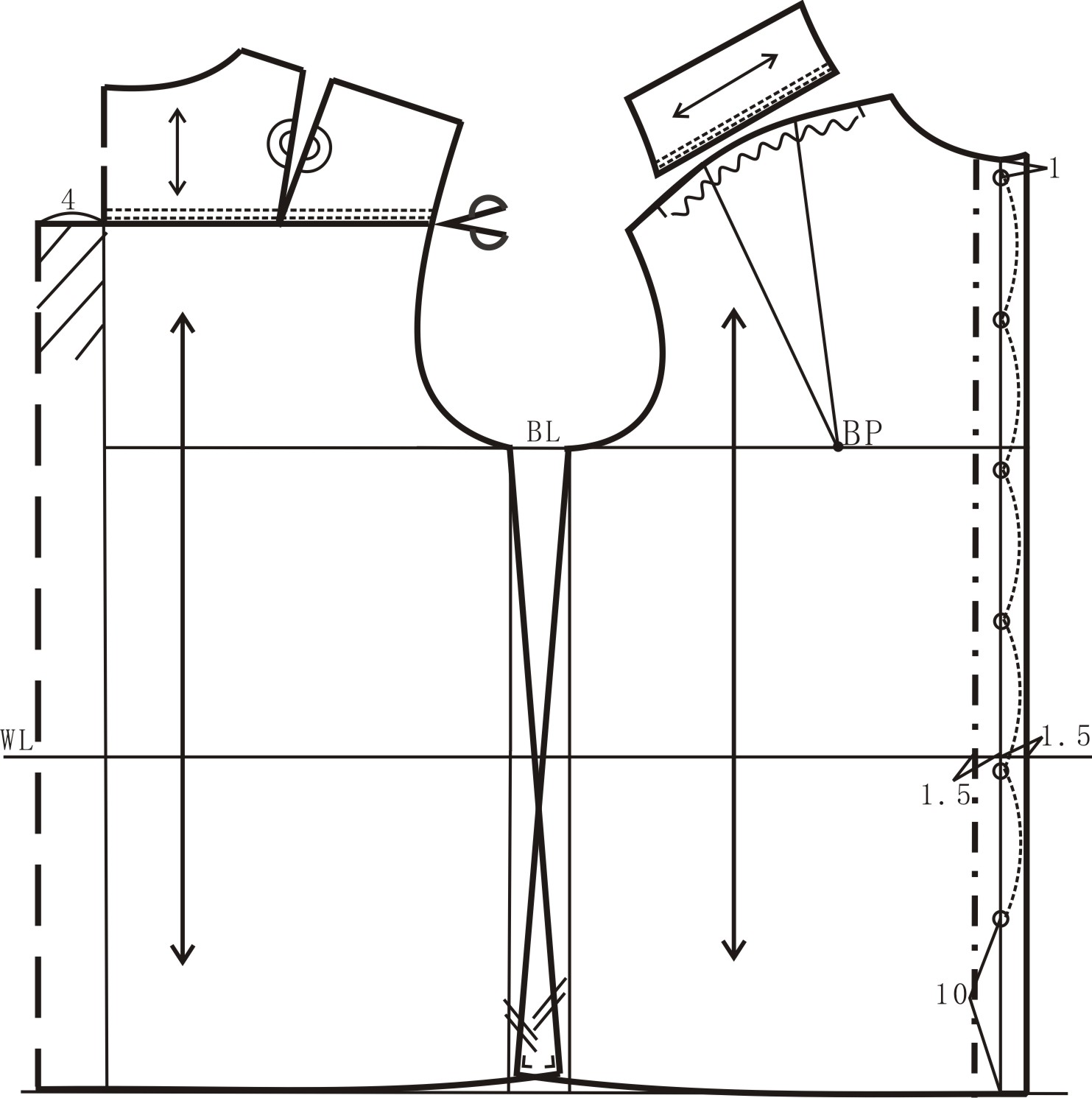

                     图1-3 衬衫衣身的结构工程符号应用示例

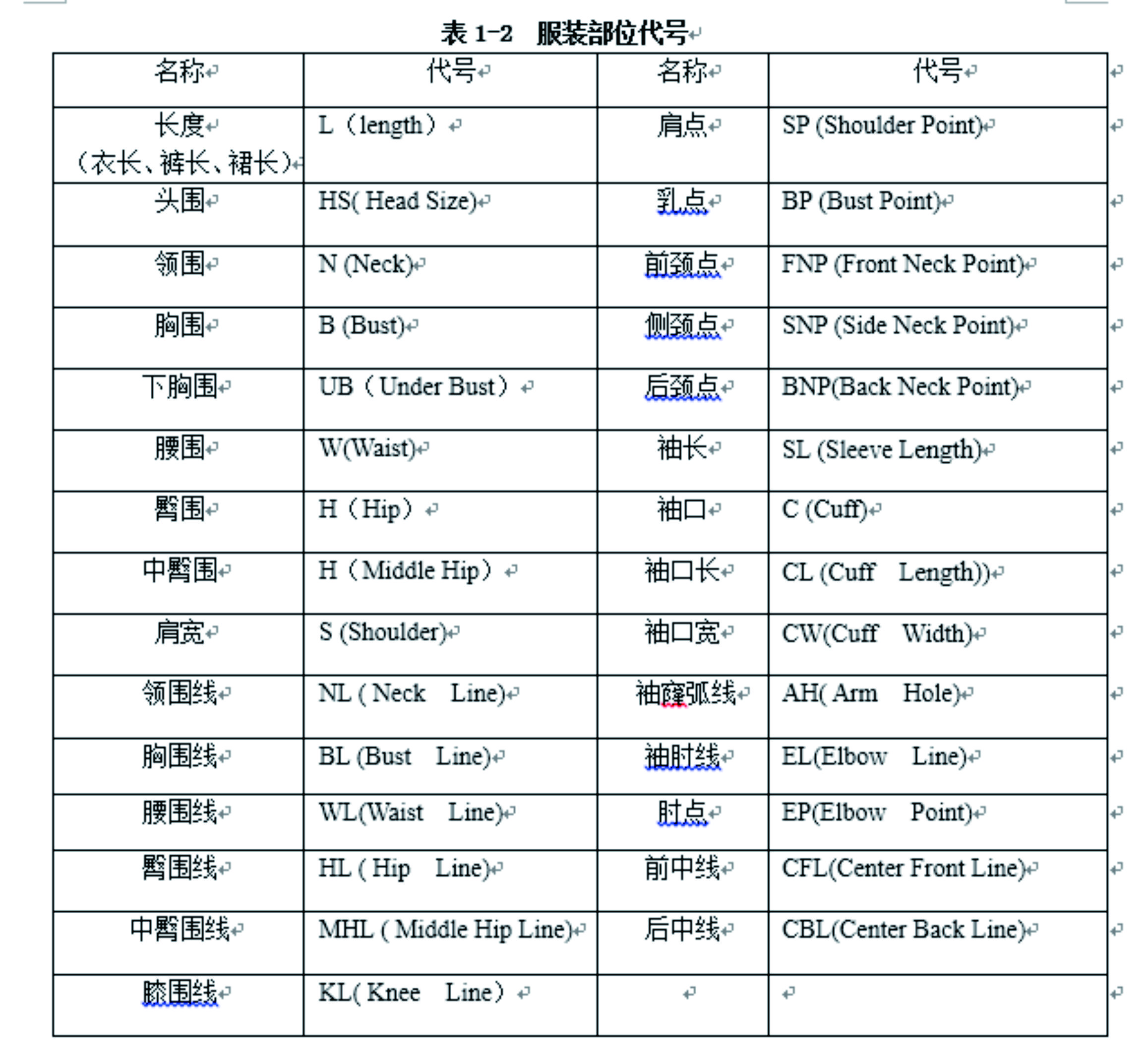

三.服装部位代号

在结构制图中引进部位代号的目的是为了书写方便，图面整洁。国际通用的部位代号大多来源于相应英文字母单词中的首位或者前两位字母。
