图线及应用

1.2 图线及应用

画在图纸中的线条统称图线。图线有粗、中粗、细之分，他们的线宽比例为4:2:1.制图统一标准规定，图线的宽度（简称线宽），宜从下列线宽系列中选取：2.0、1.4、1.0、0.7、0.5 、0.35 mm。每个图样，应根据复杂程度与比例大小，先确定基本线宽b，再选用下列表格中相应的线宽组。同一张图纸内，相同比例的个图样，应选用相同的线宽组。

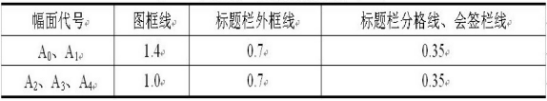

 工程图纸上用到的图线宽度可参考下表：
