1.1 认识图纸

一、任务分析

为了使工程图样达到统一，符合施工要求和便于交流，设计和制图人员必须熟悉和遵守《房屋建筑制图统一标准》（GB/T50001-2001）等制图标准中的各项规定，简称“国标”。

《房屋建筑制图统一标准》对图纸的幅面、图框、格式及标题栏、会签栏都有统一的规定。

二、相关理论知识

1.图纸的幅面

知识点：图纸幅面——图纸的大小规格，图纸有横式和立式；（图1-1）

      图框——图纸上绘图范围以外所留的边线。（表1-1）

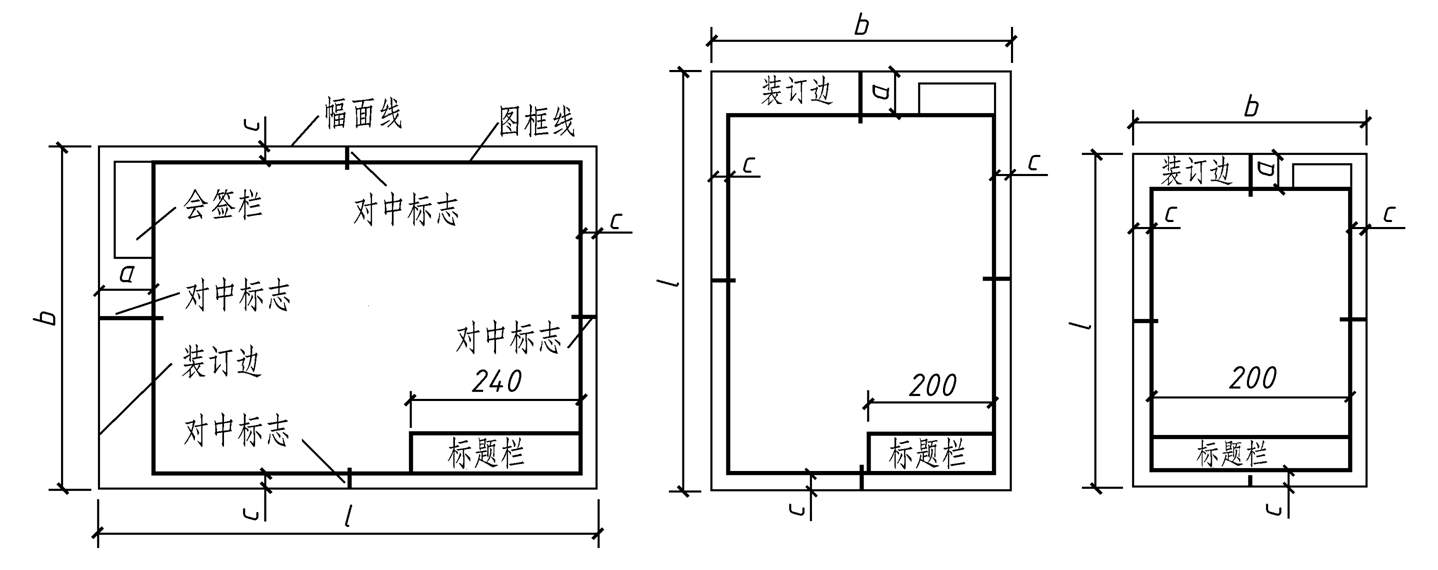

            A0-A3横式幅面                 A0-A3立式幅面           A4立式幅面

图1-1    图纸幅面格式

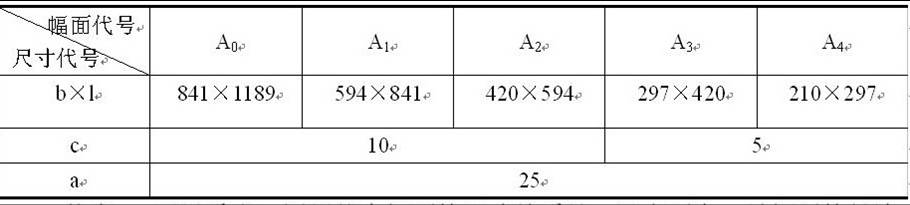

表1-1    图纸幅面和图框尺寸

2.标题栏

知识点：图纸不论横式或立式构图均应在图框内画出标题栏，并且在绘制时应符合制图统一标准的规定。根据工作需要选择确定其尺寸、格式及分区，签字区应包含实名列和签名列。涉外工程的标题栏中，还应在各项主要内容下附有译文，设计单位的上方或左方应加上“中华人民共和国”字样。（图1-2）

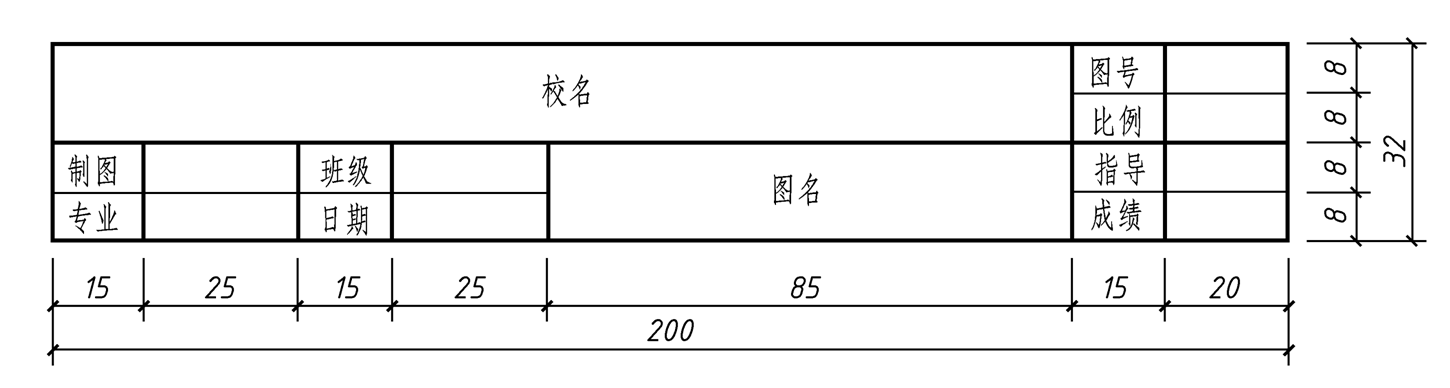

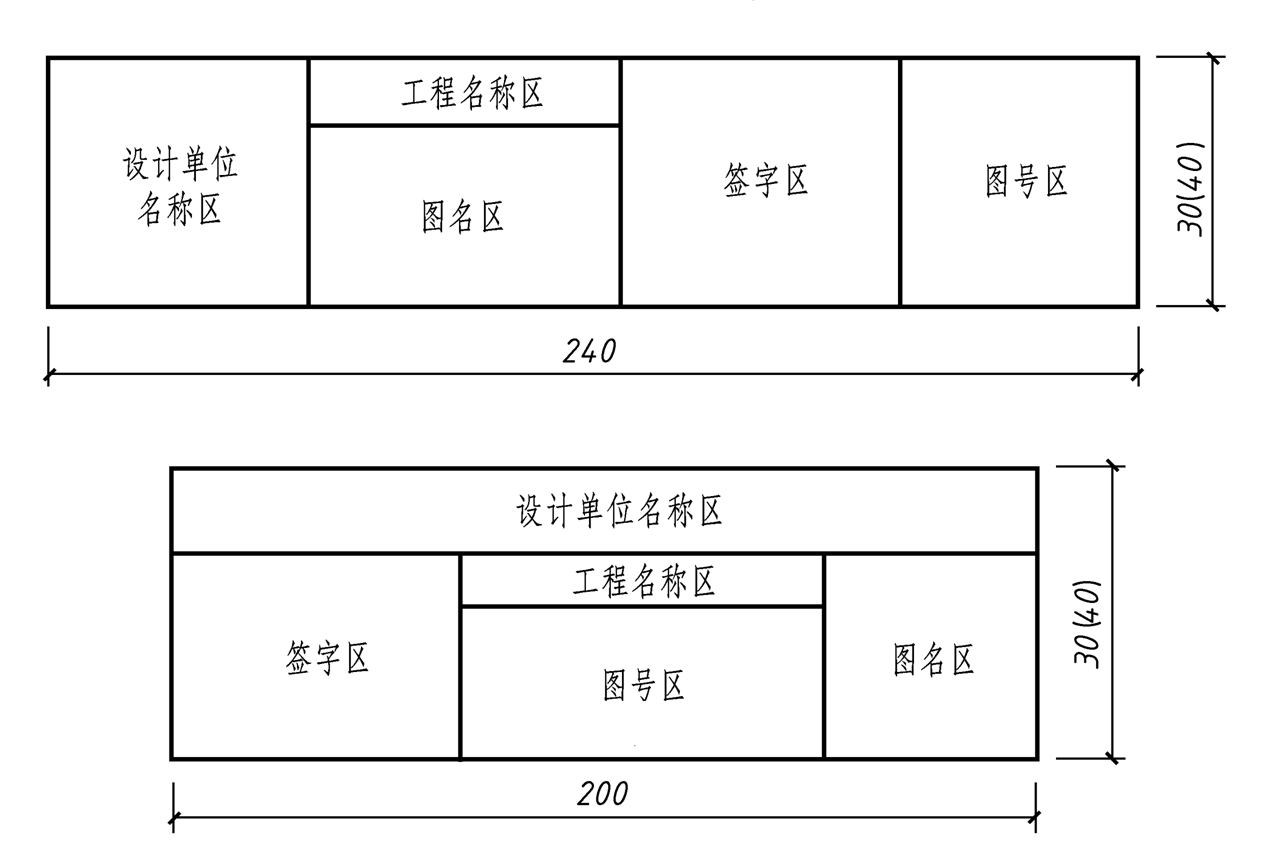

图1-2     标题栏格式

 3.会签栏

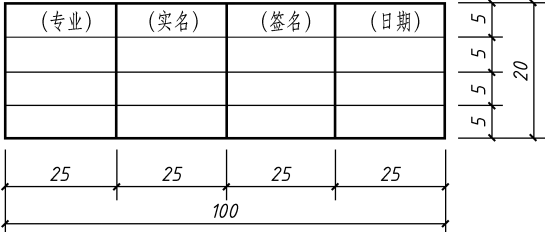

 会签栏的格式如图1-3所示，栏内应填写会签人员所代表的专业、姓名、日期。一个会签栏不够时，可以另加一个，两个会签栏应并列，不需要会签的图纸也可以不设会签栏。
