测量的概念和测量要素

所谓“测量”就是以确定被测对象量值为目的的全部操作。

计量单位的选择取决于被测量值所要求的精确程度。

几何量的测量是指测量结果为被测量的具体数值。如用千分尺测量轴的直径尺寸。

 一个完整的几何量测量过程应包括：被测对象、计量单位、测量方法及测量精度等四个要素。

1．被测对象

主要指几何量。

2．计量单位

一切属于国际单位制的单位都是我国的法定计量单位。

在几何量计量中，长度单位是米（m），其他常用的单位有毫米（mm）和微米（μm）。1mm=10－3m，1μm＝10－3mm。在超高精度测量中，采用纳米(nm)为单位，lnm＝10－3μm。

在角度测量中，单位为弧度（rad）及度（°）、分（′）、秒（″）。1°＝0.0174533rad，1°＝60′，1′＝60″。

3．测量方法

指在进行测量时所采用的测量原理、计量器具和测量条件的综合。

4．测量精度

指测量结果与真值的一致程度。与之相对应的概念即测量误差。

几何量的检验是指确定零件的实际几何参数是否在规定的极限范围内，从而做出合格与否的判断。

检定是指为评定计量器具的精度指标是否合乎该计量器具的检定规程的全部过程。

长度基准和长度量值传递系统

    为保证测量过程中标准量的统一，国务院于1984年2月27日颁发了《关于在我国统一实行法定计量单位的命令》。

 国际单位制是我国法定计量单位的基础，一切属于国际单位制的单位都是我国法定计量单位。在几何量测量中，长度单位是米（m），角度单位是弧度（rad）。

在几何量计量中，长度单位“米”是指光在真空中于1／299 792 458秒时间间隔内的行程长度。图3—1

角度也是机械制造中的重要几何量之一，由于一个圆周角定义为360°，因此角度不需要与长度一样再建立一个自然基准。

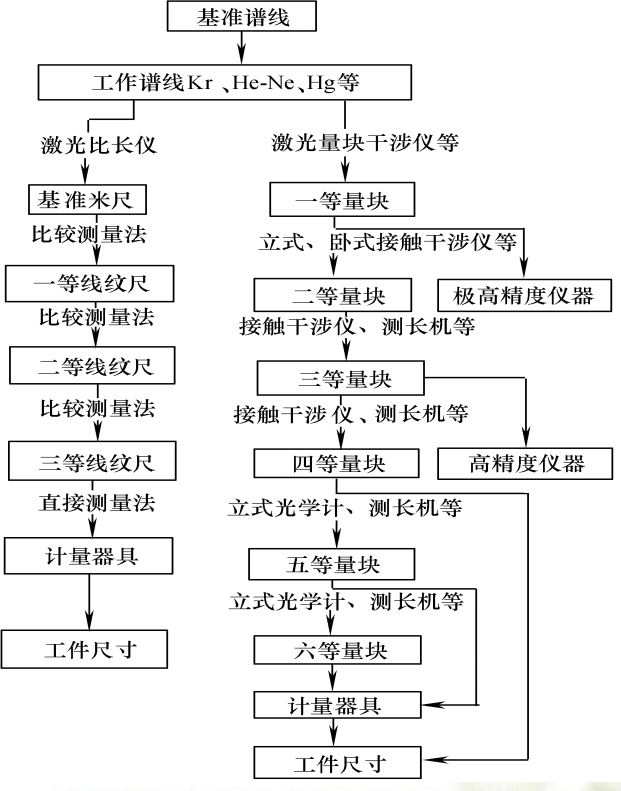

                     图3-1  长度量值传递系统

量块及其使用

量块又名块规，它是一种平面平行的端面量具。

它除了作为量值传递的媒介以外，还可用于计量器具、机床、夹具的调整以及工件的测量和检验。

量块用特殊合金纲（常用铬锰钢）制成，其线膨胀系数小、性能稳定、不易变形且耐磨性好。

量块的形状为长方形六面体，它有两个相互平行的测量面和四个非测量面，如图3-2所示。

量块上测量面的中点和与其另一测量面相研合的辅助体表面之间的垂直距离，称为量块的中心长度。

量块上标出的尺寸称为量块的标称长度（或名义尺寸）。

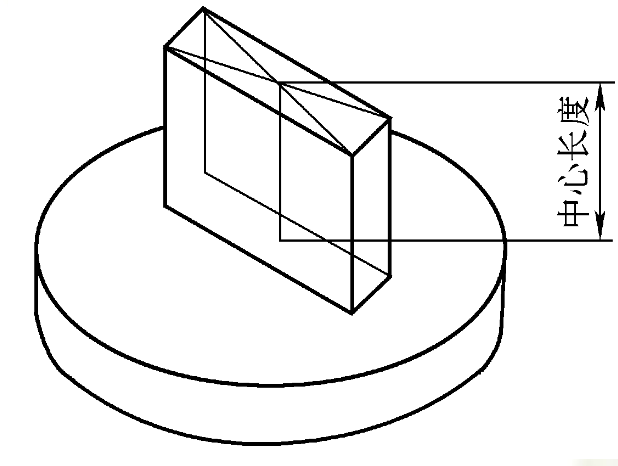

                        图3-2 量块及其中心长度

国家标准对量块规定了若干精度等级。

GB6093—1985《量块》

 对量块的制造精度规定了六级：00，0，1，2，3和K级。K级为校准级。

“级”主要是根据量块长度极限偏差、量块长度变动量、量块测量面的平面度、量块测量面的粗糙度以及量块测量面的研合性等指标来划分的。其中00级最高，精度依次降低，3级最低，K级为校准级。

在各级计量部门中，量块常按检定后的尺寸使用。因此，按检定的技术要求，量块分为6等，即1，2，3，4，5和6等。

量块的量值是按长度量值传递系统进行传递的，即低一等的量块的检定，必须用高一等的量块作基准进行测量.

量块的基本特性除稳定性和准确性外，还有一个重要特性——粘合性。

所谓粘合性，是指两量块的测量面互相接触，并在不大的压力下作切向相对滑动，就能粘附在一起的性质。

 每块量块只有一个确定的工作尺寸，因此为了满足一定尺寸范围内的不同测量尺寸的要求，量块可以组合使用。

根据GB6093—1985规定，我国生产的成套量块有91块，83块，46块，38块等17种规格。

量块组合使用的原则：为了减少量块的组合误差，应尽量减少量块组的量块数目。

通常，总块数不应超过四块。选用量块时应从消去需要数字的最小尾数开始，逐一选取。

例如从83块一套的量块中组合尺寸48.885mm的量块组，则可分别选用：1.005，1.38，6.5和40mm 等四块量块。
