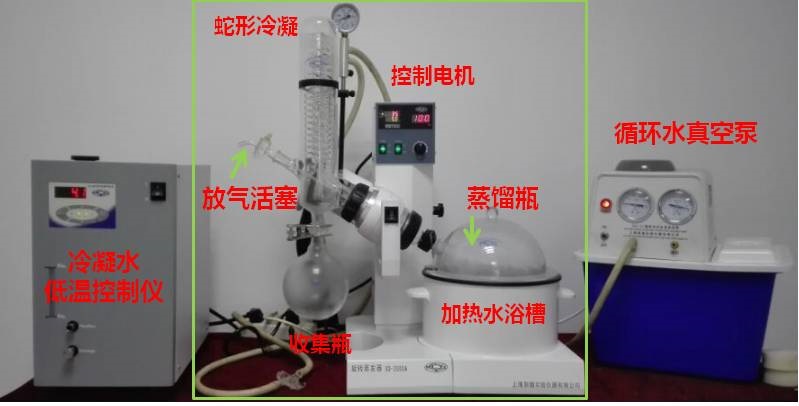

旋转蒸发仪构造

包括控温水浴槽，蒸馏瓶，控制电机，蛇形冷凝管，收集瓶。同时配有真空泵用于减压抽真空，低温控制仪用于制备冷凝液体。

旋转蒸发器的工作原理机制也就是在减压蒸馏。在减压情况下，当溶剂蒸馏时，蒸馏烧瓶在不停的转动，溶剂在蒸馏瓶上形成一层液膜，增大蒸发面积，加快速度。

仪器用途

主要用于在需要减压条件下连续蒸馏大量易挥发性溶剂，特别是对萃取液的浓缩和色谱分离时的接收液的蒸馏，这样可以分离和纯化反应产物。

操作

1.检查仪器状态，倒空收集瓶，接上真空泵和开启冷凝水，打开加热槽设置好温度。

2.将旋转蒸馏瓶装好液体（不要超过50%体积）接到蒸发仪上，关闭放气活塞

3.开启真空泵，待压力上升后，开始旋转，把蒸馏瓶降低没入加入水槽。

4.结束后，先关闭旋转，打开放气活塞，使系统通大气，最后关闭水泵。（注意顺序：防止蒸馏瓶脱落，和水泵倒吸）

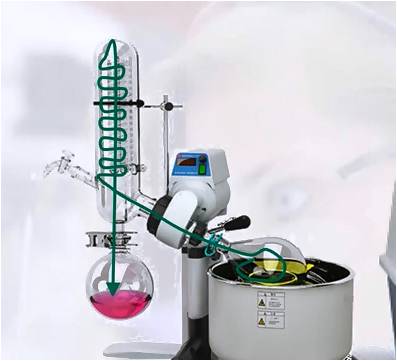

                                             气体流向示意

注意事项

1.真空度不够需检查：各接头接口是否密封；密封圈密封面是否有效；主轴与密封圈之间真空脂是否涂好；真空泵及其皮管是否漏气；玻璃件是否有裂缝碎裂损坏的现象

2.各磨口密封面密封圈及接头安装前都需要涂一层真空脂.

3.加热槽通电前必须加水不允许无水干烧.

4.玻璃零件接装应轻拿轻放装前应洗干净擦干或烘干.

与减压蒸馏对比

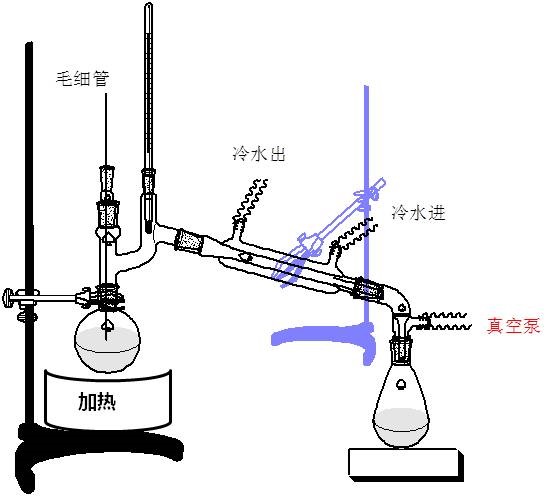

                                                减压蒸馏装置
