1、斜盘式轴向柱塞泵

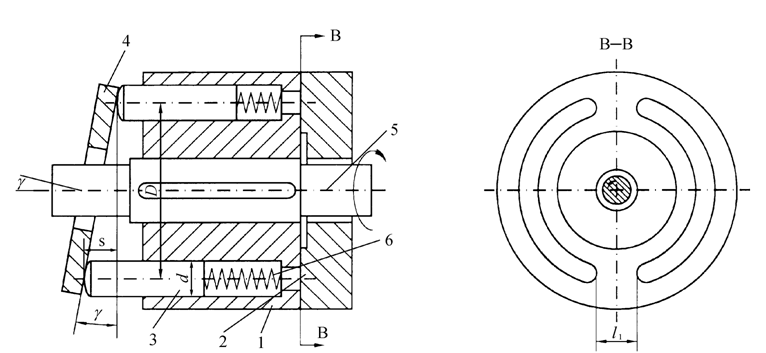

 1） 斜盘式轴向柱塞泵的工作原理          2）斜盘式轴向柱塞泵的排量和流量计算

柱塞的直径为d,柱塞分布圆直径为D,斜盘倾角为γ时,柱塞的行程为 s=Dtanγ,柱塞数为z时, 排量        为： V=πd2Dtanγz/4   设泵的转数为n,容积效率为ηv,则泵的实际输出流量

为： Q=πd2Dtanγz nηv/4

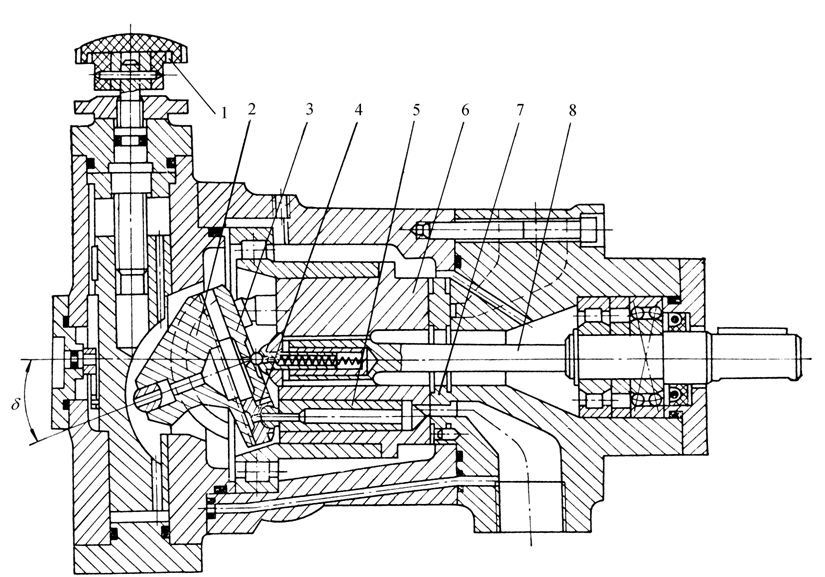

3）轴向柱塞泵的结构

结构特点：

滑履结构；端面间隙自动补偿；变量机构



1—转动手轮2—斜盘3—回程盘4—滑履5—柱塞6—缸体7—配油盘8—传动轴
