液压与气压传动

邬国秀 湖北文理学院

目录

  • 1 液压传动概述
    • 1.1 ​液压传动的应用与发展
    • 1.2 液压传动的工作原理及组成部分
    • 1.3 液压传动的优缺点
  • 2 液压流体力学基础
    • 2.1 液压油
    • 2.2 液体静力学
    • 2.3 液体动力学
    • 2.4 管路内压力损失计算
    • 2.5 液体通过小孔和缝隙的流量
  • 3 液压泵
    • 3.1 液压泵概述
    • 3.2 齿轮泵
    • 3.3 叶片泵
    • 3.4 柱塞泵
    • 3.5 液压泵选用
  • 4 液压执行元件
    • 4.1 液压缸
    • 4.2 液压马达
  • 5 液压控制阀
    • 5.1 液压控制阀概述
    • 5.2 方向控制阀
    • 5.3 压力控制阀
    • 5.4 流量控制阀
  • 6 液压基本回路
    • 6.1 方向控制回路
    • 6.2 压力控制回路
    • 6.3 速度控制回路
    • 6.4 多缸工作回路
  • 7 典型液压系统
    • 7.1 组合机床动力滑台液压系统
    • 7.2 液压机液压系统
  • 8 气压传动概述
    • 8.1 气压传动控制系统的组成及工作原理
    • 8.2 气压传动的优缺点
  • 9 气动基本回路
    • 9.1 速度控制回路
    • 9.2 往复动作回路
压力控制回路

1、

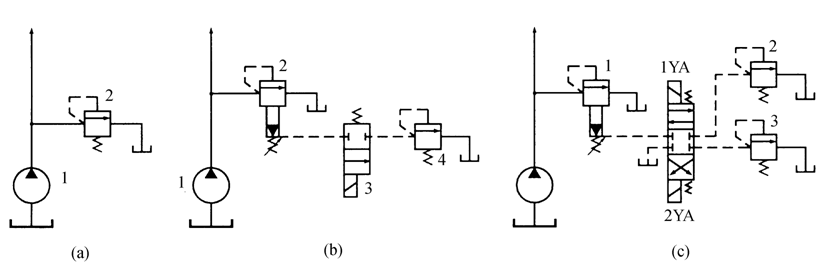

调压回路


1）单级调压回路（a)

2）二级调压回路 (b)

3）多级调压回路 (c)


2、减压回路

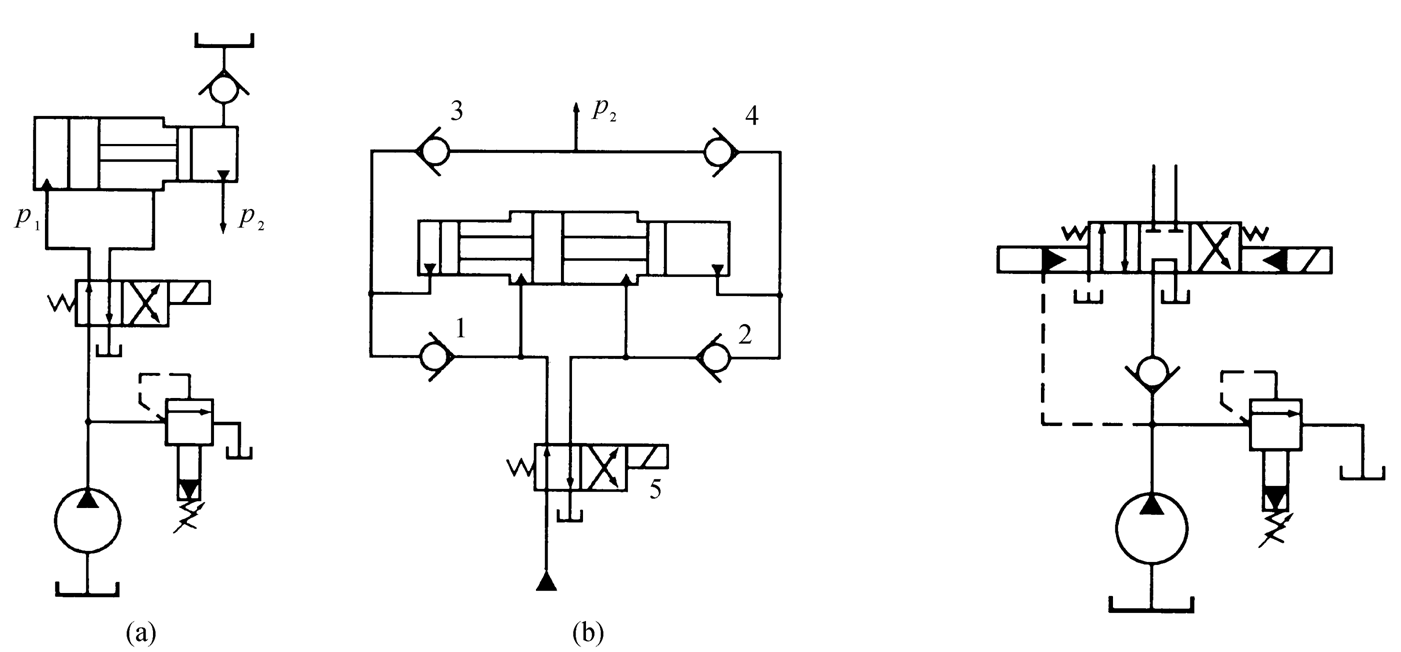

3、增压回路

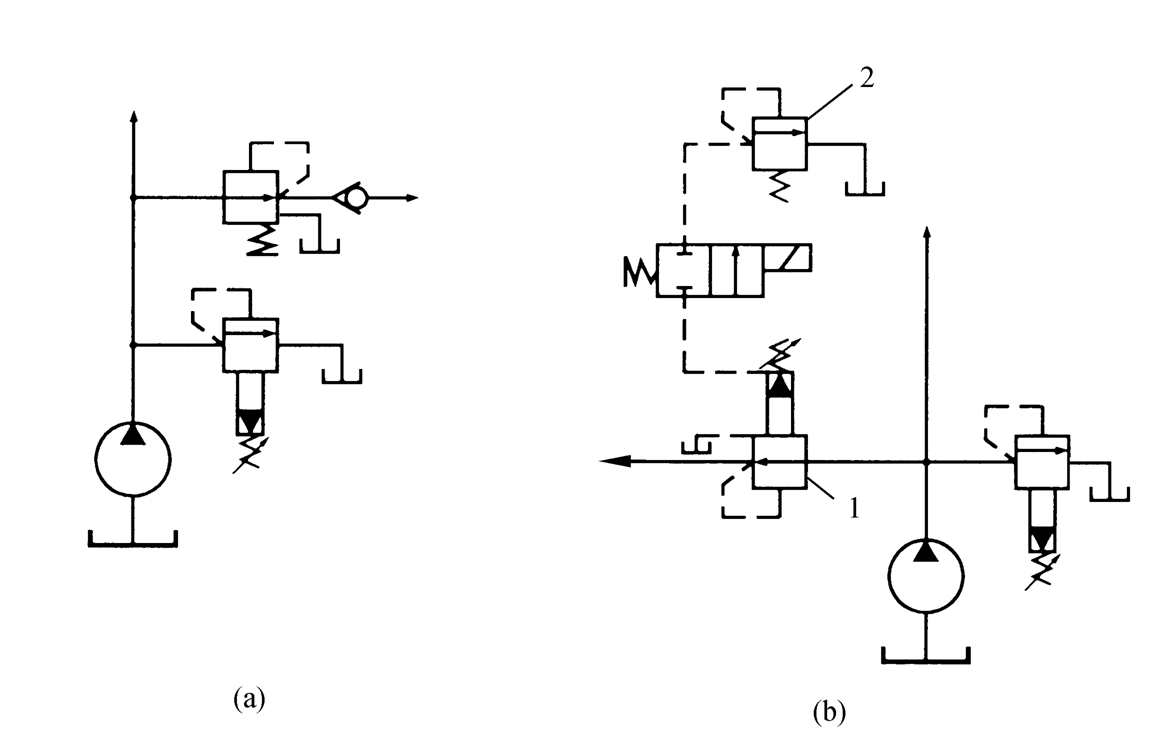

4、卸荷回路

5、保压回路

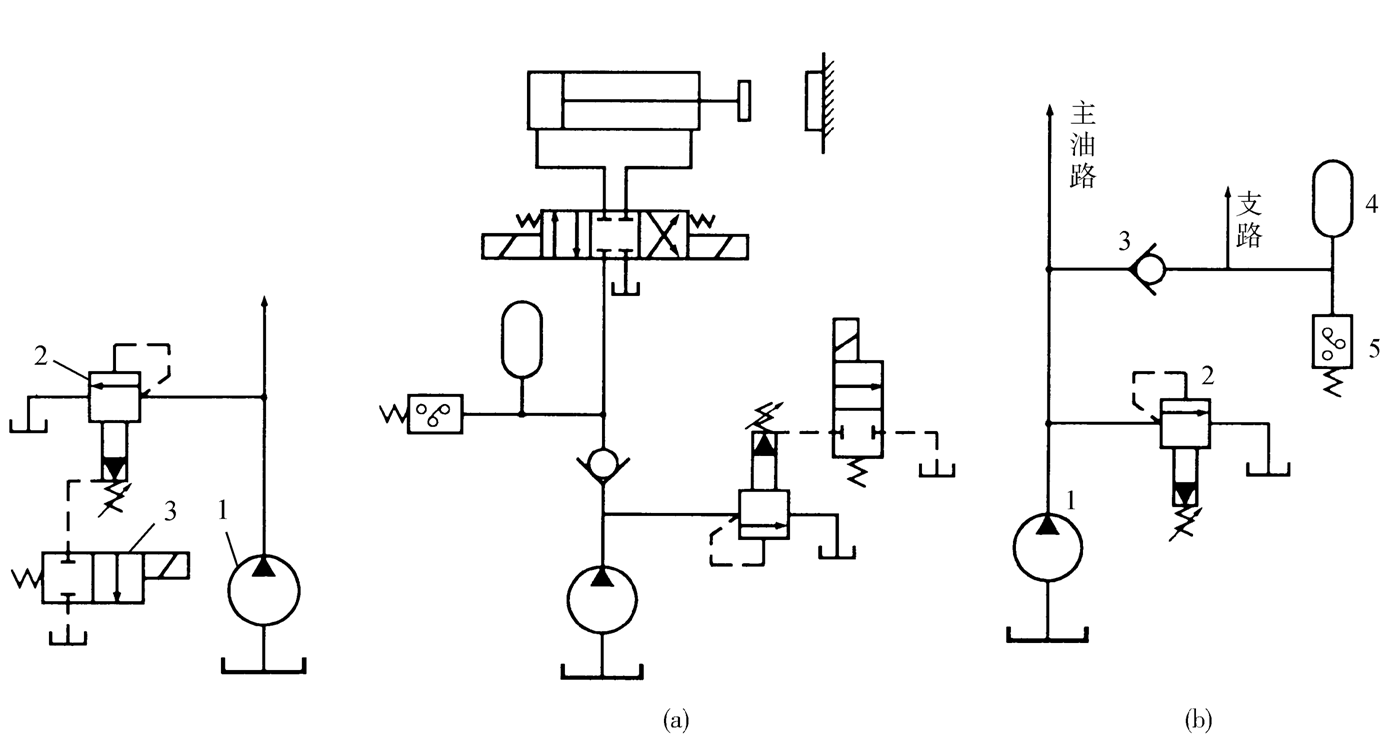

     溢流阀远控口卸荷                        利用蓄能器的保压回路

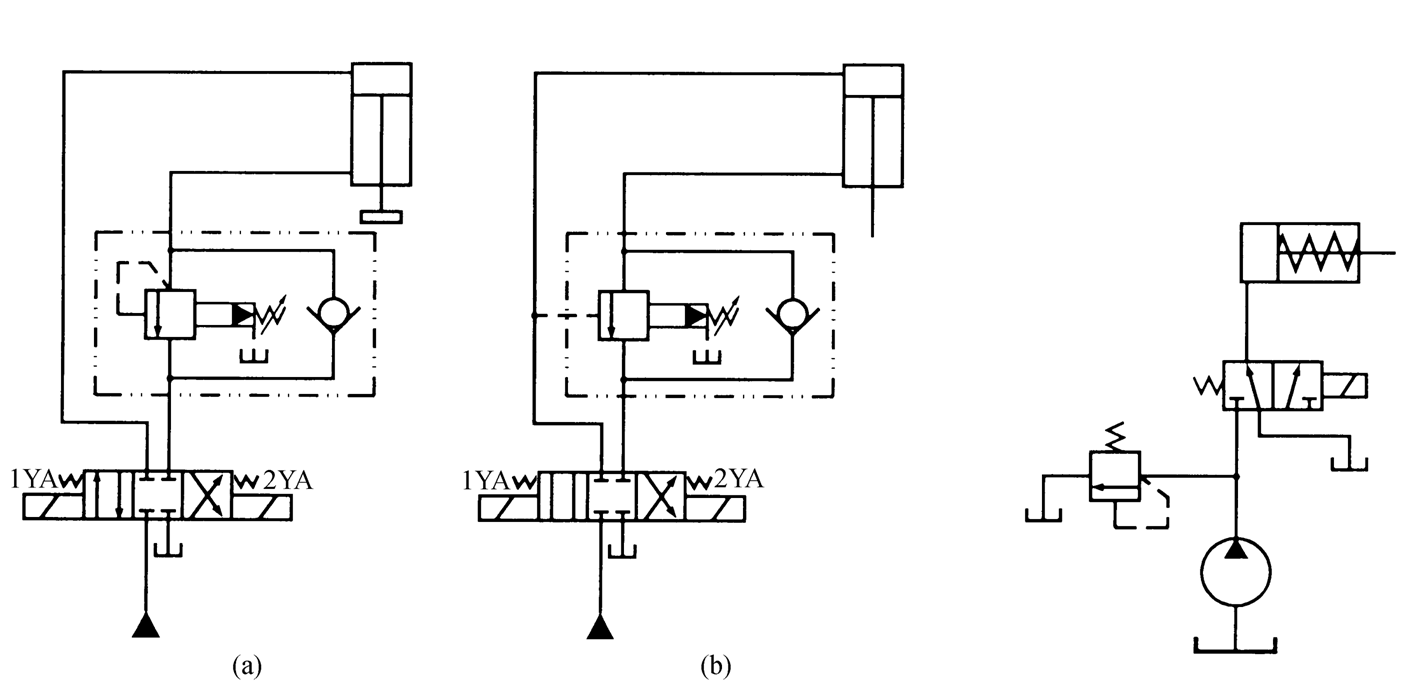

6、平衡回路
