任务描述

新能源汽车4S维修店接到一辆2018款比亚迪秦EV电动汽车，该车出现慢充和快充系统故障，需要对其进行检查并排除故障。你知道电动汽车慢充和快充系统故障检修流程吗？如何进行故障排除呢？

任务要求

一、知识要求

1）能描述慢充和快充系统结构组成；

2）能够描述慢充和快充系统检修流程；

3）能够识读比亚迪秦慢充和快充系统故障电路图。

二、能力要求

1）能用绝缘电阻表测量慢充和快充系统电阻；

2）能确认故障现象，读取故障码和数据流，分析故障范围。

三、素质要求

1）感受从多角度入手解决问题的思维方式，培养多元化思维的能力；

2）在分工协作完成实训任务的过程中感受团队协作的重要性，树立团队意识。

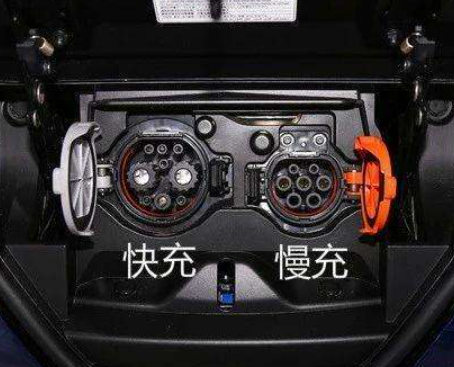

任务信息

任务计划

一、制定人员分工

小组编号：                                 组长：

小组成员：

你的任务：

二、任务准备

1.场地

检查工作场地是否清洁及存在安全隐患，如不正常，请汇报老师并及时处理。

记录：



2.车辆、充电桩、总成、工件

车辆：

充电桩：

其他：

3.设备及工具

防护装备：

设备及工具：

注意事项：1）实训汽车停在实训工位上，没有经过老师批准不准启动，经老师批准启动，首先应先检查车轮的安全顶块是否放好，手制动是否拉好，排挡杆是否放在P挡（A/T），车前没有人；2）禁止触碰任何带安全警示标示的部件；3）实训期间禁止嬉戏打闹。

根据任务，小组进行讨论，确定工作方案（流程/工序），并记录。













任务实施

一、工作准备

安全防护：做好车辆安全防护与隔离（车辆挡块、警示隔离带、高压危险警示牌）

工具设备：数字万用表、绝缘检测仪、故障诊断仪

实训车辆：比亚迪秦EV

辅助资料：汽车原厂维修手册、原厂电路图

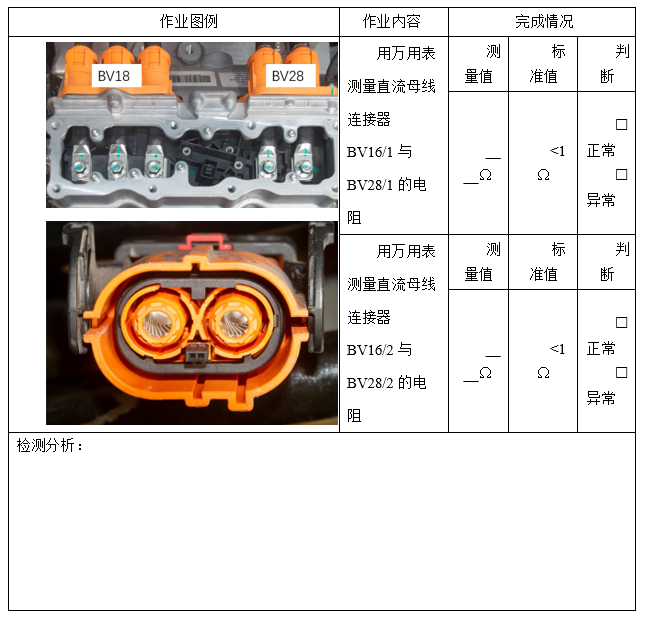

二、实施步骤

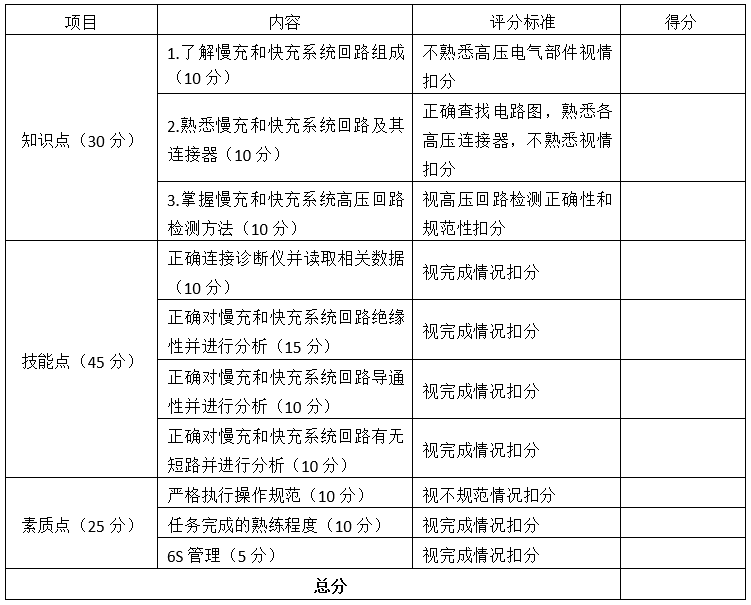

检验评估

任务拓展

OBC与BMS之间的交互内容的意义在哪里？

学习测试

1、对于充电模式，应安装（    ）来切断供电设备和电动车之间的联系，以防电击、起火或爆炸。

A. 急停装置     B. 漏电保护器      C. 浪涌开关     D. 继电器

2、在电动汽车整个充电阶段，（    ）实时向充电机发送电池充电需求，充电机根据电池充电需求来调整充电电压和充电电流以保证充电过程正常进行。

A. VCU    B.BMS    C. MCU     D. CHG

3、检修 16A 慢充系统时，如测量充电线车辆端充电枪的 CC 脚和 PE 脚之间的阻值，其阻值应为（   ）Ω，否则应更换充电线总成。

A. 380    B.980     C. 450    D. 680

4、在纯电动汽车中整车控制器的供电电压一般为（    ）V。

A. 10     B. 5     C. 12    D. 24

5、车载充电机上 Power 灯是指（    ）。

A. 电源指示灯    B. 充电指示灯    C. 报警指示灯   D. 断电指示灯
