单元一、极限与配合的基本概念

单元导学

 极限与配合是对机械零件尺寸精度进行设计的重要内容，是零件加工时合格范围的依据。本单元学习用来表示零件尺寸合格范围、精度及误差的相关术语。

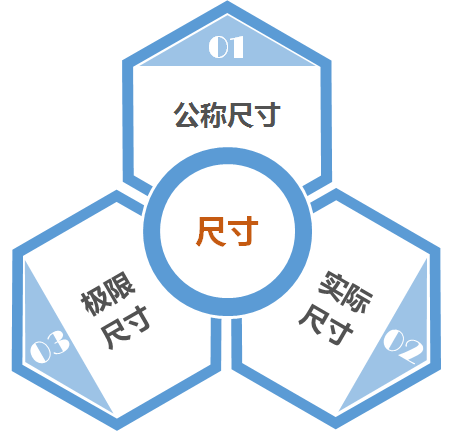

1. 尺寸

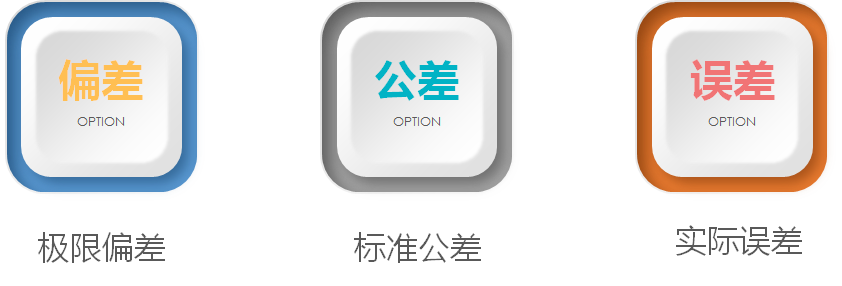

2. 精度表达

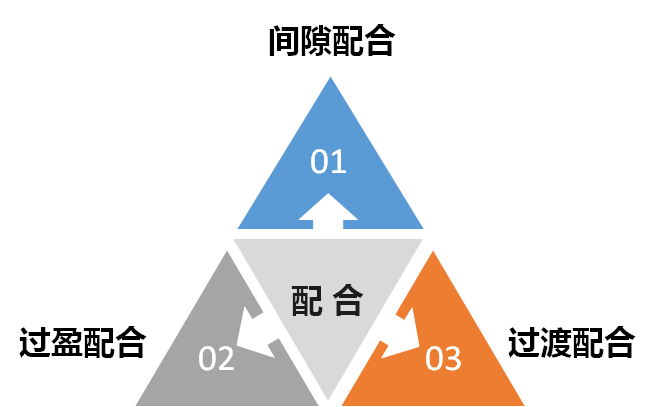

3. 孔与轴的配合
